利用SC冷接子对接皮线光缆方法

FTTH建设重心由户外到户内光纤快速连接器作用巨大FTTH网络建设施工重心由户外转向户内，环境的变化带来网络部署的一系列难题。

在FTTH研究领域，除了业务融合、技术选择、系统设备外，关注的重点还包括：新型光纤光缆、降低室内施工难度和网络运维成本。

我国的FTTH建设自试点至今，耐弯曲光纤及各种结构的FTTH光缆已基本实现国产化；因此，室内网络部署及链路高效开通及运维成为FTTH网络建设的关注热点。

摘要：随着全业务运营时代的到来，三大运营商在接入网层面加快布局，真正意义上的全光FTTH建设已经初步启动，高规格的FTTH接入被认为是争夺高端客户的有力手段。

FTTH网络建设施工重心由户外转向户内，环境的变化带来网络部署的一系列难题。

在FTTH研究领域，除了业务融合、技术选择、系统设备外，关注的重点还包括：新型光纤光缆（主要指户外到户内的引入光缆、室内用光缆）、降低室内施工难度和网络运维成本。

光纤接续，光缆终结，光缆端接，干式结构，预埋纤结构。

一、光纤接续、终结、端接a）光纤接续光纤接续方式有两种：1、热熔接传统的光缆接续采用光纤熔接机，利用热缩套管对光纤进行保护，接续损耗小，这种接续方式也成为热熔接；多年来户外光纤接续作业都是采用的这种方式；光纤接续是两根光纤的对接，是一种固定连接方式；热熔接采用的光纤熔接机核心技术至今都被国外几家公司所垄断（世界范围可生产光纤熔接机的厂家仅有：日本藤仓、日本古河、日本住友、美国康宁、韩国日新，部分型号产品图片及施工示意见下图），国产熔接机的稳定度和可靠性还不是很高（南京吉隆、南京迪威普）。

热熔方式的缺陷在于：仪器价格昂贵、接续需要用电、操作需要培训、维护费用较高、操作场地受限。

这种接续方式或习惯在 FTTH 建设中仍然可以延续应用到户外施工段，但在狭小的室内环境中施工其效率和便利性大大降低。

2、冷接续在 FTTH 建设过程中，光纤机械接续技术再次被大家关注。

光纤机械接续顾名思义无需要特殊的仪器采用机械压接夹持方法利用 V 型槽导轨原理将两根切割好的光纤对接在一起，无需用电，且制作工具小巧；光纤机械接续方式也成为‘冷接续’，这种方式有两个关键点：1、光纤切割端面的平整性；2、光纤夹持固定可靠性。

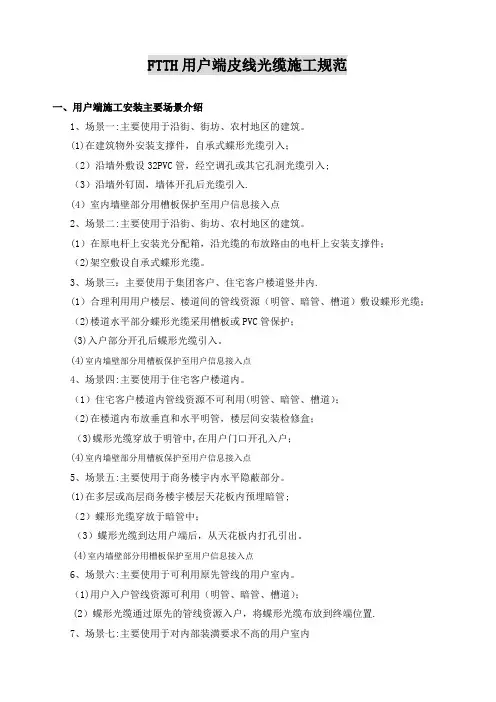

FTTH用户端皮线光缆施工规范一、用户端施工安装主要场景介绍1、场景一:主要使用于沿街、街坊、农村地区的建筑。

(1)在建筑物外安装支撑件，自承式蝶形光缆引入；（2）沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入;（3）沿墙外钉固，墙体开孔后光缆引入.(4）室内墙壁部分用槽板保护至用户信息接入点2、场景二:主要使用于沿街、街坊、农村地区的建筑。

(1）在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；（2)架空敷设自承式蝶形光缆。

3、场景三：主要使用于集团客户、住宅客户楼道竖井内.(1）合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；（2)楼道水平部分蝶形光缆采用槽板或PVC管保护；(3)入户部分开孔后蝶形光缆引入。

(4)室内墙壁部分用槽板保护至用户信息接入点4、场景四:主要使用于住宅客户楼道内。

（1）住宅客户楼道内管线资源不可利用(明管、暗管、槽道）；（2)在楼道内布放垂直和水平明管，楼层间安装检修盒；（3)蝶形光缆穿放于明管中,在用户门口开孔入户；(4)室内墙壁部分用槽板保护至用户信息接入点5、场景五:主要使用于商务楼宇内水平隐蔽部分。

(1)在多层或高层商务楼宇楼层天花板内预埋暗管;（2）蝶形光缆穿放于暗管中；（3）蝶形光缆到达用户端后，从天花板内打孔引出。

(4)室内墙壁部分用槽板保护至用户信息接入点6、场景六:主要使用于可利用原先管线的用户室内。

（1)用户入户管线资源可利用（明管、暗管、槽道）；(2）蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置.7、场景七:主要使用于对内部装潢要求不高的用户室内（1）通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；（2)蝶形光缆进入用户室内后,通过“卡钉扣”沿墙面钉固至终端位置。

8、场景八:主要是用户对内部装潢要求较高的用户室内（1）通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内;(2）在用户布放线槽至用户终端位置;（3)蝶形光缆通过穿放线槽至终端位置。

sc冷接子的基本原理
SC冷接子的基本原理是利用特定的机械结构，将两根光纤的端面紧密对接，然后通过冷接端子进行连接。

具体操作步骤如下：
1、使用斜口钳剪开皮缆内的钢丝，长度大约为20CM，注意操作时要仔细，不能弄断。

2、使用光缆剥线器拨开皮缆，露出预定长度的光缆。

3、将光缆放入光缆剥线器的导槽中，向后拉 3.5CM，然后使用米勒线剥除纤表面塑胶，露出裸纤。

4、将剥好的裸纤带导轨槽放入割刀内，由内（靠自己身体一边）往外推，上冷接端子，将黄色的地方往前压。

5、连接完成后进行测试，检查是否通畅。

皮线光缆（又称蝶形光缆）的施工方法1、皮线光缆（又称蝶形光缆）：在国内光纤接入市场呈现出良好的发展势头的情况下，光纤接入已成为光通信领域中的热点。

在光纤接入工程中，靠近用户的室内布线是最为复杂的环节，常规室内光缆的弯曲性能、抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。

皮线光缆多为单芯、双芯结构，也可做成四芯结构，横截面呈8字型，加强件位于两圆中心，可采用金属或非金属结构，光纤位于8字型的几何中心。

皮线光缆内光纤采用G.657小弯曲半径光纤，可以以20mm的弯曲半径敷设，适合在楼内以管道方式或布明线方式入户。

皮线光缆独特的8字型构造可以在最短时间内实现现场成端，目前康宁、3M、藤仓公司制造的多种现场连接器均可以与2.0mm×3.1mm标准尺寸的皮线光缆适配。

2、FTTX常见施工方式目前FTTX工程中大规模使用皮线光缆，主要采用了两种接续方式：一种是以冷接子为主的光缆冷接技术（物理接续），一种是以熔接机为工具的热熔技术。

冷接技术：光纤冷接子是两根尾纤对接时使用的，它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。

操作起来更简单快速，比用熔接机熔接省时间。

从表面上看，冷接操作简单快速，比熔接机热熔节省时间，但是目前的冷接技术还主要应用在光缆通信中断后应急应用。

冷接技术存在明显缺陷：（1）、冷接损耗大。

由于采用物理接续，两根光纤完全靠V型槽和匹配液来实现接续，这样的损耗明显要大于热熔连接点。

在FTTX工程中，虽然对于线路的损耗要求没有干线要求严格，但是大损耗点就是潜在的故障点，如果损耗大，（2）、使用寿命短，维护成本高。

冷接技术中，匹配液的作用很重要。

引用运营商客户统计的数据，进口的匹配液，一般的寿命会在3年左右，而国产的匹配液，寿命只有1.5~2年。

这样，增加的维护的成本。

而且一个冷接子的成本一般会在30到50元左右（可拆卸重复利用，但是拆卸后再用的精准度大大降低，所以冷接子标称是可重复，实际是在施工过程中都是只用一次的），实际使用维护成本高。

（二）学习单元2：皮线光缆接续与成端单元授课教案1.单元名称：皮线光缆接续与成端2.教学目标：（1）具备皮线光缆熔接机的维护与调测能力。

（2）具备进行皮线光缆的接续与成端能力。

3.重点与难点（1）重点：皮线光缆熔接机的使用、分路箱内尾纤的盘留。

（2）难点：皮线光缆与尾纤的熔接。

4.教学设计（1）任务导入，学生分组，并发放本次课的任务单，每5-6人为一组。

（30分钟）（2）皮线光缆熔接机结构和原理、光纤连接的分类及连接器特性等相关知识介绍。

（75分钟）（3）分组完成熔接机调试及光缆熔接。

（135分钟）（4）成果展示及评价。

（30分钟）5.教学资源PPT课件、案例、模板、视频等。

6.学习任务与学习成果（1）学习任务：熟悉皮线光缆熔接机结构和原理、光纤连接的分类及连接器特性；掌握皮线光缆熔接技术。

（2）学习成果：皮线光缆熔接头。

7.课时分配8.授课班级9.课程执行情况学习情境2之学习单元2教学设计表- - 2课后小结：- - 3引导性教学下，我们在楼道光分路箱处需要对皮线光缆进行成端，布放皮线光缆入户后，在用户室内的86面板盒处也需要对皮线光缆进行成端。

因此，皮线光缆的成端贯穿于整个FTTH的安装过程。

皮线光缆的接续主要是指当皮线光缆意外损坏时，我们在损坏处需要对其进行接续处理以降低皮线光缆损坏对整个光路造成的光功率损耗。

皮线光缆的接续主要分为两种方式，即热熔和冷接，两种方式各有自己的优缺点。

在本节任务中，我们首先讲述皮线光缆接续的概念和原理，然后通过实操练习来强化对原理的认识和理解，通过反复的动手练习来掌握皮线光缆的冷接和热熔技能。

二、光纤接续、终结、端接（一）光纤接续方式有两种：1.热熔接传统的光缆接续采用光纤熔接机，利用热缩套管对光纤进行保护，接续损耗小，这种接续方式也成为热熔接；多年来户外光纤接续作业都是采用的这种方式；光纤接续是两根光纤的对接，是一种固定连接方式；热熔接采用的光纤熔接机核心技术至今都被国外几家公司所垄断（世界范围可生产光纤熔接机的厂家仅有：日本藤仓、日本古河、日本住友、美国康宁、韩国日新，部分型号产品图片及施工示意见下图），国产熔接机的稳定度和可靠性还不是很高（南京吉隆、南京迪威普）。

光纤冷接头实训报告【实训目的】现要求用冷接方式来完成光纤的接续，该如何操作？【实训准备与实训方法】实训室、布线工具、耗材实训过程设计与时间分配【任务导入】现要求用冷接方式来完成光纤的接续，该如何操作？【任务分析】要完成该任务需要了解光纤冷接在工程上的应用，学习光纤冷接技术原理，熟知光纤冷接技术和操作，然后根据所学即可完成任务要求。

【任务实施】第一步；准备材料和工具。

端接前，应准备好工具和材料，并检查所用的光纤和连接器是否有损坏。

第二步：打开光纤快速连接器。

将光纤快速连接器的螺榴和外壳取下，锁緊套松开，压盖打开，并将螺帽套在光缆上。

第三步：切割光纤。

（1）使用皮线剥皮钳剩去 SOmm 的光缆外护套。

（2）使用光纤剥皮钳剥去光纤涂覆层，用干净的无尘纸蘸酒精擦去裸纤上的污物，将光缆放入导轨中定长。

（3）将光纤和导轨条放置在切割刀的导线槽中，依次放下大小压板，左手固定切割刀，右手扶着刀片盖板，并用大拇指迅速向远离身体的放下推动切割刀刀架（使用前应回刀），完成切割。

，第四步：固定光纤将光纤从连接器末端的导入孔处穿入，第五步闭合光纤快速连接器。

将锁紧套推至顶端夹紧光纤，闭合压盖，拧緊螺帽，套上外壳，完成制作．光纤冷接子的制作。

二光纤冷接子的制作1．光纤冷接子的结构光纤冷接子用来实现光纤与光纤之间的固定连接。

(1）皮线光缆冷接子，适用于2×3mm皮线光缆、⌀2. 0mm /⌀3. 0mm 单模／多模光缆（2）光纤冷接子，适用于250um/900um单模／多模光纤两段处理好的光纤纤芯从两端的锥形孔推入，由于内腔逐渐收拢的结构可以很容易的进入中间的 V 型槽部分，从 V 型槽间隙推入光纤到位后，将两个锁紧套向中间移动压住盖板，使光纤固定，就完成了固定的连接。

2．光纤冷接子的制作工具推荐使用“西元”光纤冷接与测试エ具箱。

3．光纤冷接子的制作方法接续光缆有皮线光缆和室内光缆，这里以皮线光缆冷接子为例介绍制作方法。
