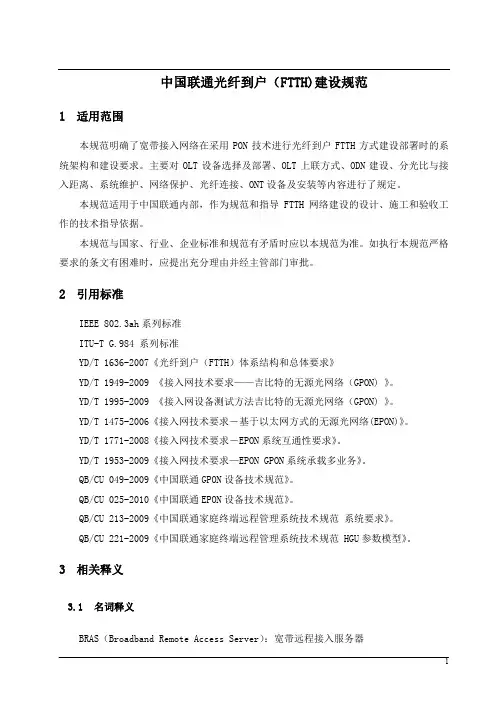

中国联通光纤到户（FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。

主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。

本规范适用于中国联通内部，作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。

本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。

如执行本规范严格要求的条文有困难时，应提出充分理由并经主管部门审批。

2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络（GPON) 》。

YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络（GPON) 》。

YD/T 1475-2006《接入网技术要求－基于以太网方式的无源光网络(EPON)》。

YD/T 1771-2008《接入网技术要求－EPON系统互通性要求》。

YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。

QB/CU 049-2009《中国联通GPON设备技术规范》。

QB/CU 025-2010《中国联通EPON设备技术规范》。

QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。

QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。

3相关释义3.1名词释义BRAS（Broadband Remote Access Server）：宽带远程接入服务器EPON（Ethernet over Passive Optical Network）：基于以太网技术的无源光网络FE （Fast Ethernet）：快速以太网FTTH（Fiber To The Home）：光纤到户GE（Gigabit Ethernet ）：千兆比特以太网GPON（Gigabit-capable Passive Optical Networks）：吉比特无源光网络HGU（Home Gateway Unit）：家庭网关单元IAD（Integrated Access Device）：综合接入设备IP （Internet Protocol）：因特网协议MDF（Main distribution frame）：总配线架OMDF（Optical main distribution frame）：光纤总配线架ODF（Optical distribution frame）：光纤配线架ODN（Optical Distribution Network）：光分配网络OLT（Optical Line Terminal）：光线路终端ONU（Optical Network Unit）：光网络单元ONT（Optical Network terminal）：光网络终端ORL（Optical Return Loss）：光回波损耗PON（Passive Optical Network）：无源光网络POS（Passive Optical Splitter）：无源光分路器QoS（Quality of Service）：服务质量SBU（Single Bussiness Unit）：单商户单元SFU（Single Family Unit）：单住户单元SLA（Service Level Agreement）：服务等级协议SR（Service Router）：业务路由器VLAN（Virtual Local Area Network）：虚拟局域网VoIP（Voice over Internet Protocol）：基于IP协议的语音WiFi（Wireless Fidelity）：无线保真3.2单位释义km：长度单位，千米bit/s：数据单位，比特率，比特/秒Kbit/s：数据单位，千比特/秒Mbit/s：数据单位，兆比特/秒s：时间单位，秒ms：时间单位，毫秒μm：长度单位，微米dB：衰减计量单位，分贝m²：面积单位，平方米Ω：电阻单位，欧姆℃：温度单位，摄氏度V：电压单位，伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络（ODN）之上的宽带接入网络，它将以太网技术和高速光传输技术结合起来，可以实现语音、数据、视频多业务的综合接入。

FTTH施工规范2011-1-18内容一、跳纤规范二、FTTH入户布线规范三、ONU终端连接规范引言网络光纤入户了!设备资源命名规则根据省公司下发的EPON 资源命名规范，对EPON设备制定编码规则示例如下:（1）OLT编码南京鼓楼中兴OLT NJGL-ZX-OLT0075（2）分光器编码北京东路GJ001普天分光器PT-POS-000594（3）ONU编码FTTB 春江佳园32幢二单元地下室中兴ONU49 ZX-ONU-B0004454FTTO 南京晨光集团有限责任公司ZX-ONU-O0000393FTTH 汇杰文庭小区28幢3层(西) ZX-ONU-H0000110光路配置信息分光器编号分光器出端口号90022代表第22口光路配置信息详解）有跳纤工单，按单施工。

）工单上有跳纤路由，按路由跳纤。

）跳纤所需设备：尾纤（规格按需配置）、标签打印机、1490窗口光功率计、）用笔记录跳纤路由情况，对有更改的分光器端口，回单位后反馈给配置人）识别电信光交和机房，找到分光器。

光交内分光器有中国电信标志）识别分光器编号。

）找到工单上配置的分光器端口。

）找到通达用户的光缆纤芯。

）从分光器端口跳接到用户光缆。

FTTH小区机房内实例上方有三个分光器，分光器均贴有编号，下方为每个用户的光缆成端。

根据工单上分光器端口与用户光缆的对应关系进行跳接。

纤芯号的排列方法从左至右）从用户终端盒内的光纤端子跳接到用户ONU的“EPON”端口。

、跳纤长度控制及备纤规格）分光器至用户光缆的跳纤，长度余长控制在50CM以内，一般选用1米、2米的尾纤。

）用户终端盒内ONU与光纤端子跳纤一般选用50CM的短尾纤。

常备纤选用：50CM、1M、1.5M、2M、2.5M、3M、跳纤具体规范为确保ODF 设备现场规范有序，具体操作规范明确如下：（1）跳纤操作必须满足架内整齐、布线美观、便于操作、少占空间的原则。

（2）跳纤长度必须掌握在500mm 余长范围内；（3）长度不足的跳纤不得使用，不允许使用法兰盘连接两段跳纤（4）架内跳纤应确保各处曲率半径大于400mm。

FTTH光纤冷接规范

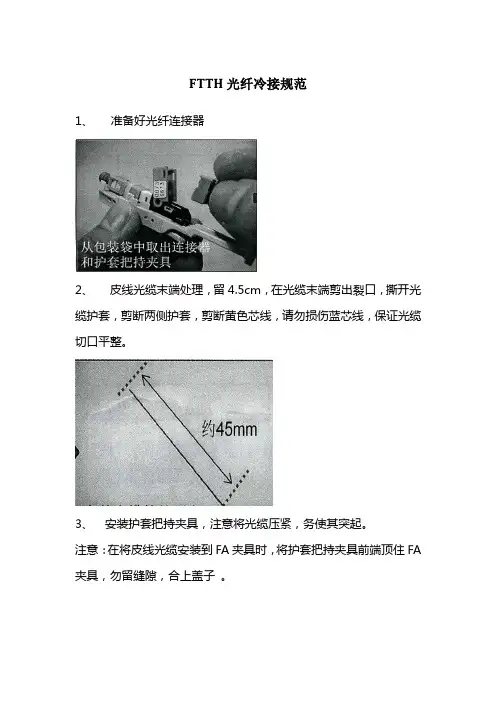

1、准备好光纤连接器
2、皮线光缆末端处理，留4.5cm，在光缆末端剪出裂口，撕开光缆护套，剪断两侧护套，剪断黄色芯线，请勿损伤蓝芯线，保证光缆切口平整。

3、安装护套把持夹具，注意将光缆压紧，务使其突起。

注意：在将皮线光缆安装到FA夹具时，将护套把持夹具前端顶住FA 夹具，勿留缝隙，合上盖子。

4、安放到机械式剥套钳上
5、去除芯线涂覆，勿留缝隙
6、用沾有无水酒精的纱布，数次擦拭光纤，去除涂覆屑确认光纤未受损伤，可用手指数次抚拭光纤上端，确认光纤没有折断。

7、切断光纤：FA夹具前端不留缝隙地顶住切割刀，合上盖子，推动滑块
8、插入光纤：护套把持夹具搭在辅助夹具后端，缓慢推进护套把持夹具，同时注意保证光纤前端插入到孔中，向前推入，直到发出喀嚓的声音
9、用钳子去除捆扎带，注意切口，拔下连接器上的楔片
10、确认光纤发生适度弯曲，合上盖子，冷接完成。

FTTH用户端皮线光缆施工规范一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。

（1）在建筑物外安装支撑件，自承式蝶形光缆引入；（2）沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入；（3）沿墙外钉固，墙体开孔后光缆引入。

（4）室内墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。

（1）在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；（2）架空敷设自承式蝶形光缆。

3、场景三：主要使用于政企、住宅客户楼道竖井内。

（1）合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；（2）楼道水平部分蝶形光缆采用槽板或PVC管保护；（3）入户部分开孔后蝶形光缆引入。

（4）室内墙壁部分用槽板保护至用户信息接入点4、场景四：主要使用于住宅客户楼道内。

（1）住宅客户楼道内管线资源不可利用（明管、暗管、槽道）；（2）在楼道内布放垂直和水平明管，楼层间安装检修盒；（3）蝶形光缆穿放于明管中，在用户门口开孔入户；（4）室内墙壁部分用槽板保护至用户信息接入点5、场景五：主要使用于商务楼宇内水平隐蔽部分。

（1）在多层或高层商务楼宇楼层天花板内预埋暗管；（2）蝶形光缆穿放于暗管中；（3）蝶形光缆到达用户端后，从天花板内打孔引出。

（4）室内墙壁部分用槽板保护至用户信息接入点6、场景六：主要使用于可利用原先管线的用户室内。

（1）用户入户管线资源可利用（明管、暗管、槽道）；（2）蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置。

7、场景七：主要使用于对内部装潢要求不高的用户室内（1）通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；（2）蝶形光缆进入用户室内后，通过“卡钉扣”沿墙面钉固至终端位置。

8、场景八：主要是用户对内部装潢要求较高的用户室内（1）通过空调洞或门口墙体开孔，将蝶形光缆引入用户室内；（2）在用户布放线槽至用户终端位置；（3）蝶形光缆通过穿放线槽至终端位置。

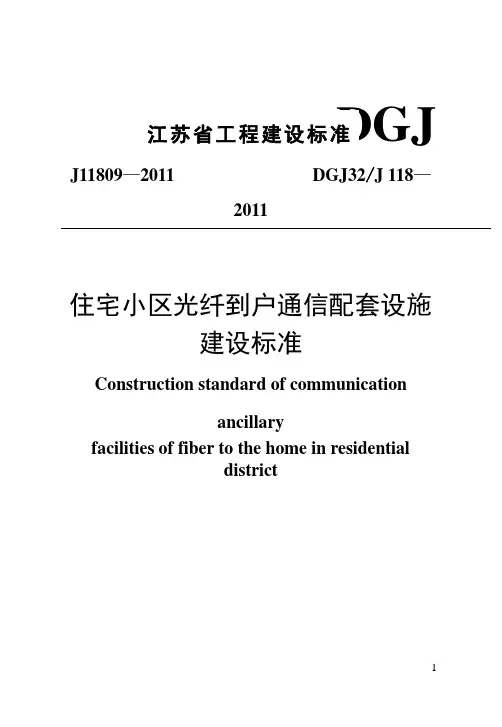

DGJ 江苏省工程建设标准J11809—2011 DGJ32/J 118—2011住宅小区光纤到户通信配套设施建设标准Construction standard of communicationancillaryfacilities of fiber to the home in residentialdistrict2011-04-13发布2011-06-01实施江苏省住房和城乡建设厅审定发布江苏省工程建设标准住宅小区光纤到户通信配套设施建设标准Construction standard of communication ancillary facilities of fiberto the home in residential districtDGJ32/J 118—2011主编单位：江苏省通信管理局通信发展与保障处江苏省邮电规划设计院有限责任公司批准部门：江苏省住房和城乡建设厅施行日期：2011年6月1日凤凰出版传媒集团江苏科学技术出版社2011南京江苏省住房和城乡建设厅公告第117号关于发布江苏省工程建设标准《住宅小区光纤到户通信配套设施建设标准》的公告现批准《住宅小区光纤到户通信配套设施建设标准》为江苏省工程建设强制性标准，编号为DGJ32/J 118—2011，自2011年6月1日起实施。

其中，第3.0.2、5.0.1、6.1.7、6.1.8条为强制性条文，必须严格执行。

该标准由江苏省工程建设标准站组织出版、发行。

江苏省住房和城乡建设厅二○一一年四月十三日前言为了进一步规范江苏省住宅小区通信配套设施的建设，适应社会信息化发展需要，提高通信建设水平，加快宽带网络建设，推进城镇光纤到户，确保用户通信需要得到实现，根据江苏省住房和城乡建设厅《关于印发〈2010年度江苏省规程建设和标准设计编制、修订计划（第二批）〉的通知》（苏建科[2010]495号），依照国家及江苏省相关法规、标准、规范，结合江苏省住宅小区通信配套设施建设实际情况，制定了本标准。

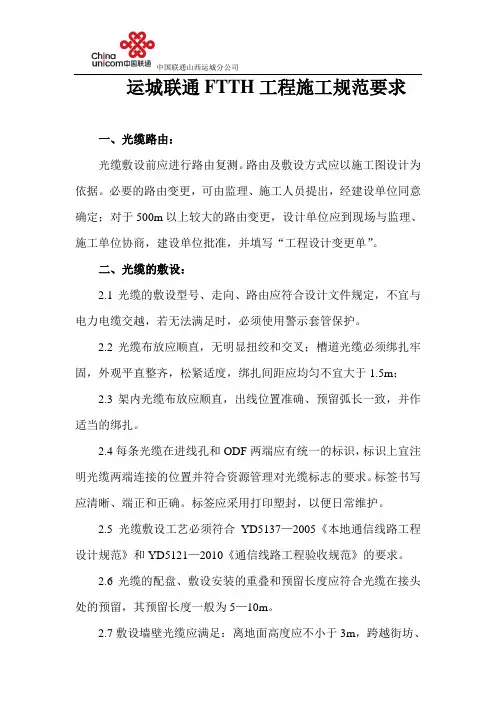

运城联通FTTH工程施工规范要求一、光缆路由：光缆敷设前应进行路由复测。

路由及敷设方式应以施工图设计为依据。

必要的路由变更，可由监理、施工人员提出，经建设单位同意确定；对于500m以上较大的路由变更，设计单位应到现场与监理、施工单位协商，建设单位批准，并填写“工程设计变更单”。

二、光缆的敷设：2.1光缆的敷设型号、走向、路由应符合设计文件规定，不宜与电力电缆交越，若无法满足时，必须使用警示套管保护。

2.2光缆布放应顺直，无明显扭绞和交叉；槽道光缆必须绑扎牢固，外观平直整齐，松紧适度，绑扎间距应均匀不宜大于1.5m；2.3架内光缆布放应顺直，出线位置准确、预留弧长一致，并作适当的绑扎。

2.4每条光缆在进线孔和ODF两端应有统一的标识，标识上宜注明光缆两端连接的位置并符合资源管理对光缆标志的要求。

标签书写应清晰、端正和正确。

标签应采用打印塑封，以便日常维护。

2.5光缆敷设工艺必须符合YD5137—2005《本地通信线路工程设计规范》和YD5121—2010《通信线路工程验收规范》的要求。

2.6光缆的配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留，其预留长度一般为5—10m。

2.7敷设墙壁光缆应满足：离地面高度应不小于3m，跨越街坊、院内通路等应采用钢绞线吊挂。

2.8敷设吊线式墙壁光缆时，吊线式墙壁光缆使用的吊线程式应符合设计要求。

墙上支撑的间距应为8—10m，终端固定物与第一只中间支撑的距离应不大于5m。

2.9敷设钉固式墙壁光缆时，必须在外墙使用线卡钉固光缆；钉固螺丝必须在光缆的同一侧，间距均匀且400mm为宜。

2.10敷设管道光缆时,敷设管道光缆的孔位应符合设计要求；敷设后的光缆应无扭转、无交叉、无明显刮痕和损伤；光缆出管孔150mm以内不得做弯曲处理；光缆接头处两侧光缆布放预留的重叠长度应符合设计要求，接续完成后，光缆余长应在人孔内盘放并固定整齐;管道光缆根据接入需要进行中间人孔预留, 长度为8m—10m；在每个人孔内的光缆上，均应安装光缆识别标志。

FTTH 施工细则随着三大运营商的全业务运营，市场竞争日趋激烈，而宽带市场已成为各运营商竞争的主要战场。

2 .FTTH 的施工流程Home主干配线光缆入户蝶形光缆 施工阶段业务开通阶段 OLT 机房光交or 接头盒楼道分光器工程界面主干光缆子系统a.由连接光分路器和中心机房的光缆和配件组成b.包括光缆接头盒、光缆交接箱、配线箱、ODF 。

FTTH ODN 基础网络配线光缆子系统 a.由楼道光纤配线箱，连接楼道配线箱和光分配点的光缆、分光器及光缆连接配件组成。

b.可以是光缆接头盒、光缆交接箱、ODF 等。

c.一般不直接入户引入光缆子系统a.由连接用户光纤终端插座和楼道光纤分配箱的光缆及配件组成b.直接入户的光缆机房a.OLT 和ODFb.分光器c.跳线管理ONTO DO L机房光缆终端子系统a.独立的需要设置终端设备的区域。

b.由光纤端接插座、面板、连接到终端设备(ONU)的超强抗挠、抗压的光纤跳线组成。

3 FTTH网络规模覆盖的放号模式3.1楼道入户施工方法一般OLT距离ONU比较远，OLT覆盖范围大，用户不明确。

网络建设需要分阶段进行，施工阶段将光纤布放到用户附近，待用户有业务需求时再成端。

一般采用分散分光的方案（分光器分散放置），以最小成本实现最大范围的光纤覆盖，降低初始投资成本和减少盲目投资费用，提高用户业务待装效率。

下面提供几种不同的放号模式，要根据不同情况来选择。

a．不放置入户蝶形光缆对于新建楼房, 施工阶段完成从OLT机房到楼道光纤分配箱（已内置分光器）的线路，并安装好分光器，入户蝶形光缆并不放置，并测试和验收。

当用户需要开通业务时才从楼道光分配箱拉入户蝶形光缆入户，并在入户蝶形光缆两端现场制作缆SC直插型光纤机械连接器和器光信息面板成端，测试并判断线路合格，安装和开通ONU。

b. 入户蝶形光缆拉到用户天花板的上端对于FTTO光纤到办公室，可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱拉到用户室外的天花板上，并盘留一定长度，但入户蝶形光缆两端都暂不成端。

电信FTTH光缆施工规范篇一：电信FTTH光缆施工简易书面流程规范电信FTTH光缆施工规范光缆施工大致分为以下几步：准备→路由工程→光缆敷设→光缆接续→工程验收。

1．准备工作（1）检查设计资料、原材料、施工工具和器材是否齐全。

（2）组建一支高素质的施工队伍。

这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。

2．路由工程（1）光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等这些潜在的隐患。

路由确定后，对其长度做实际测量，精确到50m 之内。

还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。

为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为5％～10％，根据实际需要的长度订购，并在绕盘时注明。

（2）画路径施工图。

在预先栽好的电杆上编号，画出路径施工图，并说明每根电杆或地下管道出口电杆的号码以及管道长度，并定出需要留出裕量的长度和位置。

这样可有效地利用光缆的长度，合理配置，使熔接点尽量减少。

（3）两根光纤接头处最好安设在地势平坦、地质稳固的地点，避开水塘、河流、沟渠及道路，最好设在电杆或管道出口处，架空光缆接头应落在电杆旁0．5～1m左右，这一工作称为“配盘”。

合理的配盘可以减少熔接点。

另外在施工图上还应说明熔接点位置，当光缆发生断点时，便于迅速用仪器找到断点进行维修。

3．光缆敷设（1）同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。

所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号，并分别标明A（红色）、B（绿色）端，不得跳号。

架设光缆时需按编号沿确定的路由顺序布放，并保证前盘光缆的B端要和后一盘光缆的A端相连，从而保证接续时两光纤端面模场直径基本相同，使熔接损耗值达到最小。

FTTH施工及验收规范1.1 OLT施工●机架安装的位置、方向、应符合设计要求。

●机架安装应端正牢固，列内机面平齐，机架间隙不得大于3mm，垂直偏差不应大于机架高度的1‰。

●机架应使用膨胀螺栓对地加固。

设备的加固方式应符合设计要求。

●抗震烈度在7度以上的地区，机架安装务必进行抗震加固，其加固方式应符合YD 5059-2005《电信设备安装抗震设计规范》中的有关要求。

●子架在机架中安装位置应符合设计规定；子架与机架的加固应符合设备装配要求。

●子架安装应牢固、排列整齐，机盘型号及设备面板排列应符合设计要求，插接件接触良好。

●壁挂式设备应安装牢固、横平竖直，底部距地面高度应符合设计要求。

●机架标识应符合建设方要求，标识应统一、清晰、明确，位置适当。

1.2 ODF施工●ODF架的安装应符合下列要求：1 安装位置、机面朝向应符合设计要求。

2 安装垂直偏差应不大于机架高度的1‰。

3 相邻机架应紧密靠拢，机架间隙应小于 3mm；列内机面平齐，无明显凹凸。

光纤连接线的敷设应符合下列要求：1 光纤连接线的型号规格应符合设计要求，余长不宜超过1m。

2 布放应整齐，架内与架间应分别走线。

3 静态曲率半径应不小于30mm。

ODF架防雷接地应符合下列要求：1 ODF架外壳设备保护地应使用16mm2以上的多股铜电线接到机房设备专用地排；2 光缆的加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后，再使用16mm2以上的多股铜电线接到机房ODF专用地排；3 机房ODF专用地排与机房设备专用地排务必分开，最后才汇接到机房总地排；1.3 光交箱施工●光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。

墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破旧、开裂情况。

其抹灰强度符合标准。

●光交箱地角螺丝稳固，底座与光交箱有机结合平整，并作防水、防腐处理。

箱体安装后的垂直度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

XXXX通信集团FTTH宽带接入工程施工要求2020年8月目录第一章总则 (1)第二章设备和材料的检验 (2)2.1 一般规定 (2)2.2 设备和安装器材的检验 (2)2.3 光缆单盘检验 (3)2.4 其它线路器材及设备检验 (4)第三章分纤设备安装 (4)3.1 光交接箱 (4)3.2 光缆分纤箱（光纤分配箱） (6)3.3 光分路器 (7)第四章室外光缆线路敷设 (7)4.1 管道光缆敷设 (9)4.2 吊线式架空光缆 (10)4.3 墙壁光缆 (11)4.4 引上光缆 (12)4.5 光缆其他防护 (13)4.6 光缆的重迭和预留长度 (14)4.7 G.652光缆线路施工验收指标 (14)4.8 光跳线的敷设要求 (14)第五章蝶形光缆的敷设 (15)5.1 光纤、光缆选型 (15)5.2 杆路敷设蝶形光缆 (15)5.3 墙面钉固方式 (17)5.4 蝶形光缆入户 (18)5.5 楼道内明管建设 (19)5.6 线槽、桥架敷设 (20)5.7 暗管内穿放蝶形光缆 (20)5.8 垂直竖井内敷设方式 (21)5.9 管道型蝶形引入光缆敷设 (21)第六章光缆的接续与测试 (21)6.1 室外普通光缆接续 (21)6.2 室外普通光缆的成端 (23)6.2.1光交接箱内的成端 (23)6.2.2光纤分配箱内的成端 (24)6.3 蝶形光缆接续 (24)第一章总则1.为了加强XXXXFTTH宽带接入工程质量管理，根据相关法规、行业标准、集团公司相关文件，结合XXXX实际情况制定本标准。

2.本标准适用于XXXXFTTH宽带接入工程设备安装工艺，包含客户侧接入网工程相关的传输、数据、无线等专业，作为工程建设及管理的依据。

3.本规程涉及到的施工操作应符合《通信建设工程安全生产操作规范》相关条款的规定。

4.本规程是一般情况下的FTTH 工程施工指导，如设计文件有特殊要求的，应以设计文件的要求为准。
