时域有限差分法(FDTD)求解Maxwell方程

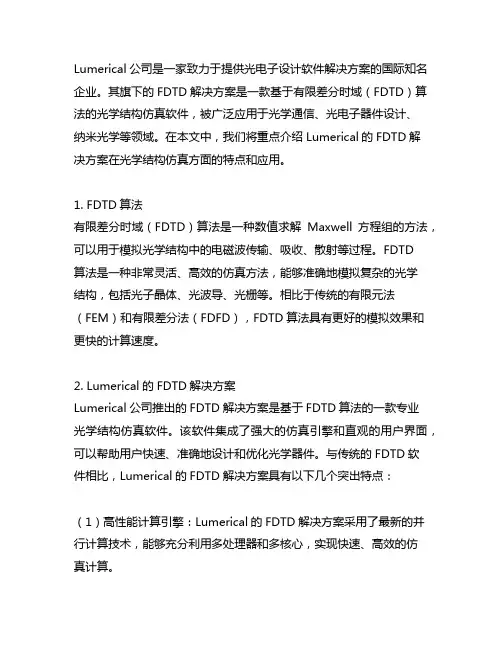

Lumerical公司是一家致力于提供光电子设计软件解决方案的国际知名企业。

其旗下的FDTD解决方案是一款基于有限差分时域（FDTD）算法的光学结构仿真软件，被广泛应用于光学通信、光电子器件设计、纳米光学等领域。

在本文中，我们将重点介绍Lumerical的FDTD解决方案在光学结构仿真方面的特点和应用。

1. FDTD算法有限差分时域（FDTD）算法是一种数值求解Maxwell方程组的方法，可以用于模拟光学结构中的电磁波传输、吸收、散射等过程。

FDTD算法是一种非常灵活、高效的仿真方法，能够准确地模拟复杂的光学结构，包括光子晶体、光波导、光栅等。

相比于传统的有限元法（FEM）和有限差分法（FDFD），FDTD算法具有更好的模拟效果和更快的计算速度。

2. Lumerical的FDTD解决方案Lumerical公司推出的FDTD解决方案是基于FDTD算法的一款专业光学结构仿真软件。

该软件集成了强大的仿真引擎和直观的用户界面，可以帮助用户快速、准确地设计和优化光学器件。

与传统的FDTD软件相比，Lumerical的FDTD解决方案具有以下几个突出特点：（1）高性能计算引擎：Lumerical的FDTD解决方案采用了最新的并行计算技术，能够充分利用多处理器和多核心，实现快速、高效的仿真计算。

（2）丰富的模拟功能：该软件支持多种光学模式的仿真，包括线偏振光、圆偏振光、自由空间光波等。

用户可以根据需要进行灵活的设置和仿真，以获取更准确的仿真结果。

（3）直观的用户界面：Lumerical的FDTD解决方案具有简洁直观的用户界面，支持图形化编辑和仿真设置，使用户能够快速上手并进行高效的工作。

3. 应用案例Lumerical的FDTD解决方案在光学结构仿真方面具有广泛的应用，下面将介绍几个典型的应用案例：（1）光子晶体器件设计：光子晶体是一种具有周期性结构的光学材料，在光子学器件中有重要的应用。

利用Lumerical的FDTD解决方案，用户可以对光子晶体的光子带隙、光子波导等性质进行准确的仿真和优化，为器件设计和性能调控提供重要参考。

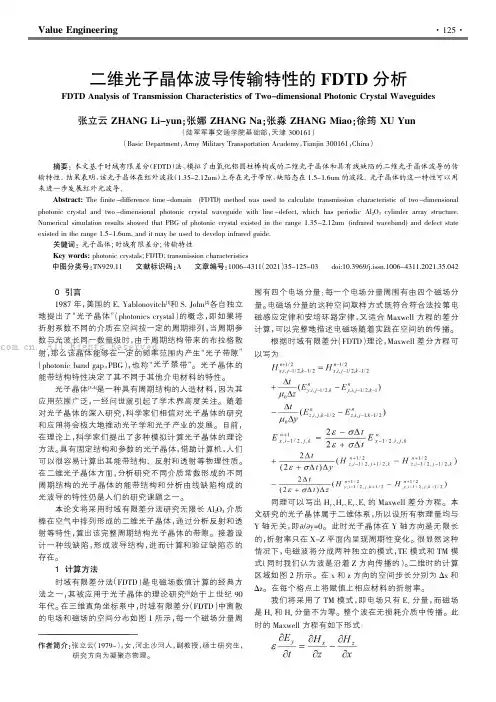

0引言1987年，美国的E.Yablonovitch [1]和S.John [2]各自独立地提出了“光子晶体”（photonics crystal ）的概念，即如果将折射系数不同的介质在空间按一定的周期排列，当周期参数与光波长同一数量级时，由于周期结构带来的布拉格散射，那么该晶体能够在一定的频率范围内产生“光子带隙”（photonic band gap ，PBG ），也称“光子禁带”。

光子晶体的能带结构特性决定了其不同于其他介电材料的特性。

光子晶体[3，4]是一种具有周期结构的人造材料，因为其应用范围广泛，一经问世就引起了学术界高度关注。

随着对光子晶体的深入研究，科学家们相信对光子晶体的研究和应用将会极大地推动光子学和光子产业的发展。

目前，在理论上，科学家们提出了多种模拟计算光子晶体的理论方法。

具有固定结构和参数的光子晶体，借助计算机，人们可以很容易计算出其能带结构、反射和透射等物理性质。

在二维光子晶体方面，分析研究不同介质常数形成的不同周期结构的光子晶体的能带结构和分析由线缺陷构成的光波导的特性仍是人们的研究课题之一。

本论文将采用时域有限差分法研究无限长Al 2O 3介质棒在空气中排列形成的二维光子晶体，通过分析反射和透射等特性，算出该完整周期结构光子晶体的带隙。

接着设计一种线缺陷，形成波导结构，进而计算和验证缺陷态的存在。

1计算方法时域有限差分法（FDTD ）是电磁场数值计算的经典方法之一，其被应用于光子晶体的理论研究[5]始于上世纪90年代。

在三维直角坐标系中，时域有限差分（FDTD ）中离散的电场和磁场的空间分布如图1所示，每一个磁场分量周围有四个电场分量；每一个电场分量周围有由四个磁场分量。

电磁场分量的这种空间取样方式既符合符合法拉第电磁感应定律和安培环路定律，又适合Maxwell 方程的差分计算，可以完整地描述电磁场随着实践在空间的的传播。

根据时域有限差分（FDTD）理论，Maxwell差分方程可以写为：同理可以写出H y 、H z 、E y 、E z 的Maxwell 差分方程。

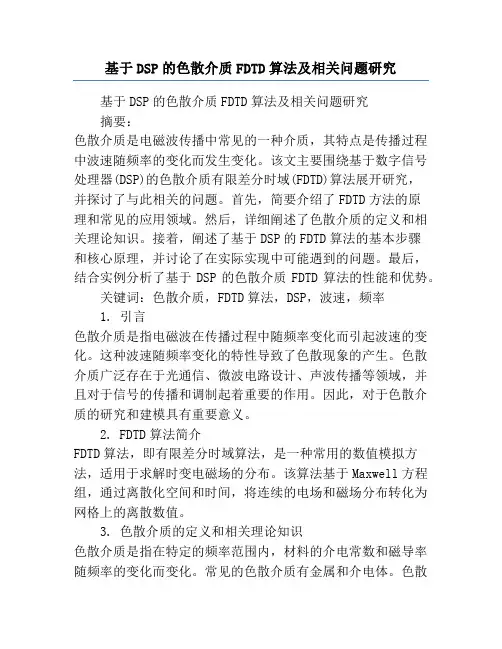

基于DSP的色散介质FDTD算法及相关问题研究基于DSP的色散介质FDTD算法及相关问题研究摘要：色散介质是电磁波传播中常见的一种介质，其特点是传播过程中波速随频率的变化而发生变化。

该文主要围绕基于数字信号处理器(DSP)的色散介质有限差分时域(FDTD)算法展开研究，并探讨了与此相关的问题。

首先，简要介绍了FDTD方法的原理和常见的应用领域。

然后，详细阐述了色散介质的定义和相关理论知识。

接着，阐述了基于DSP的FDTD算法的基本步骤和核心原理，并讨论了在实际实现中可能遇到的问题。

最后，结合实例分析了基于DSP的色散介质FDTD算法的性能和优势。

关键词：色散介质，FDTD算法，DSP，波速，频率1. 引言色散介质是指电磁波在传播过程中随频率变化而引起波速的变化。

这种波速随频率变化的特性导致了色散现象的产生。

色散介质广泛存在于光通信、微波电路设计、声波传播等领域，并且对于信号的传播和调制起着重要的作用。

因此，对于色散介质的研究和建模具有重要意义。

2. FDTD算法简介FDTD算法，即有限差分时域算法，是一种常用的数值模拟方法，适用于求解时变电磁场的分布。

该算法基于Maxwell方程组，通过离散化空间和时间，将连续的电场和磁场分布转化为网格上的离散数值。

3. 色散介质的定义和相关理论知识色散介质是指在特定的频率范围内，材料的介电常数和磁导率随频率的变化而变化。

常见的色散介质有金属和介电体。

色散介质的特性可以通过材料的频率响应进行描述。

4. 基于DSP的FDTD算法步骤和原理基于DSP的色散介质FDTD算法是将DSP技术与FDTD算法相结合，用于模拟色散介质中电磁波的传播。

该算法主要包括以下步骤：4.1 空间和时间的离散化将待求解区域划分为网格，在时间上进行离散化，设定时间步长。

4.2 Maxwell方程的差分形式根据Maxwell方程组，推导出其差分形式，并在网格上进行离散化计算。

4.3 色散介质的模型建立根据色散介质的特点，建立对应的模型，包括介电常数和磁导率随频率的变化关系。

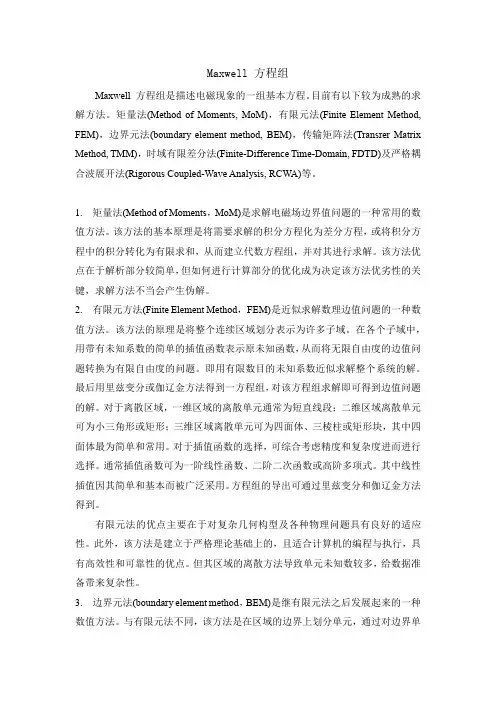

Maxwell 方程组Maxwell 方程组是描述电磁现象的一组基本方程。

目前有以下较为成熟的求解方法。

矩量法(Method of Moments, MoM)，有限元法(Finite Element Method, FEM)，边界元法(boundary element method, BEM)，传输矩阵法(Transrer Matrix Method, TMM)，时域有限差分法(Finite-Difference Time-Domain, FDTD)及严格耦合波展开法(Rigorous Coupled-Wave Analysis, RCWA)等。

1.矩量法(Method of Moments，MoM)是求解电磁场边界值问题的一种常用的数值方法。

该方法的基本原理是将需要求解的积分方程化为差分方程，或将积分方程中的积分转化为有限求和，从而建立代数方程组，并对其进行求解。

该方法优点在于解析部分较简单，但如何进行计算部分的优化成为决定该方法优劣性的关键，求解方法不当会产生伪解。

2.有限元方法(Finite Element Method，FEM)是近似求解数理边值问题的一种数值方法。

该方法的原理是将整个连续区域划分表示为许多子域。

在各个子域中，用带有未知系数的简单的插值函数表示原未知函数，从而将无限自由度的边值问题转换为有限自由度的问题。

即用有限数目的未知系数近似求解整个系统的解。

最后用里兹变分或伽辽金方法得到一方程组，对该方程组求解即可得到边值问题的解。

对于离散区域，一维区域的离散单元通常为短直线段；二维区域离散单元可为小三角形或矩形；三维区域离散单元可为四面体、三棱柱或矩形块，其中四面体最为简单和常用。

对于插值函数的选择，可综合考虑精度和复杂度进而进行选择。

通常插值函数可为一阶线性函数、二阶二次函数或高阶多项式。

其中线性插值因其简单和基本而被广泛采用。

方程组的导出可通过里兹变分和伽辽金方法得到。

有限元法的优点主要在于对复杂几何构型及各种物理问题具有良好的适应性。

matlab模拟的电磁学时域有限差分法 pdf电磁学时域有限差分法（FDTD）是一种基于数值模拟的电磁场计算方法，它使用有限差分来近似微分方程。

该方法广泛用于电磁学、电波传播、微波技术、光学等领域，以求解电磁场分布和场的辐射、散射等问题。

而在这个领域中，MATLAB是非常流行的工具之一。

本文将围绕“MATLAB模拟的电磁学时域有限差分法”这一主题，从以下几个方面进行阐述：1.时域有限差分法的基础概念在FDTD方法中，将时域中的Maxwell方程组转化为差分形式，使得可以在计算机上进行数值解法。

通过在空间和时间上的离散，可以得到电磁场在时域内的各种分布，进而求得特定情况下的电磁场变化。

2.MATLAB中的FDTD仿真在MATLAB中，我们可以使用PDE工具箱中的电磁学模块来实现FDTD仿真。

通过选择适当的几何形状和边界条件，可以利用该工具箱演示电磁场的传输、反射、折射、透射等现象。

同时，MATLAB中还提供了不同的场分量计算和可视化工具，以便用户可以更好地理解电磁场分布。

3.MATLAB代码实现以下是一些MATLAB代码示例，展示了FDTD模拟的基础实现方法。

代码中的示例模拟了平面波在一个矩形和圆形障碍物上的传播情况。

% 1. Square obstaclegridSize = 200; % Grid sizemaxTime = 600; % Maximum time (in steps)imp0 = 377.0; % Impedance of free spacecourantNumber = 0.5; % Courant numbercdtds = ones(gridSize,gridSize); % Courant number in space% (not variable in this example)Ez = zeros(gridSize, gridSize); % Define EzHy = zeros(gridSize, gridSize); % Define Hy% Simulation loopfor n = 1:maxTime% Update magnetic fieldHy(:,1:end-1) = Hy(:,1:end-1) + ...(Ez(:,2:end) - Ez(:,1:end-1)) .*cdtds(:,1:end-1) / imp0;% Update electric fieldEz(2:end-1,2:end-1) = Ez(2:end-1,2:end-1) + ...(Hy(2:end-1,2:end-1) - Hy(1:end-2,2:end-1)) .* cdtds(2:end-1,2:end-1) .* imp0;end% 2. Circular obstacleradius = 50;xAxis = [-100:99];[X,Y] = meshgrid(xAxis);obstacle = sqrt((X-50).^2 + (Y).^2) < radius;gridSize = length(xAxis); % Grid sizemaxTime = 500; % Maximum time (in steps)imp0 = 377.0; % Impedance of free space courantNumber = 0.5; % Courant numbercdtds = ones(gridSize,gridSize); % Courant number in space% (not variable in this example)Ez = zeros(gridSize, gridSize); % Define EzHy = zeros(gridSize, gridSize); % Define Hy% Simulation loopfor n = 1:maxTime% Update magnetic fieldHy(:,1:end-1) = Hy(:,1:end-1) + ...(Ez(:,2:end) - Ez(:,1:end-1)) .*cdtds(:,1:end-1) / imp0;% Update electric field, with obstacleEz(2:end-1,2:end-1) = Ez(2:end-1,2:end-1) + ...(Hy(2:end-1,2:end-1) - Hy(1:end-2,2:end-1)) .* cdtds(2:end-1,2:end-1) .* imp0;Ez(obstacle) = 0;end以上代码仅供参考，不同条件下的模拟需要适当修改，以便获得特定的模拟结果。

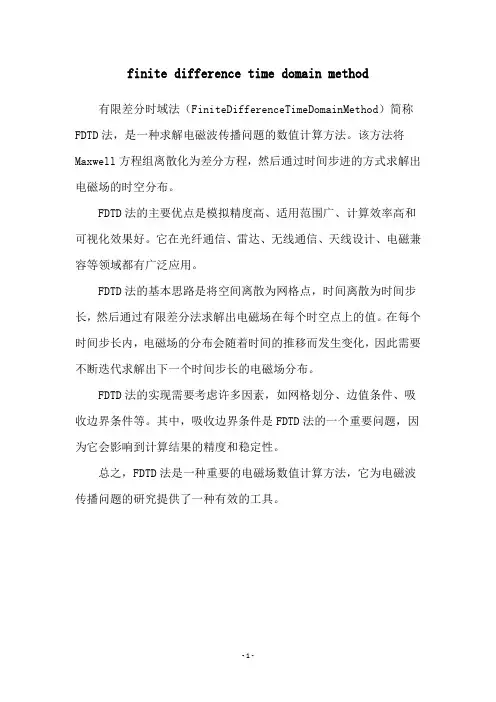

finite difference time domain method 有限差分时域法（FiniteDifferenceTimeDomainMethod）简称FDTD法，是一种求解电磁波传播问题的数值计算方法。

该方法将Maxwell方程组离散化为差分方程，然后通过时间步进的方式求解出电磁场的时空分布。

FDTD法的主要优点是模拟精度高、适用范围广、计算效率高和可视化效果好。

它在光纤通信、雷达、无线通信、天线设计、电磁兼容等领域都有广泛应用。

FDTD法的基本思路是将空间离散为网格点，时间离散为时间步长，然后通过有限差分法求解出电磁场在每个时空点上的值。

在每个时间步长内，电磁场的分布会随着时间的推移而发生变化，因此需要不断迭代求解出下一个时间步长的电磁场分布。

FDTD法的实现需要考虑许多因素，如网格划分、边值条件、吸收边界条件等。

其中，吸收边界条件是FDTD法的一个重要问题，因为它会影响到计算结果的精度和稳定性。

总之，FDTD法是一种重要的电磁场数值计算方法，它为电磁波传播问题的研究提供了一种有效的工具。

- 1 -。

时域有限差分法（FDTD 算法）时域有限差分法是1966年K.S.Y ee 发表在AP 上的一篇论文建立起来的，后被称为Y ee 网格空间离散方式。

这种方法通过将Maxwell 旋度方程转化为有限差分式而直接在时域求解, 通过建立时间离散的递进序列, 在相互交织的网格空间中交替计算电场和磁场。

FDTD 算法的基本思想是把带时间变量的Maxwell 旋度方程转化为差分形式，模拟出电子脉冲和理想导体作用的时域响应。

需要考虑的三点是差分格式、解的稳定性、吸收边界条件。

有限差分通常采用的步骤是：采用一定的网格划分方式离散化场域；对场内的偏微分方程及各种边界条件进行差分离散化处理，建立差分格式，得到差分方程组；结合选定的代数方程组的解法，编制程序，求边值问题的数值解。

1.FDTD 的基本原理FDTD 方法由Maxwell 旋度方程的微分形式出发，利用二阶精度的中心差分近似，直接将微分运算转换为差分运算，这样达到了在一定体积内和一段时间上对连续电磁场数据的抽样压缩。

Maxwell 方程的旋度方程组为：E EH σε+∂∂=⨯∇tH H E m t σμ-∂∂-=⨯∇ （1） 在直角坐标系中，（1）式可化为如下六个标量方程：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫+∂∂=∂∂-∂∂+∂∂=∂∂-∂∂+∂∂=∂∂-∂∂z z x y y y z x x x yz E t E y H x H E t E x H z H E t E z H y H σεσεσε，⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫-∂∂-=∂∂-∂∂-∂∂-=∂∂-∂∂-∂∂-=∂∂-∂∂z m zx y y m y z x x m x y z H t H y E x E H t H x E z E H t H z E y E σμσμσμ （2）上面的六个偏微分方程是FDTD 算法的基础。

Y ee 首先在空间上建立矩形差分网格，在时刻t n ∆时刻，F(x,y ,z)可以写成),,(),,,(),,,(k j i F t n z k y j x i F t z y x F n =∆∆∆∆= （3）用中心差分取二阶精度： 对空间离散：()[]2),,21(),,21(),,,(x O xk j i F k j i F x t z y x F n n xi x ∆+∆--+≈∂∂∆= ()[]2),21,(),21,(),,,(y O yk j i F k j i F y t z y x F n n yj y ∆+∆--+≈∂∂∆= ()[]2)21,,()21,,(),,,(z O zk j i F k j i F z t z y x F n n zk z ∆+∆--+≈∂∂∆=对时间离散：()[]22121),,(),,(),,,(t O tk j i F k j i F t t z y x F n n tn t ∆+∆-≈∂∂-+∆= （4） Y ee 把空间任一网格上的E 和H 的六个分量，如下图放置:oyxzEyHzExEzHxEyEyEzEx HyEzEx图1 Y ee 氏网格及其电磁场分量分布在FDTD 中，空间上连续分布的电磁场物理量离散的空间排布如图所示。

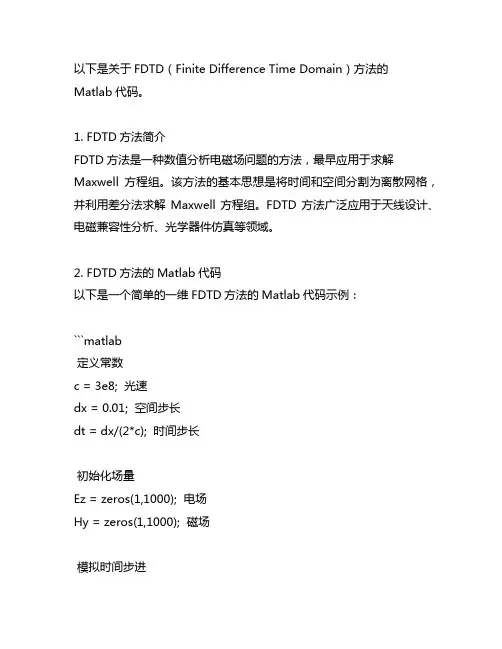

以下是关于FDTD（Finite Difference Time Domain）方法的Matlab代码。

1. FDTD方法简介FDTD方法是一种数值分析电磁场问题的方法，最早应用于求解Maxwell方程组。

该方法的基本思想是将时间和空间分割为离散网格，并利用差分法求解Maxwell方程组。

FDTD方法广泛应用于天线设计、电磁兼容性分析、光学器件仿真等领域。

2. FDTD方法的Matlab代码以下是一个简单的一维FDTD方法的Matlab代码示例：```matlab定义常数c = 3e8; 光速dx = 0.01; 空间步长dt = dx/(2*c); 时间步长初始化场量Ez = zeros(1,1000); 电场Hy = zeros(1,1000); 磁场模拟时间步进for n = 1:1000更新磁场for i = 1:999Hy(i) = Hy(i) + (Ez(i+1) - Ez(i))/(c*dx);end更新电场for i = 2:1000Ez(i) = Ez(i) + (Hy(i) - Hy(i-1))*(c*dt/dx);endend绘制结果figure;plot(Ez);xlabel('空间步长');ylabel('电场强度');title('FDTD方法仿真结果');```3. 代码解释- 代码首先定义了常数c（光速）、空间步长dx和时间步长dt。

- 然后初始化了电场Ez和磁场Hy的空间网格。

- 在时间步进的循环中，首先更新磁场Hy，然后更新电场Ez。

- 最后绘制了Ez随空间步长的变化图。

这是一个非常简单的一维FDTD方法的Matlab代码示例，实际应用中可能会有更复杂的三维情况，需要考虑更多的边界条件和介质性质。

4. FDTD方法的应用FDTD方法在天线设计、电磁兼容性分析、光学器件仿真等领域有着广泛的应用。

通过编写相应的Matlab代码，可以对复杂的电磁场问题进行数值分析，得到定量的仿真结果，为工程设计和科学研究提供重要的参考。

时域有限差分法(FDTD算法)的基本原理及仿真时域有限差分法（FDTD 算法）时域有限差分法是1966年K.S.Yee 发表在AP 上的一篇论文建立起来的，后被称为Yee 网格空间离散方式。

这种方法通过将Maxwell 旋度方程转化为有限差分式而直接在时域求解, 通过建立时间离散的递进序列, 在相互交织的网格空间中交替计算电场和磁场。

FDTD 算法的基本思想是把带时间变量的Maxwell 旋度方程转化为差分形式，模拟出电子脉冲和理想导体作用的时域响应。

需要考虑的三点是差分格式、解的稳定性、吸收边界条件。

有限差分通常采用的步骤是：采用一定的网格划分方式离散化场域；对场内的偏微分方程及各种边界条件进行差分离散化处理，建立差分格式，得到差分方程组；结合选定的代数方程组的解法，编制程序，求边值问题的数值解。

1.FDTD 的基本原理FDTD 方法由Maxwell 旋度方程的微分形式出发，利用二阶精度的中心差分近似，直接将微分运算转换为差分运算，这样达到了在一定体积内和一段时间上对连续电磁场数据的抽样压缩。

Maxwell 方程的旋度方程组为：E E H σε+∂∂=⨯∇t H HE m tσμ-∂∂-=⨯∇ （1） 在直角坐标系中，（1）式可化为如下六个标量方程：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫+∂∂=∂∂-∂∂+∂∂=∂∂-∂∂+∂∂=∂∂-∂∂z z x y y y z x x x yz E t E y H x H E t E x H z H E t E z H y H σεσεσε，⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫-∂∂-=∂∂-∂∂-∂∂-=∂∂-∂∂-∂∂-=∂∂-∂∂z m zx y y m y z x x m x y z H t H y E x E H t H x E z E H t H z E y E σμσμσμ （2）上面的六个偏微分方程是FDTD 算法的基础。

Yee 首先在空间上建立矩形差分网格，在时刻t n ∆时刻，F(x,y,z)可以写成),,(),,,(),,,(k j i F t n z k y j x i F t z y x F n =∆∆∆∆= （3）用中心差分取二阶精度： 对空间离散：()[]2),,21(),,21(),,,(x O xk j i F k j i F x t z y x F n n xi x ∆+∆--+≈∂∂∆= ()[]2),21,(),21,(),,,(y O yk j i F k j i F y t z y x F n n yj y ∆+∆--+≈∂∂∆= ()[]2)21,,()21,,(),,,(z O zk j i F k j i F z t z y x F n n zk z ∆+∆--+≈∂∂∆=对时间离散：()[]22121),,(),,(),,,(t O tk j i F k j i F t t z y x F n n tn t ∆+∆-≈∂∂-+∆= （4） Yee 把空间任一网格上的E 和H 的六个分量，如下图放置:oyxzEyHzExEzHxEyEyEzEx HyEzEx图1 Yee 氏网格及其电磁场分量分布在FDTD 中，空间上连续分布的电磁场物理量离散的空间排布如图所示。

时域有限差分有限元
时域有限差分（FDTD）和有限元法（FEM）是两种常用的数值模
拟方法，用于求解时域中的波动现象和电磁场问题。

它们在工程学、物理学和地球科学等领域都有广泛的应用。

首先，让我们从时域有限差分（FDTD）方法开始。

FDTD方法是
一种数值求解Maxwell方程组的离散化方法，它将时域Maxwell方
程组转化为差分形式，通过在空间和时间上进行离散化，将连续的
时域问题转化为离散的网格问题。

FDTD方法的优点包括易于理解和
实现、适用于各种介质和边界条件，能够模拟宽频段的波动现象等。

在电磁场、光学、天线设计等领域得到了广泛的应用。

其次，让我们来看看有限元法（FEM）。

有限元法是一种广泛应
用的数值分析方法，用于求解偏微分方程和变分问题。

在时域中，
有限元法可以用于求解Maxwell方程组、热传导方程等问题。

有限
元法将求解区域分割成有限数量的单元，通过建立单元之间的关系，建立整个系统的离散方程，然后通过数值方法求解得到近似解。

有
限元法的优点包括适用于复杂几何形状、能够处理各向异性材料、
可以考虑不同类型的边界条件等。

综上所述，时域有限差分和有限元法都是重要的数值模拟方法，在不同的领域有着广泛的应用。

它们各自有着特点和适用范围，选
择合适的方法取决于具体的求解问题和模拟需求。

在工程实践中，
通常需要根据具体情况来选择合适的数值模拟方法，以获得准确的
仿真结果。

FDTD算法范文FDTD（Finite-Difference Time-Domain，有限差分时域）算法是一种用于求解Maxwell方程组的数值方法。

它是一种非常广泛应用于电磁场计算和仿真的方法，可以用于模拟各种电磁波现象，比如光学传输、天线辐射、微波器件等。

FDTD算法的思想简单直观，易于实现，并且具有良好的数值稳定性和精度。

FDTD算法的基本原理是将Maxwell方程组中的时域和空间域分离处理，通过将时域和空间域的导数项用有限差分近似来离散化方程，然后通过时间推进和空间更新的迭代过程，计算出电磁场在空间和时间上的分布。

其中，时域的更新步骤使用了中心差分格式，而空间的更新则使用了一阶差分格式。

在FDTD算法中，电磁场的每一时刻t的分布通过更新公式计算得到。

首先，根据电场和磁场的边界条件，在计算区域的边界上设置适当的边界条件。

然后，通过Maxwell方程组的时域更新公式，分别计算电场和磁场在每个空间位置的时域分量。

接下来，通过Maxwell方程组的空间更新公式，计算出电场和磁场在每个空间位置的空间分量。

通过这样的时间推进和空间更新的迭代过程，可以得到电磁场在整个计算区域的分布情况。

FDTD算法的主要特点是能够准确地模拟电磁波的传播和反射现象，并且适用于各种复杂的边界条件和介质情况。

它可以处理二维和三维的情况，并且具有高效的计算速度和较低的内存消耗。

此外，FDTD算法还可以模拟非线性和吸收介质的情况，以及微小尺寸结构和纳米器件的特殊情况。

然而，FDTD算法也有一些限制和局限性。

首先，FDTD算法的精度和稳定性受到网格尺寸和时间步长的限制，需要根据波长和介质的特性来选择适当的网格尺寸和时间步长。

同时，FDTD算法在处理大尺寸结构和长时间传播情况时会消耗较多的计算资源和时间。

此外，FDTD算法也无法处理高频电磁场和局部敏感性问题，这需要使用其他算法或技术进行改进。

总之，FDTD算法是一种强大而灵活的数值方法，广泛应用于电磁场计算和仿真领域。

《用于光伏器件的光学天线的FDTD仿真》篇一一、引言随着光伏器件的快速发展，光学天线在提高光伏器件的光电转换效率方面发挥着越来越重要的作用。

为了更好地理解和优化光学天线的性能，我们需要借助各种仿真工具和技术。

其中，时域有限差分法（Finite-Difference Time-Domain，简称FDTD）因其能够准确模拟电磁波在复杂结构中的传播和相互作用而备受关注。

本文将探讨如何使用FDTD方法对用于光伏器件的光学天线进行仿真。

二、FDTD仿真原理FDTD是一种求解麦克斯韦方程组的技术，通过在时间和空间上对电磁场进行离散化处理，模拟电磁波在空间中的传播和相互作用。

在仿真过程中，我们可以设置不同的边界条件、光源、材料等参数，以模拟实际的光学天线系统。

三、光学天线的设计与建模对于光伏器件的光学天线，其设计主要考虑天线的形状、尺寸、材料等因素。

在建模过程中，我们需要根据实际需求和设计参数，使用专业的仿真软件（如Lumerical FDTD Solutions）进行建模。

模型应包括天线结构、光伏器件、光源等部分，以便于后续的仿真分析。

四、仿真过程与参数设置在仿真过程中，我们需要设置适当的参数，包括光源的波长、功率、偏振方向等，以及天线的材料、尺寸、形状等。

此外，还需要设置仿真区域的边界条件，如完美匹配层（PML）等，以减小反射对仿真结果的影响。

在仿真过程中，我们需要对电磁场的传播和相互作用进行实时监测和记录，以便于后续的数据分析和优化。

五、仿真结果分析与优化通过FDTD仿真，我们可以得到光学天线的电场分布、磁场分布、光子吸收率等重要参数。

通过对这些参数的分析，我们可以了解天线的性能特点，如吸收效率、辐射方向性等。

根据分析结果，我们可以对天线进行优化设计，如调整天线形状、尺寸、材料等参数，以提高天线的性能。

此外，我们还可以通过仿真不同光源和不同环境条件下的天线性能，以评估天线的稳定性和适应性。

六、结论通过FDTD仿真，我们可以对用于光伏器件的光学天线进行准确的分析和优化。

第十一章 时域有限差分方法自从1966年K. S. Yee 创建时域有限差分法 (Finite Difference Time Domain ，简称FDTD) 以来[1]，已经发展成为一种理论完整、应用广泛的数值方法，并且与矩量法和有限元法一起奠定了计算电磁学的基础。

本章将介绍时域有限差分的基本理论，数值模拟技术，若干相关的专题以及工程实例。

11-1 差分的基本概念时域有限差分法是对微分形式的Maxwell 方程进行差分求解的技术。

在详述其之前，首先简单回顾差分的基本概念。

已知分段连续函数()f x 在位置x 处的增量可表示为()()()f x f x x f x ∆=+∆- (11-1-1)其差商为()()()f x f x x f x xx∆+∆-=∆∆ (11-1-2)当x ∆→0时，()f x 的导数定义为差商的极限，即()()()()'limlimx x f x f x x f x f x xx∆→∆→∆+∆-==∆∆ (11-1-3)当x ∆足够小时，()f x 的导数可以近似为d d f fx x∆≈∆ (11-1-4) 根据导数取值位置的不同，差分格式分为前向差分、后向差分和中心差分。

前向差分定义为()()x f x x f x fx x+∆-∆=∆∆ (11-1-5) 后向差分定义为()()x f x f x x fx x--∆∆=∆∆ (11-1-6) 中心差分定义为()()22x f x x f x x fx x+∆--∆∆=∆∆ (11-1-7) 将()f x x +∆在点x 处展开为Taylor 级数，得()()()()()232323d d d 11d 2!d 3!d f x f x f x f x x f x x x x x x x+∆=+∆+∆+∆ (11-1-8)()()()()()232323d d d 11d 2!d 3!d f x f x f x f x x f x x x x x x x-∆=-∆+∆-∆ (11-1-9)将方程 (11-1-8) 和 (11-1-9) 代入 (11-1-5) ~ (11-1-7)后可以发现，前向和后向差分具有一阶精度，中心差分具有二阶精度。

一维fdtd实现麦克斯韦方程
一维FDTD（时域有限差分）方法用于求解麦克斯韦方程的实
现过程如下：
1. 定义网格：首先确定空间的离散网格，在一维情况下，我们将空间分为若干个离散的点，每个点的位置用索引表示，例如
i=0, 1, 2, …, N-1，其中N为网格的节点数。

2. 确定时间步长和空间步长：为了保证计算的稳定性，需要选择适当的时间步长Δt和空间步长Δx。

一般来说，可以根据Courant-Friedrichs-Lewy（CFL）条件来选择，在一维情况下，CFL条件为Δt ≤ Δx/ c ，其中c为电磁波在介质中的传播速度。

3. 初始化场变量：初始化电场E和磁场H的值。

通常情况下，可以将它们的值设置为0。

4. 更新电场：根据麦克斯韦方程中的电场更新公式进行计算：E(i,t+Δt) = E(i,t) + Δt/ε * (H(i,t) - H(i-1,t))/Δx
这里ε为介质的电容率，Δx为空间步长。

注意边界条件的处理，可以采用一维开路边界条件或者周期
性边界条件。

5. 更新磁场：根据麦克斯韦方程中的磁场更新公式进行计算：H(i,t+Δt) = H(i,t) + Δt/μ * (E(i+1,t+Δt) - E(i,t+Δt))/Δx
这里μ为介质的磁导率。

注意边界条件的处理，可以采用一维开路边界条件或者周期性边界条件。

6. 重复步骤4和5，直到计算结束。

这样我们就可以通过一维FDTD方法来求解麦克斯韦方程，得到电场和磁场在空间中的分布。

需要注意的是，这里只给出了一维情况下的实现过程，对于二维和三维情况，可以进行类似的推导和实现。

对于fdtd gdsimport写法，这是一种在电磁仿真和集成电路设计中常用的技术，它能够帮助工程师更好地理解和分析电磁场的行为，并且在实际应用中起到非常重要的作用。

让我们来了解一下fdtd和gdsimport各自的含义和作用。

fdtd是有限-difference time-domain(有限差分时域)的缩写，它是一种求解Maxwell方程组的数值方法，广泛应用于天线、微波器件、光学器件等电磁场的仿真分析。

而gdsimport则是一种将layout设计转换为仿真模型的工具，能够将GDSII格式的版图文件导入到电磁仿真软件中进行分析。

在实际使用过程中，正确的fdtd gdsimport写法对于仿真结果的准确性和有效性至关重要。

对于fdtd的写法，工程师需要根据具体的仿真模型和要求合理设置网格大小、时间步长等参数，以确保在保证计算精度的前提下提高仿真效率，这涉及到对算法的理解和优化。

而对于gdsimport的写法，则需要工程师熟悉GDSII格式的版图结构和布局约束，以确保成功地将版图文件导入到仿真软件中并进行准确的电磁场分析。

让我们深入了解一下fdtd gdsimport写法的具体步骤和技巧。

在进行fdtd仿真时，工程师需要先将要仿真的几何结构进行离散化表示，然后根据Maxwell方程组进行数值求解，并最终得到电磁场的分布和特性。

在这个过程中，合理选择网格尺寸和边界条件是至关重要的，以避免数值dispersion和边界反射等问题的影响。

而在使用gdsimport 时，工程师需要先对GDSII版图文件进行解析和处理，理解每个层的含义和布局规则，然后利用gdsimport工具将版图转换为仿真模型，这需要考虑到几何精度、模型匹配和仿真需求的统一。

总结来说，fdtd gdsimport写法在电磁仿真和集成电路设计中具有重要的意义。

正确的写法能够帮助工程师准确地分析电磁场的行为和性能，为产品的研发和优化提供有力的支持。
