各类液压油缸设计

液压油缸的主要设计技术参数
真实

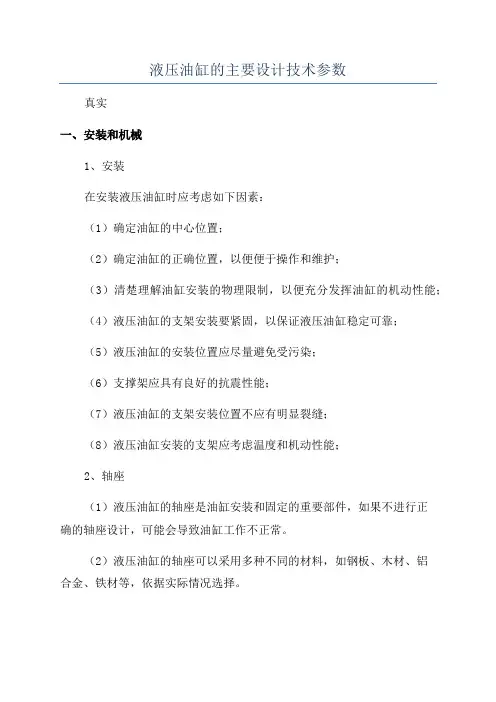

一、安装和机械
1、安装
在安装液压油缸时应考虑如下因素：
（1）确定油缸的中心位置；
（2）确定油缸的正确位置，以便便于操作和维护；
（3）清楚理解油缸安装的物理限制，以便充分发挥油缸的机动性能；
（4）液压油缸的支架安装要紧固，以保证液压油缸稳定可靠；
（5）液压油缸的安装位置应尽量避免受污染；
（6）支撑架应具有良好的抗震性能；
（7）液压油缸的支架安装位置不应有明显裂缝；
（8）液压油缸安装的支架应考虑温度和机动性能；
2、轴座
（1）液压油缸的轴座是油缸安装和固定的重要部件，如果不进行正
确的轴座设计，可能会导致油缸工作不正常。

（2）液压油缸的轴座可以采用多种不同的材料，如钢板、木材、铝
合金、铁材等，依据实际情况选择。

（3）液压油缸的轴座不仅要考虑抗静态荷载的问题，还要设计具有可靠的抗振性能，以保证液压油缸能够正常工作。

（4）液压油缸的轴座设计时应考虑表面处理问题，严禁使用油污、焊渣等粗糙的表面处理方法，以保证液压油缸的精度和寿命。

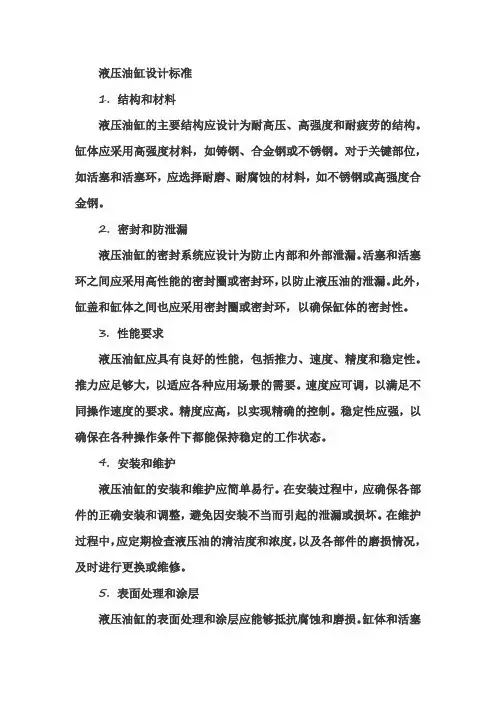

液压油缸设计标准1. 结构和材料液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。

缸体应采用高强度材料，如铸钢、合金钢或不锈钢。

对于关键部位，如活塞和活塞环，应选择耐磨、耐腐蚀的材料，如不锈钢或高强度合金钢。

2. 密封和防泄漏液压油缸的密封系统应设计为防止内部和外部泄漏。

活塞和活塞环之间应采用高性能的密封圈或密封环，以防止液压油的泄漏。

此外，缸盖和缸体之间也应采用密封圈或密封环，以确保缸体的密封性。

3. 性能要求液压油缸应具有良好的性能，包括推力、速度、精度和稳定性。

推力应足够大，以适应各种应用场景的需要。

速度应可调，以满足不同操作速度的要求。

精度应高，以实现精确的控制。

稳定性应强，以确保在各种操作条件下都能保持稳定的工作状态。

4. 安装和维护液压油缸的安装和维护应简单易行。

在安装过程中，应确保各部件的正确安装和调整，避免因安装不当而引起的泄漏或损坏。

在维护过程中，应定期检查液压油的清洁度和浓度，以及各部件的磨损情况，及时进行更换或维修。

5. 表面处理和涂层液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。

缸体和活塞等部件应进行防腐蚀处理，如镀锌、喷涂防腐涂料等。

此外，为了提高耐磨性，活塞环等摩擦表面应进行耐磨涂层处理。

6. 环境和安全要求液压油缸的设计应考虑环境和安全要求。

在操作过程中，液压油缸可能会产生热量和压力，因此应确保液压油缸能够安全地承受这些条件。

此外，在设计和制造过程中，应考虑到环境保护的要求，尽可能减少对环境的影响。

7. 测试和检验液压油缸在出厂前应进行严格的测试和检验。

测试应包括性能测试、密封性测试、耐压测试等。

检验应包括外观检验、尺寸检验等。

只有经过合格的测试和检验，液压油缸才能被视为符合设计标准。

8. 标记和文档液压油缸应有清晰的标记和完整的文档。

标记应包括产品名称、型号、规格、生产日期等基本信息。

文档应包括设计图纸、使用说明书、维护手册等。

这些标记和文档应易于理解和使用，以便于用户正确地使用和维护液压油缸。

液压油缸设计手册第一章：液压油缸的工作原理和结构设计1.1 液压油缸的工作原理液压油缸是一种将液压能转换为机械能的装置，它利用压力油作为工作介质，通过将液压能转化为机械能来实现工作。

液压油缸的工作原理是通过液压力作用在活塞上，从而驱动活塞做直线运动。

1.2 液压油缸的结构设计液压油缸主要由缸体、活塞、密封件、油口、活塞杆等部分组成。

在设计液压油缸结构时，需要考虑工作压力、工作温度、工作环境等因素，以选择合适的材料和结构设计方案，确保液压油缸能够稳定可靠地工作。

第二章：液压油缸的选型和性能参数计算2.1 液压油缸的选型在选型时需要考虑液压油缸的工作压力、推力、速度、工作温度等因素，根据实际工作条件来选择最适合的液压油缸型号和规格。

2.2 液压油缸的性能参数计算液压油缸的性能参数包括工作压力、推力、速度等，需要通过相关公式和计算方法来确定，确保液压油缸在工作时能够满足设计要求。

第三章：液压油缸的材料选择和密封件设计3.1 液压油缸的材料选择液压油缸的材料选择直接影响着其使用寿命和性能稳定性，需要根据工作条件选择合适的材料，例如缸体和活塞可采用优质的合金钢或不锈钢材料，活塞杆则选择具有高强度和耐磨性的材料。

3.2 液压油缸的密封件设计液压油缸的密封件起着密封作用，保证液压油缸的正常工作，需要根据工作环境和工作压力设计合适的密封结构和材料，以确保液压油缸具有良好的密封性能和使用寿命。

第四章：液压油缸的安装和维护4.1 液压油缸的安装在安装液压油缸时，需要确保其与其他部件的配合精确，活塞杆的外部装配与液压机械部件的连接可靠，同时还要注意安装过程中的油污和杂质。

4.2 液压油缸的维护液压油缸在工作过程中需要定期进行维护，保持液压油清洁，检查密封件是否有磨损或老化，以确保液压油缸的正常使用和延长使用寿命。

结语液压油缸作为重要的液压传动元件，其设计、选型和维护都对液压系统的工作稳定性和可靠性起着至关重要的作用。

液压缸设计计算实例液压缸是一种常用于工业设备中的液压传动装置，主要由一个活塞、一个油缸和两个密封件组成。

它通过液压力将活塞推动，从而实现各种机械运动或工艺过程。

液压缸的设计计算主要包括以下几个方面：液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计。

下面以液压缸在机械设备中的应用为例，进行设计计算。

液压缸的油缸内径可以根据活塞面积计算得到，油缸内径=2×√(A/π)=2×√(0.04/π)≈0.36m。

为了方便选用标准化油缸，取油缸内径为0.35m。

根据液压缸的工作行程和速度，可以计算出整个工作周期的时间 t=行程/速度=1000mm/0.5m/s=2000s。

液压缸的密封件设计和选择也是重要的一步。

常见的密封元件有油封、活塞密封圈和导向环等。

根据液压缸的工作压力和速度，可以选择适用的密封件类型和尺寸，确保密封性能以及使用寿命。

液压缸的工作压力计算也是必要的。

液压缸工作时，会受到工作压力的作用，为了保证液压缸的安全性和可靠性，需要计算液压缸允许的最大工作压力。

液压缸的最大工作压力一般按照材料、工艺和安全要求确定，常用的安全系数为2倍。

根据工作压力和安全系数，可以计算出液压缸最大允许工作压力为12.5MPa×2=25MPa。

液压缸的材料和结构设计也需要考虑。

液压缸常用的材料有铸铁、铝合金和不锈钢等，根据具体的应用场景和要求选择适合的材料。

液压缸的结构设计包括油缸壁厚、密封件槽设计、支撑结构等，需要根据实际情况和安全性要求进行设计。

综上所述，液压缸设计计算涉及液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计等方面。

通过合理计算和选取，可以设计出安全可靠的液压缸，满足机械设备的工作需求。

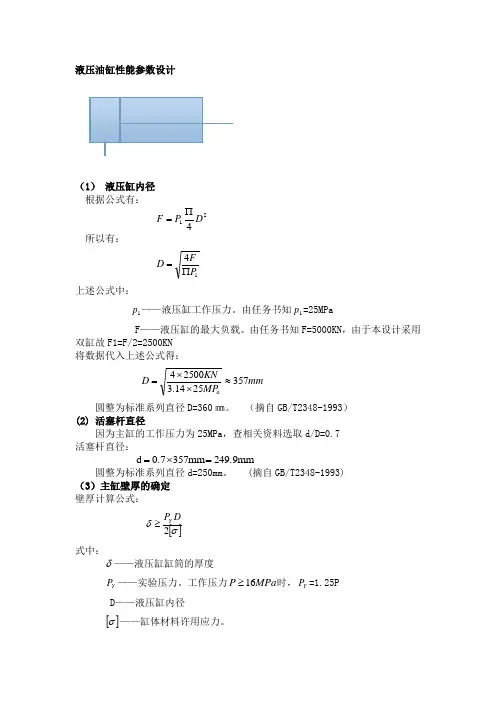

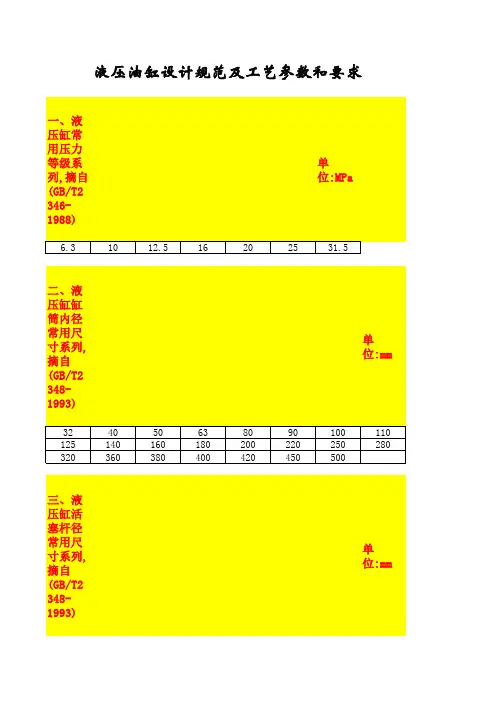

液压油缸性能参数设计（1） 液压缸内径根据公式有：214D P F ∏= 所以有： 14P F D ∏=上述公式中：1p ——液压缸工作压力。

由任务书知1p =25MPaF ——液压缸的最大负载。

由任务书知F=5000KN ，由于本设计采用双缸故F1=F/2=2500KN将数据代入上述公式得： mm MP KN D a3572514.300254≈⨯⨯= 圆整为标准系列直径D=360㎜。

（摘自GB/T2348-1993）(2) 活塞杆直径因为主缸的工作压力为25MPa ，查相关资料选取d/D=0.7活塞杆直径：249.9mm 357mm 0.7d =⨯=圆整为标准系列直径d=250mm 。

(摘自GB/T2348-1993)（3）主缸壁厚的确定壁厚计算公式：[]σδ2D P Y ≥ 式中：δ——液压缸缸筒的厚度Y P ——实验压力。

工作压力MPa P 16≥时，Y P =1.25PD ——液压缸内径[]σ——缸体材料许用应力。

对于锻钢[]MPa 120~110=σ 铸钢[]MPa 110~100=σ无缝钢管[]MPa 110~100=σ 铸铁[]MPa 60=σ由于该液压机负载较大，故主缸缸体材料选用无缝钢管45。

[]MPa 110=σ 所以有： mm 2.51110236025.125=⨯⨯⨯≥δ 故液压缸缸体外径外D 有：mm D 2.4621.5123602D =⨯+=+≥δ外圆整为标准系列直径外D =480㎜。

（4）缸盖（底）厚度计算缸盖厚度计算公式：[]σY p Dh 433.0≥式中：h ——缸盖（底）的厚度D ——液压缸内径Y P ——试验压力 []σ——缸盖材料的许用应力。

此次选用35钢[]MPa 100=σ将数据代入上述公式得：mm h 1.8710025.125360433.0≈⨯⨯⨯≥ 查相关资料取标准系列缸盖厚度h=90mm 。

（5）主缸最小导向长度计算计算公式：220D L H +≥ 式中：L ——液压缸最大行程 D ——液压缸内径代入数据有：mm H 2302360201000=+≥为了保证最小导向长度，必要时可以在缸盖和活塞之间增加一个隔套来增加最小导向长度。

液压油缸的主要设计技术参数液压油缸是一种将液压能转化为机械能的装置，广泛应用于各种工业设备和机械系统中。

它主要由活塞、油缸、活塞杆、密封件等组成。

设计液压油缸时需考虑诸多技术参数，以下是其中一些重要的参数和设计技术。

1.力量参数：液压油缸的力量参数是指油缸的额定工作压力和最大工作压力。

额定工作压力是指油缸可承受的标准工作压力，最大工作压力是指油缸在短时间内承受的最大压力。

2.动作方式：液压油缸的动作方式可分为单作用和双作用两种。

单作用油缸只能在一侧施加力量，复位需要外力或其他方式来实现；双作用油缸既可以在两侧施加力量，也可以通过外力和其他方式复位。

3.排量：液压油缸的排量是指油缸在单位时间内所能排出的工作油量。

排量大小直接影响油缸的工作速度和效率。

4.动作速度：液压油缸的动作速度是指油缸在工作过程中活塞移动的速度。

速度大小取决于油缸的排量和工作流量。

5.有效工作行程：液压油缸的有效工作行程是指活塞在油缸内可移动的距离，也即活塞杆的伸缩长度。

有效工作行程需要根据具体工作需要进行设计。

6.密封性能：液压油缸在工作过程中需要保持较好的密封性能，以防止液压油泄露，影响工作效果。

常用的密封件有活塞密封、油缸密封、活塞杆密封等。

7.轴向刚度和载荷特征：液压油缸的轴向刚度和载荷特征是指油缸在承受力量时的变形情况。

设计时需考虑油缸的承载能力和支撑结构的稳定性。

8.外部环境适应性：液压油缸在设计时还需考虑其外部环境适应性，包括耐腐蚀性、抗震性、抗冲击性等。

9.运行可靠性：设计液压油缸时需确保其运行可靠性，包括油缸的长寿命、稳定性和操作可靠性。

10.成本和效益：液压油缸的设计还需考虑成本和效益问题，以确保在满足需求的基础上，尽量降低成本和提高效益。

综上所述，液压油缸的设计技术参数包括力量参数、动作方式、排量、动作速度、有效工作行程、密封性能、轴向刚度和载荷特征、外部环境适应性、运行可靠性以及成本和效益等。

这些参数的合理设计和选择，对液压油缸的性能和工作效果至关重要。

液压油缸设计手册第一章：液压油缸概述1.1 液压油缸的定义和作用液压油缸是一种常用的液压执行元件，利用液压油在缸体中的压力变化，产生线性运动或者转动，用于实现各种机械装置的动作控制。

液压油缸广泛应用于冶金、石化、建筑、造船、机械制造等领域。

1.2 液压油缸的结构和工作原理液压油缸通常由缸体、活塞、密封件、进出油口、安装支架等组成。

其工作原理是通过控制油液的流入和流出，使得油缸内部产生一定的压力，从而驱动活塞做直线运动或旋转运动。

第二章：液压油缸设计原理2.1 液压油缸的选型原则在设计液压油缸时，应考虑载荷大小、工作环境、运动速度、活塞行程等因素，选择适合的型号和规格的液压油缸。

2.2 液压油缸的密封性能设计密封性是液压油缸的重要性能指标，设计时应考虑密封件的选择、布局和工作条件，以确保液压油缸的密封可靠性。

2.3 液压油缸的安全性设计在设计液压油缸时，应考虑其在工作过程中可能遇到的过载、压力变化、温度变化等情况，设计相应的安全保护装置和控制系统，以确保液压油缸的安全可靠运行。

第三章：液压油缸的结构设计3.1 缸体和活塞的材料选择液压油缸的缸体和活塞通常由优质碳素钢、合金钢或不锈钢制成，设计时需考虑材料的强度、刚性、耐磨性和耐腐蚀性等性能。

3.2 活塞杆的设计活塞杆是液压油缸的重要部件，设计时需考虑其长度、直径、表面硬度和表面光洁度等参数，以确保活塞杆的工作可靠性和寿命。

3.3 密封件的设计液压油缸的密封件包括活塞密封、杆密封、缸体密封等，设计时需选择适合的密封材料和结构，以确保液压油缸具有良好的密封性能。

第四章：液压油缸的应用和维护4.1 液压油缸的应用范围液压油缸广泛应用于各种工程机械、航空航天、船舶、起重装备、冶金设备等领域，可实现各种复杂机械动作的控制。

4.2 液压油缸的维护和保养液压油缸在使用过程中需要定期检查和维护，包括液压油的更换、密封件的检查、活塞杆的清洁和润滑等，以保证液压油缸的正常工作。

液压缸设计指导书温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验一、设计目的油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。

具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。

因此，广泛应用于工业生产各部门。

其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。

它们所用的都是直线往复运动油缸，即推力油缸。

所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。

通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。

二、设计要求1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。

2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。

计算公式不必进行推导，但应注明公式中多符号的意义，代入数据得出结果即可。

3、说明书要有插图，且插图要清晰、工整，并选取适当此例。

说明书的最后要附上草图。

4、绘制工作图应遵守机械制图的有关规定，符合国家标准。

5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。

三、设计任务设计任务由指导教师根据学生实际情况及所收集资料情况确定。

四、设计依据和设计步骤油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。

不同的机型和工作机构对油缸则有不同的工作要求。

因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容。

主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。

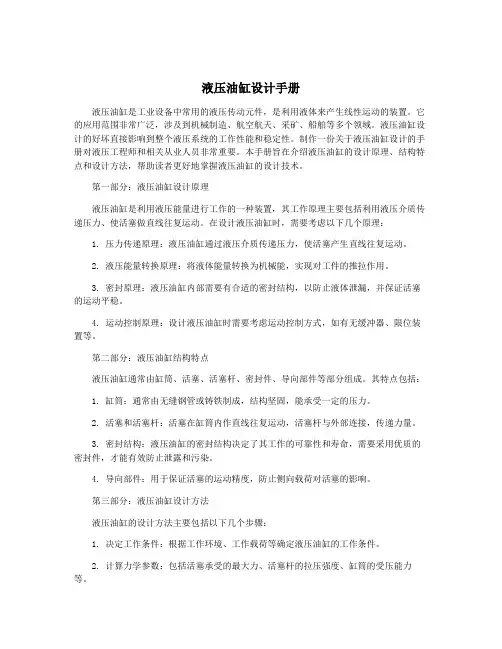

液压油缸设计手册液压油缸是工业设备中常用的液压传动元件，是利用液体来产生线性运动的装置。

它的应用范围非常广泛，涉及到机械制造、航空航天、采矿、船舶等多个领域。

液压油缸设计的好坏直接影响到整个液压系统的工作性能和稳定性。

制作一份关于液压油缸设计的手册对液压工程师和相关从业人员非常重要。

本手册旨在介绍液压油缸的设计原理、结构特点和设计方法，帮助读者更好地掌握液压油缸的设计技术。

第一部分：液压油缸设计原理液压油缸是利用液压能量进行工作的一种装置，其工作原理主要包括利用液压介质传递压力、使活塞做直线往复运动。

在设计液压油缸时，需要考虑以下几个原理：1. 压力传递原理：液压油缸通过液压介质传递压力，使活塞产生直线往复运动。

2. 液压能量转换原理：将液体能量转换为机械能，实现对工件的推拉作用。

3. 密封原理：液压油缸内部需要有合适的密封结构，以防止液体泄漏，并保证活塞的运动平稳。

4. 运动控制原理：设计液压油缸时需要考虑运动控制方式，如有无缓冲器、限位装置等。

第二部分：液压油缸结构特点液压油缸通常由缸筒、活塞、活塞杆、密封件、导向部件等部分组成。

其特点包括：1. 缸筒：通常由无缝钢管或铸铁制成，结构坚固，能承受一定的压力。

2. 活塞和活塞杆：活塞在缸筒内作直线往复运动，活塞杆与外部连接，传递力量。

3. 密封结构：液压油缸的密封结构决定了其工作的可靠性和寿命，需要采用优质的密封件，才能有效防止泄露和污染。

4. 导向部件：用于保证活塞的运动精度，防止侧向载荷对活塞的影响。

第三部分：液压油缸设计方法液压油缸的设计方法主要包括以下几个步骤：1. 决定工作条件：根据工作环境、工作载荷等确定液压油缸的工作条件。

2. 计算力学参数：包括活塞承受的最大力、活塞杆的拉压强度、缸筒的受压能力等。

3. 选择密封件：选用合适的密封结构和材料，以保证液压油缸的密封性和使用寿命。

4. 确定液压系统参数：包括液压油缸的工作压力、流量等参数，以配合液压系统的设计。
