各类液压油缸设计

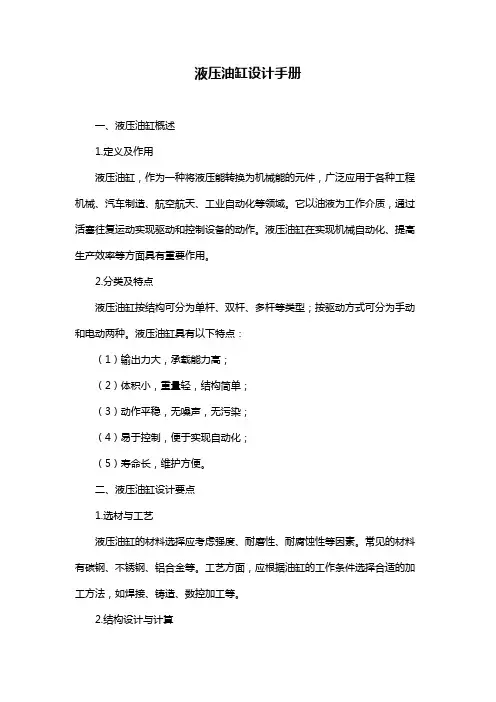

液压油缸设计手册一、液压油缸概述1.定义及作用液压油缸，作为一种将液压能转换为机械能的元件，广泛应用于各种工程机械、汽车制造、航空航天、工业自动化等领域。

它以油液为工作介质，通过活塞往复运动实现驱动和控制设备的动作。

液压油缸在实现机械自动化、提高生产效率等方面具有重要作用。

2.分类及特点液压油缸按结构可分为单杆、双杆、多杆等类型；按驱动方式可分为手动和电动两种。

液压油缸具有以下特点：（1）输出力大，承载能力高；（2）体积小，重量轻，结构简单；（3）动作平稳，无噪声，无污染；（4）易于控制，便于实现自动化；（5）寿命长，维护方便。

二、液压油缸设计要点1.选材与工艺液压油缸的材料选择应考虑强度、耐磨性、耐腐蚀性等因素。

常见的材料有碳钢、不锈钢、铝合金等。

工艺方面，应根据油缸的工作条件选择合适的加工方法，如焊接、铸造、数控加工等。

2.结构设计与计算液压油缸的结构设计应满足以下要求：（1）确保油缸在正常工作时，密封件的寿命；（2）考虑油缸的安装方式，如耳轴、法兰等；（3）满足油缸在各种工况下的稳定性能；（4）考虑油缸的防尘、防水、防爆等性能。

计算方面，主要包括以下内容：（1）确定油缸的工作压力；（2）计算油缸的驱动力和负载力；（3）计算油缸的有效面积；（4）校核油缸的材料强度、密封件寿命等。

3.油缸尺寸确定根据液压油缸的用途和工况，确定油缸的长度、直径、行程等尺寸。

同时，考虑油缸的安装空间和外形要求。

4.密封与防尘设计密封设计应考虑油缸的工作压力、运动速度、介质性质等因素，选择合适的密封材料和型式。

防尘设计方面，可根据工况要求，采用不同的防尘措施，如防尘圈、防护罩等。

5.油缸性能优化针对液压油缸的性能要求，通过结构优化、材料选择、工艺改进等手段，提高油缸的性能。

三、液压油缸应用领域1.工程机械液压油缸在工程机械中的应用十分广泛，如液压起重机、液压挖掘机、液压支撑等。

2.汽车制造液压油缸在汽车制造领域的应用主要包括车身装配、发动机装配、底盘装配等。

缸径D 杆径d 工作压力p 试验压力Pmax行程l 工作温度安装距离22018031.539.52100‘-20~60℃1880材料名称抗拉强度屈服强度延伸率收缩率备注外径缸筒材质活塞杆材质导向套材质活塞材质/45T 65044127327SiMn42CrMo27SiMn42CrMo/45590335355103052039024510335205推力（N）拉力(N)40Cr 980785150076349612027SiMm 98083542CrMo 108093035CrMo1000850缸径D(mm)行程L（mm）实际导向长度2202100220缸径外径δ/D 屈服强度抗拉强度工作压力保险系数2202730.1283598039.53条件计算壁厚 计算外径 外径结论0.0819.51259.03>0.08<0.322.08264.15OK0.319.78259.560.322.16264.32102.46结论79.13结论63.01结论75.61结论206000试验压力49.375密封压缩量0.5mm0.33结论211.29结论缸径外径屈服强度抗拉强度工作压力焊接效率焊接强度22027383598039.50.7600焊接外径D 1焊接底径D 2抗拉力F 1安全系数结论2732257881148.85.25缸径缸筒外径屈服强度抗拉强度工作压力22027383598039.5静载荷动载荷螺纹大径螺距螺纹长度*外径*安全系数 1.25 1.2523041002731.2 1.5 1.5螺纹拉应力螺纹剪应力螺纹合应力安全系数摩擦系数螺纹底径螺纹底径安全系数132.5937.27147.464.720.12225.6710.31螺纹退刀槽螺纹退刀槽231OK,牙拉应力安全系数牙剪应力安全系数有效圈数有效长度螺纹外径验证411.41 2.03210.68 3.1724.7298.87120.62油缸设计计算书1、液压缸基本参数2、推力及拉力3、最小导向长度H≥L/20+D/2最小导向长度结论215OK， 导向长度满足4、缸筒壁厚计算计 算 条 件NO, 右边计算结果不考虑OK, 右边计算结果正确NO 右边计算结果不考虑NO 右边计算结果不考虑1.液压缸的工作压力应低于一定的极限值Pm以确保工作安全极限值Pm(MPa)OK, 满足安全要求极限值Pm(MPa)OK, 满足安全要求2.为避免缸体在工作时发生塑性变形,工作压力应低于0.42Ps0.35Ps(MPa)OK, 满足朔性要求0.42Ps(MPa)OK, 满足朔性要求3.缸体在耐压试验时的径向变形量不得大于孔用密封圈的最大压缩量弹性模数E=Mpa 径向变形量Db(mm)OK, 满足弹性变形要求4.缸体在耐压试验时缸筒的爆破压力Pe远大于液压缸的耐压试验压力Pt爆破压力Pe(MPa)OK, 满足爆破安全要求5、缸筒与底盖焊缝强度计算n=5立“U”型焊缝的强度计算螺纹退刀槽安全系数（危险断面安全系数）9.25螺纹牙的强度验算(外径计算n=3,5,8,12,其余n=1.5--2.5)OK, 内螺纹牙型设计参数正确OK, 内螺纹尺寸设计参数正确主要材料及其机械性能缸 筒 壁 厚 的 验 算 B结论结论结论缸筒与底盖焊缝强度危险断面安全系数n>5OK, 缸筒壁厚设计参数正确OK,焊缝强度足够6、缸筒内螺纹的强度验算拧紧系数缸径杆径(mm)杆尾心部(mm)屈服强度抗拉强度22018009301080静载荷动载荷有杆腔压力无杆腔压力安全系数 1摩擦系数安全系数 21.25-1.52.5--439.522.5 1.250.12 1.2 1.2螺纹大径螺距螺纹长度杆尾(mm)螺纹底径肩甲压应力安全系数1404120135.6733.6164.26螺纹拉应力螺纹剪应力螺纹合应力安全系数螺纹退刀底径退刀槽应力安全系数41.2020.0353.8617.27134.6719.8554.41牙拉应力安全系数牙剪应力安全系数有效圈数有效长度螺纹外径验证7.56123.06 3.87192.247.9031.6166.14合力安全系数10.1092.06实际推力F（N）活塞杆弯曲失稳临界力（N）安全系数(3.5-6)活塞杆横截面惯性矩(m 4)活塞杆径（m）安装距L B (m)缸径（mm）压力（MPa）F F Kn k I =π*d 4/64d L B D P A F=(π*D 2/4)*P AF K =(π2*E 1*I*106)/(K 2*L B 2)n k =F K /F 0.000051530.181.822039.51500763113017592.175.30675537材料弹性模数E （MPa）实际弹性模数E1(MPa)油缸安装形式K E E1前端法兰，刚性固定有导向0.5210000180000前端法兰，耳环固定有导向0.7支撑，无导向2后端法兰，固定有导向1侧向载荷F(N)70000最长活塞杆长度L1(mm)2250速度V 0.35最小导向间长度L2(mm)215缸筒内径D 220侧向冲击负荷有导向套长度Hmin（mm）6选用导向环长度（mm）20活塞杆危险截面拉应力活塞杆危险截面剪应力合应力缸筒螺纹危险断面拉应力7、活塞杆强度校核OK, 内螺纹牙型设计参数正确OK, 螺纹尺寸设计参数正确拧紧系数 螺纹牙的强度验算(外径计算n=3,5,8,12,其余n=1.5--2.5)OK, 外螺纹设计参数正确活塞杆抗弯性校核液压缸导向系数K结论结论结论OK, 外螺纹设计参数正确螺纹牙剪切应力螺纹牙拉应力OK, 活塞杆抗弯性符合要求8、导向环长度计算Hmin>F*S/3.14б*D*(1/3)螺纹牙剪切应力 螺纹牙拉应力活塞杆肩甲压应力。

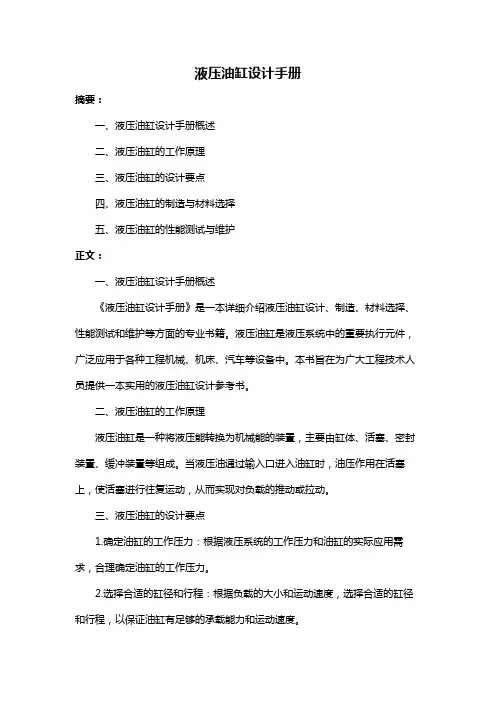

液压油缸设计手册摘要：一、液压油缸设计手册概述二、液压油缸的工作原理三、液压油缸的设计要点四、液压油缸的制造与材料选择五、液压油缸的性能测试与维护正文：一、液压油缸设计手册概述《液压油缸设计手册》是一本详细介绍液压油缸设计、制造、材料选择、性能测试和维护等方面的专业书籍。

液压油缸是液压系统中的重要执行元件，广泛应用于各种工程机械、机床、汽车等设备中。

本书旨在为广大工程技术人员提供一本实用的液压油缸设计参考书。

二、液压油缸的工作原理液压油缸是一种将液压能转换为机械能的装置，主要由缸体、活塞、密封装置、缓冲装置等组成。

当液压油通过输入口进入油缸时，油压作用在活塞上，使活塞进行往复运动，从而实现对负载的推动或拉动。

三、液压油缸的设计要点1.确定油缸的工作压力：根据液压系统的工作压力和油缸的实际应用需求，合理确定油缸的工作压力。

2.选择合适的缸径和行程：根据负载的大小和运动速度，选择合适的缸径和行程，以保证油缸有足够的承载能力和运动速度。

3.选择合适的密封形式：根据工作环境和压力等级，选择合适的密封形式，以保证油缸具有良好的密封性能。

4.设计缓冲装置：为了减小活塞在行程末端的冲击和噪声，应设计缓冲装置。

5.选择合适的材料：根据油缸的工作压力、温度和介质，选择合适的材料，以保证油缸具有良好的耐压性能、耐磨性能和抗腐蚀性能。

四、液压油缸的制造与材料选择1.制造工艺：油缸的制造工艺主要包括焊接、锻造、热处理、机加工等。

2.材料选择：油缸的材料应具有良好的力学性能、耐磨性能和抗腐蚀性能。

常用的材料有碳钢、不锈钢、铝合金等。

五、液压油缸的性能测试与维护1.性能测试：油缸在制造完成后，应进行压力试验、泄漏试验、运动试验等性能测试，以确保其性能符合设计要求。

2.维护与保养：在使用过程中，应定期检查油缸的密封性能、润滑状况等，发现问题及时处理。

液压油缸设计标准1. 结构和材料液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。

缸体应采用高强度材料，如铸钢、合金钢或不锈钢。

对于关键部位，如活塞和活塞环，应选择耐磨、耐腐蚀的材料，如不锈钢或高强度合金钢。

2. 密封和防泄漏液压油缸的密封系统应设计为防止内部和外部泄漏。

活塞和活塞环之间应采用高性能的密封圈或密封环，以防止液压油的泄漏。

此外，缸盖和缸体之间也应采用密封圈或密封环，以确保缸体的密封性。

3. 性能要求液压油缸应具有良好的性能，包括推力、速度、精度和稳定性。

推力应足够大，以适应各种应用场景的需要。

速度应可调，以满足不同操作速度的要求。

精度应高，以实现精确的控制。

稳定性应强，以确保在各种操作条件下都能保持稳定的工作状态。

4. 安装和维护液压油缸的安装和维护应简单易行。

在安装过程中，应确保各部件的正确安装和调整，避免因安装不当而引起的泄漏或损坏。

在维护过程中，应定期检查液压油的清洁度和浓度，以及各部件的磨损情况，及时进行更换或维修。

5. 表面处理和涂层液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。

缸体和活塞等部件应进行防腐蚀处理，如镀锌、喷涂防腐涂料等。

此外，为了提高耐磨性，活塞环等摩擦表面应进行耐磨涂层处理。

6. 环境和安全要求液压油缸的设计应考虑环境和安全要求。

在操作过程中，液压油缸可能会产生热量和压力，因此应确保液压油缸能够安全地承受这些条件。

此外，在设计和制造过程中，应考虑到环境保护的要求，尽可能减少对环境的影响。

7. 测试和检验液压油缸在出厂前应进行严格的测试和检验。

测试应包括性能测试、密封性测试、耐压测试等。

检验应包括外观检验、尺寸检验等。

只有经过合格的测试和检验，液压油缸才能被视为符合设计标准。

8. 标记和文档液压油缸应有清晰的标记和完整的文档。

标记应包括产品名称、型号、规格、生产日期等基本信息。

文档应包括设计图纸、使用说明书、维护手册等。

这些标记和文档应易于理解和使用，以便于用户正确地使用和维护液压油缸。

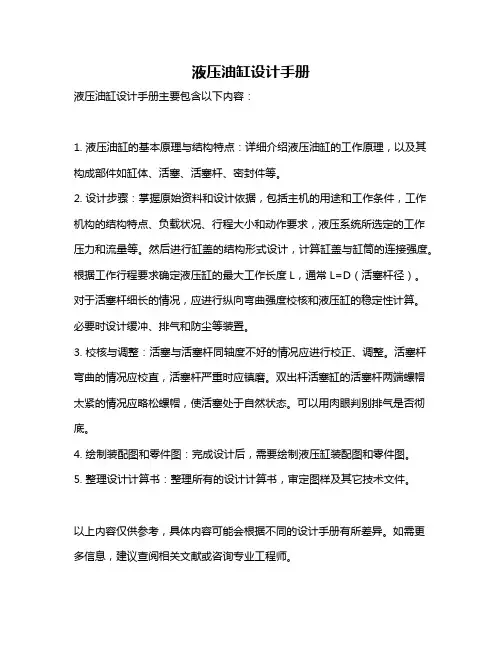

液压油缸设计手册
液压油缸设计手册主要包含以下内容：
1. 液压油缸的基本原理与结构特点：详细介绍液压油缸的工作原理，以及其构成部件如缸体、活塞、活塞杆、密封件等。

2. 设计步骤：掌握原始资料和设计依据，包括主机的用途和工作条件，工作机构的结构特点、负载状况、行程大小和动作要求，液压系统所选定的工作压力和流量等。

然后进行缸盖的结构形式设计，计算缸盖与缸筒的连接强度。

根据工作行程要求确定液压缸的最大工作长度L，通常L=D（活塞杆径）。

对于活塞杆细长的情况，应进行纵向弯曲强度校核和液压缸的稳定性计算。

必要时设计缓冲、排气和防尘等装置。

3. 校核与调整：活塞与活塞杆同轴度不好的情况应进行校正、调整。

活塞杆弯曲的情况应校直，活塞杆严重时应镇磨。

双出杆活塞缸的活塞杆两端螺帽太紧的情况应略松螺帽，使活塞处于自然状态。

可以用肉眼判别排气是否彻底。

4. 绘制装配图和零件图：完成设计后，需要绘制液压缸装配图和零件图。

5. 整理设计计算书：整理所有的设计计算书，审定图样及其它技术文件。

以上内容仅供参考，具体内容可能会根据不同的设计手册有所差异。

如需更多信息，建议查阅相关文献或咨询专业工程师。

液压缸设计计算实例液压缸是一种常用于工业设备中的液压传动装置，主要由一个活塞、一个油缸和两个密封件组成。

它通过液压力将活塞推动，从而实现各种机械运动或工艺过程。

液压缸的设计计算主要包括以下几个方面：液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计。

下面以液压缸在机械设备中的应用为例，进行设计计算。

液压缸的油缸内径可以根据活塞面积计算得到，油缸内径=2×√(A/π)=2×√(0.04/π)≈0.36m。

为了方便选用标准化油缸，取油缸内径为0.35m。

根据液压缸的工作行程和速度，可以计算出整个工作周期的时间 t=行程/速度=1000mm/0.5m/s=2000s。

液压缸的密封件设计和选择也是重要的一步。

常见的密封元件有油封、活塞密封圈和导向环等。

根据液压缸的工作压力和速度，可以选择适用的密封件类型和尺寸，确保密封性能以及使用寿命。

液压缸的工作压力计算也是必要的。

液压缸工作时，会受到工作压力的作用，为了保证液压缸的安全性和可靠性，需要计算液压缸允许的最大工作压力。

液压缸的最大工作压力一般按照材料、工艺和安全要求确定，常用的安全系数为2倍。

根据工作压力和安全系数，可以计算出液压缸最大允许工作压力为12.5MPa×2=25MPa。

液压缸的材料和结构设计也需要考虑。

液压缸常用的材料有铸铁、铝合金和不锈钢等，根据具体的应用场景和要求选择适合的材料。

液压缸的结构设计包括油缸壁厚、密封件槽设计、支撑结构等，需要根据实际情况和安全性要求进行设计。

综上所述，液压缸设计计算涉及液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计等方面。

通过合理计算和选取，可以设计出安全可靠的液压缸，满足机械设备的工作需求。

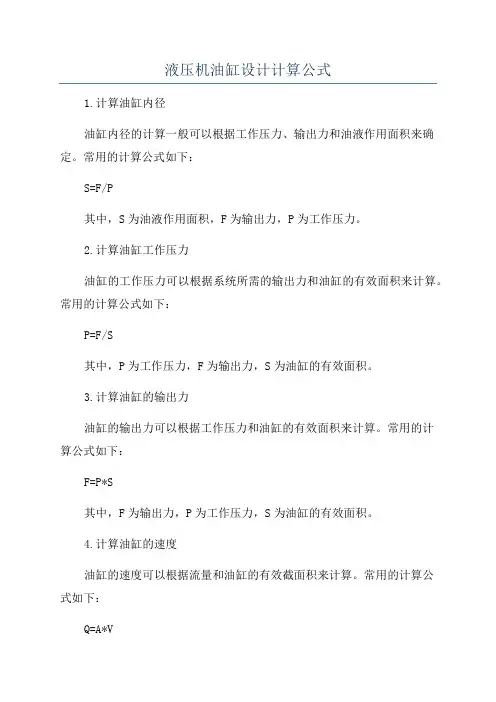

液压机油缸设计计算公式
1.计算油缸内径
油缸内径的计算一般可以根据工作压力、输出力和油液作用面积来确定。

常用的计算公式如下：
S=F/P
其中，S为油液作用面积，F为输出力，P为工作压力。

2.计算油缸工作压力
油缸的工作压力可以根据系统所需的输出力和油缸的有效面积来计算。

常用的计算公式如下：
P=F/S
其中，P为工作压力，F为输出力，S为油缸的有效面积。

3.计算油缸的输出力
油缸的输出力可以根据工作压力和油缸的有效面积来计算。

常用的计
算公式如下：
F=P*S
其中，F为输出力，P为工作压力，S为油缸的有效面积。

4.计算油缸的速度
油缸的速度可以根据流量和油缸的有效截面积来计算。

常用的计算公
式如下：
Q=A*V
其中，Q为流量，A为油缸的有效截面积，V为油缸的速度。

除了以上的计算公式外，液压机油缸的设计还需要考虑油缸的结构形式、工作环境、密封性能、轴向稳定性等因素，这些因素会直接影响油缸的性能和使用寿命。

因此，设计液压机油缸时需要综合考虑以上因素，并根据具体的应用要求进行合理的选择和优化。

综上所述，液压机油缸设计计算公式是制定液压机油缸尺寸和参数的重要依据，通过合理的计算和选择，可以确保液压机油缸的性能和使用寿命，从而实现液压系统的稳定运行和高效工作。

液压油缸的主要设计技术参数液压油缸是一种将液压能转化为机械能的装置，广泛应用于各种工业设备和机械系统中。

它主要由活塞、油缸、活塞杆、密封件等组成。

设计液压油缸时需考虑诸多技术参数，以下是其中一些重要的参数和设计技术。

1.力量参数：液压油缸的力量参数是指油缸的额定工作压力和最大工作压力。

额定工作压力是指油缸可承受的标准工作压力，最大工作压力是指油缸在短时间内承受的最大压力。

2.动作方式：液压油缸的动作方式可分为单作用和双作用两种。

单作用油缸只能在一侧施加力量，复位需要外力或其他方式来实现；双作用油缸既可以在两侧施加力量，也可以通过外力和其他方式复位。

3.排量：液压油缸的排量是指油缸在单位时间内所能排出的工作油量。

排量大小直接影响油缸的工作速度和效率。

4.动作速度：液压油缸的动作速度是指油缸在工作过程中活塞移动的速度。

速度大小取决于油缸的排量和工作流量。

5.有效工作行程：液压油缸的有效工作行程是指活塞在油缸内可移动的距离，也即活塞杆的伸缩长度。

有效工作行程需要根据具体工作需要进行设计。

6.密封性能：液压油缸在工作过程中需要保持较好的密封性能，以防止液压油泄露，影响工作效果。

常用的密封件有活塞密封、油缸密封、活塞杆密封等。

7.轴向刚度和载荷特征：液压油缸的轴向刚度和载荷特征是指油缸在承受力量时的变形情况。

设计时需考虑油缸的承载能力和支撑结构的稳定性。

8.外部环境适应性：液压油缸在设计时还需考虑其外部环境适应性，包括耐腐蚀性、抗震性、抗冲击性等。

9.运行可靠性：设计液压油缸时需确保其运行可靠性，包括油缸的长寿命、稳定性和操作可靠性。

10.成本和效益：液压油缸的设计还需考虑成本和效益问题，以确保在满足需求的基础上，尽量降低成本和提高效益。

综上所述，液压油缸的设计技术参数包括力量参数、动作方式、排量、动作速度、有效工作行程、密封性能、轴向刚度和载荷特征、外部环境适应性、运行可靠性以及成本和效益等。

这些参数的合理设计和选择，对液压油缸的性能和工作效果至关重要。

液压油缸设计手册第一章：液压油缸概述1.1 液压油缸的定义和作用液压油缸是一种常用的液压执行元件，利用液压油在缸体中的压力变化，产生线性运动或者转动，用于实现各种机械装置的动作控制。

液压油缸广泛应用于冶金、石化、建筑、造船、机械制造等领域。

1.2 液压油缸的结构和工作原理液压油缸通常由缸体、活塞、密封件、进出油口、安装支架等组成。

其工作原理是通过控制油液的流入和流出，使得油缸内部产生一定的压力，从而驱动活塞做直线运动或旋转运动。

第二章：液压油缸设计原理2.1 液压油缸的选型原则在设计液压油缸时，应考虑载荷大小、工作环境、运动速度、活塞行程等因素，选择适合的型号和规格的液压油缸。

2.2 液压油缸的密封性能设计密封性是液压油缸的重要性能指标，设计时应考虑密封件的选择、布局和工作条件，以确保液压油缸的密封可靠性。

2.3 液压油缸的安全性设计在设计液压油缸时，应考虑其在工作过程中可能遇到的过载、压力变化、温度变化等情况，设计相应的安全保护装置和控制系统，以确保液压油缸的安全可靠运行。

第三章：液压油缸的结构设计3.1 缸体和活塞的材料选择液压油缸的缸体和活塞通常由优质碳素钢、合金钢或不锈钢制成，设计时需考虑材料的强度、刚性、耐磨性和耐腐蚀性等性能。

3.2 活塞杆的设计活塞杆是液压油缸的重要部件，设计时需考虑其长度、直径、表面硬度和表面光洁度等参数，以确保活塞杆的工作可靠性和寿命。

3.3 密封件的设计液压油缸的密封件包括活塞密封、杆密封、缸体密封等，设计时需选择适合的密封材料和结构，以确保液压油缸具有良好的密封性能。

第四章：液压油缸的应用和维护4.1 液压油缸的应用范围液压油缸广泛应用于各种工程机械、航空航天、船舶、起重装备、冶金设备等领域，可实现各种复杂机械动作的控制。

4.2 液压油缸的维护和保养液压油缸在使用过程中需要定期检查和维护，包括液压油的更换、密封件的检查、活塞杆的清洁和润滑等，以保证液压油缸的正常工作。

液压缸设计指导书温馨推荐您可前往百度文库小程序享受更优阅读体验不去了立即体验一、设计目的油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。

具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。

因此，广泛应用于工业生产各部门。

其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。

它们所用的都是直线往复运动油缸，即推力油缸。

所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。

通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。

二、设计要求1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。

2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。

计算公式不必进行推导，但应注明公式中多符号的意义，代入数据得出结果即可。

3、说明书要有插图，且插图要清晰、工整，并选取适当此例。

说明书的最后要附上草图。

4、绘制工作图应遵守机械制图的有关规定，符合国家标准。

5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。

三、设计任务设计任务由指导教师根据学生实际情况及所收集资料情况确定。

四、设计依据和设计步骤油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。

不同的机型和工作机构对油缸则有不同的工作要求。

因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容。

主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。

液压油缸设计手册液压油缸是工业设备中常用的液压传动元件，是利用液体来产生线性运动的装置。

它的应用范围非常广泛，涉及到机械制造、航空航天、采矿、船舶等多个领域。

液压油缸设计的好坏直接影响到整个液压系统的工作性能和稳定性。

制作一份关于液压油缸设计的手册对液压工程师和相关从业人员非常重要。

本手册旨在介绍液压油缸的设计原理、结构特点和设计方法，帮助读者更好地掌握液压油缸的设计技术。

第一部分：液压油缸设计原理液压油缸是利用液压能量进行工作的一种装置，其工作原理主要包括利用液压介质传递压力、使活塞做直线往复运动。

在设计液压油缸时，需要考虑以下几个原理：1. 压力传递原理：液压油缸通过液压介质传递压力，使活塞产生直线往复运动。

2. 液压能量转换原理：将液体能量转换为机械能，实现对工件的推拉作用。

3. 密封原理：液压油缸内部需要有合适的密封结构，以防止液体泄漏，并保证活塞的运动平稳。

4. 运动控制原理：设计液压油缸时需要考虑运动控制方式，如有无缓冲器、限位装置等。

第二部分：液压油缸结构特点液压油缸通常由缸筒、活塞、活塞杆、密封件、导向部件等部分组成。

其特点包括：1. 缸筒：通常由无缝钢管或铸铁制成，结构坚固，能承受一定的压力。

2. 活塞和活塞杆：活塞在缸筒内作直线往复运动，活塞杆与外部连接，传递力量。

3. 密封结构：液压油缸的密封结构决定了其工作的可靠性和寿命，需要采用优质的密封件，才能有效防止泄露和污染。

4. 导向部件：用于保证活塞的运动精度，防止侧向载荷对活塞的影响。

第三部分：液压油缸设计方法液压油缸的设计方法主要包括以下几个步骤：1. 决定工作条件：根据工作环境、工作载荷等确定液压油缸的工作条件。

2. 计算力学参数：包括活塞承受的最大力、活塞杆的拉压强度、缸筒的受压能力等。

3. 选择密封件：选用合适的密封结构和材料，以保证液压油缸的密封性和使用寿命。

4. 确定液压系统参数：包括液压油缸的工作压力、流量等参数，以配合液压系统的设计。

液压油缸设计手册摘要：1.液压油缸设计概述2.液压油缸的组成部分3.液压油缸的设计原则与方法4.液压油缸的性能参数5.液压油缸的应用领域6.液压油缸的选用与安装7.液压油缸的维护与故障排除8.液压油缸的设计案例分析正文：一、液压油缸设计概述液压油缸作为液压传动系统的重要组成部分，广泛应用于各种工程机械、自动化设备和工业领域。

液压油缸的设计涉及到力学、材料科学、热处理技术等多个方面，合理的設計可以提高液压油缸的使用寿命、工作效率和安全性。

二、液压油缸的组成部分液压油缸主要由缸体、活塞、密封装置、导向装置、驱动装置等组成。

各部分之间相互配合，完成液压油的吸入、压力传递、动作控制等功能。

三、液压油缸的设计原则与方法1.设计原则：液压油缸设计应满足使用要求，确保安全可靠，力求结构简单、紧凑，降低成本。

2.设计方法：根据液压油缸的使用条件，确定其主要尺寸、材料、密封形式等，进行结构设计，然后校核强度、刚度、稳定性等性能。

四、液压油缸的性能参数液压油缸的性能参数主要包括工作压力、行程、活塞面积、承载能力等。

设计时应根据实际工况，合理选择性能参数，使之满足使用要求。

五、液压油缸的应用领域液压油缸在工程机械、冶金设备、汽车制造、航空航天、船舶等领域有着广泛的应用。

不同领域的液压油缸有着不同的使用要求和技术特点。

六、液压油缸的选用与安装1.选用液压油缸时，应根据使用条件选择合适的结构形式、材料、密封形式等。

2.安装液压油缸时，要注意安装位置、方向、支撑结构等，确保液压油缸能正常工作。

七、液压油缸的维护与故障排除1.定期检查液压油缸的密封性能、油液质量、活塞运动情况等，及时更换密封件、添加油液。

2.遇到故障时，可通过外观检查、拆卸检查、试验等方法，找出故障原因，并进行排除。

八、液压油缸的设计案例分析通过对实际工程中的液压油缸设计案例进行分析，探讨液压油缸设计中应注意的问题，为液压油缸设计提供参考。

液压油缸设计手册摘要：一、液压油缸设计手册概述二、液压油缸的工作原理与分类1.液压油缸的工作原理2.液压油缸的分类三、液压油缸的主要参数与设计1.液压油缸的主要参数2.液压油缸的设计流程四、液压油缸的结构设计与材料选择1.液压油缸的结构设计2.液压油缸的材料选择五、液压油缸的性能分析与测试1.液压油缸的性能分析2.液压油缸的测试方法六、液压油缸的设计实例与应用领域1.液压油缸的设计实例2.液压油缸的应用领域正文：一、液压油缸设计手册概述液压油缸设计手册是一本详细介绍液压油缸设计原理、方法、结构、材料选择以及性能分析的专业工具书。

本书旨在为广大液压油缸设计人员提供一套系统、完整的设计指南，以提高液压油缸的设计质量和效率。

二、液压油缸的工作原理与分类（一）液压油缸的工作原理液压油缸是一种将液压能转换为机械能的装置，主要通过压缩液压油来驱动活塞进行往复运动。

液压油缸的工作原理可以概括为：在液压油的作用下，活塞在缸筒内进行往复运动，从而实现对负载的支撑和驱动。

（二）液压油缸的分类1.按照运动方式分类：液压油缸可分为单杆液压油缸和双杆液压油缸。

2.按照安装方式分类：液压油缸可分为耳轴安装式、法兰安装式、轴心安装式等。

3.按照工作压力分类：液压油缸可分为低压、中压、高压液压油缸。

三、液压油缸的主要参数与设计（一）液压油缸的主要参数1.缸径：液压油缸的有效工作直径。

2.缸长：液压油缸的有效工作行程。

3.工作压力：液压油缸正常工作的压力值。

4.安装方式：液压油缸的安装形式。

（二）液压油缸的设计流程1.确定设计参数：根据实际需求，确定液压油缸的缸径、缸长、工作压力等参数。

2.选择结构形式：根据安装方式和使用环境，选择合适的结构形式。

3.进行材料分析：根据工作压力和安装方式，分析并选择合适的材料。

4.设计密封结构：根据工作压力和安装方式，设计合适的密封结构。

5.校核强度和刚度：根据设计参数和材料性能，校核液压油缸的强度和刚度。

液压缸设计步骤和液压缸计算方法档液压缸（油缸）设计步骤：1.确定液压缸的工作参数：包括工作压力、负荷要求、行程长度、作用力、运动速度等。

这些参数可以根据设备的应用需求来确定。

2.选择液压缸的类型：有单作用和双作用两种，单作用液压缸只能在一个方向上产生推或拉力，而双作用液压缸可以在两个方向上产生推拉力。

3.计算活塞直径和活塞杆直径：活塞直径和活塞杆直径是根据负荷要求和工作压力来计算的。

一般来说，活塞直径越大，液压缸的承载能力越大，但也会增加摩擦阻力和油液消耗量。

4.确定液压缸筒体和活塞杆材料：根据工作环境的要求和负荷的性质选择合适的材料，一般常用的材料有铸铁、钢等。

5.完成液压缸内部部件的设计：包括密封件、液压缸密封结构、液压缸的阻尼装置等。

密封结构的设计需要考虑到液压缸的工作环境和工作温度。

6.进行液压缸的强度计算：计算液压缸各个部件的强度，包括活塞杆、筒体和密封结构等。

强度计算需要考虑到工作压力和作用力等参数。

7.进行液压缸的动态计算：根据液压缸的运动速度和所需的加速度等参数，进行液压缸的动态计算。

1.计算缸体容积：液压缸的容积可以通过下式计算得到：V=π/4*D^2*L其中，V为缸体容积，D为活塞直径，L为活塞行程长度。

2.计算活塞面积：根据活塞直径计算活塞面积，可以通过下式计算得到：A=π/4*D^2其中，A为活塞面积，D为活塞直径。

3.计算活塞杆面积：根据活塞杆直径计算活塞杆面积，可以通过下式计算得到：A'=π/4*D'^2其中，A'为活塞杆面积，D'为活塞杆直径。

4.计算推力：根据工作压力和活塞面积计算液压缸的推力，可以通过下式计算得到：F=P*A其中，F为液压缸的推力，P为工作压力，A为活塞面积。

5.计算液压缸的速度：液压缸的速度可以通过可控阀门来调节，一般使用油流量来计算液压缸的速度，可以通过下式计算得到：V=Q/A其中，V为液压缸的速度，Q为油流量，A为活塞面积。

液压油缸的设计内容和步骤液压油缸是一种广泛应用于机械、工程和农业等领域的装置，通过利用液体的压力将机械能转化为液压能，并实现力的放大和方向的改变。

液压油缸的设计涉及多个主要内容和步骤，下面将详细介绍。

一、液压油缸设计前的准备工作1.确定应用环境：液压油缸的设计应该先明确所处的工作环境和工作条件，包括温度、湿度、压力要求等。

2.确定工作要求：确定液压油缸需要承受的最大负荷和所需的运动速度、力的输出方向等。

3.选择液压油缸类型：根据应用的具体要求，选择合适的液压油缸类型，例如单作用液压油缸、双作用液压油缸等。

二、液压油缸设计步骤1.计算负荷：根据液压油缸的工作要求，计算液压油缸所需承受的最大负荷。

这可以通过计算受力分析和力的分解来实现。

2.计算液压缸行程：液压油缸的行程是指活塞从一个极端位置到另一个极端位置的线性位移量。

根据工作要求，计算液压缸的行程。

3.计算活塞面积：液压油缸的活塞面积是指活塞所覆盖的面积。

根据负荷和压力要求，计算出活塞面积。

4.选择密封件：为保证液压缸的密封性，选择合适的密封件材料和形状，并按照密封性能计算具体尺寸。

5.计算液压油缸尺寸：根据活塞面积、行程和密封件尺寸，计算液压油缸的具体尺寸，包括外径、内径、长度等。

6.选择材料：根据工作环境和负荷要求，选择合适的液压油缸材料，例如铸铁、碳钢、不锈钢等。

7.设计活塞杆：液压油缸的活塞杆是负责传递力量的部分，根据需求选择合适的活塞杆材料和直径。

8.计算液压油缸的稳定性：通过计算液压油缸的稳定性，确定液压油缸的最小稳定直径，以确保其在工作过程中不会发生扭转。

9.计算液压油缸的工作压力：根据所需负荷和活塞面积，计算液压油缸所需的工作压力。

10.设计油缸壳体：根据液压油缸的尺寸、行程和工作压力，设计油缸的壳体结构，保证其足够强度和刚度。

11.进行液压油缸的组装：根据设计要求和步骤，对液压油缸的各个组成部分进行组装。

通过以上这些步骤，液压油缸的设计过程可以得以实现。

液压油缸设计手册摘要：1.液压油缸概述2.液压油缸的设计原则3.液压油缸的组成部分4.液压油缸的设计步骤5.液压油缸的性能优化6.液压油缸的安装与维护7.液压油缸的应用领域正文：一、液压油缸概述液压油缸是一种将液体压力能转换为机械能的设备，广泛应用于各种工程机械、自动化设备和工业领域。

它主要由缸体、活塞、密封装置、缓冲装置等组成，通过输入高压油液驱动活塞往复运动，实现输出力和速度的要求。

二、液压油缸的设计原则1.根据实际工况和性能要求，选择合适的液压油缸类型，如单杆、双杆、多级等。

2.确保液压油缸的主要参数，如工作压力、行程、安装尺寸等，与整个液压系统的匹配。

3.考虑液压油缸的材料、工艺和结构，使其具有良好的强度、耐磨性和稳定性。

三、液压油缸的组成部分1.缸体：承受油压和容纳油液的部分，通常采用无缝钢管或铸铁材料制成。

2.活塞：通过液压油驱动往复运动的部件，与缸体构成密封空间。

3.密封装置：防止油液泄漏和保持活塞与缸体之间密封的关键部分。

4.缓冲装置：减小活塞运动过程中的冲击和振动，保护液压油缸和液压系统。

5.导向装置：引导活塞在缸体内运动，保证运动平稳和定位准确。

四、液压油缸的设计步骤1.确定液压油缸的类型和主要参数。

2.选择合适的材料和工艺。

3.设计液压油缸的结构，包括缸体、活塞、密封装置等。

4.校核液压油缸的强度、稳定性及密封性能。

5.绘制液压油缸零件图和总装图。

五、液压油缸的性能优化1.提高液压油缸的材料性能，降低重量和提高强度。

2.优化密封装置和缓冲装置，减小泄漏和冲击。

3.采用先进的加工和装配工艺，保证液压油缸的尺寸和形位公差。

4.采用智能化技术，实现液压油缸的自动控制和故障诊断。

六、液压油缸的安装与维护1.液压油缸的安装应严格按照图纸和说明书进行，确保各部件连接牢固。

2.定期检查液压油缸的油液质量和油位，及时更换油液和清洗油箱。

3.检查密封装置和缓冲装置的磨损情况，及时更换磨损部件。

液压缸结构设计范文
一、液压缸简介
液压缸是一种由活塞和缸套组成的液压油缸，它可以由液压油的压力产生较大的推力，用于改变或传送动力。

液压缸系统由液压驱动和液压控制组成。

液压驱动部分由电动机、液压泵、油缸、活塞和活塞杆组成，液压控制部分包括电磁阀、液压节流阀、启闭阀、按钮、指示灯和文字显示仪表等。

二、液压缸结构
液压缸由活塞和缸套组成。

活塞由活塞盖、活塞缘、活塞密封圈和活塞杆组成，活塞就是一个圆筒，外侧装有活塞缘，内侧装有密封环，上面装有活塞盖，顶端伸出变径活塞杆，将活塞和活塞杆固定在一起。

活塞的表面与缸内表面之间可以形成负压，从而起到密封的作用。

缸套的结构与活塞相似，但是缸套内表面不像活塞，它有多个孔，用于连接各种液压控制元件。

三、液压缸材料
液压缸的材料有很多种，它们的特性不同，所以在选择的时候需要考虑它们的用途。

常见的液压缸材料有铸铁、碳钢、镍钢、高温合金、不锈钢等。

（1）铸铁。

铸铁是一种普通材料，具有良好的抗压性能，适合制造大尺寸、重量较重的液压缸，但其韧性和抗磨性较差，不适用于液压泵的大功率或超高。

液压油缸设计手册摘要：1.液压油缸的概述2.液压油缸的设计原理3.液压油缸的主要部件4.液压油缸的设计步骤5.液压油缸的安装与维护6.液压油缸在我国的应用与发展正文：液压油缸是一种将液压能转换为机械能的机械装置，广泛应用于工程机械、汽车、飞机等行业。

本文将详细介绍液压油缸的设计原理、主要部件、设计步骤以及安装与维护。

一、液压油缸的概述液压油缸是将液压能转换为机械能的执行元件，主要由缸体、活塞、密封件、导向套等部件组成。

根据结构形式，液压油缸可分为单杆式和双杆式两种。

二、液压油缸的设计原理液压油缸的工作原理是利用液体在封闭的管道内传递压力，通过活塞上的密封件产生压力差，从而推动活塞产生位移。

液压油缸的设计需要考虑负载、速度、行程、安装空间等因素。

三、液压油缸的主要部件1.缸体：液压油缸的主体部分，承受油压和机械负荷。

2.活塞：在液压油作用下产生位移的部件。

3.密封件：防止液压油泄漏的部件，包括活塞环、缸筒环等。

4.导向套：引导活塞运动，防止活塞与缸体发生摩擦的部件。

5.缓冲装置：吸收液压冲击，保护液压油缸和设备的部件。

四、液压油缸的设计步骤1.确定液压油缸的工作压力、行程、安装方式等参数。

2.选择合适的缸体材料和尺寸。

3.设计活塞及密封件，确定其材料和尺寸。

4.设计导向套，确定其材料和尺寸。

5.设计缓冲装置，确定其类型和参数。

6.根据安装和使用条件，进行强度计算和校核。

7.绘制液压油缸的总装图、零件图和材料清单。

五、液压油缸的安装与维护1.安装前，应对液压油缸进行清洗和检查，确保无损坏和杂质。

2.安装时，应保证各部件的安装位置准确，避免安装误差。

3.使用过程中，应定期检查液压油缸的运行状况，及时更换损坏的密封件和缓冲装置。

4.维护时，应根据使用条件和厂家要求，进行定期保养。

六、液压油缸在我国的应用与发展液压油缸在我国工程机械、汽车、飞机等行业得到了广泛应用，推动了我国相关产业的发展。

随着科技的进步，液压油缸将朝着轻量化、高效率、低噪音、长寿命等方向发展。
