下载文档原格式

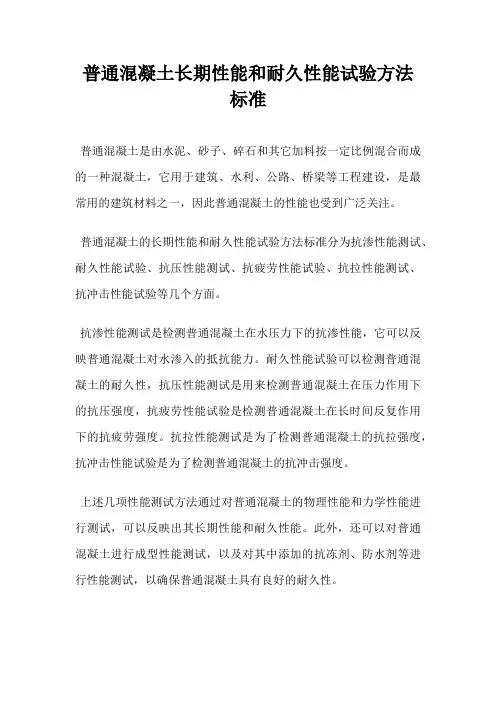

普通混凝土长期性能和耐久性能试验方法
标准
普通混凝土是由水泥、砂子、碎石和其它加料按一定比例混合而成的一种混凝土，它用于建筑、水利、公路、桥梁等工程建设，是最常用的建筑材料之一，因此普通混凝土的性能也受到广泛关注。
普通混凝土的长期性能和耐久性能试验方法标准分为抗渗性能测试、耐久性能试验、抗压性能测试、抗疲劳性能试验、抗拉性能测试、抗冲击性能试验等几个方面。
抗渗性能测试是检测普通混凝土在水压力下的抗渗性能，它可以反映普通混凝土对水渗入的抵抗能力。
耐久性能试验可以检测普通混凝土的耐久性，抗压性能测试是用来检测普通混凝土在压力作用下的抗压强度，抗疲劳性能试验是检测普通混凝土在长时间反复作用下的抗疲劳强度。
抗拉性能测试是为了检测普通混凝土的抗拉强度，抗冲击性能试验是为了检测普通混凝土的抗冲击强度。
上述几项性能测试方法通过对普通混凝土的物理性能和力学性能进行测试，可以反映出其长期性能和耐久性能。
此外，还可以对普通混凝土进行成型性能测试，以及对其中添加的抗冻剂、防水剂等进行性能测试，以确保普通混凝土具有良好的耐久性。

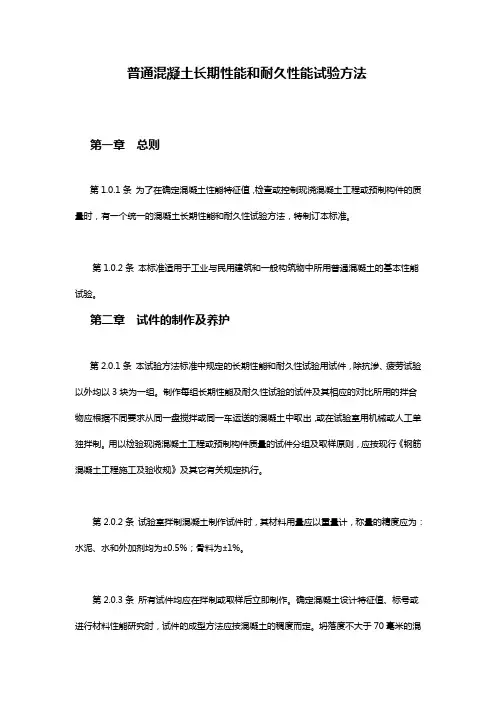

普通混凝土长期性能和耐久性能试验方法第一章总则第1.0.1条为了在确定混凝土性能特征值，检查或控制现浇混凝土工程或预制构件的质量时，有一个统一的混凝土长期性能和耐久性试验方法，特制订本标准。
第1.0.2条本标准适用于工业与民用建筑和一般构筑物中所用普通混凝土的基本性能试验。
第二章试件的制作及养护第2.0.1条本试验方法标准中规定的长期性能和耐久性试验用试件，除抗渗、疲劳试验以外均以3块为一组。
制作每组长期性能及耐久性试验的试件及其相应的对比所用的拌合物应根据不同要求从同一盘搅拌或同一车运送的混凝土中取出，或在试验室用机械或人工单独拌制。
用以检验现浇混凝土工程或预制构件质量的试件分组及取样原则，应按现行《钢筋混凝土工程施工及验收规》及其它有关规定执行。
第2.0.2条试验室拌制混凝土制作试件时，其材料用量应以重量计，称量的精度应为：水泥、水和外加剂均为±0.5%；骨料为±1%。
第2.0.3条所有试件均应在拌制或取样后立即制作。
确定混凝土设计特征值、标号或进行材料性能研究时，试件的成型方法应按混凝土的稠度而定。
坍落度不大于70毫米的混凝土，宜用震动台振实，大于70毫米的宜用捣棒人工捣实。
检验现浇混凝土工程和预制构件质量的混凝土，试件的成型方法应与实际施工采用的方法相同。
棱柱体试件宜采用卧式成型，埋有钢筋的试件在灌注混凝土及捣实时应特别注意钢筋和试模之间的混凝土能保持灌注密实及捣实良好。
用离心法、压浆法、真空作业法及喷射法等特殊方法成型的混凝土，其试件的制作应按相应的规定进行。
第2.0.4条制作试件用的试模应由铸铁或钢制成，应具有足够的刚度并拆装方便。
试模的表面应机械加工，其不平度应为每100毫米不超过0.05毫米，组装后各相邻面的不垂直度不应超过±0.5度。
在制作试件前应将试模清擦干净，并应涂以脱模剂。
第2.0.5条用震动台成型时，应将混凝土拌合物一次装入试模，装料时应用抹刀沿试模壁略加插捣并应使混凝土拌合物高出试模上口。

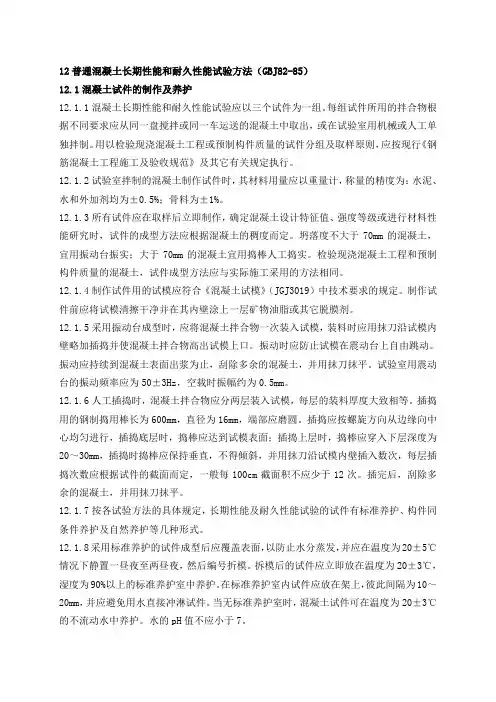

12普通混凝土长期性能和耐久性能试验方法（GBJ82-85）12.1混凝土试件的制作及养护12.1.1混凝土长期性能和耐久性能试验应以三个试件为一组。
每组试件所用的拌合物根据不同要求应从同一盘搅拌或同一车运送的混凝土中取出，或在试验室用机械或人工单独拌制。
用以检验现浇混凝土工程或预制构件质量的试件分组及取样原则，应按现行《钢筋混凝土工程施工及验收规范》及其它有关规定执行。
12.1.2试验室拌制的混凝土制作试件时，其材料用量应以重量计，称量的精度为：水泥、水和外加剂均为±0.5%；骨料为±1%。
12.1.3所有试件应在取样后立即制作，确定混凝土设计特征值、强度等级或进行材料性能研究时，试件的成型方法应根据混凝土的稠度而定。
坍落度不大于70mm的混凝土，宜用振动台振实；大于70mm的混凝土宜用捣棒人工捣实。
检验现浇混凝土工程和预制构件质量的混凝土，试件成型方法应与实际施工采用的方法相同。
12.1.4制作试件用的试模应符合《混凝土试模》（JGJ3019）中技术要求的规定。
制作试件前应将试模清擦干净并在其内壁涂上一层矿物油脂或其它脱膜剂。
12.1.5采用振动台成型时，应将混凝土拌合物一次装入试模，装料时应用抹刀沿试模内壁略加插捣并使混凝土拌合物高出试模上口。
振动时应防止试模在震动台上自由跳动。
振动应持续到混凝土表面出浆为止，刮除多余的混凝土，并用抹刀抹平。
试验室用震动台的振动频率应为50±3Hz，空载时振幅约为0.5mm。
12.1.6人工插捣时，混凝土拌合物应分两层装入试模，每层的装料厚度大致相等。
插捣用的钢制捣用棒长为600mm，直径为16mm，端部应磨圆。
插捣应按螺旋方向从边缘向中心均匀进行，插捣底层时，捣棒应达到试模表面；插捣上层时，捣棒应穿入下层深度为20～30mm，插捣时捣棒应保持垂直，不得倾斜，并用抹刀沿试模内壁插入数次，每层插捣次数应根据试件的截面而定，一般每100cm截面积不应少于12次。

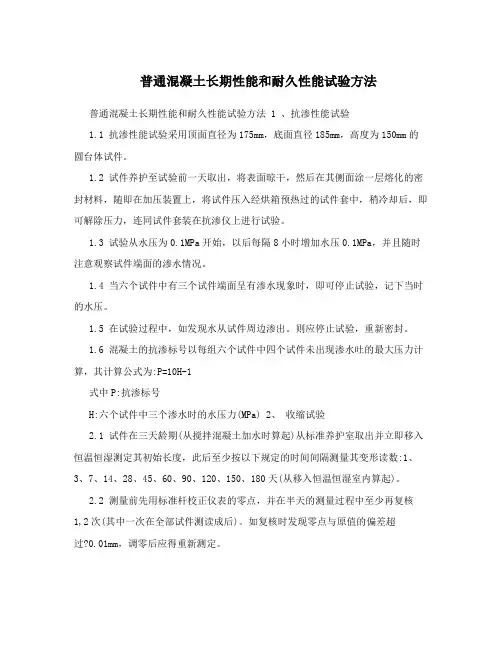

普通混凝土长期性能和耐久性能试验方法普通混凝土长期性能和耐久性能试验方法 1 、抗渗性能试验1.1 抗渗性能试验采用顶面直径为175mm，底面直径185mm，高度为150mm的圆台体试件。
1.2 试件养护至试验前一天取出，将表面晾干，然后在其侧面涂一层熔化的密封材料，随即在加压装置上，将试件压入经烘箱预热过的试件套中，稍冷却后，即可解除压力，连同试件套装在抗渗仪上进行试验。
1.3 试验从水压为0.1MPa开始，以后每隔8小时增加水压0.1MPa，并且随时注意观察试件端面的渗水情况。
1.4 当六个试件中有三个试件端面呈有渗水现象时，即可停止试验，记下当时的水压。
1.5 在试验过程中，如发现水从试件周边渗出。
则应停止试验，重新密封。
1.6 混凝土的抗渗标号以每组六个试件中四个试件未出现渗水吐的最大压力计算，其计算公式为:P=10H-1式中P:抗渗标号H:六个试件中三个渗水时的水压力(MPa) 2、收缩试验2.1 试件在三天龄期(从搅拌混凝土加水时算起)从标准养护室取出并立即移入恒温恒湿测定其初始长度，此后至少按以下规定的时间间隔测量其变形读数:1、3、7、14、28、45、60、90、120、150、180天(从移入恒温恒湿室内算起)。
2.2 测量前先用标准杆校正仪表的零点，并在半天的测量过程中至少再复核1,2次(其中一次在全部试件测读成后)。
如复核时发现零点与原值的偏差超过?0.01mm，调零后应得重新测定。
2.3 试件每次在收缩仪上放置的位置、方向均应保持一致。
试件在放置及取出时应轻稳仔细，勿使碰撞表架及表杆，如发生碰撞，则应取下试件，重新以标准杆复核零点。
2.4试件在恒温恒湿室内应放置在不吸水的搁架上，底面架空，其总支承面积不应大于100乘试件截面边长(?)，每个试件之间应至少留有30?的间隙。
2.5 需要测定混凝土自缩的试件，在三天龄期从标准养护室取出后应立即密封处理，密封处理腊封，至少应涂腊三次，每次涂腊三次，每次涂腊前用浸腊的纱布或腊纸包缠严实，腊封完毕后应套以塑料袋加以保护。

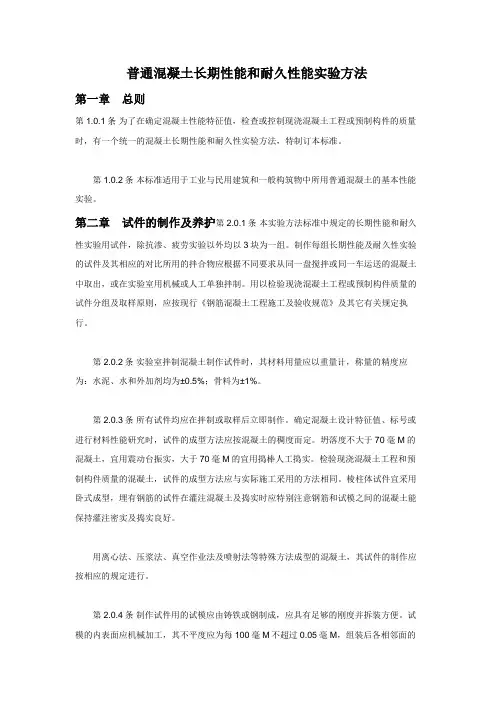

普通混凝土长期性能和耐久性能试验方法第一章总则第1.0.1条为了在确定混凝土性能特征值，检查或控制现浇混凝土工程或预制构件的质量时，有一个统一的混凝土长期性能和耐久性试验方法，特制订本标准。
第1.0.2条本标准适用于工业与民用建筑和一般构筑物中所用普通混凝土的基本性能试验。
第二章试件的制作及养护第2.0.1条本试验方法标准中规定的长期性能和耐久性试验用试件，除抗渗、疲劳试验以外均以3块为一组。
制作每组长期性能及耐久性试验的试件及其相应的对比所用的拌合物应根据不同要求从同一盘搅拌或同一车运送的混凝土中取出，或在试验室用机械或人工单独拌制。
用以检验现浇混凝土工程或预制构件质量的试件分组及取样原则，应按现行《钢筋混凝土工程施工及验收规范》及其它有关规定执行。
第2.0.2条试验室拌制混凝土制作试件时，其材料用量应以重量计，称量的精度应为：水泥、水和外加剂均为±0.5%；骨料为±1%。
第2.0.3条所有试件均应在拌制或取样后立即制作。
确定混凝土设计特征值、标号或进行材料性能研究时，试件的成型方法应按混凝土的稠度而定。
坍落度不大于70毫米的混凝土，宜用震动台振实，大于70毫米的宜用捣棒人工捣实。
检验现浇混凝土工程和预制构件质量的混凝土，试件的成型方法应与实际施工采用的方法相同。
棱柱体试件宜采用卧式成型，埋有钢筋的试件在灌注混凝土及捣实时应特别注意钢筋和试模之间的混凝土能保持灌注密实及捣实良好。
用离心法、压浆法、真空作业法及喷射法等特殊方法成型的混凝土，其试件的制作应按相应的规定进行。
第2.0.4条制作试件用的试模应由铸铁或钢制成，应具有足够的刚度并拆装方便。
试模的内表面应机械加工，其不平度应为每100毫米不超过0.05毫米，组装后各相邻面的不垂直度不应超过±0.5度。
在制作试件前应将试模清擦干净，并应涂以脱模剂。
第2.0.5条用震动台成型时，应将混凝土拌合物一次装入试模，装料时应用抹刀沿试模内壁略加插捣并应使混凝土拌合物高出试模上口。
UDC中华人民共和国国家标准P GB/T 50082 – 20XX普通混凝土长期性能和耐久性能试验方法标准Standard for test methods of long-term performanceand durability of ordinary concrete（征求意见稿）20XX–XX–XX发布20XX–XX–01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准普通混凝土长期性能和耐久性能试验方法标准Standard for test methods of long-term performance and durability of ordinary concreteGB/T 50082 -20XX主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：20X X年X X月1日中国建筑工业(计划)出版社20X X北京前言根据住房和城乡建设部《关于印发2017年工程建设标准规范制修订及相关工作计划的通知》(建标[2016]248号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。
本标准的主要技术内容是：1. 总则；2. 术语；3. 基本规定；4. 抗冻试验；5. 动弹性模量试验；6. 抗水渗透试验；7. 抗氯离子渗透试验；8. 收缩试验；9. 早期抗裂试验；10. 受压徐变试验；11. 碳化试验；12. 混凝土中钢筋锈蚀试验；13. 抗压疲劳变形试验；14. 抗硫酸盐侵蚀试验；15. 碱-骨料反应试验；16. 抗气体渗透试验。
本标准修订的主要技术内容是：1. 收缩试验增加了波纹管法方法；2. 混凝土中钢筋锈蚀试验增加了暴露于氯化物环境的混凝土中钢筋锈蚀试验方法；3. 增加了抗气体渗透试验方法。
本标准由住房和城乡建设部负责管理，由XX公司负责具体技术内容的解释。
执行过程中如有意见和建议，请寄送XX公司建筑材料研究所国家标准《普通混凝土长期性能和耐久性能试验方法标准》管理组（地址：北京市北三环东路30号，邮政编码：********；电子邮件：cabrconcrete@***）。
本标准主编单位：XX公司本标准参编单位：本标准主要起草人：本标准主要审查人：目次1总则 (1)2术语 (2)3基本规定 (3)3.1混凝土取样 (3)3.2试件的横截面尺寸 (3)3.3试件的公差 (3)3.4试件的制作和养护 (3)3.5试验报告 (4)4抗冻试验 (5)4.1慢冻法 (5)4.2快冻法 (8)4.3单面冻融法（又称盐冻法） (11)5动弹性模量试验 (19)6抗水渗透试验 (21)6.1渗水高度法 (21)6.2逐级加压法 (24)7抗氯离子渗透试验 (25)7.1快速氯离子迁移系数法（或称RCM法） (25)7.2电通量法 (30)8收缩试验 (34)8.1非接触法 (34)8.2接触法 (36)8.3波纹管法 (39)9早期抗裂试验 (42)10受压徐变试验 (44)11碳化试验 (48)12混凝土中钢筋锈蚀试验 (50)12.1暴露于碳化环境的混凝土中钢筋锈蚀试验 (50)12.2暴露于氯化物环境的混凝土中钢筋锈蚀试验 (53)13抗压疲劳变形试验 (56)14抗硫酸盐侵蚀试验 (58)15碱-骨料反应试验 (60)16抗气体渗透试验 (62)本标准用词、用语说明 (64)引用标准名录 (65)条文说明 (66)Contents1G ENERAL P ROVISIONS (1)2T ERMS (2)3B ASIC R EQUIREMENTS (3)3.1 Spling (3)3.2 Section Size of Specimen (3)3.3 Tolerance of Specimen (3)3.4 Mixing and Curing of Specimen (3)3.5 Test Report (4)4T EST M ETHODS FOR R ESISTANCE OF C ONCRETE TO F REEZING AND T HAWING (5)4.1 Test Method for Slow Freezing and Thawing (5)4.2 Test Method for Rapid Freezing and Thawing (8)4.3 Test Method for Single-side Freezing and Thawing (11)5T EST M ETHOD FOR D YNAMIC M ODULUS OF E LASTICITY (19)6T EST M ETHODS FOR R ESISTANCE OF C ONCRETE TO W ATER P ENETRATION (21)6.1 Test Method for Depth of Water Penetration (21)6.2 Test Method for Gradual Pressure Loading (24)7T EST M ETHODS FOR R ESISTANCE OF C ONCRETE TO C HLORIDE P ENETRATION (25)7.1 Test Method for Rapid Chloride Migration Coefficient（RCM） (25)7.2 Test Method for Coulomb Electric Flux (30)8T EST M ETHODS FOR S HRINKAGE OF C ONCRETE (34)8.1 Non-contact Method (34)8.2 Contact Method (36)8.3 Corrugated Tubes Method (39)9T EST M ETHOD FOR E ARLY C RACKING OF C ONCRETE (42)10T EST M ETHOD FOR C REEP OF C ONCRETE IN C OMPRESSION (44)11T EST M ETHOD FOR C ARBONIZATION OF C ONCRETE (48)12T EST M OTHOD FOR C ORROSION OF E MBEDDED S TEEL R EINFORCEMENT IN C ONCRETE.. 5012.1 Test Mothod for Corrosion of Embedded Steel Reinforcement in Concrete Exposed to Carbonized Environment (50)12.2 Test Mothod for Corrosion of Embedded Steel Reinforcement in Concrete Exposed to Chloride Environment (53)13T EST M ETHOD FOR F ATIGUE D EFORMATION OF C ONCRETE IN C OMPRESSION (56)14T EST M ETHOD FOR R ESISTANCE OF C ONCRETE TO S ULPHATE A TTACK (58)15T EST M ETHOD FOR A LKALI-AGGREGATE R EACTION (60)16 Test Method for Gas Permeability of Concrete (62)E XPLANATION OF W ORDING IN T HIS S TANDARD (64)L IST OF Q UOTED S TANDARDS (65)A DDITION：E XPLANATION OF P ROVISIONS (66)1.0.1为规范和统一混凝土长期性能和耐久性能试验方法，提高混凝土试验和检测水平，制定本标准。
1.0.2本标准适用于工程建设活动中对混凝土进行的长期性能和耐久性能试验。
1.0.3混凝土长期性能和耐久性能试验除应符合本标准的规定外，尚应符合国家现行标准的规定。
2.0.1混凝土抗冻标号 resistance grade to freezing-thawing of concrete用慢冻法测得的最大冻融循环次数来划分的混凝土的抗冻性能等级。
2.0.2 混凝土抗冻等级 resistance class to freezing-thawing of concrete用快冻法测得的最大冻融循环次数来划分的混凝土的抗冻性能等级。
2.0.3电通量法 test method for coulomb electric flux通过测定通过混凝土试件的电通量来反映混凝土抗氯离子渗透性能的试验方法。
2.0.4 快速氯离子迁移系数法 test method for rapid chloride ions migration coefficient（RCM）通过测定混凝土中氯离子渗透深度，计算得到氯离子迁移系数来反映混凝土抗氯离子渗透性能的试验方法。
简称为RCM法。
2.0.5抗硫酸盐等级 resistance class to sulphate of concrete用抗硫酸盐侵蚀试验方法测得的最大干湿循环次数来划分的混凝土抗硫酸盐侵蚀性能等级。
3 基本规定3.1 混凝土取样3.1.1混凝土取样应符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T 50080中的规定。
3.1.2每组试件所用的拌合物应从同一盘混凝土或同一车混凝土中取样。
3.2 试件的横截面尺寸3.2.1试件的最小横截面尺寸宜按表3.2.1的规定选用。
3.2.2骨料最大公称粒径应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52的规定。
3.2.3试件应采用符合现行行业标准《混凝土试模》JG237规定的试模制作。
3.3 试件的公差3.3.1所有试件的承压面的平面度公差不得超过试件的边长或直径的0.0005。
3.3.2除抗水渗透试件外，其它所有试件的相邻面间的夹角应为90°，公差不得超过0.5°。
3.3.3除特别指明试件的尺寸公差以外，所有试件各边长、直径或高度的公差不应超过1mm。
3.4 试件的制作和养护3.4.1试件的制作和养护应符合现行国家标准《混凝土力学性能试验方法标准》GB/T 50081中的规定。
3.4.2在制作混凝土长期性能和耐久性能试验用试件时，不宜采用憎水性脱模剂。
3.4.3在制作混凝土长期性能和耐久性试验用试件时，宜同时制作与相应耐久性试验龄期对应的混凝土立方体抗压强度试件。
