发动机之进排气系统

汽车发动机的工作原理
汽车发动机是汽车动力系统的核心部件，它通过燃烧燃料产生动力，驱动汽车前进。

汽车发动机的工作原理主要包括吸气、压缩、燃烧和排气四个过程。

首先是吸气过程。

汽车发动机通过进气门，引入空气和燃料混合物。

进气门打开时，汽缸内的活塞向下运动，汽缸容积增大，此时会产生一个负压，使进气门自动打开，吸入空气和燃料混合物。

接着是压缩过程。

活塞开始向上运动，将进气门关闭，汽缸容积逐渐缩小。

在此过程中，汽缸内的空气和燃料混合物被压缩，使其温度和压力显著上升，形成一个高压高温的混合气体。

然后是燃烧过程。

当活塞接近上死点时，由于汽缸内的混合气体已被压缩到一定程度，点火系统发出火花，引燃混合气体。

燃烧过程产生的高温和高压气体使活塞向下突进，驱动曲轴旋转，从而转化为机械能。

最后是排气过程。

随着活塞向上运动再次接近上死点，排气门打开，高温废气通过排气门排出汽缸，同时新的吸气过程开始进行。

整个工作过程中，发动机通过连续不断的吸气、压缩、燃烧和排气循环，实现能量的转化，产生连续的动力输出。

同时，发动机还需要润滑系统、冷却系统、点火系统等辅助系统的配合，确保发动机的正常运行和提供稳定的动力输出。

图解汽车发动机技术之进排气系统发动机进、排气系统的作用是供给发动机新鲜空气，并将燃烧后的废气排出。

发动机进排气系统直接影响发动机的动力性、经济性及排放性能。

01进气系统进气系统的作用是尽可能多、尽可能均匀地向各缸供给可燃混合气或新鲜空气，保证发动机连续运转。

进气系统通常由空气滤清器、节气门体和进气歧管等部件组成，如下图所示。

空气滤清器的主要作用是滤除空气中的杂质等，让洁净的空气进入气缸。

发动机大多使用干式纸滤芯空气滤清器，它由纸滤芯和滤清器外壳组成，滤清器外壳包括滤清器盖和滤清器外壳底座。

节气门体的作用是控制进入发动机的进气量。

在工作过程中空气中的部分杂质遇热会凝结在节气门体上，会造成怠速抖动，熄火等现象，所以要对节气门体进行定期清洗。

进气歧管是指节气门体之后到气缸盖进气道之前的进气管道。

进气歧管必须将空气尽可能均匀地分配到各气缸，因此进气歧管长度应尽量相等。

02排气系统车辆排气系统是指收集并且排放废气的系统，其主要由排气歧管、排气管、三元催化器、谐振器、消声器、排气尾管等部件组成。

汽车排气系统主要有以下作用：①将废气引到车尾排放，防止有害气体进入驾驶室。

②改善发动机的排放污染，减少对大气的危害。

③降低发动机排放废气的噪声。

1、排气系统的类型排气系统一般有单排气系统和双排气系统两种类型，单排气系统应用于直列式发动机和部分 V型发动机，双排气系统用于V/W型发动机。

•单排气系统直列式发动机在排气行程期间，气缸中的废气经排气门进入排气歧管，再由排气歧管进入排气管、三元催化器和消声器，最后由排气尾管排到大气中，如下图所示。

V型发动机有两个排气歧管，在大多数装配V型发动机的车辆上仍采用单排气系统，即通过一个叉形管将两个排气歧管连接到一个排气管上。

•双排气系统有些 V/W型发动机采用两个单排气系统，即每个排气歧管各自连接一个排气管、三元催化器、谐振器、消声器和排气尾管，这种布置形式称为双排气系统，如下图所示。

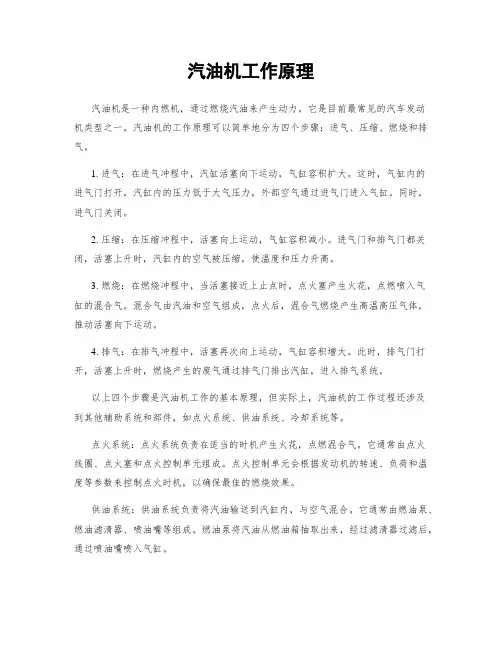

汽油机工作原理汽油机是一种内燃机，通过燃烧汽油来产生动力。

它是目前最常见的汽车发动机类型之一。

汽油机的工作原理可以简单地分为四个步骤：进气、压缩、燃烧和排气。

1. 进气：在进气冲程中，汽缸活塞向下运动，气缸容积扩大。

这时，气缸内的进气门打开，汽缸内的压力低于大气压力，外部空气通过进气门进入气缸。

同时，进气门关闭。

2. 压缩：在压缩冲程中，活塞向上运动，气缸容积减小。

进气门和排气门都关闭，活塞上升时，汽缸内的空气被压缩，使温度和压力升高。

3. 燃烧：在燃烧冲程中，当活塞接近上止点时，点火塞产生火花，点燃喷入气缸的混合气。

混合气由汽油和空气组成，点火后，混合气燃烧产生高温高压气体，推动活塞向下运动。

4. 排气：在排气冲程中，活塞再次向上运动，气缸容积增大。

此时，排气门打开，活塞上升时，燃烧产生的废气通过排气门排出汽缸，进入排气系统。

以上四个步骤是汽油机工作的基本原理，但实际上，汽油机的工作过程还涉及到其他辅助系统和部件，如点火系统、供油系统、冷却系统等。

点火系统：点火系统负责在适当的时机产生火花，点燃混合气。

它通常由点火线圈、点火塞和点火控制单元组成。

点火控制单元会根据发动机的转速、负荷和温度等参数来控制点火时机，以确保最佳的燃烧效果。

供油系统：供油系统负责将汽油输送到汽缸内，与空气混合。

它通常由燃油泵、燃油滤清器、喷油嘴等组成。

燃油泵将汽油从燃油箱抽取出来，经过滤清器过滤后，通过喷油嘴喷入气缸。

冷却系统：冷却系统用于控制发动机的温度，防止过热。

它通常由水泵、散热器、风扇等组成。

水泵将冷却液循环输送到发动机各个部位，吸收热量后，通过散热器散发出去。

风扇可以增加空气流动，提高散热效果。

总结起来，汽油机的工作原理是通过进气、压缩、燃烧和排气四个步骤来产生动力。

同时，点火系统、供油系统和冷却系统等辅助系统和部件的协作，确保汽油机能够高效、稳定地工作。

这种工作原理使得汽油机成为广泛应用于汽车和其他机械设备的可靠动力来源。

汽车发动机的进排气系统1. 引言进排气系统是一台汽车发动机中至关重要的组成部分。

它负责引入新鲜的空气和排出废气，从而保证发动机正常运行和性能的提升。

本文将详细介绍汽车发动机的进排气系统的工作原理、组成部分和常见问题等。

2. 工作原理汽车发动机的进排气系统工作原理主要包括气缸充气、气缸排气和废气处理三个过程。

2.1 气缸充气气缸充气是指在发动机行程的吸气冲程中，通过进气门将新鲜空气引入气缸。

进气门由凸轮轴通过气门机构控制开关，其开启时间和开启程度都会影响空气进入气缸的速度和量。

进气管道会对进气气流进行调节和过滤，以确保空气的清洁和稳定进入。

2.2 气缸排气气缸排气是指在发动机行程的排气冲程中，通过排气门将废气从气缸排出。

排气门的工作由凸轮轴通过气门机构控制，其开启时间和开启程度决定了废气排出的速度和量。

废气通过排气管道进入排气系统，最终排出汽车尾部。

2.3 废气处理废气处理是针对排出的废气进行净化和处理，以满足环境保护的要求。

常见的废气处理方法包括催化转化器和颗粒捕集器等。

催化转化器通过催化剂将废气中的有害物质转化为无害物质，而颗粒捕集器则用于捕集和减少废气中的颗粒物质。

3. 组成部分汽车发动机的进排气系统由多个重要组成部分组成，包括进气系统、排气系统和废气处理系统等。

3.1 进气系统进气系统的主要组成部分包括空气滤清器、进气管道、节气门和进气歧管等。

空气滤清器用于过滤进入发动机的空气，避免粉尘和颗粒物对发动机的损坏。

进气管道将新鲜空气引入发动机，而节气门用于控制进气气流的大小。

进气歧管将进气气流分配到每个气缸中。

3.2 排气系统排气系统的主要组成部分包括排气管道、消声器和尾气管等。

排气管道将废气从气缸排到消声器中，消声器通过减少废气流动的噪音。

最终，废气通过尾气管排出汽车尾部。

3.3 废气处理系统废气处理系统的主要组成部分是催化转化器和颗粒捕集器。

催化转化器通过催化剂将废气中的有害物质转化为无害物质。

汽车发动机排气系统工作原理汽车发动机排气系统是发动机的重要组成部分，它的功能是将燃烧产生的废气从发动机中排出，并起到净化环境和提高发动机性能的作用。

本文将从排气系统的组成、工作原理和主要组件等方面进行介绍。

一、排气系统的组成汽车发动机排气系统由排气歧管、催化转化器、消声器和尾气管等组成。

1. 排气歧管：排气歧管是连接发动机缸体和催化转化器的管道，它的设计能够将发动机排出的废气有效地输送到催化转化器，提供最佳的排气流动性能。

2. 催化转化器：催化转化器是排气系统中的核心部件，其主要作用是将废气中的有害物质，如一氧化碳、氮氧化物等，转化为无害的物质。

它通过使用催化剂，如铂、钯等，将废气中的有害成分催化氧化或还原，从而净化废气。

3. 消声器：消声器是用来减少发动机排气产生的噪音的装置。

它通过运用消音原理和吸声材料，使废气的流动能够产生适当的阻尼和吸收，从而达到降低噪音的效果。

4. 尾气管：尾气管是将经过处理的废气排放到大气中的管道。

一般情况下，尾气管上还会装有尾气嘴，用来改变排气流动的方向和形态，以达到净化环境和美观的目的。

二、排气系统的工作原理汽车发动机排气系统的工作过程主要包括四个步骤：进气、压缩、燃烧和排气。

在这四个步骤中，排气是其中一个最重要的环节。

1. 进气：汽车发动机通过进气门将空气和燃油混合物吸入到气缸内，形成可燃气体。

2. 压缩：活塞向气缸内移动，将进气混合物压缩，增加其密度和压力，为燃烧创造条件。

3. 燃烧：发动机点火后，点燃进气混合物，产生高温高压气体，释放能量推动活塞做功。

4. 排气：在燃烧后，废气会产生，并通过排气门排出。

排气门在发动机的特定时机打开，废气经过排气歧管和催化转化器等组件后，经过消声器减少噪音，并最终排出尾气管。

三、排气系统的主要组件及其功能1. 废气涡轮增压器（可选）：它利用废气的能量驱动涡轮从而帮助提高发动机的进气效率。

2. 废气再循环系统（EGR）：EGR系统将一部分排气重新引入到气缸中，减少氮氧化物的生成和发动机燃烧过程的温度，提高燃烧效率和降低排放。

发动机进气和排气的原理
发动机的进气和排气是引擎操作的两个重要过程，这两个过程共同构成了发动机的工作循环。

下面将介绍发动机进气和排气的基本原理。

1. 进气过程：
在进气过程中，发动机通过进气系统从外界吸入空气。

主要的功能是提供支持燃烧所需的氧气。

以下是进气过程的基本原理：
- 进气门打开：进气门开启时，发动机的活塞处于下行冲程。

活塞向下运动，气缸内的气体排出，以清除上一个工作周期剩余的废气。

- 进气阀门关闭：当活塞到达上止点之前，进气阀关闭。

这样，气缸内的气体被封闭，形成一个密封空间。

- 进气回路形成：进气门关闭后，活塞继续向下运动，气缸内的体积增大，形成负压。

负压将气缸连接的进气道中的空气吸入气缸中。

- 燃油喷射：当进气阀关闭后，燃油喷射器将燃油喷入气缸内，与进入的空气混合形成可燃混合气。

- 进气门关闭：当活塞向上运动时，进气门关闭，封闭气缸中的混合气体。

2. 排气过程：
在排气过程中，发动机通过排气系统将燃烧产生的废气排出。

以下是排气过程的基本原理：
- 排气门打开：活塞到达上止点时，排气门打开。

废气开始从气缸内排出。

- 排气阀门关闭：在排气门打开的同时，进气门关闭，防止新鲜空气进入气缸。

- 排气管排气：废气通过排气管排出发动机，并进入排气系统，最终排到车辆的尾气中去。

通过这种进气和排气的循环，发动机能够不断吸入新鲜空气来支持燃烧，并将废气排出，使发动机能够持续高效地工作。

汽车发动机排气系统
汽车发动机排气系统是指收集和排放废气的系统，主要由排气歧管、排气管、消声管、尾管和共鸣器等组成。

排气歧管是连接发动机排气孔的部件，将各缸的排气歧管汇集在一起，使废气能够通过排气管顺利排出。

在设计排气歧管时，会尽可能使每个气缸的排气阻力相同，以保证每个气缸的排气顺畅。

当汽油和空气混合后进入发动机燃烧，会产生高温高压气体推动活塞。

当气体的能量被释放后，对发动机就不再有价值，这些气体就变成了废气，被排出了发动机。

废气从气缸排出后，会立即进入排气歧管，然后通过排气管排出。

催化转化器是排气系统中的重要组成部分，它含有铂、铑、钯等贵金属元素，能够将废气中的有害物质转化为无害物质，如将一氧化碳和碳氢化合物转化为二氧化碳和水，将氮氧化物还原成氮气。

此外，消声管和尾管等部件也起到降低噪音和净化废气的作用。

整个排气系统在设计和制造过程中需要精确控制每个部件的尺寸、形状和材料，以确保废气的排放顺畅、噪音降低以及减少对环境的影响。

发动机总体结构发动机是现代机械制造中的重要组成部分，其作用是将燃料的化学能转化为机械能，在行驶时驱动汽车前进。

发动机主要由进气系统、燃料系统、点火系统、冷却系统、润滑系统和排气系统等组成。

下面将详细介绍发动机总体结构。

一、进气系统发动机的进气系统是指将空气引入发动机，并与燃料混合进行燃烧的系统。

进气系统包括进气道、进气门、节气门、进气歧管和进气滤清器等。

在汽车行驶过程中，空气通过进气道进入发动机的气缸中。

二、燃料系统燃料系统是指将燃料引入发动机的系统，通过喷油器和点火系统使燃料燃烧，从而产生功率。

燃料系统包括燃油箱、燃油输送管路、喷油器、高压油泵、燃料滤清器和燃料压力调节器等。

在行驶时，燃油从燃油箱流入发动机，进一步被供给到喷油器中。

三、点火系统点火系统是指将高压电能从点火线圈传输到火花塞中，引起燃料与空气的混合物起燃的系统。

在点火过程中，点火线圈把电压提升到很高，并将能量传递到火花塞，使自燃点产生燃烧。

点火系统包括点火线圈、火花塞和点火控制器等。

四、冷却系统冷却系统是维持发动机正常运行的组成部分。

冷却系统通过循环冷却剂，将热能从发动机散发出来，以保持发动机的温度处于最佳工作状态。

冷却系统包括循环泵、水箱、散热器、恒温器和水管等。

五、润滑系统润滑系统是指将润滑油引入发动机各个关键部位，以减少磨损，保持正常的机械运转。

润滑系统包括油泵、油滤器、油底壳和油冷却器等。

排气系统是指将燃烧后的废气从发动机中排放出来的系统。

排气系统包括排气管和消声器等。

排气管和消声器降低噪音和振动，同时通过消除废气还可以改善发动机性能。

汽车发动机的工作原理
汽车发动机是一种内燃机，通过燃烧燃料产生的高温高压气体来驱动车辆。

发动机的工作原理可以简述如下：
1. 进气阶段：发动机工作循环的第一步是进气阶段。

在汽缸中，气门打开，进气门吸入新鲜空气和燃料混合物。

这种混合物被称为可燃混合物。

2. 压缩阶段：进气阶段结束后，活塞开始向上移动，从而把可燃混合物压缩成较小的体积。

在这个过程中，活塞上的气缸壁和活塞顶部产生压力，将可燃混合物压缩到非常高的压力和温度下。

3. 燃烧阶段：当活塞到达最高位置时，火花塞会发射一个火花，引燃可燃混合物。

当燃烧开始时，可燃混合物在极短的时间内燃烧起来，形成高温高压气体。

这些气体的压力会推动活塞向下移动，并转动曲轴。

4. 排气阶段：一旦燃烧过程完成，新鲜空气和燃料的混合物中的能量被释放出来，形成了燃烧产物。

此时，废气阀门打开，废气从排气管中排出，同时气门关闭。

整个工作循环后，进入下一个工作循环，并持续重复以上步骤。

这样，发动机便能够持续不断地提供动力，驱动汽车行驶。

发动机的进气与排气系统解析在汽车发动机中，进气与排气系统扮演着至关重要的角色。

进气系统负责将空气和燃料混合物引入燃烧室，而排气系统则将燃烧产生的废气排出。

这两个系统相互配合，共同实现汽车引擎的高效工作。

本文将对发动机的进气与排气系统进行详细解析。

一、进气系统进气系统的主要部件包括进气道、空气滤清器、进气歧管和气缸。

其工作原理如下：1. 空气滤清器：汽车进气系统中的第一道防线是空气滤清器。

其作用是过滤进入发动机的空气，防止灰尘、沙粒等杂质进入引擎，保护发动机运行顺畅。

2. 进气道：空气滤清器过滤后的空气通过进气道进入发动机。

进气道的设计可影响进气的流量和速度，进而影响发动机的性能。

3. 进气歧管：进入进气道的空气经过进气歧管分配到不同的气缸中。

进气歧管的结构和设计也会对发动机的性能产生一定的影响。

4. 气缸：空气进入气缸后与燃油混合，通过喷油器喷射形成可燃混合气。

然后，在火花塞的作用下，混合气被点燃，完成燃烧过程。

进气系统的设计和优化对发动机的性能和燃油经济性具有重要影响。

例如，增加进气道的直径和长度可以增加进气量，提高发动机的输出功率。

同时，采用进气可变门的技术可以实现进气道的变化尺寸，从而在不同转速下优化进气效果。

二、排气系统排气系统由排气歧管、催化转化器、消声器等组成，其功能是将燃烧后产生的废气排出发动机。

排气系统的工作原理如下：1. 排气歧管：燃烧后的废气从气缸中排出，在排气歧管中进行集中处理，将多个气缸的废气合并到一起。

2. 催化转化器：废气经过排气歧管后进入催化转化器，其中的催化剂能够将有害物质转化成无害物质，减少对环境的污染。

3. 消声器：排气经过催化转化器后进入消声器。

消声器通过设计和设置吸音材料，减少发动机排气产生的噪音。

排气系统的设计和优化可以降低发动机运行时的噪音，并减少废气对环境的污染。

例如，采用不同形状和尺寸的排气管可以改变排气流动的速度和压力，从而影响发动机的输出功率和扭矩。
