提高模具寿命应用技术实例的评论 5编者按: 随着模具工业的不断发展，模具的应用越来越广泛。
目前国内大多数模具企业，模具的使用寿命还比较低，而且缺乏对模具寿命管理的理论认识和指导依据，这不仅会影响模具冲压生产的产品质量，而且会造成模具材料、加工工时等成本的巨大浪费，增加产品的成本并降低生产效率，严重影响模具企业产品市场的竞争力。
摘要: 本文从模具寿命的概念入手，说明了模具的失效形式及原理，通过对影响模具寿命的各方面因素进行分析，提供了模具寿命管理的有效方法和可靠数据。
关键词: 模具寿命模具使用寿命模具失效模具维修寿命管理一、模具寿命的概念原理模具寿命是指在保证制件品质的前提下,模具所能达到的生产次数(冲压次数、成型次数)。
它包括反复刃磨和更换易损件，直至模具的主要部分更换所成形的合格制件总数。
模具使用寿命：模具已经生产的次数。
模具的失效分为非正常失效和正常失效。
非正常失效(早期失效)是指模具未达到一定的工业水平下公认的寿命时就不能工作。
早期失效的形式有塑性变形、断裂、局部严重磨损等。
正常失效是指模具经大批量生产使用，因缓慢塑性变形或较均匀地磨损或疲劳断裂而不能继续工作。
1.模具正常寿命模具正常失效前，生产出的合格产品的数目，叫模具正常寿命，简称模具寿命，模具首次修复前生产出的合格产品的数目，叫首次寿命；模具一次修复后到下一次修复前所生产出的合格产品的数目，叫修模寿命。
模具寿命是首次寿命与各次修复寿命的总和。
2.模具失效形式及原理模具种类繁多，工作状态差别很大，损坏部位也各异，但失效形式归纳起来大致有三种，即磨损、断裂、塑性变形。
①.磨损失效模具在工作时，与成形坯料接触，产生相对运动。
由于表面的相对运动，接触表面逐渐失去物质的现象叫磨损。
磨损失效可分以下几种：a. 疲劳磨损两接触表面相对运动时，在循环应力(机械应力与热应力)的作用下，使表面金属疲劳脱落的现象称为疲劳磨损。
b. 气蚀磨损和冲蚀磨损金属表面的气泡破裂，产生瞬间的冲击和高温，使模具表面形成微小麻点和凹坑的现象叫气蚀磨损。
液体和固体微小颗粒反复高速冲击模具表面，使模具表面局部材料流失，形成麻点和凹坑的现象叫冲蚀磨损。
c. 磨蚀磨损在摩擦过程中，模具表面和周围介质发生化学或电化学反应，再加上摩擦力的机械作用，引起表面材料脱落的现象叫磨蚀磨损。
在模具与工件(或坯料)相对运动中，磨损往往是以多种形式并存，并相互影响。
②.断裂失效模具出现大裂纹或分离为两部分和数部分丧失工作能力时，成为断裂失效。
断裂可分为塑性断裂和脆性断裂。
模具材料多为中、高强度钢，断裂的形式多为脆性断裂。
脆性断裂又可分为一次性断裂和疲劳断裂。
③.塑性变形失效模具在工作时承受很大的应力，而且不均匀。
当模具的某个部位的应力超过了当时温度下模具材料的屈服极限时，就会以晶格滑移、孪晶、晶界滑移等方式产生塑性变形，改变了几何形状或尺寸，而且不能修复再工作时，叫塑性变形失效。
塑性变形的失效形式表现为镦粗、弯曲、形腔胀大、塌陷等。
模具的塑性变形是模具金属材料的屈服过程。
是否产生塑性变形，起主导作用的是机械负荷以及模具的室温强度。
在高温下工作的模具，是否产生塑性变形，主要取决于模具的工作温度和模具材料的高温强度。

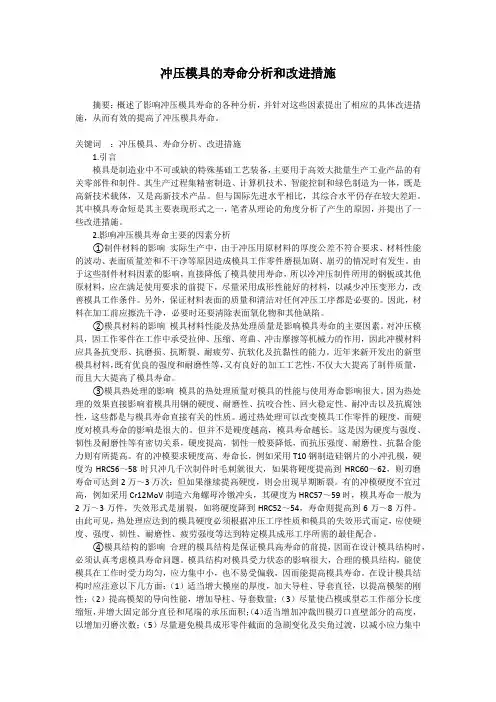

二、影响冲压模具寿命的主要因素研究表明：模具的使用寿命与模具结构设计、模具钢材选用、热处理、表面处理、机械加工研磨、线切割工艺，冲压设备、冲压材料及工艺，模具润滑、保养维修水平差等诸多因素有关。
其中引起模具失效的各种因素中，模具结构不合理、选材不当约占25%，热处理不当约占45%，工艺问题约占10%；设备问题、滑润问题等因素约占20%。
1.合理的模具结构设计模具结构对模具受力状态的影响很大，合理的模具结构能使模具工作时受力均匀，不易偏载，应力集中小。
模具设计的原则是保证足够的强度、刚度、同心度、对中性和合理的冲裁间隙，并减少应力集中，以保证由模具生产出来零件符合设计要求。
因此对模具的主要工作零作（如冲模的凸、凹模等）要求其导向精度高、同心度和中性好及冲裁的间隙合理。
在进行模具设计时，应着重考虑的是：①.设计凸模时必须注意导向支撑和对中保护。
特别是设计小孔凸模时采用导向装置结构，能保证模具零件相互位置的精度，增加模具抗弯曲、抗偏载的能力，避免模具不均匀磨损，从而延长模具寿命。
②. 对小孔、夹角、窄槽等薄弱部位进行补强，为了减少应力集中，要以圆弧过渡，圆弧半径R可取3～5mm。
③. 整体模具的凹圆角半径很易造成应力集中，并引起开裂，对于结构复杂的凹模采用镶拼结构，减少应力集中。
④. 冲模的凸、凹模圆角半径R不仅对冲压件成形有较大的影响，而且对于模具的磨损及寿命也影响很大。
设计时应从保证成型零件充分接触的前提下尽可能放大，避免产生倒锥，影响冲件脱料出模，如圆角半径R过小且没有光滑过渡，则容易产生裂纹。
⑤.合理增大间隙，改善凸模工作部分的受力状态，使冲裁力、卸件力和推件力下降，凸、凹模刃口磨损减少。
一般情况下，冲裁间隙放大可以延长切飞边模寿命。
⑥.模架应有良好的刚性，不要仅仅满足强度要求，模座厚度不宜太薄，至少应设计到45mm以上。
浮动模柄可避免冲床对模具导向精度的不良影响。
凸模应紧固牢靠，装配时要检查凸模或凹模的轴线对水平面的垂直度以及上下底面之间的平行度。
⑦.模具的导向机构精度。
准确和可靠的导向，对于减少模具工作零件的磨损，避免凸、凹模啃伤影响极大，尤其是无间隙和小间隙冲裁模、复合模和连续模则更为有效。
为提高模具寿命，必须根据工序性质和零件精度等要求，正确选择导向形式和确定导向机构的精度。
一般情况下，导向机构的精度应高于凸、凹模配合精度。
连续模具应设计4根导柱导向，这样导向性能好。
因为增加了刚度，保证了凸、凹模间隙均匀，确保凸模和凹模不会发生碰切现象。
⑧.排样方式与搭边值大小对模具寿命的影响很大，过小的搭边值，往往是造成模具急剧磨损和凸、凹模啃伤的主要原因。
从节约材料出发，搭边值愈小愈好，但搭边值小于一定数值后，对模具寿命和剪切表面质量不利。
在冲裁中有可能被拉入模具间隙中，使零件产生毛刺，甚至损坏模具刃口，降低模具寿命。
因此在考虑提高材料利用率的同时，必须根据零件产量、质量和寿命，确定排样方法和搭边值。
2.合理选择模具材料冲压模具工作时要承受冲击、振动、摩擦、高压和拉伸、弯扭等负荷，甚至在较高的温度下工作（如冷挤压），工作条件复杂，易发生磨损、疲劳、断裂、变形等现象。
因此，模具材料的性能对模具的寿命影响较大，不同材质的模具寿命往往不同，对模具工作零件材料的要求比普通零件也高。
①.根据模具的工作条件、生产批量以及材料本身的强韧性能来选择模具用材，应尽可能选用品质好的钢材。
a.材料的使用性能应具有高硬度(58~64HRC)和高强度，并具有高的耐磨性和足够的韧性，热处理变形小，有一定的热硬性。
b.材料的工艺性能良好,具有可锻性、淬硬性、淬透性、淬火裂纹敏感性和磨削加工性、热稳定性和耐热疲劳性等。
通常根据冲压件的材料特性、生产批量、精度要求等，选择性能优良的模具材料，同时兼顾其工艺性和经济性。
在大批量生产选用模具材料时，应选用长寿命的模具材料，如硬质合金，高强韧、高耐磨模具钢(如SKD11,SLD,DC53等)；对小批量或新产品试制可采用国产的45#、Cr12等模具材料；对于易变形、易断裂失效的通用模具，需要选用高强度、高韧性的材料DF-2；热冲模则要选用具有良好的韧性、强度、耐磨性和抗冷热疲劳性能的材料（如DAC）。
②.对模具材料要进行质量检测，模板要符合供货协议要求，模板的化学成份要符合国际上的有关规定。
只有在确信模具材料合格的情况下，才能使用。
③.模具钢材生产厂家采用电渣重熔钢H13时要确保内部质量，避免可能出现的成份偏析、杂质超标等内部缺陷,要采用超声波探伤等无损检测技术检查，确保钢材内部质量良好，避免可能出现的冶金缺陷，将废品及早剔除。
根据碳化物偏析对模具寿命的影响，必须限制碳化物的不均匀度，对精密模具和负荷大的细长凸模，必须选用韧性好强度高的模具钢，碳化物不均匀度应控制为不大于3级。
Cr12钢碳化物不均匀度3级要比5级耐用度提高1倍以上。
如果碳化物偏析严重，可能引起过热、过烧、开裂、崩刃、塌陷、拉断等早期失效现象。
而对于直径小于或等于50mm的高合金钢，其碳化物不均匀性一般在4级以内，可满足一般模具使用要求。
通过锻造能有效改善工具钢的碳化物偏析，一般锻造后可降低碳化物偏析2级，最多为3级。
3.合理选择热处理工艺热处理不当是导致模具早期失效的重要原因，从模具失效分析得知，45%的模具失效是由于热处理不当造成的。
模具热处理包括钢材锻造后的退火，粗加工以后高温回火或低温回火，精加工后的淬火与回火，电火花、线切割以后的去应力低温回火。
只有冷热加工很好相互配合，才能保证良好的模具寿命。
①.模具型腔大而壁薄时需要采用正常淬火温度的上限，以使残留奥氏体量增加，使模具不致胀大。
快速加热法由于加热时间短，氧化脱碳倾向减少，晶粒细小，对碳素工具钢大型模具淬火变形小。
②.对高速钢采用低淬、高回工艺比较好，淬火温度低，回火温度偏高，可大大提高韧性，尽管硬度有所降低，但对提高因折断或疲劳破坏的模具寿命极为有效。
通常Cr12MoV钢淬火加热温度为1000℃，油冷，然后220℃回火。
如能在这种热处理以前先行热处理一次，即加热至1100℃保温，油冷，700℃高温回火，则模具寿命能大幅度提高。
③.采用低温氮碳共渗工艺，表面硬度可达1200HV，也能大大提高模具寿命。
低温电解渗硫可降低金属变形时的摩擦力，提高抗咬粘性能。
使用6W6Mo5Cr4V钢制作冷挤压凸模，经低温氮碳共渗后，使用寿命平均提高1倍以上，再经低温电解渗硫处理可以进一步提高寿命50%。
④.模具淬火后存在很大的残留应力，它往往引起模具变形甚至开裂。
为了减少残留应力，模具淬火后应趁热进行回火，回火应充分，回火不充分易产生磨前裂纹。
对碳素工具钢，200℃回火1h，残留应力能消除约50%，回火2h残留应力能消除约75%～80%，而如果500～600℃回火1h，则残留应力能消除达90%。
⑤.回火后一般为空冷，在回火冷却过程中，材料内部可能会出现新的拉应力，应缓冷到100～120℃以后再出炉，或在高温回火后再加一次低温回火。
4. 合理的模具表面强化工艺模具表面强化的主要目的的是提高模具表面的耐磨性、耐蚀性和润滑性能。
表面强化处理工艺主要有气体氮化法、离子氮化法、点火花表面强化法、渗硼、TD法、CVD法、PVD法、激光表面强化法、离子注入法、等离子喷涂法等。
①. 气体软氮化：使氮在氮化温度分解后产生活性氮原子，被金属表面吸收渗入钢中并且不断自表面向内扩散，形成氮化层。
模具经氮化处理后，表面硬度可达HV950～1200，使模具具有很高的红硬度和高的疲劳强度，并提高模具表面光洁的度和抗咬合能力。
