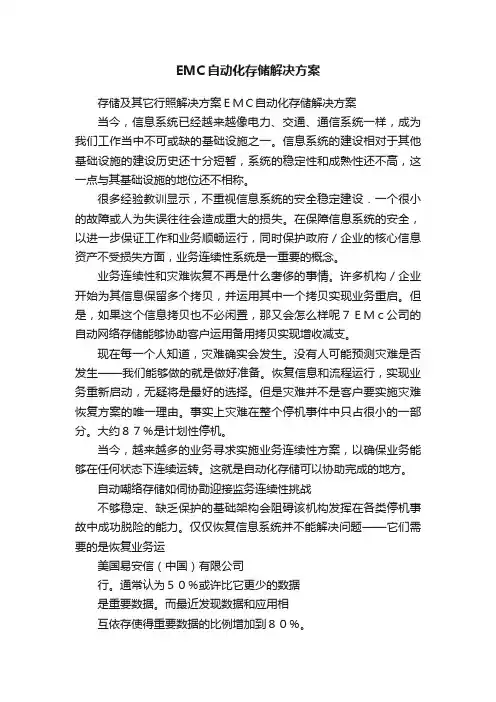

EMC自动化存储解决方案存储及其它行照解决方案ＥＭＣ自动化存储解决方案当今，信息系统已经越来越像电力、交通、通信系统一样，成为我们工作当中不可或缺的基础设施之一。

信息系统的建设相对于其他基础设施的建设历史还十分短暂，系统的稳定性和成熟性还不高，这一点与其基础设施的地位还不相称。

很多经验教训显示，不重视信息系统的安全稳定建设．一个很小的故障或人为失误往往会造成重大的损失。

在保障信息系统的安全，以进一步保证工作和业务顺畅运行，同时保护政府／企业的核心信息资产不受损失方面，业务连续性系统是一重要的概念。

业务连续性和灾难恢复不再是什么奢侈的事情。

许多机构／企业开始为其信息保留多个拷贝，并运用其中一个拷贝实现业务重启。

但是，如果这个信息拷贝也不必闲置，那又会怎么样呢７ＥＭｃ公司的自动网络存储能够协助客户运用备用拷贝实现增收减支。

现在每一个人知道，灾难确实会发生。

没有人可能预测灾难是否发生——我们能够做的就是做好准备。

恢复信息和流程运行，实现业务重新启动，无疑将是最好的选择。

但是灾难并不是客户要实施灾难恢复方案的唯一理由。

事实上灾难在整个停机事件中只占很小的一部分。

大约８７％是计划性停机。

当今，越来越多的业务寻求实施业务连续性方案，以确保业务能够在任何状态下连续运转。

这就是自动化存储可以协助完成的地方。

自动嘲络存储如伺协勖迎接监务连续性挑战不够稳定、缺乏保护的基础架构会阻碍该机构发挥在各类停机事故中成功脱险的能力。

仅仅恢复信息系统并不能解决问题——它们需要的是恢复业务运美国易安信（中国）有限公司行。

通常认为５０％或许比它更少的数据是重要数据。

而最近发现数据和应用相互依存使得重要数据的比例增加到８０％。

ＥＭｃ自动网络存储协助政府／企业保护关键性资产——数据的互相依赖性使得所有应用都变得非常关键。

整合能够实现全面保护，能够在需要时为数据制作多份本地和／或远程拷贝，也能够在业务正常访问数据的同时执行保护流程。

运用自动化网络存储，客户可以彻底消除对麻烦且不可靠的基于磁带的数据保护方式的依赖。

九个容灾解决方案EMC容灾技术和业务连续性服务方案某保险公司（以下简称客户）向EMC公司提出建立容灾方案的想法。

但容灾技术和方案的设计极其复杂，客户不能提供具体需求的情况较为普遍。

了解客户的初步设想后，EMC公司根据以往经过多次验证的经验和成熟的业务连续性服务集成方法论，帮助客户从评估现有服务水平入手，定义业务需求，调研高可用性和恢复技术，设计基础架构，进行技术测试和实施，开发业务连续性技术，实施容灾测试演习，建立更新与维护制度，建立资源管理、改进考评体系，使容灾方案真正做到“养兵千日，用兵一时”。

设计思路EMC在业务连续性服务方面有着一套完整的实施方法论，称做业务连续性服务集成方法论（Business Continuity Solution Integration，简称BCSI）。

它是EMC通过对多年实施业务连续性和容灾服务所积累的经验进行总结和提炼，开发出来的业务连续性实施方法论模型，该实施方法在全球众多相关项目中广为使用并得到验证。

根据客户的容灾地点的选择考虑范围，EMC针对生产站点和容灾站点之间的距离推荐三种技术方案。

第一个是北京、成都，距离在1000公里以上，EMC推荐使用SRDF SAR单跳数据复制方案，该方案对于链路的带宽没有具体要求，可以满足任何链路带宽和RPO需求。

第二个是南京、杭州、苏州等地，距离在3个小时车程以内，EMC 推荐使用SRDF异步数据复制方案，如果链路带宽允许的话，可以考虑对最关键的业务数据实施同步复制保护; 如果链路带宽比较低，也可以考虑SRDF SAR单跳数据复制模式。

第三个是同城(外高桥、张江、漕河径)容灾，EMC 推荐使用SRDF同步数据复制方案，根据灾备地点和目前生产中心之间的物理距离，建议在同城的模式下，可以采用SRDF同步方式，对核心业务数据采用同步保护模式。

三种方案同城同步方案如图所示。

而城域容灾方案中，根据灾备地点和目前生产中心之间的物理距离，建议在城域的模式下，对核心业务数据采用同步/异步保护模式。

目录自动网络存储 (2)概述 (3)武汉地税局背景 (3)EMC自动网络存储解决方案 (3)基础架构的比较 (5)武汉地税局当前IT基础架构 (5)武汉地税局运用EMC自动网络存储 (5)EMC公司在整个信息生命周期内提供全方位服务 (6)解决方案概述 (7)数据集中的实现 (8)SAN结构实现高性能、高可用性和架构的灵活性 (8)跨架构的资源管理 (9)SnapView支持Server free备份和决策支持系统的数据抽取 (10)MirrorView实现远程容灾系统 (11)Hardware硬件 (15)CLARiiON CX700存储系统 (15)Connectrix交换机 (16)Services 服务 (16)EMC存储整合和容灾方案的扩展性 (18)自动网络存储多年以来，EMC公司一直在创新方面在市场中发挥领头羊的作用。

现在，我们是唯一能够提供集成方案满足您的所有存储需要的公司――自动网络存储。

♦什么是自动网络存储？它是EMC公司独具的向客户提供集成式存储区域网络、网络附加存储和内容寻址存储基础架构的能力，能够满足您的所有信息需要――您的性能应用程序、您的协作和流处理应用程序、您的固定内容。

而且，我们已经为此开展了全面测试―它们能够相互协同工作，能够与大多数客户拥有的任何服务器、交换机和网络配合工作。

♦为何采用自动网络存储？因为，只有当您的信息实现联网，能够为所有人所用并实现自动管理时，您才可能在不增加复杂性的情况下获得技术进步的益处。

自动网络存储协助您降低成本，并同时获得业务连续性、灵活性和可管理性。

♦为何选择EMC公司？这很简单，唯有EMC公司拥有如此远见，能够会同合作伙伴和联盟伙伴提供所有这些自动网络存储产品，也只有EMC公司100%致力于自动网络存储――我们的经历和结果能够充分证明这一点。

概述武汉地税局背景武汉地税局是省政府的重要部门。

在以经济建设为中心的改革大潮中，政府工作的重点是为经济建设保驾护航。

SRDF容灾解决方案概述SRDF（Symmetrix Remote Data Facility）是EMC公司推出的一种用于数据中心容灾的解决方案。

它基于EMC的Symmetrix存储阵列，可以实现数据的实时复制和故障切换，确保业务的高可用性和数据的持久性。

SRDF容灾解决方案的核心思想是通过将数据从一个数据中心复制到另一个数据中心，以实现数据的容灾备份和灾难恢复。

该解决方案主要包括以下几个组件和功能：1. Symmetrix存储阵列：SRDF解决方案是基于EMC的Symmetrix存储阵列的，它提供了高性能、高可靠性的存储能力，可以支持大规模的数据中心和关键业务的容灾需求。

2. 全局地址空间（Global Address Space）：SRDF利用全局地址空间将多个数据中心中的存储设备组织成一个逻辑的存储池。

这样，复制的数据可以跨越不同的存储设备进行传输和存储，从而实现数据的灾难恢复和容灾备份。

3. 三种复制模式：SRDF提供了三种不同的复制模式，分别是同步模式、半同步模式和异步模式。

同步模式要求主节点将数据写入到备份节点后，必须等待备份节点将数据写入存储设备后才返回，从而确保数据的一致性；半同步模式要求主节点将数据写入到备份节点后，只需等待备份节点将数据传输到存储设备后才返回；异步模式则没有同步需求，主节点将数据写入到备份节点后立即返回。

4. 快照和克隆：SRDF可以基于存储设备的快照和克隆功能来实现灾难恢复和容灾备份。

快照是存储设备对当前数据的一种镜像，可以用于快速恢复数据。

克隆是对整个存储设备创建的一个完全相同的副本，可以在灾难发生时替代主设备以恢复业务。

5. 自动故障切换和恢复：SRDF可以自动检测主节点的故障，并将业务切换到备份节点，从而实现业务的高可用性和灾难恢复。

一旦主节点故障，SRDF会自动将备份节点上的数据激活，并启动数据的传输和恢复过程。

6. 灾难恢复测试：SRDF还提供了灾难恢复测试功能，可以定期模拟灾难场景，检查容灾解决方案的可用性和有效性。

EMC VNX5400存储容灾技术解决方案2017年8月易安信电脑系统（中国）有限公司;..一、需求分析随着各行业数字化进程的推进，数据逐渐成为企事业单位的运营核心，用户对承载数据的存储系统的稳定性要求也越来越高。

虽然不少存储厂商能够向用户提供稳定性极高的存储设备，但还是无法防止各种自然灾难对生产系统造成不可恢复的毁坏。

为了保证数据存取的持续性、可恢复性和高可用性，远程容灾解决方案应运而生，而远程复制技术则是远程容灾方案中的关键技术之一。

远程复制技术是指通过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。

正常情况下，系统的各种应用运行在生产中心的计算机系统上，数据同时存放在生产中心和容灾中心的存储系统中。

当生产中心由于断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关措施，将网络、数据线路切换至容灾中心，并且利用容灾中心已经搭建的计算机系统重新启动应用系统。

容灾系统最重要的目标就是保证容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据的连续性和完整性，而如何解决生产中心到容灾中心的数据复制和恢复则是容灾备份方案的核心内容。

本方案采用EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）的数据复制技术。

它是由磁盘阵列自身实现数据的远程复制和同步，即磁盘阵列将对本系统中的存储器写I/O操作复制到远端的存储系统中并执行，保证生产数据和备份数据的一致性。

由于这种方式下数据复制软件运行在磁盘阵列内，因此较容易实现生产中心和容灾容灾中心的生产数据和应用数据或目录的实时拷贝维;..护能力，且一般很少影响生产中心主机系统的性能。

如果在容灾中心具备了实时生产数据、备用主机和网络环境，那么就可以当灾难发生后及时开始业务系统的恢复。

;..;..二、 设计拓扑图设计说明：1、2台存储和业务服务器同时接入到SAN网络中，互相能访问；2、两台存储之间通过光鲜链路分别连接2个控制器，实现存储冗余。

EMC VNX5400存储容灾技术解决方案2017年8月易安信电脑系统（中国）有限公司页脚内容1一、需求分析随着各行业数字化进程的推进，数据逐渐成为企事业单位的运营核心，用户对承载数据的存储系统的稳定性要求也越来越高。

虽然不少存储厂商能够向用户提供稳定性极高的存储设备，但还是无法防止各种自然灾难对生产系统造成不可恢复的毁坏。

为了保证数据存取的持续性、可恢复性和高可用性，远程容灾解决方案应运而生，而远程复制技术则是远程容灾方案中的关键技术之一。

远程复制技术是指通过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。

正常情况下，系统的各种应用运行在生产中心的计算机系统上，数据同时存放在生产中心和容灾中心的存储系统中。

当生产中心由于断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关措施，将网络、数据线路切换至容灾中心，并且利用容灾中心已经搭建的计算机系统重新启动应用系统。

容灾系统最重要的目标就是保证容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据的连续性和完整性，而如何解决生产中心到容灾中心的数据复制和恢复则是容灾备份方案的核心内容。

本方案采用EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）的数据复制技术。

它是由磁盘阵列自身实现数据的远程复制和同步，即磁盘阵列将对本系统中的存储器写I/O操作复制到远端的存储系统中并执行，保证生产数据和备份数据的一致性。

由页脚内容2于这种方式下数据复制软件运行在磁盘阵列内，因此较容易实现生产中心和容灾容灾中心的生产数据和应用数据或目录的实时拷贝维护能力，且一般很少影响生产中心主机系统的性能。

如果在容灾中心具备了实时生产数据、备用主机和网络环境，那么就可以当灾难发生后及时开始业务系统的恢复。

页脚内容3二、设计拓扑图页脚内容4设计说明：1、2台存储和业务服务器同时接入到SAN网络中，互相能访问；2、两台存储之间通过光鲜链路分别连接2个控制器，实现存储冗余。

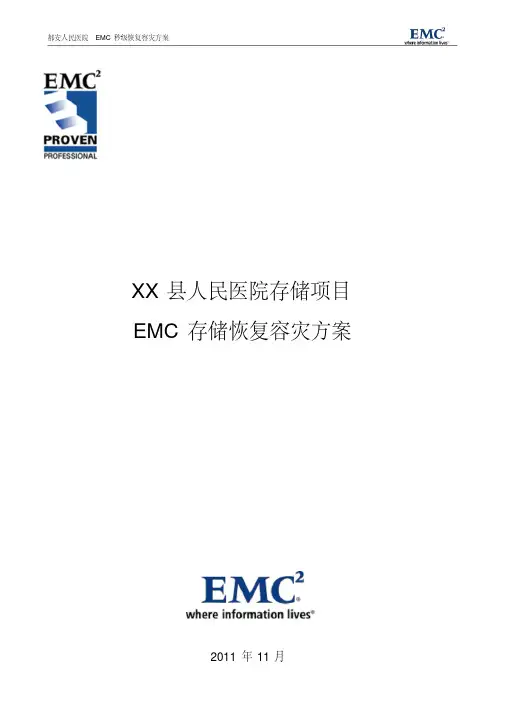

XX县人民医院存储项目EMC存储恢复容灾方案2011年11月目录第1章 EMC主备存储容灾互切说明 (2)1.1 XX医院IT现状简述 (2)1.2 存在的主要问题 (2)1.3 EMC的解决方案 (2)1.4 主备存储、容灾装置等发生故障时切换说明 (4)1.5 医疗行业及国内部分容灾案例 (5)第2章生产存储性能和容灾存储可用性说明 (9)2.1 生产存储VNX5100的性能说明 (9)2.2 生产存储VNX5100的空间分配 (11)2.3 生产存储VNX5100的性能监控和解决建议 (11)2.4 容灾存储的可用性说明 (12)第3章实施步骤、效果说明和测试方案 (13)3.1 整个EMC Recoverpoint实施步骤和时间预估 (13)3.2 效果说明 (13)3.3 测试目的 (14)3.4 测试环境说明 (14)3.5 服务器系统 (15)3.5.1常见系统故障 (15)3.5.2常见系统维护 (15)3.6 测试项目设置 (16)3.7 具体测试内容 (17)3.7.1数据一致性测试 (19)3.7.2数据容灾故障恢复测试 (20)3.7.3容灾:任意时间点回滚测试 (22)3.7.4容灾: 容灾存储恢复至主存储数据测试 (24)3.7.5容灾:主存储误操作数据恢复测试 (25)第4章 EMC秒级恢复容灾方案RecoverPoint介绍 (27)4.1 EMC RecoverPoint介绍 (27)第1章EMC 主备存储容灾互切说明1.1 XX 医院IT 现状简述1?Copyright 2011 E MC Corporation. All rights reserved.主机房备用机房HIS/PACS*28口san-switch*2LAN都安县人民医院信息系统现状NX43台数据库服务器，包括HIS 、LIS 、PACS 等。

存储使用一台EMC NX4。

1.2 存在的主要问题1，保存全院关键业务数据的存储只有一台，存在单点故障，一旦出现灾难事件，全院业务将受到影响。
