数码管动态显示的51单片机时钟设计

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍 (4)1.1 设计课题设计任务 (4)1.2 设计课题的功能要求说明 (4)1.3 设计课的设计总体方案介绍及工作原理说明 (4)二、设计课题的硬件系统的设计 (5)2.1硬件系统各模块功能简要介绍 (5)2.1.1 AT89C52简介 (5)2.1.2 按键电路 (6)三、设计课题的软件系统的设计 (6)3.1 使用单片机资源的情况 (6)3.2 软件系统个模块功能简要介绍 (7)3.3 软件系统程序流程框图 (7)3.4 软件系统程序清单 (7)四、设计课题的设计结论、仿真结果、误差分析 (9)4.1 设计结论及使用说明 (9)4.2 仿真结果 (10)结束语 (12)参考文献 (12)附录 (13)附录A:程序清单 (13)一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。

本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。

51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。

本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。

本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。

接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。

将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。

软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。

本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。

通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。

2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。

它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。

51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。

51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。

其存储器分为程序存储器（ROM）和数据存储器（RAM）。

程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。

51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。

51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。

1、电子闹钟的硬件系统框架：设计出电子闹钟的基本整体框架。

2、电子闹钟的电源设计：采用交直流供电电源。

电子钟一般采用数码管等显示介质，因而必须以交流供电为主，以直流电源为后备辅助电源。

3、电子闹钟的主机电路设计：主要有1）系统时钟电路设计：对时间要求不是很高，只要能使系统可靠起振并稳定运行就行。

2）系统复位电路设计：本系统采用的是RC复位方式3）按键与按钮电路设计：按键与按钮电路设计中关键要考虑的就是按键的去抖动问题。

本系统采用软件去抖。

考虑到对时和设定闹铃时间操作的使用频率不高，为了精简系统和降低成本，本系统只设置两个按键。

a）SET键，对应系统的不同工作状态，具有3个功能：在复位后的待机状态下，用于启动设定时间参数（对时或定闹）；在设定时间参数状态而且不是设定最低位（即分个位）的状态下，用于结束当前位的设定，当前设定位下移；在设定最低位（分个位）的状态下，用于结束本次时间设定。

b）+1键，用于对当前设定位进行加1操作。

4）闹铃声光指示电路设计：本系统采用声音指示，关键元件是蜂鸣器。

4、电子闹钟的显示电路设计：设计一个由LED数码管组成的显示电路，显示采用共阳极数码管，其目的是为了简化限流电路的设计和实现亮度可调的要求。

一功能模、设计指标：1. 显示时、分、秒。

2. 可以24小时制或12小时制。

3. 具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。

校时时钟源可以手动输入或借用电路中的时钟。

4. 具有正点报时功能，正点前10秒开始，蜂鸣器1秒响1秒停地响5次。

5. 为了保证计时准确、稳定，由晶体振荡器提供标准时间的基准信号。

二、设计要求：1. 画出总体设计框图，以说明数字钟由哪些相对独立的块组成，标出各个模块之间互相联系，时钟信号传输路径、方向和频率变化。

并以文字对原理作辅助说明。

2. 设计各个功能模块的电路图，加上原理说明。

3. 选择合适的元器件，在面包上接线验证、调试各个功能模块的电路，在接线验证时设计、选择合适的输入信号和输出方式，在充分电路正确性同时，输入信号和输出方式要便于电路的测试和故障排除。

51单片机数码管时钟电路的设计设计一个51单片机数码管时钟电路，让我们开始吧。

一、设计思路该数码管时钟电路的设计主要包括以下几个方面：1.使用DS1302时钟芯片获取真实时间；2.使用I2C总线方式将DS1302时钟芯片与51单片机连接；3.使用74HC595芯片驱动数码管显示；4.使用按键控制时钟的设置和调节；5.使用蜂鸣器发出报警声；6.使用LED指示灯显示时钟状态。

二、硬件设计部分数码管显示部分：1.使用4位共阳数码管作为时分显示器，使用1位共阳数码管作为秒显示器；2.使用8片74HC595芯片级联起来，将时分秒数据传输到数码管显示；3.设置共阳数码管的通阳管为P0口，设置74HC595的DS（串行数据输入）、SH（上升沿锁存）、STCP（74HC595的8位锁存输出）引脚接到P1.2、P1.3、P1.4端口；4.设置8个控制引脚接到P1.5～P1.12端口。

实时时钟部分：1.使用DS1302时钟芯片连接到P2.0、P2.1、P2.2、P2.3、P2.4、P2.5、P2.6、P2.7端口；2.设置时钟复位引脚接到P0.1端口，时钟传输使能引脚接到P0.2端口。

按键输入部分：1.设置按键S1接到P3.2端口，按键S2接到P3.3端口；2.设置按键的上拉电阻，使其处于高电平状态；3.设置按键的下降沿触发外部中断，以便检测按键的按下事件。

其他部分：1.设置蜂鸣器接到P0.0端口，并使用普通电阻限流；2.设置LED指示灯接到P0.7端口。

三、软件设计部分1.初始化函数：初始化P0、P1、P2、P3口的状态；2.DS1302驱动函数：包括初始化DS1302芯片和读写DS1302寄存器的函数；3.74HC595驱动函数：包括初始化74HC595芯片，以及向74HC595芯片发送8位数据的函数；4.数码管显示函数：将时分秒数据按位转换为对应的数字和状态，并调用74HC595驱动函数显示；5.按键检测函数：检测按键的按下事件，并根据按键事件的不同触发不同的操作；6.报警函数：当设定时间到达时，将触发报警声，并控制LED灯闪烁；7.主函数：循环读取DS1302时间，并更新数码管显示，检测按键事件，触发报警。

一、设计内容该课程设计是利用MCS-51单片机内部的定时／计数器、中断系统、以及行列键盘和LED显示器等部件，设计一个单片机电子时钟。

设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。

二、电子时钟设计思想：用定时／计数器T0，工作于定时，采用方式1，对12MHZ的系统时钟进行定时计数，初值设为XXYY〔自己计算〕。

形成定时时间为50ms。

用片内RAM的7BH单元对50ms 计数，计20次产生秒计数器78H单元加1，秒计数器加到60那么分计数器79H单元加1，分计数器加到60那么时计数器7AH单元加1，时计数器加到24那么时计数器清0。

然后把秒、分、时计数器分成十位和个位放到8个数码管的显示缓冲区，通过数码管显示出来。

显示格式为小时十位、小时个位---分十位、分个位---秒十位、秒个位。

在处理过程中加上了按键判断程序，能对按键处理。

三、MCS-51单片机系统简介单片机应用系统由硬件系统和软件系统两局部组成。

硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。

软件系统包括监控程序和各种应用程序。

在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。

与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和I\O接口，使单片机应用系统能够运行。

在一个单片机应用系统中，往往都会输入信息和显示信息，这就涉及键盘和显示器。

在单片机应用系统中，一般都根据系统的要求配置相应的键盘和显示器。

配置键盘和显示器一般都没有统一的规定，有的系统功能复杂，需输入的信息和显示的信息量大，配置的键盘和显示器功能相对强大，而有些系统输入/输出的信息少，这时可能用几个按键和几个LED 指示灯就可以进行处理了。

在单片机应用系统在中配置的键盘可以是独立键盘，也可能是矩阵键盘。

显示器可以是LED指示灯，也可以是LED数码管，也可以是LCD显示器，还可以使用CRT显示器。

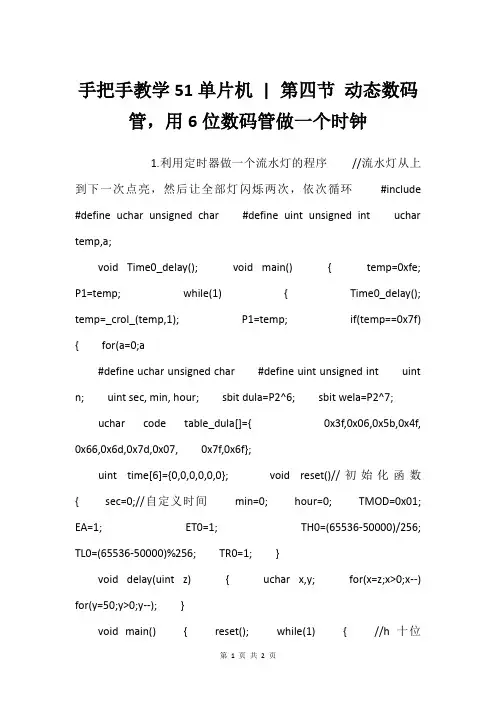

手把手教学51单片机| 第四节动态数码管，用6位数码管做一个时钟1.利用定时器做一个流水灯的程序//流水灯从上到下一次点亮，然后让全部灯闪烁两次，依次循环#include #define uchar unsigned char #define uint unsigned int uchar temp,a;void Time0_delay(); void main() { temp=0xfe; P1=temp; while(1) { Time0_delay(); temp=_crol_(temp,1); P1=temp; if(temp==0x7f) { for(a=0;a#define uchar unsigned char #define uint unsigned int uint n; uint sec, min, hour; sbit dula=P2^6; sbit wela=P2^7;uchar code table_dula[]={ 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f};uint time[6]={0,0,0,0,0,0}; void reset()//初始化函数{ sec=0;//自定义时间min=0; hour=0; TMOD=0x01; EA=1; ET0=1; TH0=(65536-50000)/256; TL0=(65536-50000)%256; TR0=1; }void delay(uint z) { uchar x,y; for(x=z;x>0;x--) for(y=50;y>0;y--); }void main() { reset(); while(1) { //h 十位dula=1; P0=table_dula[time[0]]; dula=0; P0=0xff; wela=1; P0=0xfe; wela=0; delay(1); //h 个位dula=1; P0=table_dula[time[1]]; dula=0; P0=0xff; wela=1; P0=0xfd; wela=0; delay(1); //min 十位dula=1; P0=table_dula[time[2]]; dula=0; P0=0xff; wela=1; P0=0xfb; wela=0; delay(1); //min 个位dula=1; P0=table_dula[time[3]]; dula=0; P0=0xff; wela=1; P0=0xf7; wela=0; delay(1); //sec 十位dula=1; P0=table_dula[time[4]]; dula=0; P0=0xff; wela=1; P0=0xef; wela=0; delay(1); //sec 个位dula=1; P0=table_dula[time[5]]; dula=0; P0=0xff; wela=1; P0=0xdf; wela=0; delay(1); } }void Time_0() interrupt 1 { n++; if(n==20) { n=0; sec++; if(sec==60) { sec=0; min++; if(min==60) { min=0; hour++; if(hour==24) { sec=0;min=0;hour=0; } } } } time[0]=hour/10; time[1]=hour%10; time[2]=min/10; time[3]=min%10; time[4]=sec/10; time[5]=sec%10; TH0=(65536-50000)/256; TL0=(65536-50000)%256; }。

单片机课程设计报告多功能电子数字钟姓名:学号:班级：指导教师：目录一课程设计题目—-—-———--—--—-—--------—-——---—- 3二电路设计--------——-——---—--——---——--————-——--—- 4三程序总体设计思路概述——-------———-——--——5四各模块程序设计及流程图——--—---------——6五程序及程序说明见附录-—-——————-—-—---—-- ＊*六课程设计心得及体会-----————-————--——--—- 11七参考资料—-—-—---—--———-———--————-—-----—----—-—12一题目及要求本次单片机课程设计在Proteus软件仿真平台下实现，完成电路设计连接，编程、调试，仿真出实验结果。

具体要如下：用8051单片机设计扩展6位数码管的静态或动态显示电路，再连接几个按键和一个蜂鸣器报警电路，设计出一个多功能电子钟,实现以下功能: (1)走时（能实现时分秒,年月日的计时）（2）显示(分屏切换显示时分秒和年月日，修改时能定位闪烁显示）(3）校时(能用按键修改和校准时钟）(4)定时报警（能定点报时）本次课程设计要求每个学生使用Proteus仿真软件独立设计制作出电路图、完成程序设计和系统仿真调试,验收时能操作演示.最后验收检查结果,评定成绩分为：（1)完成“走时+显示+秒闪”功能—-——及格(2）完成“校时修改”功能---—中等(3）完成“校时修改位闪"---—良好(4)完成“定点报警”功能，且使用资源少----优秀二电路设计（电路设计图见附件电路图）（1）采用89C51型号单片机（2）采用8位共阴数码管（3）因为单片机输出高电平时输出的电流不足以驱动数码管,所以在P0口与8位数码管之间加74LS373来驱动数码管（4）P2口与数码管选择位直接加74LS138译码器（5）蜂鸣器接P3。

7口。

33第2卷　第22期产业科技创新　2020，2（22）：33~34Industrial Technology Innovation 基于51单片机实现LED数码管静态与动态显示的设计浅析龙　志（广州大学松田学院，广州　增城　511370）摘要：随着社会的发展，在我们日常的生活中，数码管的应用随处可见，尤其是在电子应用设计显示等方面常常发挥着非常重要的作用，因此研究数码管的显示有非常重要的现实意义。

数码管我们可以分为静态显示和动态显示，这两种显示有着本质的区别，静态显示的特点是占用CPU 时间少，显示便于监测和控制，显示字形稳定，而动态数码管的显示，效果相对静态显示亮度差少许，但成本较低。

本设计主要是基于51单片机，先通过结合集成芯片74HC573对LED 数码管静态显示的硬件电路设计与分析，进一步拓展到采用芯片74HC138与LED 数码管动态显示的硬件电路设计与分析，最终实现两种不同的电路设计显示的方法。

关键词：LED 数码管；静态显示；动态显示；51单片机中图分类号：TP368.12　文献标识码：A　文章编号：2096-6164（2020）22-0033-02随着电子应用技术的不断发展，显示电路在电子设计应用方面更加广泛，尤其是LED 数码管显示在各行各业中的应用更加重要，如红绿交通灯显示，电子时钟显示，家电产品功能显示等方面都需要用到LED 数码管作为显示。

因此，对LED 数码管的显示控制有着非常重要的现实意义。

因此我们要实现LED 数码管的熟练显示控制，我们必须要根据数码管的特点来进行分析和设计，数码管有静态显示和动态显示的两种方法，接下对这两种电路作详细的分析与设计，最终实现对LED 数码管静态与动态的两种不同显示设计方法。

1　数码管静态显示电路设计数码管静态显示设计是利用MCS-51单片机结合两片集成芯片74HC573，实现对4个LED 数码管的显示控制。

具体设计如图1所示：图1　数码管静态显示设计电路图本电路设计主要是利用单片机的P0口来实现对数码管的位选控制与段选的控制，P0口之所以能够正确的对数码管进行位选与段选的控制，关键是在于设计中使用了芯片74HC573。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。

键盘采用动态扫描方式。

利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。

单片机电子时钟课程设计报告一、设计目的。

本课程设计旨在通过单片机技术的应用，设计并制作一个简单的电子时钟。

通过这一设计，学生将能够掌握单片机的基本原理和应用，培养学生的动手能力和创新意识，提高学生的实际操作能力。

二、设计原理。

本电子时钟采用单片机作为控制核心，通过晶振产生的时钟信号来实现时间的计时和显示。

利用数码管来显示小时和分钟，通过按键来调整时间。

同时，通过蜂鸣器发出报时信号，实现基本的闹钟功能。

三、设计方案。

1. 硬件设计。

（1）单片机选择，本设计选用常见的51单片机作为控制核心，具有成本低、易于编程的特点。

（2）时钟电路，采用晶振作为时钟信号源，通过单片机的定时器来实现时间的计时。

（3）显示模块，采用数码管来显示小时和分钟，通过数码管的扫描显示来实现时间的动态显示。

（4）按键输入，设计按键来调整时间，包括调整小时和分钟。

（5）报时功能，通过蜂鸣器来实现基本的报时功能，可以设置闹钟时间。

2. 软件设计。

（1）时钟控制，通过单片机的定时器来实现时间的计时和更新。

（2）显示控制，设计数码管的扫描显示程序，实现时间的动态显示。

（3）按键处理，设计按键扫描程序，实现对时间的调整。

（4）报时功能，设计蜂鸣器的报时程序，实现基本的闹钟功能。

四、设计实现。

1. 硬件实现。

根据上述设计方案，完成了电子时钟的硬件连接和布线，保证各个模块之间的正常通讯和工作。

2. 软件实现。

编写了单片机的程序，实现了时钟的计时、显示和控制功能，保证了电子时钟的正常运行。

五、实验结果。

经过调试，电子时钟能够准确显示当前的时间，并能够通过按键调整时间和设置闹钟功能，报时功能也能够正常工作。

六、总结与展望。

通过本课程设计，学生掌握了单片机的基本原理和应用，培养了动手能力和创新意识。

在今后的学习和工作中，学生将能够更好地应用单片机技术，设计和制作更加复杂的电子产品。

同时，也为学生今后的科研和创新工作奠定了良好的基础。

51单片机的电子时钟设计一、引言随着科技的发展和人们对时间的准确度的要求日益提高，电子时钟成为了人们生活中不可缺少的一部分。

本文将介绍一种基于51单片机的电子时钟设计。

二、硬件设计1.主控部分本设计使用了51单片机作为主控芯片，51单片机具有丰富的接口资源和强大的处理能力，非常适合用于电子时钟的设计。

2.显示部分采用了数码管显示屏作为显示部分。

为了提高显示的清晰度，我们选用了共阳数码管。

使用4位数码管即可显示时、分和秒。

3.时钟部分时钟部分由振荡器和RTC电路构成。

振荡器提供时钟脉冲信号，RTC 电路实现对时钟的准确计时。

4.按键部分按键部分采用矩阵按键，以实现对时间的设置和调整。

三、软件设计1.系统初始化在系统初始化阶段，需要对硬件进行初始化设置。

包括对I/O口的配置，定时器的初始化等。

2.时间设置用户可以通过按键设置当前的时间。

通过矩阵按键扫描，检测到用户按下了设置键后，进入时间设置模式。

通过按下加减键，可以增加或减少时、分、秒。

通过按下确认键，将设置的时间保存下来。

3.时间显示在正常运行模式下，系统将会不断检测当前的时间，并将其显示在数码管上。

通过对时钟模块的调用，可以获取当前的时、分、秒并将其显示出来。

4.闹钟功能在时间设置模式下，用户还可以设置提醒闹钟的功能。

在设定时间到来时，系统会发出蜂鸣器的声音，提醒用户。

四、测试与验证完成软硬件设计后，进行测试与验证是必不可少的一步。

通过对硬件的连线接触检查和软件的功能测试，可以确保整个设计的正确性和可靠性。

五、总结通过本次设计，我对51单片机的使用和原理有了更清晰的认识，同时也对电子时钟的设计和制作有了更深入的了解。

电子时钟作为一种常见的电子产品，在我们的日常生活中发挥了重要的作用。

这次设计过程中，我遇到了许多问题，但通过查阅资料并与同学一起探讨，最终解决了问题。

相信通过不断的学习和实践，我可以在未来的设计中取得更好的成果。

＃include〈reg52.h〉//#include＃include<intrins。

h〉#define uchar unsigned char＃define uint unsigned intsbit dula=P2^6；sbit wela=P2^7；sbit key1=P3^4；sbit key2=P3^5;sbit key3=P3^6;sbit beep=P2^3;unsigned code table［］=｛0x3f ，0x06 ，0x5b , 0x4f ，0x66 ，0x6d ，0x7d ，0x07 ，0x7f ，0x6f ，0x77 ，0x7c，0x39 , 0x5e , 0x79 ，0x71}；uchar num1,num2，s,s1,m，m1，f，f1,num,numf,nums,dingshi；uchar ns，ns1，nf，nf1，numns，numnf;void delay(uint z）；void keyscan ();void keyscan1 (）;void alram();void display（uchar m，uchar m1，uchar f，ucharf1，uchars，uchars1）; void display0（uchar nf，uchar nf1，uchar ns,uchar ns1）；void main（）｛TMOD=0x01；//设定定时器0工作方式1TH0=（65536—46080）/256 ；TL0=(65536—46080）％256 ；EA=1；//开总中断ET0=1；//开定时器0中断TR0=1；//启动定时器0中断numns=12；numnf=0;while(1)｛if（dingshi==0)｛keyscan （）;display(m，m1,f，f1，s，s1）；alram(）；｝else｛keyscan1 ()；display0（nf,nf1，ns，ns1);｝｝｝void keyscan (）｛if（key1==0){delay（10);if(key1==0）nums++；if (nums==24)nums=0;while（!key1);display（m，m1,f，f1,s，s1）；}if（key2==0)｛delay（10）；if(key2==0)numf++；if (numf==60)numf=0；while（!key2）；display(m，m1，f,f1,s,s1)；｝if(key3==0)｛delay（10);if(key3==0)｛dingshi=～dingshi；while(！key3)display（m，m1,f，f1，s,s1)；｝｝/＊if(key4==0)｛delay（10）；if(key4==0)｛flag=1;while（！key4）；display（m，m1，f,f1,s，s1）；}｝＊/｝void keyscan1(）｛if（key1==0）｛delay（10）;if（key1==0)numns++；if (numns==24)numns=0;while（！key1）；// display（nf，nf1,ns,ns1）；｝if(key2==0）｛delay（10）;if（key2==0)numnf++；if (numnf==60)numnf=0;while(！key2）；// display(nf,nf1，ns，ns1）；｝if(key3==0){delay（10）；if(key3==0）{dingshi=0；while（!key3)；// display(m,m1,f，f1，s，s1）；}}｝void alram（）｛if（（numnf==numf）＆&（numns==nums）)beep=0;if（（（numnf+1==numf）&＆（numns==nums)）＆＆(dingshi==0））//一分钟报时提示beep=1;｝void display0（uchar nf，uchar nf1,uchar ns，uchar ns1）//闹钟显示函数｛nf=numnf％10;nf1=numnf/10；ns=numns%10；ns1=numns/10；/＊wela=1；P0=0xc0；//送位选数据wela=0；P0=0xff；＊/dula=1；P0=table[ns1］;dula=0；P0=0xff;wela=1；P0=0xfe；wela=0;delay（1）;dula=1；P0=table［ns]|0x80；dula=0;wela=1；P0=0xfd;wela=0；delay(1）;dula=1;P0=table［nf1］;dula=0;P0=0xff;wela=1；P0=0xfb；wela=0；delay(1)；dula=1;P0=table［nf]；dula=0；P0=0xff;wela=1；P0=0xf7;wela=0；delay(1);}void display（uchar m,uchar m1,uchar f，ucharf1，uchars，uchars1) //时间显示｛dula=1；P0=table［m1]；//秒位第1位dula=0；P0=0xff；wela=1；P0=0xef;wela=0；delay（1）；dula=1；P0=table［m]；// 秒位第2位dula=0；P0=0xff;wela=1；wela=0;delay(1)；dula=1；P0=table[s1]; //时位第一位dula=0；P0=0xff；wela=1;P0=0xfe；wela=0；delay（1）;dula=1；P0=table［s］|0x80；dula=0;P0=0xff;wela=1;P0=0xfd;wela=0;delay（1)；dula=1；P0=table［f1］；//分位第一位dula=0；P0=0xff；wela=1;P0=0xfb；wela=0；delay(1）；dula=1;P0=table[f］|0x80；dula=0;P0=0xff;wela=1；P0=0xf7;wela=0；delay(1);｝void T0_timer（) interrupt 1{TH0=（65536—46080）/256 ;TL0=（65536—46080)%256 ;num2++；if(num2==20）{num++；num2=0；m=num％10；m1=num/10;f=numf%10；f1=numf/10；s=nums%10；s1=nums/10；if（num==59）{num=0；numf++；if（numf==59){numf=0；nums++；}if （nums==24）nums=0;｝｝｝void delay(uint z）{uint x,y;for(x=110；x〉0;x—-)for(y=z；y>0；y—-）;}。

基于51单片机的简易电子钟设计孟羽佳【摘要】in this paper, STC89C51 microcontroller as the core controller, on its pin connected to other electronic components and peripheral circuits, the design of an electronic clock. The electronic clock display time is the realization of digital control, digital tube is used in this design is 6 digital tube, to achieve the "time", "sub", "seconds" digital display, the interval between them with digital tube decimal point to segmentation, using74HC573 to drive six 8 digital tube latch, and generates a clock pulse using quartz crystal, and the use of single-chip internal timer count, through the program and control circuit in the digital tube dynamic display. This paper provides a simple and inexpensive design, the majority of electronic technology enthusiasts can refer to and make their own.%本文以STC89C51单片机为核心控制器,在它的引脚上接上其他电子元器件以及外围电路,设计了一个电子时钟.这个电子钟显示时间是用数码管实现的,本设计选用的数码管是6位数码管,以分别实现对"时"、"分"、"秒"进行数字显示,它们之间的间隔用数码管上的小数点来分割,采用74HC573锁存器来驱动六位8段数码管,并利用石英晶振产生时钟脉冲,并利用单片机内部的定时器计数,通过程序和外围电路控制数码管进行动态显示.本文提供一种简单且廉价的设计方案,广大的电子科技爱好者可以参考并自行制作.【期刊名称】《电子测试》【年(卷),期】2017(000)007【总页数】4页(P24-26,28)【关键词】电子钟;数码管;STC89C51单片机【作者】孟羽佳【作者单位】东北林业大学机电工程学院,黑龙江哈尔滨,150040【正文语种】中文电子钟是当前市面上十分普及的计时装置，它成本低廉，计时准确，而且由于其显示装置可以发光，因此夜间也清晰可见，它的性价比是比较高的，现在人们尤其是在青年人群中，使用电子计时装置的人数已经大大超过了传统的上弦表。

51单片机数码管动态显示分析51单片机数码管动态显示是一种常见的数字显示方式，其主要通过控制不同位数的数码管，使其依次显示数字，从而实现数字动态显示的效果。

以下将从原理和实现两个方面对51单片机数码管动态显示进行分析。

一、原理分析51单片机数码管动态显示的原理主要分为两部分，分别为定时器控制和位选控制。

定时器控制：在51单片机中使用定时器是为了保证数字动态显示的稳定性。

通过定时器中断的方式来控制数码管的显示时间，使得每个数字都有足够的时间显示，并且切换速度平稳。

位选控制：在数码管动态显示过程中，需要依次控制不同位数的数码管显示数字。

这是通过位选控制器实现的，它会依次选中各位数码管，并显示出要显示的数字。

这个过程会不停地重复，从而实现数字的动态显示。

二、实现分析51单片机数码管动态显示的实现需要以下几个步骤：1. 确定使用的数码管数量及其接口：需要确定使用几个数码管以及它们的引脚分别对应的单片机IO口。

2. 编写显示函数：编写一个函数来控制数码管的动态显示，其中需要实现定时器中断以及位选控制的功能。

3. 循环调用显示函数：将编写好的显示函数放到主函数中进行调用，并不断地循环执行，从而实现数字的动态显示。

需要注意的是，在编写显示函数的过程中，需要确定定时器中断的时间间隔、位选控制的顺序以及每个数码管对应的IO口。

这些因素会直接影响到数字的显示效果，因此需要仔细调试以达到最佳的显示效果。

在实现过程中，还需要考虑到如何读取用户输入并将其显示在数码管上。

一种常见的方式是通过外部按键来读取用户输入，然后通过数码管动态显示的方式，将输入的数字依次显示出来。

总之，51单片机数码管动态显示是一种常见的数字显示方式，其实现原理和步骤相对比较简单。

需要注意的是，在实际应用中还需要结合实际需求进行相应的调整，以达到最佳的显示效果。

基于51单片机的电子时钟设计
电子时钟是一种使用电子元件和计算机技术制造的时计，它可以显示年、月、日、时、分、秒等时间信息，并且具有显示精确、功能齐全、操
作简便等特点。

本文将基于51单片机设计一个电子时钟。

一、硬件设计：
1.时钟模块：我们可以使用DS1302时钟模块作为实时时钟芯片，它
可以提供精确的时间信息，并且可以通过单片机与之进行通信。

2.显示模块：我们可以使用共阳数码管进行时间的显示，将时钟设计
成6位7段显示器。

3.按键模块：我们可以使用按键作为输入方式，通过按键调整时间信息。

二、软件设计：
1.初始化：首先，我们需要初始化时钟模块和显示模块，使它们正常
工作。

同时，设置时钟的初始时间为系统当前时间。

2.获取时间：通过与时钟模块的通信，获取当前的时间信息，包括年、月、日、时、分、秒等。

3.显示时间：将获取到的时间信息通过显示模块显示出来，分别显示
在6个数码管上。

4.时间调整：通过按键模块的输入，判断用户是否需要调整时间。

如
果需要，可以通过按键的不同组合来调整时、分、秒等时间信息。

5.刷新显示：通过不断更新显示模块的输入信号来实现时钟的流动性，保持秒针不断运动的效果。

6.时间保存：为了保证时钟断电后依然能够保持时间，我们需要将时
钟模块获取到的时间信息保存在特定的EEPROM中。

7.闹钟功能：可以通过按键设置闹钟，当到达闹钟时间时，会通过蜂
鸣器发出响声。

以上就是基于51单片机的电子时钟设计方案。

通过对硬件和软件的
综合设计，我们可以实现一个功能齐全的电子时钟。
