直流接触器选型

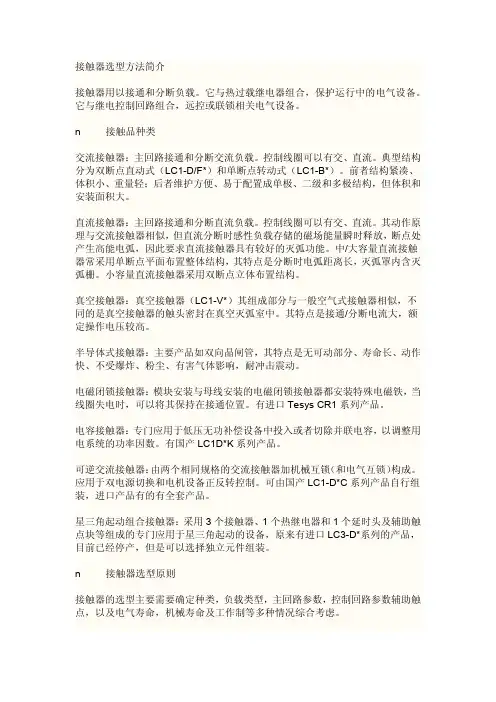

接触器选型方法简介接触器用以接通和分断负载。

它与热过载继电器组合，保护运行中的电气设备。

它与继电控制回路组合，远控或联锁相关电气设备。

n 接触品种类交流接触器：主回路接通和分断交流负载。

控制线圈可以有交、直流。

典型结构分为双断点直动式（LC1-D/F*）和单断点转动式（LC1-B*）。

前者结构紧凑、体积小、重量轻；后者维护方便、易于配置成单极、二级和多极结构，但体积和安装面积大。

直流接触器：主回路接通和分断直流负载。

控制线圈可以有交、直流。

其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生高能电弧，因此要求直流接触器具有较好的灭弧功能。

中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。

小容量直流接触器采用双断点立体布置结构。

真空接触器：真空接触器（LC1-V*）其组成部分与一般空气式接触器相似，不同的是真空接触器的触头密封在真空灭弧室中。

其特点是接通/分断电流大，额定操作电压较高。

半导体式接触器：主要产品如双向晶闸管，其特点是无可动部分、寿命长、动作快、不受爆炸、粉尘、有害气体影响，耐冲击震动。

电磁闭锁接触器：模块安装与母线安装的电磁闭锁接触器都安装特殊电磁铁，当线圈失电时，可以将其保持在接通位置。

有进口Tesys CR1系列产品。

电容接触器：专门应用于低压无功补偿设备中投入或者切除并联电容，以调整用电系统的功率因数。

有国产LC1D*K系列产品。

可逆交流接触器：由两个相同规格的交流接触器加机械互锁（和电气互锁）构成。

应用于双电源切换和电机设备正反转控制。

可由国产LC1-D*C系列产品自行组装，进口产品有的有全套产品。

星三角起动组合接触器：采用3个接触器、1个热继电器和1个延时头及辅助触点块等组成的专门应用于星三角起动的设备，原来有进口LC3-D*系列的产品，目前已经停产，但是可以选择独立元件组装。

n 接触器选型原则接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。

接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

施耐德品牌的接触器选型引言概述：接触器是电气控制系统中不可或缺的元件，用于控制电路的开关与断开。

施耐德作为全球领先的电气设备制造商，提供了多种类型的接触器，以满足不同应用场景的需求。

本文将从四个方面介绍施耐德品牌的接触器选型，包括额定电流与额定电压、接触器类型、接触器特性以及应用场景。

一、额定电流与额定电压1.1 额定电流：施耐德接触器的额定电流范围广泛，从几安培到几千安培不等。

在选型时，需根据实际负载电流确定所需的额定电流，以确保接触器能够正常工作并有足够的安全余量。

1.2 额定电压：施耐德接触器的额定电压范围也非常宽广，从几伏到几千伏不等。

在选择接触器时，需根据电路的额定电压确定所需的额定电压，以确保接触器能够承受电路的工作电压并保持稳定的工作状态。

1.3 综合考虑：在进行接触器选型时，需要综合考虑负载电流、额定电压以及其他因素，如环境温度、开关次数等。

施耐德提供了详细的产品参数与技术手册，可根据实际需求进行选择。

二、接触器类型2.1 直流接触器：施耐德的直流接触器适用于直流电路的控制，具有快速响应、高可靠性和较长的使用寿命等特点。

根据不同的负载类型和控制方式，可选择不同的直流接触器。

2.2 交流接触器：施耐德的交流接触器适用于交流电路的控制，具有低功耗、低噪音和较高的开关频率等特点。

根据负载电流和控制电压，可选择不同的交流接触器。

2.3 特殊型接触器：施耐德还提供了一些特殊型接触器，如防爆型接触器、太阳能接触器等，以满足特殊环境或应用的需求。

在特殊情况下，可根据实际要求选择相应的特殊型接触器。

三、接触器特性3.1 寿命与可靠性：施耐德接触器具有较长的机械寿命和电气寿命，能够在重复的开关操作中保持稳定的性能。

此外，施耐德接触器还具有较高的抗震动和抗冲击能力，能够适应恶劣的工作环境。

3.2 动作特性：施耐德接触器的动作特性包括动作时间、释放时间和动作电流等。

根据实际应用需求，可选择适合的动作特性，以确保接触器能够在预定的时间内完成开关操作。

专业求精独特创新ProfessionalImproveDistinctiveInnovation●BCZ4-100/10BCZ4-200/10BCZ4-400/10●BCZ4-500/10BCZ4-630/10●BCZ4-800/10BCZ4-1000/10BCZ4-1250/10●BCZ4-1600/10BCZ4-2000/10高压单极直流接触器BCZ4系列直流接触器选型手册（单极750V ）BCZ4系列高压直流接触器用途BCZ4系列直流接触器是我公司BCZ系列直流接触器的一款新开发产品额定工作电压1500VDC,最大工作电压1800V DC额定工作电流100A,200A,400A,500A,630A,800A,1000A,1250A,1600A,2000A。

适用于电力牵引机车、轨道交通、光伏发电以及电动汽车、蓄电池车辆的的起动、停止和电动叉车、通信电源等领域的电源切换及不间断电源系统。

符合标准《GB14048.1-2012低压开关设备控制设备第1部分总则》《GB14048.4-2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）》《GB/T25890.1-2010轨道交通地面装置直流开关设备第1部分：总则 《GB/T25890.3-2010轨道交通地面装置直流开关设备第3部分：户内直流隔离开关、负荷开关和接地开关》《GBT17196-2017连接器件连接铜导线用的扁形快速连接端头安全要求》 《IEC60077-1》《IEC60077-2》型号及含义BC Z4-□/1022□线圈电压代号常开常闭辅助触头数量常开常闭主触头数量额定电流设计序号主回路为直流企业代号接线导线尺寸型号BCZ4-10020040063080012502000主电路铜排mm2根30x52根40x52根50x52根80x53根100x5导线mm235952402根1852根240主要技术参数产品型号BCZ4-100/10BCZ4-100/01BCZ4-200/10BCZ4-200/01BCZ4-400/10额定工作电流I e(DC-1)Rated Operational Current100A200A400A 额定绝缘电压U iRated Insulation Voltage690V1000V额定分断能力400VDC Rated Breaking Capacity L/R≤1ms100A200A400A L/R=15ms54A108A216A短路接通电流能力100msShort circuit current capability120A240A480A 临界电流Critical Current0A机械寿命Mechanical Endurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage B1：24V B2：48V B3：110V B4：220V AC：110V AC：220V AC：380V线圈功耗Coil PowerDissipation＜12W＜13W＜21W 发热电流I th(Ta=70℃)Continuous Current100A200A400A 短时过载耐受电流（100ms）Short-time Overload Current2000A4000A8000A 重量Weight0.93kg 1.2kg 1.45kg 主触头材料Main Contacts Material AgSnO2污染等级Pollution DegreePD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts nfiguration-1NO+1NC1NO+1NC辅助触头分断能力Auxiliary contact breaking capacity AC-15AC400V/2A AC24V-250V/4A AC380-440V/3A DC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A产品型号BCZ4-500/10BCZ4-630/10额定工作电流I e(DC-1)Rated Operational Current500A630A额定绝缘电压U iRated Insulation Voltage2000V额定分断能力750VDC Rated Breaking Capacity1L/R≤1ms500A630A L/R=15ms270A340A短路接通电流能力Short circuit current capability5000A100ms6300A100ms 临界电流Critical Current0A机械寿命Mechanical Endurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min 线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage B1：24V B2：48V B3：110V B4：220V AC：110V AC：220V AC：380V线圈功耗Coil Power Dissipation80W发热电流I th(Ta=70℃)Continuous Current500A630A 短时过载耐受电流（100ms）Short-time Overload withstand Current10kA12.6kA 重量Weight7kg主触头材料Main Contacts Material AgSnO2污染等级Pollution DegreePD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts Configuration4×(1NO+1NC)4×snap-action Switch LXW2-11辅助触头分断能力Auxiliary contact breaking apacity AC-15AC400V/2A AC24V-250V/4AAC380-440V/3ADC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A产品型号BCZ4-800/10BCZ4-1000/10BCZ4-1250/10额定工作电流I e(DC-1)Rated Operational Current800A1000A1250A额定绝缘电压U iRated Insulation Voltage2000V额定分断能力750VDC Rated Breaking Capacity L/R≤1ms800A1000A1250A L/R=15ms432A540A675短路接通电流能力100msShort circuit current capability8000A10000A12500A 临界电流Critical Current0A机械寿命MechanicalEndurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage Z1：24V Z2：48V Z3：110V Z4：220V AC：110V AC：220V AC：380V线圈功耗Coil PowerDissipation启动：＜230W保持：＜20W发热电流I th(Ta=70℃)Continuous Current800A1000A1250A 短时过载耐受电流（100ms）Short-time Overload Current16kA20kA25kA 重量Weight10kg主触头材料Main Contacts Material AgSnO2污染等级Pollution Degree PD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts nfiguration2NO+2NC辅助触头分断能力Auxiliary contact breaking apacity AC-15AC400V/2A AC24V-250V/4A AC380-440V/3A DC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A产品型号BCZ4-1600/10BCZ4-2000/10额定工作电流I e(DC-1)Rated Operational Current16002000额定绝缘电压U iRated Insulation Voltage2000V额定分断能力750VDC Rated Breaking Capacity L/R≤1ms:1600AL/R=15ms:864AL/R≤1ms:2000AL/R=15ms:1080A短路接通电流能力Short circuit current capability16000A100ms20000A100ms 临界电流Critical Current0A机械寿命Mechanical Endurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage B1：24V B2：48V B3：110V B4：220V AC：110V AC：220V AC：380V线圈功耗Coil PowerDissipation120W发热电流I th(Ta=70℃)Continuous Current1600A2000A 短时过载耐受电流（100ms）Short-time Overload Current32kA40kA 重量Weight27kg主触头材料Main Contacts MaterialAgSnO2污染等级Pollution DegreePD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts nfiguration4×(1NO+1NC)4×snap-action Switch LXW2-11辅助触头分断能力Auxiliary contact breaking capacity AC-15AC400V/2A AC24V-250V/4A AC380-440V/3A DC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A外形及安装尺寸60+-62542-?4.89650BCZ4-100/10BCZ4-200/10BCZ4-400/10BCZ4-500/10,BCZ4-630/10BCZ4-800/10,BCZ4-1000/10,BCZ4-1250/10BCZ4-1600/10,BCZ4-2000/10接线图BCZ4-□/10BCZ4-□/01BCZ4-□/20BCZ4-□/20UNBCZ4-□/20BCZ4-□/20UN注：UN代表产品主触点串联成单极使用。

1适用范围CZ0直流接触器 CZ0系列直流接触器主要适用于额定电压至440V，额定电流至600A的直流线路中用于远距离地接通与分断直流电路，并适用于直流电动机的频繁起动，停止换向及反接制动。

符合标准：GB 14048.4 IEC 60947-4-1。

2型号及含义CZ 0-□/□ □常合主触头参数量常分主触头参数量接触器额定工作电流设计序号直流接触器4其它4.2 分类按约定发热电流分40A、100A、150A、250A、400A、600A六种。

CZ0-40灭弧线圈：1.5A、2.5A、5A、10A、20A、40A六种规格供用选择。

3.1 触头在额定电压时的分断能力。

常闭主触头常开及常闭触头临界分断能力3.2 主触头通断能力及电动、热稳定性。

2.50.2 1.052.50.27.57.5>47510~2020Ie7Ie10s注：CZ0-100/01临界分断能力为0.3Ie。

1.057.57.5 1.051.054.1 选用原则直流接触器选用原则：接触器型号CZ0-40CCZ0-40CACZ0-40/20CZ0-40/02CZ0-100/10CZ0-100/01CZ0-100/20CZ0-150/10CZ0-150/01CZ0-150/20CZ0-250/10CZ0-250/20CZ0-400/10CZ0-400/20CZ0-600/10分断电流(A)10016016016040025040060037560010001000160016002400极数双双双双单单双单单双单双单双单常开主触头222-1-21-212121常闭主触头---2-1--1------辅触头常开-22222222233333常闭-22222222233333飞弧距离mm50505050707070100100100120120150150180回路类别能耗回路起动回路动力制动回路高电感回路负载性质DC-3，DC-5DC-3，DC-5AC-2AC-4~电磁铁选用产品类别具有一常闭主触头产品具有一常开主触头产品具有二常开主触头产品具有二常开主触头产品产品容量按产品额定工作电流选用按产品额定工作电流选用按产品额定工作电流选用选用比回路电流大一级电流等级的产品注：若要降容使用时，其实际回路的工作电流不应小于直流接触器的额定工作电流的30%。

施耐德品牌的接触器选型接触器是一种电气控制设备，用于控制电流的开关。

施耐德是一家知名的电气设备制造商，其品牌的接触器在市场上享有良好的声誉。

本文将详细介绍施耐德品牌的接触器选型，包括选型的原则、常见的接触器型号及其特点。

1. 选型原则在进行接触器选型时，需要考虑以下几个方面的因素：1.1 电流和电压要求：根据实际应用场景的电流和电压要求，选择合适的接触器型号。

施耐德品牌的接触器涵盖了从小功率到大功率的多种型号，可以满足不同电流和电压需求。

1.2 联络器类型：根据实际应用需要，选择合适的联络器类型。

施耐德品牌的接触器包括直流接触器和交流接触器两种类型，可以根据不同的电源类型选择合适的接触器。

1.3 额定电流和额定电压：根据实际负载的额定电流和额定电压，选择合适的接触器型号。

施耐德品牌的接触器通常都有明确的额定电流和额定电压范围，可以根据实际需求进行选择。

1.4 使用环境要求：根据实际使用环境的要求，选择适合的接触器型号。

施耐德品牌的接触器具有良好的耐久性和防护等级，可以适应各种恶劣的使用环境。

2. 常见的接触器型号及其特点2.1 施耐德 TeSys D 接触器系列TeSys D 接触器系列是施耐德品牌中最常用的接触器系列之一。

它具有以下特点：- 额定电流范围广：TeSys D 接触器系列覆盖了从9A到150A的额定电流范围，可以满足不同负载的需求。

- 高电气寿命：TeSys D 接触器系列具有优异的电气寿命，可达到100万次的开关寿命，保证了长时间稳定的运行。

- 多种额定电压可选：TeSys D 接触器系列支持多种额定电压，包括24V、110V、220V等，可适应不同的电源供应。

2.2 施耐德 TeSys K 接触器系列TeSys K 接触器系列是施耐德品牌中另一个常见的接触器系列。

它具有以下特点：- 小型化设计：TeSys K 接触器系列采用了紧凑的设计，占用空间小，适用于有限的安装空间。

- 高灵敏度：TeSys K 接触器系列具有高灵敏度的特点，能够快速响应控制信号，实现精确的电气控制。

接触器选型交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。

由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。

其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。

CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。

1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。

其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。

CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。

接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。

该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。

型号含义：技术数据见表1-2~1-4。

2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。

该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。

B系列接触器具有正装式结构与倒装式结构两种布置形式。

正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。

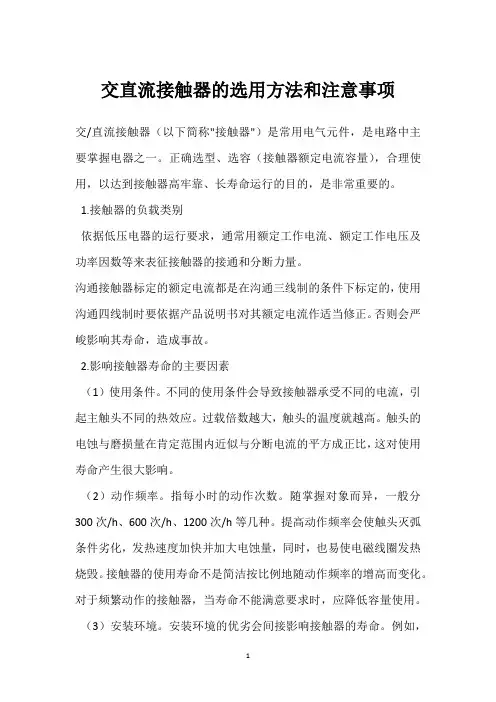

交直流接触器的选用方法和注意事项交/直流接触器（以下简称"接触器"）是常用电气元件，是电路中主要掌握电器之一。

正确选型、选容（接触器额定电流容量），合理使用，以达到接触器高牢靠、长寿命运行的目的，是非常重要的。

1.接触器的负载类别依据低压电器的运行要求，通常用额定工作电流、额定工作电压及功率因数等来表征接触器的接通和分断力量。

沟通接触器标定的额定电流都是在沟通三线制的条件下标定的，使用沟通四线制时要依据产品说明书对其额定电流作适当修正。

否则会严峻影响其寿命，造成事故。

2.影响接触器寿命的主要因素（1）使用条件。

不同的使用条件会导致接触器承受不同的电流，引起主触头不同的热效应。

过载倍数越大，触头的温度就越高。

触头的电蚀与磨损量在肯定范围内近似与分断电流的平方成正比，这对使用寿命产生很大影响。

（2）动作频率。

指每小时的动作次数。

随掌握对象而异，一般分300次/h、600次/h、1200次/h等几种。

提高动作频率会使触头灭弧条件劣化，发热速度加快并加大电蚀量，同时，也易使电磁线圈发热烧毁。

接触器的使用寿命不是简洁按比例地随动作频率的增高而变化。

对于频繁动作的接触器，当寿命不能满意要求时，应降低容量使用。

（3）安装环境。

安装环境的优劣会间接影响接触器的寿命。

例如，在湿热地区，要求采纳湿热型接触器。

此外，若在有酸性气体或导电粉尘存在、湿度大、环境温度高、供电质量差、电压波动大、高次谐波含量高等场合下使用，均会使接触器的寿命缩短，应依据状况对接触器的规格加以修正。

3.提高接触器寿命的途径接触器的负载类别、动作频率由应用条件和需要打算，是不行转变的。

选用接触器时，除按要求选用相应功能的接触器外，要提高接触器的寿命，削减更换修理接触器的次数，最有效的方法就是降容使用。

在安装条件允许的状况下，降容倍数越大，寿命提高的倍数越大。

4.留意事项由于接触器的安装场所与掌握的负载不同，其工作条件与工作的繁重程度也不相同。

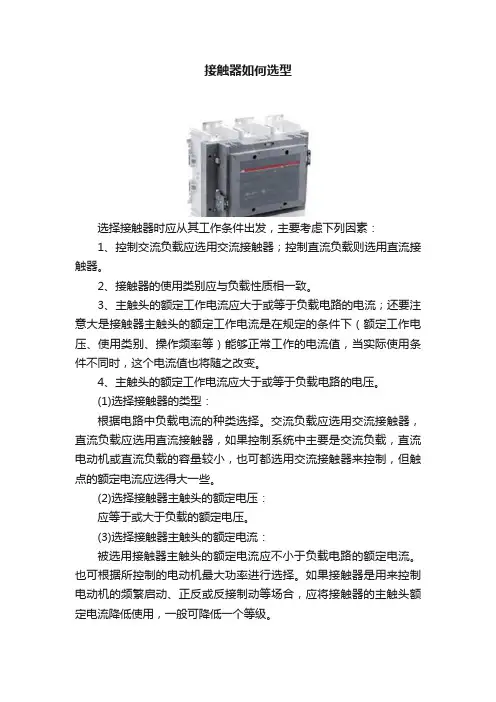

接触器如何选型选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流；还要注意大是接触器主触头的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

4、主触头的额定工作电流应大于或等于负载电路的电压。

(1)选择接触器的类型：根据电路中负载电流的种类选择。

交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。

(2)选择接触器主触头的额定电压：应等于或大于负载的额定电压。

(3)选择接触器主触头的额定电流：被选用接触器主触头的额定电流应不小于负载电路的额定电流。

也可根据所控制的电动机最大功率进行选择。

如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。

(4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。

如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。

直流接触器线圈的额定电压应视控制回路的情况而定。

而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。

直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。

有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。

如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。

如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。

施耐德品牌的接触器选型一、引言接触器是一种电气控制器件，广泛应用于工业自动化领域。

施耐德是全球知名的电气产品供应商，其品牌的接触器具有高质量、可靠性和性能优越的特点。

本文旨在详细介绍施耐德品牌的接触器选型，帮助用户准确选择适合自己需求的产品。

二、施耐德品牌接触器概述施耐德品牌的接触器包括LC1系列和LC2系列两大类产品。

LC1系列接触器适用于交流电路，额定电流范围从9A到800A不等。

LC2系列接触器适用于直流电路，额定电流范围从9A到150A不等。

这两个系列的接触器均具有可靠的接触器机构、优异的电气特性和灵活的安装方式。

三、接触器选型指南1. 确定电气参数在选型之前，首先需要确定所需的电气参数，包括额定电流、额定电压和额定功率等。

根据实际应用需求，选择适合的LC1系列或LC2系列接触器。

2. 确定控制方式接触器的控制方式包括直接控制和间接控制两种。

直接控制是指接触器直接由控制信号触发，适用于小功率负载。

间接控制是指接触器由继电器或PLC等控制设备触发，适用于大功率负载。

3. 确定额定电流和额定电压根据实际负载的额定电流和额定电压，选择接触器的额定电流和额定电压。

施耐德品牌的接触器有多种规格可供选择，可以满足不同负载的需求。

4. 确定安装方式施耐德品牌的接触器提供多种安装方式，包括直接安装、插入安装和轨道安装等。

根据实际应用场景和安装要求，选择合适的安装方式。

5. 考虑附加功能施耐德品牌的接触器还提供了一些附加功能，如过载保护、短路保护和远程控制等。

根据实际需求，选择是否需要这些附加功能。

6. 了解产品性能在选型过程中，需要了解产品的性能参数，如机械寿命、电气寿命、绝缘电阻和操作温度范围等。

这些参数可以帮助用户评估接触器的可靠性和适用性。

7. 参考用户评价和经验在选型过程中，可以参考其他用户的评价和经验，了解产品的实际使用效果和可靠性。

可以通过施耐德官方网站、论坛和社交媒体等渠道获取这些信息。

四、施耐德品牌接触器选型示例假设用户需要选型一个额定电流为50A、额定电压为380V的交流接触器，采用直接控制方式，安装在控制柜内。

直流接触器选型原则
直流接触器是现代自动化系统中使用广泛的控制元件，其作用是在电路中开关电流以控制电力设备的启停。

因此，在实际应用中，我们需要根据使用要求选型合适的直流接触器。

那么，本文就将详细介绍直流接触器选型的原则，以帮助读者更好地选择正确的产品。

一、匹配负载：
选型直流接触器时，首先需要了解所要控制的负载。

负载的种类和工作状态将明显影响直流接触器的选型，例如如果负载是感性负载，需要选择额定电流足够大且滞后角度小的直流接触器。

因此，在选择直流接触器时，匹配负载是最基础的原则。

二、适应环境：
环境因素也是直流接触器选型时不可忽略的因素，如温度、湿度、腐蚀性等。

在特殊应用环境下，例如海洋、矿山、发电等，需要选择符合防水、防尘、耐腐蚀等要求的直流接触器。

此外，如果需要在低温环境条件下使用，应该选择能够保证产品正常工作的低温型直流接触器。

三、可靠性：
在工业生产过程中，直流接触器可能经历大量的电磁干扰和不完全的操作等因素，这些因素都可能导致直流接触器始终无法正常工作。

因此，对于一个可靠的系统来说，直流接触器必须保证具有应有的稳定性和可靠性，选型时应考虑接触器的寿命和安全性能等。

四、便利性：
采用现代化的控制系统时，设备的易用性方面也是非常关键的。

因此，选型直流接触器时应该考虑其体积、安装方式、接线方便性，方便维
护和更换。

综上所述，选择适合的直流接触器是非常重要的。

在选型时，要考虑
负载、环境、性能和便利性等多种因素。

通过科学合理的选型，可以
提高设备的安全性、可靠性和运行效率，使系统始终保持稳定和安全。

直流接触器的选用及原理
直流接触器的选用方式。

1．选择直流接触器的类型直流接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.
2．直流接触器主触头的额定电流直流接触器主触头的额定电流可根据经验公式计算IN主触头≥PN电机/(1~1.4)UN电机如果直流接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.
3．主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.
4．操作频率的选择操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的直流接触器.
5．线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动交流接触器触点动作：常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。

直流接触器选型
直流接触器选型
直流接触器的选型
1、直流接触器的选择，需要根据所需的电流类型和负载的重量来决定，同时直流接触器中的主要触头，电流需要进行相应的计算公式来得出，如果所选择的接触器产品操作过于复杂，需要反复转动，则主触头的电流大小需要降一级。

2、直流接触器内的线圈电压和主触头电压不能相等，如果使用较少电器产品，布线较为简单，可以使用220 20V的额定电压。

如果布线较为复杂，较多电器同时使用，使用时间长，可以选择110V的线圈接触器。

3、直流接触器操作的频次，也是断通的次数，因此如果电流量较大，会导致产品的接触头发热。

如果所需要的电流要求过高，需要选择更大一级的直流接触器，可以在产品的名牌上，查看产品的额定电压，再来购买相应的接触器产品。

直流接触器的选型注意事项
1、主触头的额定电流≥1.3倍负载额定电流。

直流24v接触器选型要点-回复[直流24v接触器选型要点]是电气工程中的一个重要问题。

本文将从接触器的工作原理、直流24v接触器的特点、接触器的主要参数、如何根据负载类型和工作环境选择合适的接触器等方面，为大家详细介绍直流24v接触器的选型要点。

一、接触器的工作原理接触器是一种利用电磁力来控制电路通断的开关电器。

当线圈通电时，产生磁场，使铁芯吸合，动触点与静触点闭合，接通电路；当线圈断电时，磁场消失，铁芯释放，动触点与静触点分离，切断电路。

二、直流24v接触器的特点1. 直流24v接触器主要用于控制直流电源的通断，如电动汽车、通信设备、太阳能发电系统等。

2. 直流24v接触器具有结构简单、体积小、重量轻、寿命长、操作可靠、维护方便等特点。

3. 直流24v接触器的控制电流范围广，可以满足不同负载的需求。

三、接触器的主要参数1. 额定电压：指接触器在正常工作条件下能承受的最大电压。

选择接触器时，额定电压应大于或等于实际工作电压。

2. 额定电流：指接触器在正常工作条件下能承受的最大电流。

选择接触器时，额定电流应大于或等于实际工作电流。

3. 吸合电压：指接触器吸合所需的最小电压。

选择接触器时，吸合电压应小于或等于控制电源电压。

4. 释放电压：指接触器释放所需的最小电压。

选择接触器时，释放电压应小于或等于控制电源电压。

5. 操作频率：指接触器每小时的开闭次数。

选择接触器时，操作频率应大于或等于实际工作频率。

四、如何根据负载类型和工作环境选择合适的接触器1. 根据负载类型选择接触器：（1）对于电动机负载，应选择电动机专用接触器，因为电动机启动瞬间电流较大，普通接触器可能无法承受。

（2）对于照明负载，可以选择普通接触器，因为照明负载电流较小，普通接触器即可满足需求。

2. 根据工作环境选择接触器：（1）对于高温环境，应选择耐高温接触器，以保证接触器的正常工作。

（2）对于潮湿环境，应选择防水防潮接触器，以防止接触器受潮短路。

一、充电桩内接触器工作原理充电桩的产品标准是GB/T18487.1-2015 电动汽车传导充电系统第1部分通用要求，其附录B给出了直流充电的的电气架构图。

图中非车载充电机就是指直流充电桩部分，桩内AC/DC充电模块目前基本以30kW/40kW为单元，再组合成60/80/90/120/160/180kW等功率的充电桩。

充电模块前端的C0就是AC 380V交流接触器，模块后端的C1、C2是桩内DC1000V直流接触器，最右端是电动汽车内的直流接触器C5、C6。

充电桩为了适应DC450V/750V 等不同电压等级的电动汽车，充电枪目前最大输出电压为DC1000V，电流为250A，但未来电压会上升至DC 1500V，电流600A。

直流充电桩内接触器的工作时序见下图，在尚未给电动汽车充电前，交流接触器C0会先吸合，给充电模块上电，所以交流接触器吸合时回路无电流，相当于无载接通，这与传统行业接通电动机起动电流完全不一样。

准备充电时，电动汽车内直流接触器C5、C6先闭合，也是无载接通（无电压无电流），接着充电桩内的直流接触器C1、C2闭合，此时C1、C2虽然接通电流，但是充电桩标准明确要求C1、C2在闭合瞬间系统要控制电流峰值在20A以下，然后再逐步增加输出电流。

一般充电桩内接触器会选300A，接通时实际电流只有其额定电流的1/15，但是载流能力要求是100%，对直流接触器来说，接通能力要求低。

充电结束时，充电桩标准明确要求控制系统先把充电电流降到5A以下，再断开充电桩内直流接触器C1、C2，后断开电动汽车内接触器C5、C5，最后再断开交流接触器C0（如果有需要）。

所以总结一句话：充电桩内的交直流接触器，常规操作下其接通和分断瞬间的电流远远低于其额定电流，几乎相当于无载接通、无载分断，所以电流产生的电弧对触头电寿命影响比较小。

正是由于充电桩内接触器有这样的特点，所以充电桩标准GB/T18487.1-2015在定义接触器选型时，要求其按使用类别AC-1电流或DC-1电流来选型，并且乘以1.25的系数，那么什么是接触器的AC-1/DC-1使用类别呢？二、接触器的使用类别AC-1/DC-1接触器控制的对象有很多，但基本上都是感性负载如鼠笼式异步电动机和绕线式异步电动机，或者阻性负载如电阻丝加热，或者容性负载如电容器。
