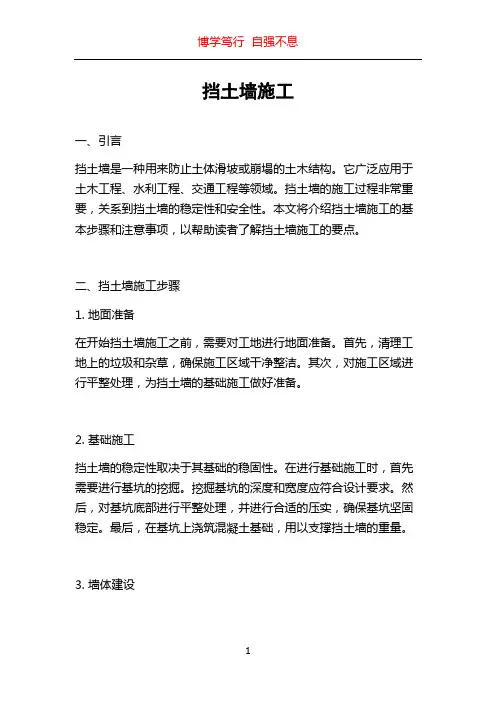

挡土墙施工一、引言挡土墙是一种用来防止土体滑坡或崩塌的土木结构。
它广泛应用于土木工程、水利工程、交通工程等领域。
挡土墙的施工过程非常重要,关系到挡土墙的稳定性和安全性。
本文将介绍挡土墙施工的基本步骤和注意事项,以帮助读者了解挡土墙施工的要点。
二、挡土墙施工步骤1. 地面准备在开始挡土墙施工之前,需要对工地进行地面准备。
首先,清理工地上的垃圾和杂草,确保施工区域干净整洁。
其次,对施工区域进行平整处理,为挡土墙的基础施工做好准备。
2. 基础施工挡土墙的稳定性取决于其基础的稳固性。
在进行基础施工时,首先需要进行基坑的挖掘。
挖掘基坑的深度和宽度应符合设计要求。
然后,对基坑底部进行平整处理,并进行合适的压实,确保基坑坚固稳定。
最后,在基坑上浇筑混凝土基础,用以支撑挡土墙的重量。
3. 墙体建设墙体建设是挡土墙施工的关键步骤。
在墙体建设时,首先需要进行墙体的布局与导线。
根据设计要求,在地面上设置好导线,并按照导线布置挡土墙的模板。
然后,使用合适的材料(如混凝土、砖块等)进行墙体的逐层搭建。
在搭建过程中,需要注意施工工艺,确保墙体的稳定性。
4. 排水系统建设在挡土墙施工过程中,排水系统的建设非常重要。
排水系统能够有效地排除挡土墙后方土体的水分,以保持挡土墙的稳定性。
在建设排水系统时,可以采用排水管道、排水孔等方式,将水分引导到适当的位置。
合理的排水系统能够提高挡土墙的抗滑性能,延长挡土墙的使用寿命。
5. 防渗工程挡土墙的防渗性能对其稳定性也十分重要。
为了提高挡土墙的防渗性能,可以采取防渗板、防渗膜等加固措施。
这些材料能够有效地阻止水分渗透到挡土墙内部,从而保证挡土墙的稳定性和耐久性。
6. 蓄水池建设在一些特殊情况下,挡土墙需要具有蓄水功能。
在这种情况下,需要对挡土墙进行蓄水池的建设。
蓄水池的设计和施工需要根据具体情况进行,以确保挡土墙蓄水功能的实现。
三、挡土墙施工注意事项1. 施工前需要进行详细的设计,并根据设计要求选择合适的施工方式和施工材料。

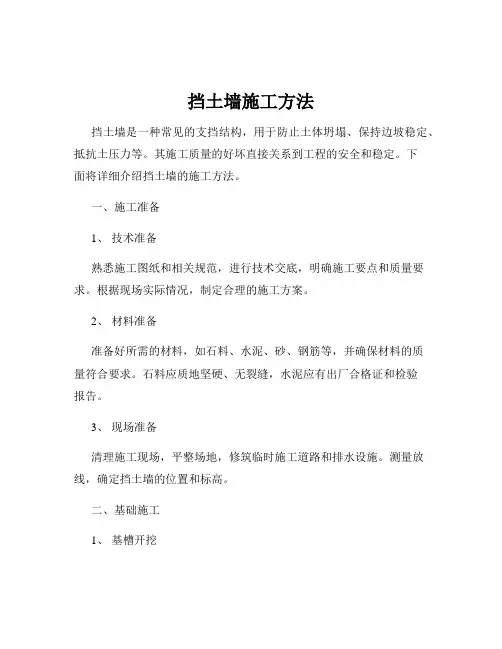

挡土墙施工方法挡土墙是一种常见的支挡结构,用于防止土体坍塌、保持边坡稳定、抵抗土压力等。
其施工质量的好坏直接关系到工程的安全和稳定。
下面将详细介绍挡土墙的施工方法。
一、施工准备1、技术准备熟悉施工图纸和相关规范,进行技术交底,明确施工要点和质量要求。
根据现场实际情况,制定合理的施工方案。
2、材料准备准备好所需的材料,如石料、水泥、砂、钢筋等,并确保材料的质量符合要求。
石料应质地坚硬、无裂缝,水泥应有出厂合格证和检验报告。
3、现场准备清理施工现场,平整场地,修筑临时施工道路和排水设施。
测量放线,确定挡土墙的位置和标高。
二、基础施工1、基槽开挖根据设计要求,采用机械或人工开挖基槽。
基槽的尺寸和深度应符合设计要求,开挖过程中要注意保持边坡稳定,防止坍塌。
2、地基处理如果地基承载力不足,需要进行地基处理,如换填、夯实等。
处理后的地基承载力应满足设计要求。
3、基础浇筑在基槽验收合格后,进行基础混凝土或浆砌石的浇筑。
混凝土基础应振捣密实,浆砌石基础应座浆饱满,砌缝均匀。
三、墙身施工1、石料砌筑如果采用石料砌筑挡土墙,应先进行试砌,确定组砌方式和灰缝厚度。
砌筑时,应分层砌筑,每层高度不宜超过 30cm,上下层石块应错缝搭接,砌缝宽度应控制在 2-3cm 之间。
2、混凝土浇筑如果采用混凝土浇筑挡土墙,应先安装模板。
模板应牢固、平整,拼缝严密。
混凝土应分层浇筑,振捣密实,防止出现蜂窝麻面。
3、钢筋安装对于有钢筋的挡土墙,应先进行钢筋的加工和安装。
钢筋的规格、数量和位置应符合设计要求,钢筋的连接应采用焊接或机械连接。
4、泄水孔设置在墙身适当位置设置泄水孔,泄水孔的间距和孔径应符合设计要求。
泄水孔应向外倾斜,里高外低,并用透水性材料填充。
四、墙背回填1、材料选择墙背回填应选用透水性好的材料,如砂砾、碎石等,严禁使用淤泥、腐殖土等不良材料。
2、回填方法回填应分层进行,每层厚度不宜超过 30cm,采用小型机具夯实,压实度应符合设计要求。
第1篇一、工程概况挡土墙工程是一项重要的土石方工程,主要用于支撑土体、防止滑坡、加固边坡等。
本工程位于我国某地区,地质条件复杂,土质松散,地下水位较高,施工难度较大。
为确保工程质量和安全,特制定本施工方案。
二、施工准备1. 施工图纸:熟悉施工图纸,明确工程量、结构形式、施工要求等。
2. 材料设备:准备施工所需的材料,如混凝土、水泥、砂石、钢筋、模板等,并检查设备是否完好。
3. 施工人员:组织施工队伍,对施工人员进行技术交底和安全教育。
4. 施工现场:平整场地,搭建临时设施,确保施工现场安全、整洁。
三、施工方法1. 施工流程(1)场地平整:根据设计要求,对施工场地进行平整,确保场地水平。
(2)基础处理:对地基进行处理,包括挖除松散土层、换填、夯实等。
(3)挡土墙施工:根据设计要求,进行挡土墙施工。
(4)回填土:在挡土墙完成后,对回填土进行分层压实。
(5)竣工验收:对施工完成的挡土墙进行验收。
2. 施工步骤(1)场地平整1)清除场地内的杂物、杂草等。
2)使用推土机、挖掘机等设备进行场地平整。
(2)基础处理1)根据设计要求,确定基础深度和宽度。
2)使用挖掘机开挖基础,挖除松散土层。
3)换填:对地基进行换填,选用合适的填料,分层夯实。
4)夯实:使用夯实机对基础进行夯实,确保基础密实。
(3)挡土墙施工1)钢筋加工:根据设计要求,加工钢筋,并进行防腐处理。
2)模板安装:根据设计要求,安装模板,确保模板牢固、平整。
3)混凝土浇筑:按照混凝土配合比,进行混凝土浇筑,分层浇筑,确保混凝土密实。
4)养护:混凝土浇筑完成后,进行养护,保证混凝土强度。
(4)回填土1)分层回填:按照设计要求,分层回填土,每层厚度控制在20cm左右。
2)压实:使用压实机对回填土进行压实,确保压实度达到要求。
(5)竣工验收1)检查挡土墙外观质量,确保无裂缝、变形等。
2)检测挡土墙的承载能力和稳定性。
3)检查回填土的压实度,确保符合设计要求。

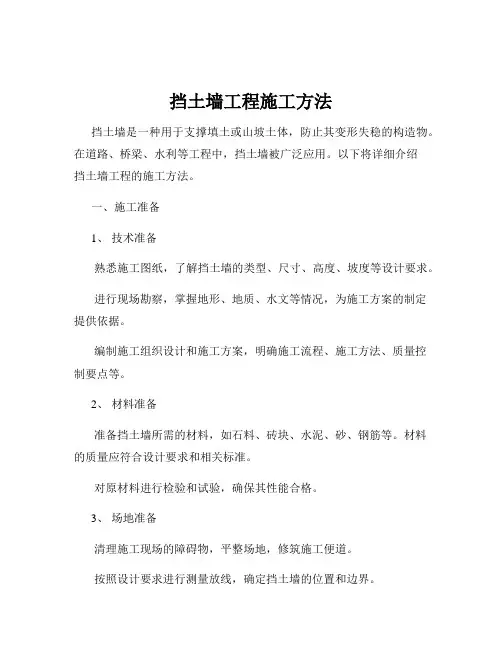

挡土墙工程施工方法挡土墙是一种用于支撑填土或山坡土体,防止其变形失稳的构造物。
在道路、桥梁、水利等工程中,挡土墙被广泛应用。
以下将详细介绍挡土墙工程的施工方法。
一、施工准备1、技术准备熟悉施工图纸,了解挡土墙的类型、尺寸、高度、坡度等设计要求。
进行现场勘察,掌握地形、地质、水文等情况,为施工方案的制定提供依据。
编制施工组织设计和施工方案,明确施工流程、施工方法、质量控制要点等。
2、材料准备准备挡土墙所需的材料,如石料、砖块、水泥、砂、钢筋等。
材料的质量应符合设计要求和相关标准。
对原材料进行检验和试验,确保其性能合格。
3、场地准备清理施工现场的障碍物,平整场地,修筑施工便道。
按照设计要求进行测量放线,确定挡土墙的位置和边界。
4、机械设备准备配备施工所需的机械设备,如挖掘机、装载机、搅拌机、起重机、振捣器等。
对机械设备进行调试和维护,确保其性能良好。
二、基础施工1、基槽开挖根据设计要求和测量放线的结果,采用机械或人工的方式开挖基槽。
基槽的开挖深度和宽度应符合设计要求,同时要考虑到基础的埋置深度和排水要求。
在开挖过程中,要注意保持基槽的稳定性,避免出现坍塌现象。
2、基础处理对基槽底部进行清理和平整,去除浮土和杂物。
如果基底为软弱土层,应采取加固处理措施,如换填、夯实等。
按照设计要求设置基础的垫层,如碎石垫层、混凝土垫层等。
3、基础钢筋绑扎如果基础中有钢筋,应按照设计要求进行钢筋的加工和绑扎。
钢筋的规格、数量、间距等应符合设计要求,钢筋的连接方式应符合相关标准。
4、基础模板安装安装基础模板,模板应具有足够的强度、刚度和稳定性,能够承受混凝土的侧压力。
模板的安装位置和尺寸应准确,拼缝应严密,防止漏浆。
5、基础混凝土浇筑浇筑基础混凝土,混凝土的配合比应符合设计要求,坍落度应满足施工要求。
混凝土应分层浇筑,分层振捣,振捣要密实,避免出现蜂窝、麻面等质量问题。
浇筑完成后,要及时进行养护,养护时间不少于 7 天。

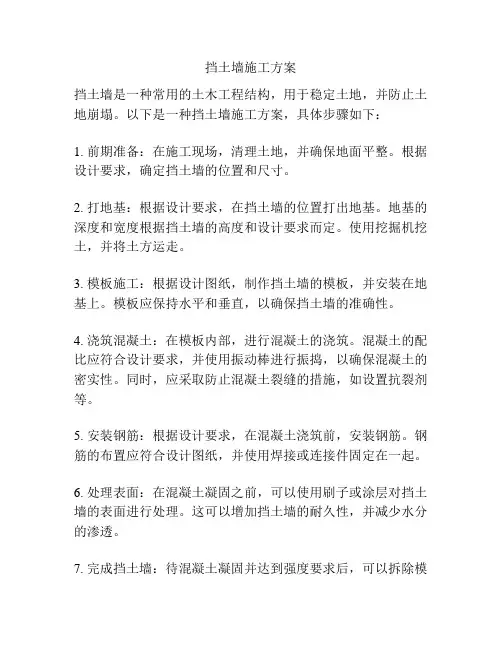

挡土墙施工方案
挡土墙是一种常用的土木工程结构,用于稳定土地,并防止土地崩塌。
以下是一种挡土墙施工方案,具体步骤如下:
1. 前期准备:在施工现场,清理土地,并确保地面平整。
根据设计要求,确定挡土墙的位置和尺寸。
2. 打地基:根据设计要求,在挡土墙的位置打出地基。
地基的深度和宽度根据挡土墙的高度和设计要求而定。
使用挖掘机挖土,并将土方运走。
3. 模板施工:根据设计图纸,制作挡土墙的模板,并安装在地基上。
模板应保持水平和垂直,以确保挡土墙的准确性。
4. 浇筑混凝土:在模板内部,进行混凝土的浇筑。
混凝土的配比应符合设计要求,并使用振动棒进行振捣,以确保混凝土的密实性。
同时,应采取防止混凝土裂缝的措施,如设置抗裂剂等。
5. 安装钢筋:根据设计要求,在混凝土浇筑前,安装钢筋。
钢筋的布置应符合设计图纸,并使用焊接或连接件固定在一起。
6. 处理表面:在混凝土凝固之前,可以使用刷子或涂层对挡土墙的表面进行处理。
这可以增加挡土墙的耐久性,并减少水分的渗透。
7. 完成挡土墙:待混凝土凝固并达到强度要求后,可以拆除模
板,并进行后续的修整工作。
修整工作包括填充土壤、种植草坪或树木等,使挡土墙与周围环境融为一体。
以上是一种常见的挡土墙施工方案,具体的操作方法和施工材料可以根据实际情况和设计要求进行调整。
在施工过程中,要注意安全和质量,确保挡土墙的稳定性和耐久性。
同时,还要遵守相关的施工规范和法律法规,保护环境和土地资源。

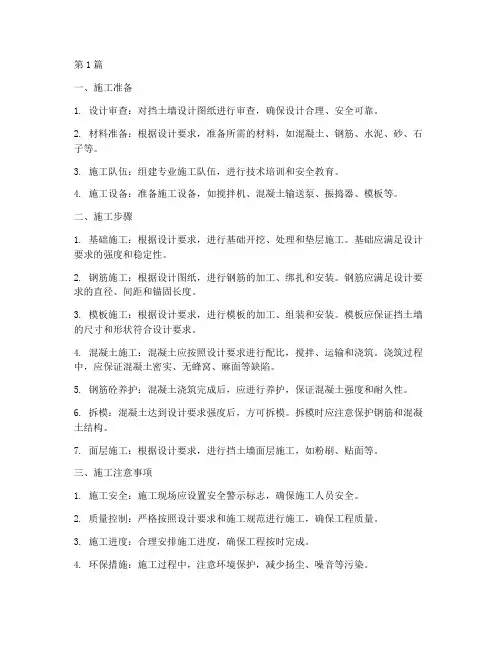

第1篇一、施工准备1. 设计审查:对挡土墙设计图纸进行审查,确保设计合理、安全可靠。
2. 材料准备:根据设计要求,准备所需的材料,如混凝土、钢筋、水泥、砂、石子等。
3. 施工队伍:组建专业施工队伍,进行技术培训和安全教育。
4. 施工设备:准备施工设备,如搅拌机、混凝土输送泵、振捣器、模板等。
二、施工步骤1. 基础施工:根据设计要求,进行基础开挖、处理和垫层施工。
基础应满足设计要求的强度和稳定性。
2. 钢筋施工:根据设计图纸,进行钢筋的加工、绑扎和安装。
钢筋应满足设计要求的直径、间距和锚固长度。
3. 模板施工:根据设计要求,进行模板的加工、组装和安装。
模板应保证挡土墙的尺寸和形状符合设计要求。
4. 混凝土施工:混凝土应按照设计要求进行配比,搅拌、运输和浇筑。
浇筑过程中,应保证混凝土密实、无蜂窝、麻面等缺陷。
5. 钢筋砼养护:混凝土浇筑完成后,应进行养护,保证混凝土强度和耐久性。
6. 拆模:混凝土达到设计要求强度后,方可拆模。
拆模时应注意保护钢筋和混凝土结构。
7. 面层施工:根据设计要求,进行挡土墙面层施工,如粉刷、贴面等。
三、施工注意事项1. 施工安全:施工现场应设置安全警示标志,确保施工人员安全。
2. 质量控制:严格按照设计要求和施工规范进行施工,确保工程质量。
3. 施工进度:合理安排施工进度,确保工程按时完成。
4. 环保措施:施工过程中,注意环境保护,减少扬尘、噪音等污染。
5. 防水、排水:挡土墙施工过程中,应做好防水、排水措施,防止地下水渗漏和雨水浸泡。
6. 施工协调:与相关单位协调配合,确保施工顺利进行。
总之,挡土墙工程施工是一项系统工程,需要严格按照设计要求和施工规范进行。
通过精心组织、合理安排,确保工程质量、安全和进度,为我国基础设施建设做出贡献。
第2篇一、挡土墙工程施工概述挡土墙工程施工主要包括以下步骤:1. 施工准备:包括现场勘察、设计、材料采购、施工队伍组织等。
2. 基坑开挖:根据设计图纸,开挖基坑,确保挡土墙基础稳固。
