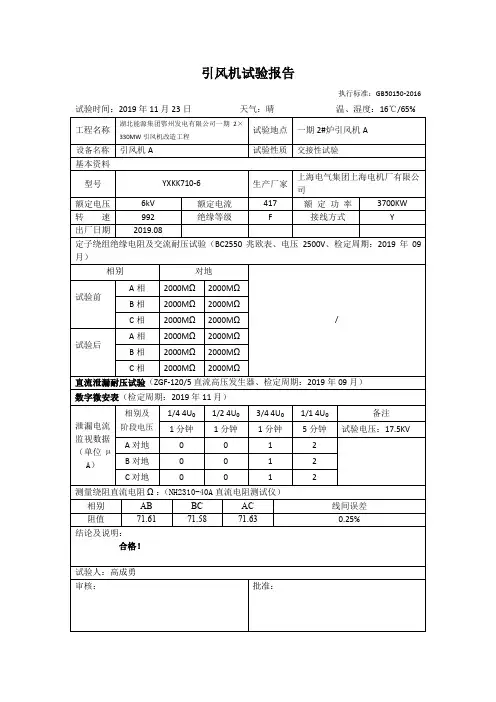

风机性能试验报告(模板)

引风机试验报告

执行标准：GB50150-2016

试验时间：2019年11月23日 天气：晴 温、湿度：16℃/65%

工程名称 湖北能源集团鄂州发电有限公司一期2×330MW引风机改造工程 试验地点 一期2#炉引风机A

设备名称 引风机A 试验性质 交接性试验

基本资料

型号 YXKK710-6 生产厂家 上海电气集团上海电机厂有限公司

额定电压 6kV 额定电流 417 额 定 功 率 3700KW

转 速 992 绝缘等级 F 接线方式 Y

出厂日期 2019.08

定子绕组绝缘电阻及交流耐压试验（BC2550兆欧表、电压2500V、检定周期：2019年09月）

相别 对地

/ 试验前

A相 2000MΩ 2000MΩ

B相 2000MΩ 2000MΩ

C相 2000MΩ 2000MΩ

试验后

A相 2000MΩ 2000MΩ

B相 2000MΩ 2000MΩ

C相 2000MΩ 2000MΩ

直流泄漏耐压试验（ZGF-120/5直流高压发生器、检定周期：2019年09月）

数字微安表（检定周期：2019年11月）

泄漏电流监视数据

（单位 µ

A） 相别及

阶段电压 1/4 4U₀ 1/2 4U₀ 3/4 4U₀ 1/1 4U₀ 备注

1分钟 1分钟 1分钟 5分钟 试验电压：17.5KV

A对地 0 0 1 2

B对地 0 0 1 2

C对地 0 0 1 2

测量绕阻直流电阻Ω：（NH2310-40A直流电阻测试仪）

相别 AB BC AC 线间误差

阻值 71.61 71.58 71.63 0.25%

结论及说明：

合格！

试验人：高成勇

审核：

批准： 引风机试验报告

执行标准：GB50150-2016

离心风机产品

技

术

规

格

书

（模板）

建设单位：

项目名称：

第1部分 总则

1.1说明

1.1.1本章规定各种风机的生产及安装的要求。

1.1.2其中包括：

1.1.2.1离心风机（含箱形风机）

1.1.2.2无蜗壳风机

1.1.2.3屋顶风机

1.2参考法规与规章

1.2.1有关的法规与规章

1.2.1.1建筑设计防火规范 GB50016-2014（2018年版）

1.2.1.2工业建筑供暖通风与空气调节设计规范 GB50019-2015

1.2.1.3通风与空调工程质量验收规范 GB50243-2016

1.2.1.4工业通风机现场性能试验 GB10178-2006

1.2.1.5通风机基本型式、尺寸参数及性能曲线 GB/T3235-2008

1.2.1.6风机和罗茨鼓风机噪声测量方法 GB/T2888-2008

1.2.1.7一般用途离心通风机技术条件 GB/T13275-1991

1.2.1.8采暖通风与空气调节设备噪声声功率级的测定工程法 GB9068-88

1.2.1.9滚动轴承额定动载荷和额定寿命 GB/T6391-2010

1.2.1.10通风机能效限定值及能效等级 GB19761-2020

1.3相关技术规格书及数据表

1.3.1 15050章——机械基本要求

1.3.2 15170章——电动机

1.3.3 15172章——变频器

1.3.4 15240章——机械振动控制和隔振

1.3.5通风机设备表

1.4设计标准

1.4.1如果要求使用防爆风机，风机的构造和安装应符合相关国家标准有关防爆风机等级，根据需要选择相应等级的防爆风机。

1.4.2根据通风机设备表中的要求使用皮带驱动或者直联驱动风机。

1.4.3功率大于等于 0.75kW的电动机应使用配套的多根驱动皮带。皮带护罩应可以由一个人方便拆除。皮带护罩应预留转速表测定孔，测定孔尺寸应满足标准转速表测头的要求。

1

风电项目资料归档要求

风电项目资料归档要求

2

一、总说明

通过对风电场建设的监理经验结合以往对项目的资料管理经验及电力建设工程质量监督检查典型大纲2009（风力发电部分）、质监站对资料的要求，根据国家能源局2010年发布的风力发电企业科学技术档案分类规则与归档管理规范要求，监理部编制了本要求，作为经验在我公司监理的风电场建设项目中使用。

本要求参考了电力行业规程对资料的要求、各大风电场建设单位对资料的要求、国家电网对资料的要求、各大风机厂商的一些检查验收标准，并在此基础上进行了总结，归纳和整理。

本要求编写希望在风电场建设过程中，业主单位、总包单位、施工单位及设计单位能够提出宝贵意见，特别是应注意收集这方面的资料及意见，并及时沟通，对本要求进行定期更新和及时的说明。

二、归档要求

所有归档资料均应满足GB/T50326-2017《建设工程项目管理规范》、GB/T50328-2014《建设工程文件归档整理规范》及DL / T 5191一2004《风力发电场项目建设工程验收规程》的要求。

1、监理及施工报审用表

用表监理单位、施工单位用表我们建议使用《标准化工作手册风电场建设工程分册》的监理分册(附件一)和施工分册（附件二）。在使用过程中，应根据开关站建设规模进行合理选择，可对部分表格进行取舍。

2、施工单位验评表式

风电场建设项目划分参考《风力发电场项目建设工程验收规程》。

单位工程可按风力发电机组、升压站、线路、建筑、交通五大类进行划分，每个单位工程是由若干个分部工程组成的，它具有独立的、完整的功能。

2.1土建验评部分

土建施工验评用表推荐使用《土建工程施工质量验收及评定规程》（DL/T5210.1—2012）。

2.2安装验评部分

3 2.2.1升压站（开关站）电气安装使用《电气安装验评表式DL/5161.1-2002》。

2.2.2风电机组安装工程竣工资料内容

2.2.2.1单位工程的划分

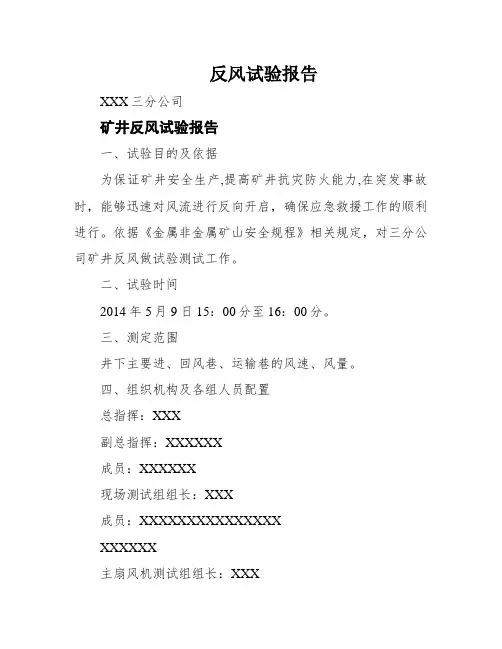

反风试验报告

XXX三分公司

矿井反风试验报告

一、试验目的及依据

为保证矿井安全生产,提高矿井抗灾防火能力,在突发事故时，能够迅速对风流进行反向开启，确保应急救援工作的顺利进行。依据《金属非金属矿山安全规程》相关规定，对三分公司矿井反风做试验测试工作。

二、试验时间

2014年5月9日15：00分至16：00分。

三、测定范围

井下主要进、回风巷、运输巷的风速、风量。

四、组织机构及各组人员配置

总指挥：XXX

副总指挥：XXXXXX

成员：XXXXXX

现场测试组组长：XXX

成员：XXXXXXXXXXXXXXX

XXXXXX

主扇风机测试组组长：XXX 成员：XXXXXXXXXXXX

五、风机、测点的布置

根据三分公司矿井通风系统实际情况，本次测试主扇风机反风情况；

检测地址布置：1048中心风井地面风机房、北庄风井、960程度北回风巷、960程度南回风巷、960程度8-9测风站、960程度14-15测风站、960程度南进风巷、960程度北进风巷。

六、检测设备

1

1.低速测风表：丈量规模0.2-5m/s；高速测风表：丈量规模0.3-25m/s及1.0-30m/s；

2.CO检测仪；

3.钢卷尺（50m）；

4.计较器。

七、测试结果

2014年5月9日15:00分至16:00分，三分公司按照方案要求进行了反风测试。共布置测点8组，其中地面风机房测量风机参数2组；井下布置6组。现将反风测试情况汇总如下：

风机详细反风工夫：

风机 风机停机

风机反转

风机停机

风机正常运转

时间

15：00

15：10

15：50

16：00反风测试加入职员22人。个中地面测试加入人数：10人（北回风井5人，南回风井5人）井下测试加入人数：12人（井下6组；每组2人，包括1名测风员、1名手艺员）

实际试验观测数据及结果见下表：

断面

测试监测点

M

上盘北回风巷

上盘南回风巷

960进风南巷

960进风北巷
