风机质量分析报告

风机测试报告

报告书

报告编号：XXXXXX

报告日期：XXXX年XX月XX日

1.测试目的和依据

本次测试的主要目的是对风机的性能参数进行检测和评估，为用户提供可靠的运行数据。测试依据为相关的国家标准和技术要求，包括但不限于《空气性能检测规范》、《风机技术参数通用规范》等。

2.测试对象

本次测试的风机型号为XXX，额定功率为XXX kW，额定风量为XXX m³/h。

3.测试方法

本次测试主要采用以下方法：

（1）定风量法：通过调节风机出口阀门，使风机出口风量保持不变，测量其出口风压、电流、功率等参数，并计算出效率、风量系数等性能参数。

（2）定风压法：通过调节风机进口阻力，使风机进口风压保持不变，测量其出口风量、电流、功率等参数，并计算出效率、风量系数等性能参数。

4.测试结果

通过本次测试，我们得到了以下结果：

（1）定风量法：当风量为XXX m³/h时，出口风压为XXX Pa，电流为XXX A，功率为XXX kW，效率为XXX%，风量系数为XXX；

（2）定风压法：当进口风压为XXX Pa时，出口风量为XXX

m³/h，电流为XXX A，功率为XXX kW，效率为XXX%，风量系数为XXX。

5.数据分析和结论

根据上述测试结果，可以得出以下结论：

（1）风机的运行稳定，出口压力和电流均在合理范围内；

（2）风机的效率较高，能够满足用户的要求；

（3）建议用户根据实际需求选择适当的进口阻力，以保证风机的正常运行。

6.附注

（1）本测试报告仅对测试对象进行性能参数测试，不涉及其他方面的检测；

（2）本报告中的数据仅为测试结果，不作为证明或承诺使用，用户据此采取任何行动所引发的一切后果均由用户自行负责；

（3）本测试报告由本公司独立完成，测试过程及结果不存在任何欺诈、舞弊等行为。

测试人员签字：__________

审核人员签字：__________

风电事故分析

1

xx风力发电股份有限公司

风机失效分析技术报告

一、概述

xx风力发电股份有限公司的Nordex N43型风机是由国外进口的风力发电机,其3片风叶组的直径为43米，满负荷时的风轮转速为27。2 rpm.齿轮箱由德国制造，输出转速为转速1500 rpm。发电机的功率为600kw。机组2000年投产,累计运行时间为20000余小时。图1为风机系统工作简图。

图1：风机系统工作简图

风机系统主要由风轮、传动轴、齿轮箱、刹车盘、发电机等组成,齿轮箱其一端与风轮低速轴相接,另一端通过联轴节与发电机转子相连。工作时，首先由风轮旋转带动低速轴转动,齿轮箱将风轮的较低转速放大到1500 rpm左右的高转速，传递给发电机转子,从而使发电机转子转动发电.

xx风力发电股份有限公司的一台编号为B06号的Nordex N43风机发生严重故障，齿轮箱低速轴在靠近齿轮箱的变径处发生断裂，齿轮箱移位、齿轮箱地脚螺栓全部断裂。

受xx风力发电股份有限公司委托，对Nordex N43风机事故进行原因分析,确定断裂性质,查找断裂原因，为保障机组的安全运行提供依据。

二、事故现场调查

风电事故分析

2

风机损坏情况非常严重。图2为齿轮箱损坏情况图，低速轴在与齿轮箱相连的变径处断裂，轴侧轴承、端盖破碎。各种传感器及连线损坏，内部供油管折断。

图2：齿轮箱损坏情况

图3为齿轮箱地脚螺栓损坏情况。齿轮箱向左前侧（在风叶侧面向电机)移位，两侧地脚螺栓全部被拉断,其中左侧螺栓被震飞；齿轮箱被向后推移出20厘米左右。

另外，发电机地脚螺栓垫片有一定程度的拱起，电机弹性支撑受拉向上变形，右侧较严重，联轴节扭曲。

风电事故分析

3

图3:齿轮箱地脚螺栓损坏情况

三、宏观断口分析

图4为低速轴断口宏观形貌，断口处于低速轴变径位置的圆弧转角处。

图4：低速轴断口宏观形貌

对低速轴断口进行宏观检查，发现宏观断口呈结晶状，具有金属光泽,有明显的结晶颗粒.断口周围没有明显的塑性变形，粗糙度较小。断面上未发现较大的缩孔、夹杂等缺陷。根据断口的特征及取向,可将整个断口大致分为的两个区域Ⅰ区和Ⅱ区，Ⅰ区占大部断面圆周,断口有金属光泽,占断口截面的90％,是开裂和扩展区；Ⅱ区位于圆周外围10％区域，有剪切唇,是由于承载不够而快速断裂,属于瞬断区，这部分断口占整个断口的面积较小，断口表面有起伏。

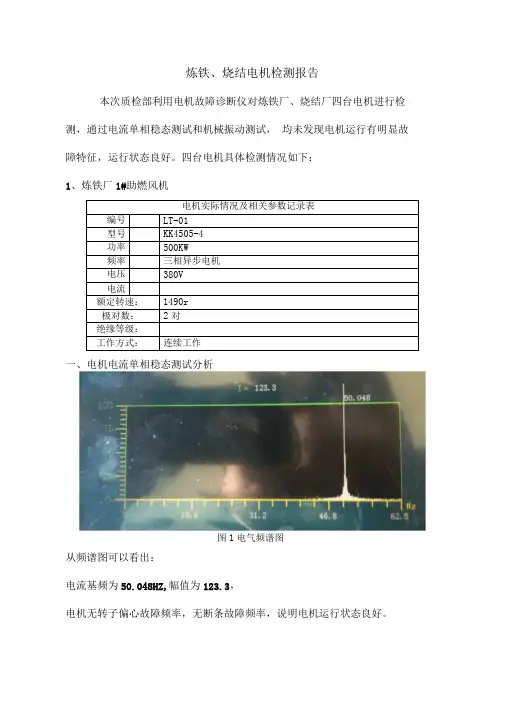

炼铁、烧结电机检测报告

本次质检部利用电机故障诊断仪对炼铁厂、烧结厂四台电机进行检

测，通过电流单相稳态测试和机械振动测试， 均未发现电机运行有明显故

障特征，运行状态良好。四台电机具体检测情况如下：

1、炼铁厂1#助燃风机

电机实际情况及相关参数记录表

编号

LT-01

型号 KK4505-4

功率 500KW

频率 三相异步电机

电压 380V

电流

额定转速： 1490r

极对数： 2对

绝缘等级：

工作方式： 连续工作

一、电机电流单相稳态测试分析

图1电气频谱图

从频谱图可以看出：

电流基频为50.048HZ,幅值为123.3，

电机无转子偏心故障频率，无断条故障频率，说明电机运行状态良好。 说明：电流幅值并非电机实际定子电流大小， 需经过互感器、电流钳等作 用后的折算。

图2 图3

图2、图3为电机底座及水平方向振动频谱图， 可以看出频谱波形无明显

幅值，在基频及倍频处存在特征频率，这是由于转子转动引起的不平衡，

并无大碍。电机轴承运行状况良好，无明显机械故障。

2、热风炉4#助燃风机

电机实际情况及相关参数记录表

编号 LT-02

型号 YKK5001-4

功率 830KW

频率 :三相异步电机

电压 380V

电流

额定转速： 1490r

极对数： 2对

绝缘等级：

工作方式： 连续工作

、电机电流单相稳态测试分析 、电机振动测试分析:

L

从频谱图可以看出: 电流基频为50.048HZ,幅值为155.4 ,

转子偏心特征频率为24.780HZ,幅值为0.9 ,

由此可得出转子的实际转速为1487r，转差率s=0.9%,

偏心幅值与基频幅值的比值为 0.58%,无明显偏心，可排除偏心故障， 同时电机频谱图中无断条故障频率，说明电机运行状态良好。

说明：电流幅值并非电机实际定子电流大小， 需经过互感器、电流钳等作

用后的折算。

图 2、图 3 为电机底座及水平方向振动频谱图， 可以看出频谱波形无明显 幅图4电气频谱图

风机性能测试实验报告心得

引言

风机作为一种常见的动力机械设备，在工业生产、航空航天、能源等领域都具有广泛应用。其性能测试是评估风机效果和优化设计的重要手段之一。本文通过对一次风机性能测试实验的观察和分析，总结了一些心得和经验，并对实验的优化工作提出了建议。

实验目的

本次实验的目的是通过测试风机在不同工况下的性能参数，包括风量、压力、效率等，以评估风机的性能指标，并为进一步的设计和应用提供依据。

实验过程

一、实验前准备：

1. 根据实验要求选择合适的试验风机和测量仪器，并检查其工作状态和准确性。

2. 清理实验场地，确保环境整洁且无干扰因素。

二、实验参数设置：

1. 根据实验要求，确定风机控制工况和测试工况的参数。

2. 按照参数设置，对风机进行调整和校准，确保其工作在稳定状态。 三、实验数据采集：

1. 依次进行各项测试，记录风机运行过程中的相关数据，包括转速、电流、压力差等。

2. 采集数据时要保证准确性和一致性，可进行多次重复测试以确保结果的可靠性。

四、数据处理与分析：

1. 对采集到的数据进行整理和筛选，筛除异常数据和干扰因素。

2. 运用统计分析方法，计算风机在不同工况下的性能参数，如风量、效率等。

3. 绘制图表，清晰展示实验结果，分析数据间的趋势和关系。

五、实验总结与讨论：

1. 根据实验结果，总结风机性能的特点和规律。

2. 对实验中的问题和不足进行分析和讨论，提出改进意见和建议。

3. 结合实际应用需求，探讨风机性能优化的措施和方法。

实验心得

通过本次风机性能测试实验，我深刻认识到了以下几点：

一、仪器选择和校准的重要性：

在实验前，选择合适的测量仪器对于保证数据准确性非常重要。而仪器的准确性则需要经过校准和调试，确保其工作正常。只有准确的仪器才能提供可靠的数据支持，避免测试结果的误差。

二、数据采集的仔细和耐心：

实验中，数据采集需要仔细和耐心，尤其是对于风机参数的连续监测。经常检查仪器状态、记录数据间隔、排除外界干扰等是保证数据质量的关键。对于数据采集过程中的异常情况，需要及时处理和记录。
