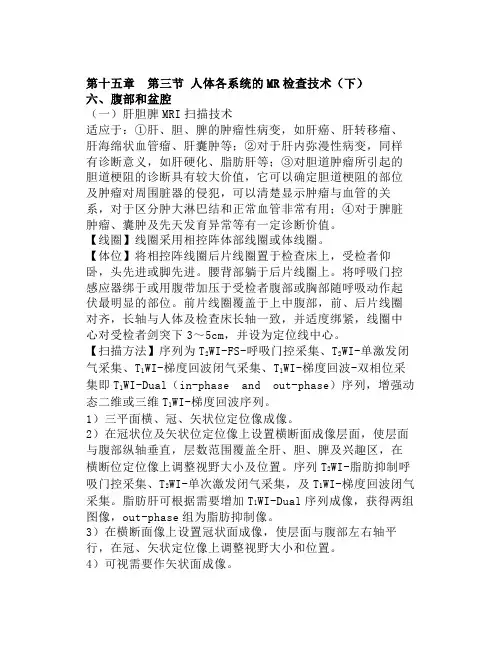

第十五章第三节人体各系统的MR检查技术（下）六、腹部和盆腔（一）肝胆脾MRI扫描技术适应于：①肝、胆、脾的肿瘤性病变，如肝癌、肝转移瘤、肝海绵状血管瘤、肝囊肿等；②对于肝内弥漫性病变，同样有诊断意义，如肝硬化、脂肪肝等；③对胆道肿瘤所引起的胆道梗阻的诊断具有较大价值，它可以确定胆道梗阻的部位及肿瘤对周围脏器的侵犯，可以清楚显示肿瘤与血管的关系，对于区分肿大淋巴结和正常血管非常有用；④对于脾脏肿瘤、囊肿及先天发育异常等有一定诊断价值。
【线圈】线圈采用相控阵体部线圈或体线圈。
【体位】将相控阵线圈后片线圈置于检查床上，受检者仰卧，头先进或脚先进。
腰背部躺于后片线圈上。
将呼吸门控感应器绑于或用腹带加压于受检者腹部或胸部随呼吸动作起伏最明显的部位。
前片线圈覆盖于上中腹部，前、后片线圈对齐，长轴与人体及检查床长轴一致，并适度绑紧，线圈中心对受检者剑突下3～5cm，并设为定位线中心。
【扫描方法】序列为T2WI-FS-呼吸门控采集、T2WI-单激发闭气采集、T1WI-梯度回波闭气采集、T1WI-梯度回波-双相位采集即T1WI-Dual（in-phase and out-phase）序列，增强动态二维或三维T1WI-梯度回波序列。
1）三平面横、冠、矢状位定位像成像。
2）在冠状位及矢状位定位像上设置横断面成像层面，使层面与腹部纵轴垂直，层数范围覆盖全肝、胆、脾及兴趣区，在横断位定位像上调整视野大小及位置。
序列T2WI-脂肪抑制呼吸门控采集、T2WI-单次激发闭气采集，及T1WI-梯度回波闭气采集。
脂肪肝可根据需要增加T1WI-Dual序列成像，获得两组图像，out-phase组为脂肪抑制像。
3）在横断面像上设置冠状面成像，使层面与腹部左右轴平行，在冠、矢状定位像上调整视野大小和位置。
4）可视需要作矢状面成像。
【增强扫描】增强扫描常用于MR平扫检查不能定性者、鉴别诊断及受检者对碘剂过敏而不能行CT增强检查者。
腹部增强扫描一般采用动态增强扫描，顺磁性对比剂如Gd-DTPA等，剂量为0.1～0.2mmol/kg。

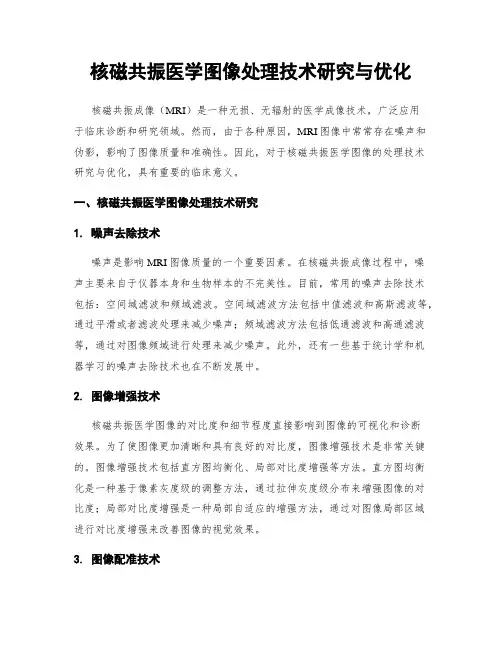

核磁共振医学图像处理技术研究与优化核磁共振成像（MRI）是一种无损、无辐射的医学成像技术，广泛应用于临床诊断和研究领域。
然而，由于各种原因，MRI图像中常常存在噪声和伪影，影响了图像质量和准确性。
因此，对于核磁共振医学图像的处理技术研究与优化，具有重要的临床意义。
一、核磁共振医学图像处理技术研究1. 噪声去除技术噪声是影响MRI图像质量的一个重要因素。
在核磁共振成像过程中，噪声主要来自于仪器本身和生物样本的不完美性。
目前，常用的噪声去除技术包括：空间域滤波和频域滤波。
空间域滤波方法包括中值滤波和高斯滤波等，通过平滑或者滤波处理来减少噪声；频域滤波方法包括低通滤波和高通滤波等，通过对图像频域进行处理来减少噪声。
此外，还有一些基于统计学和机器学习的噪声去除技术也在不断发展中。
2. 图像增强技术核磁共振医学图像的对比度和细节程度直接影响到图像的可视化和诊断效果。
为了使图像更加清晰和具有良好的对比度，图像增强技术是非常关键的。
图像增强技术包括直方图均衡化、局部对比度增强等方法。
直方图均衡化是一种基于像素灰度级的调整方法，通过拉伸灰度级分布来增强图像的对比度；局部对比度增强是一种局部自适应的增强方法，通过对图像局部区域进行对比度增强来改善图像的视觉效果。
3. 图像配准技术图像配准是指将不同时间或不同空间位置的图像进行对齐以便分析和比较。
在核磁共振医学图像处理中，图像配准技术有助于研究病变的演变和评估治疗效果。
常用的图像配准方法包括刚性配准和非刚性配准。
刚性配准是指通过平移、旋转和缩放等刚体变换，将图像进行对齐；非刚性配准是指通过局部变形使得图像在不同位置更好地对应，适用于病变形状复杂或者位置不稳定的情况。
二、核磁共振医学图像处理技术优化1. 算法优化对于核磁共振医学图像处理技术的优化，算法优化是一个重要的方向。
通过改进算法的性能，可以提高图像处理的效果和速度。
例如，针对噪声去除技术，可以采用基于深度学习的方法，利用大量的训练数据对模型进行训练，提高模型的噪声去除能力。
人体骨骼认识实验报告骨骼图像增强实验报告骨骼图像增强实验报告——数字图像处理第一次作业实验总体思路：原图像是人体骨骼核扫描图像，我们的目的是通过图像锐化突出骨骼的更多细节来增强图像。
由于图像灰度的动态范围很窄并且有很高的噪声内容，所以很难对其进行增强。
对此我们采取的策略是，首先用拉普拉斯法突出图像中的小细节，然后用梯度法突出其边。
平滑过的梯度图像将用于掩蔽拉普拉斯图像。
最后，我们将试图试用灰度变换来增强图像的灰度动态范围。
实验处理具体步骤：（图像可拉伸放大）1、此为图2，。
2、此为图3，。
（而这个时候看到图2的噪声水平，将图1和图2相加之后也必然会有很多的噪声。
拉普拉斯操作作为一种二阶微分算子，能很好的增强细节，但也产生更多的噪声。
而降低噪声的一种方法就是使用中值滤波器，但属于非线性滤波器的中值滤波器有可能改变图像的性质，所以不可取。
所以采取另一种方法，使用原图像梯度操作的平滑形式所形成的一个模板。
）3、此为图4，。
(梯度变换在灰度斜坡或台阶的平均相应要比拉普拉斯操作的更强烈，而对噪声和小细节的响应要比拉普拉斯操作的相应弱，而且可以通过均值滤波器对其进行平滑处理可以进一步降低，此时看(来自: 写论文网:人体骨骼认识实验报告)图像中的边缘要比拉普拉斯图像（即图3）中的边缘要突出许多)4、此为图5，。
（图4，5要比图2亮表明具有重要边缘内容的梯度图像的值一般要比拉普拉斯图像的值高）5、此为图6，。
（此时看到强边缘的优势和可见噪声的相对减少，用平滑后的梯度图像来掩蔽拉普拉斯图像的目的达到了）6、此为图7，（与原图像相比，该图像中大部分细节的清晰度的增加都很明显，所以我们才需要综合多种的方法对图像进行处理，单独使用一种方法根本不可能达到这么好的效果，只需要看相对应的图像进行对比即可知道）7、此为图8，（此时需要增大锐化后图像的动态范围，即使有很多种这样效果的灰度变换函数，但是用幂率变换处理更好，直方图均衡和规定化的效果都不太好）（此时人体的轮廓的清晰度虽然还是不高，因为扩大的灰度动态范围的同时也增大了噪声，但是相比原图还是有相当大幅度的提高的，看下图原图与最终图像对比）实验心得与收获：在本次的图像处理编程中，我首次对图像处理的众多方法有了一个感性的理解，图像处理并不是简简单单的应用几个函数即可获得理想的效果，还需要分析得出要得到相应的效果就需要不同的方法，使是知道了对应的图像处理方法也是不足的，在图像处理的编程方法上也必须要熟悉，这一次的例子中因为总体上的方法都已经给出了，因此大部分的工作量就落在了如何选择对应的matlab函数了，所以这一次收获较大的就是在图像处理函数的原型跟使用细节的认识上，还有在例子的理解过程中，也将之前所学的图像处理方法复习熟悉了一遍，在这一个阶段的学习上收获到的帮助很大。

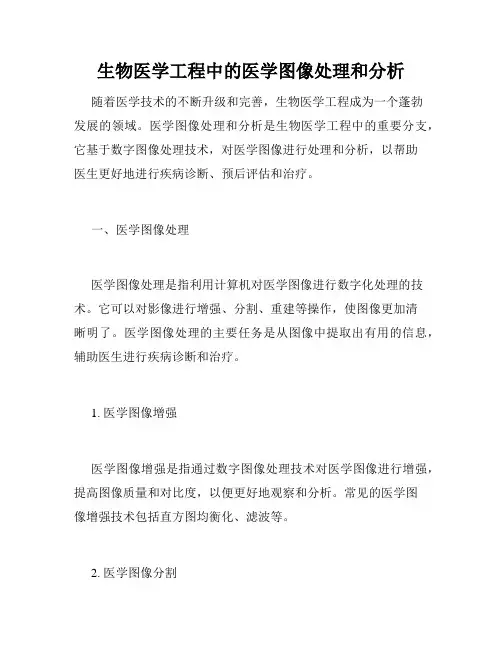

生物医学工程中的医学图像处理和分析随着医学技术的不断升级和完善，生物医学工程成为一个蓬勃发展的领域。
医学图像处理和分析是生物医学工程中的重要分支，它基于数字图像处理技术，对医学图像进行处理和分析，以帮助医生更好地进行疾病诊断、预后评估和治疗。
一、医学图像处理医学图像处理是指利用计算机对医学图像进行数字化处理的技术。
它可以对影像进行增强、分割、重建等操作，使图像更加清晰明了。
医学图像处理的主要任务是从图像中提取出有用的信息，辅助医生进行疾病诊断和治疗。
1. 医学图像增强医学图像增强是指通过数字图像处理技术对医学图像进行增强，提高图像质量和对比度，以便更好地观察和分析。
常见的医学图像增强技术包括直方图均衡化、滤波等。
2. 医学图像分割医学图像分割是将医学图像中的图像元素分类成不同的区域的过程，从而实现不同的目标，例如提取出肿瘤、血管等。
医学图像分割是医学图像分析中至关重要的一步，因为分割的结果对于后续的诊断和治疗非常重要。
3. 医学图像重建医学图像重建是指通过多个二维影像或射线数据，通过数字图像处理技术重建出三维物体的过程。
医学图像重建技术可以实现对肿瘤和器官的精确定位和定量测量，并帮助医生制定更好的治疗方案。
二、医学图像分析医学图像分析是指利用计算机处理和分析医学图像，从而获取更多的诊断信息，为医疗决策提供更科学的依据。
医学图像分析技术包括目标检测、分类、定量分析等。
1. 目标检测目标检测是指在医学图像中自动检测和定位某个目标的过程，常用于肿瘤、血管等目标的检测。
目标检测技术可以减轻医生的工作负担，提高肿瘤和其他病变的检测准确率。
2. 分类和识别分类和识别是指将医学图像中的不同部位或病变进行分类和识别的过程。
常见的分类和识别方法包括卷积神经网络（CNN）、支持向量机（SVM）等。
这些方法可以有效地对医学图像进行分类和识别，为医生提供更准确的诊断依据。
3. 定量分析定量分析是指利用计算机对医学图像进行定量分析，从而得出准确的量化测量结果。
人体体成份分析中的MR图像处理共3
篇
人体体成份分析中的MR图像处理1
人体体成份分析中的MR图像处理
介绍：
人体的体成分分析是了解身体构成和健康状况的一种重要手段。
随着医学技术的发展，多种成像技术被应用于身体成分分析。
其中，磁共振成像技术（Magnetic Resonance Imaging，MRI）因其非侵入性、高分辨率等优点，日渐受到医学界的青睐。
然而，人体的MR图像处理是整个分析过程中至关重要的环节。
基本原理：
MR成像是利用磁共振现象成像，该效应是指核磁子在强磁场
下吸收并发射电磁波的现象，通过对核磁子的信号进行扫描、采集、重构，再用计算机对数据进行处理，最终形成影像。
其中，影像中每个像素点的灰度值表示该位置的核磁共振信号大小。
MR成像处理：
1. 脂肪饱和技术
人体MR图像中，脂肪和肌肉等组织的信号强度相差不大，若不加以处理，脂肪将难以区分。
因此，脂肪饱和技术应用于解决此问题。
其原理为，在采集图像前以特定磁场和频率对脂肪进行抑制，使其不参与像素值的形成，从而使得脂肪在图像中呈暗色（黑色）。
2. 核磁共振水分析技术
利用MR图像，可将身体内的水分显现。
由于身体中的水分既包含在细胞内，也包含在细胞外，因此，水分分布信息有助于推断组织类型和含水量。
该项技术可分析肌肉和脂肪含水量、分布情况。
3. TSF（Triceps skinfold thickness）的测量
TSF是测量皮下组织脂肪储存量的指标之一，MR图像可作为TSF测量的一种手段。
其原理为，通过测定上臂中三头肌肌肉和皮下脂肪组织间距离，从而推测脂肪分布和厚度分布，进而计算出个体的TSF数值。
应用实例：
MR图像处理在人体体成分分析中广泛应用。
其中，可以利用MR技术对控制组和脂代谢，发病过程的个体进行分析，比如新发生糖尿病的肥胖人群或者胰岛素耐受性已经进入预病前期的肥胖人群。
同时，MR技术还可在用药前后进行动态关注，探究药物对体成分的影响，从而指导临床治疗。
结语：
MR图像处理是人体体成分分析的核心过程，通过这项技术，医生可以快速、准确了解患者的健康状况。
未来，随着医学技术的不断提升，MR图像处理将有可能成为人体体成分分析领域的必备技术之一
结论：MR图像处理技术在人体体成分分析中具有重要应用价值。
其能够快速、精准地测量人体脂肪含量、分布情况以及水分含量等指标，帮助医生更好地了解患者的身体健康状况。
此外，该技术在指导临床治疗和药物研发方面也具有重要意义。
未来，MR图像处理技术将继续发挥重要作用，为人体体成分分析领域带来更多的突破和进展
人体体成份分析中的MR图像处理2
人体体成份分析中的MR图像处理
随着现代医学技术的发展，医疗影像学已成为医学临床诊断中不可或缺的一部分。
MRI技术作为一种无创、高分辨率、三维成像的医学影像学技术，在生物医学研究领域中应用广泛。
同时，MRI技术也因其对不同组织成分的磁共振信号不同，很好地满足了体成份分析的需要，成为人体成分分析的主要手段之一。
本文将从MRI的数据获取、处理和分析等方面入手，探讨应用MRI技术分析人体体成分的相关问题。
一、MRI数据获取
MRI数据的获取过程主要包括成像原理、成像参数和图像质量
控制等方面。
MRI成像基于核磁共振原理，通过电磁波的共振
吸收和放射作用，将人体内各种组织的核磁共振信号转化为图像信号。
在MRI成像中，影像的尺寸、分辨率、对比度和噪声等因素对成像质量均有影响，因此需要合理设置成像参数以控制影像质量。
同时，在数据获取过程中应注意避免伪影、脂肪压制等影响数据定量分析的因素。
二、MRI数据处理
MRI数据处理主要涉及预处理和后处理两个环节。
预处理包括
图像重构、噪声和伪像去除、几何校正等步骤。
图像重构是MRI数据预处理的基础，主要是根据成像方式和硬件特点，对
原始数据进行滤波、插值和重采样等处理以获得高质量的图像。
噪声和伪像是MRI数据处理过程中常见的问题，会直接影响数据分析的精度和可靠性。
因此，应通过滤波、增强对比度等方法对噪声和伪像进行去除。
几何校正主要是对MRI成像过程中由于给定参数设置不当、人体姿势异常等原因导致的成像畸变进行矫正。
后处理包括分割、配准、重建等过程，主要是为了从成像数据中提取出所关心的生物信息，为量化分析和可视化呈现提供基础。
三、MRI数据分析
MRI数据分析的基本思路是在MRI图像上标注出感兴趣的区域，并通过计算对应的组织成分含量和分布情况来实现人体成分分析。
由于人体内组织成分的MRI信号强度存在一定的变异性，
因此不同的分析方法会对MRI数据处理结果产生不同的影响。
常用的MRI数据分析方法包括：基于物理学的组织成分分析法、基于图像直方图的组织分割法、基于形态学的形态学分割法等。
其中，基于物理学的组织成分分析法是一种基于组织磁共振信号强度的分析方法，具有较高的可靠性和精度。
四、应用与展望
MRI技术已成为人体成分分析的重要手段，并在肌肉、脂肪、
骨骼和水分等组织成分分析中应用广泛。
相比其他组织成分分析技术，MRI技术可获得更为准确的组织分布信息和组织相互
作用信息，为医学临床诊断和疾病研究提供了更为可靠的数据支持。
未来，随着MRI技术的不断升级和发展，尤其是高场MRI技术的应用，将有望进一步提高MRI在人体成分分析中的
精度和可靠性，促进MRI技术的广泛应用和发展
综上所述，MRI技术在人体成分分析中具有广泛的应用前景，
并且具有很高的可靠性和精度。
不同的MRI数据处理方法可以提取出所关注的生物信息，为医学临床诊断和疾病研究提供了更为可靠的数据支持。
未来随着MRI技术的不断发展，MRI在
人体成分分析中的应用将会越来越广泛，并且会促进MRI技术的不断升级和发展
人体体成份分析中的MR图像处理3
人体体成份分析中的MR图像处理
近年来，医学科技不断进步，各种医学成像技术不断涌现。
其中，磁共振成像（Magnetic Resonance Imaging，MRI）在临
床医学中广泛应用。
MR技术通过对人体内部的信号分析，可
以对人体内部组织进行成像。
通过对不同组织的成像，可以辅助医生诊断疾病，进行治疗。
其中，MR图像处理在人体体成
份分析中具有十分重要的作用。
一般来说，MR成像需要配合对比剂或其它辅助手段，使得图
像更加清晰、细节更加明确。
然而，MR成像所获得的图像数
据并不是人们直接可以看懂的，而需要经过一系列的数字图像处理（Digital Image Processing，DIP）操作才能完整的分析。
因此，为帮助医生更好地诊断疾病，MR图像处理是不可
或缺的要素。
在MR图像处理中，主要需要进行的操作包括图像增强、噪声
去除、分割等。
其中，图像增强是指通过对图像进行一系列处理，使得图像的可读性、对比度和分辨率等得到提升。
常见的图像增强方式包括直方图均衡化、滤波器和锐化等。
而噪声去除则是指对图像中的噪声进行识别和去除，以增加图像的质量和清晰度。
常见的噪声去除方法包括高斯滤波、中值滤波以及小波变换等。
最后，分割则是指将MR图像中的不同部位或组
织进行提取和分割。
分割可以帮助医生更好地诊断疾病，如在弥漫性脑损伤、心脏肥大等方面有应用。
虽然MR图像处理在人体体成份分析中较为常见，但其过程并
不容易。
一方面，MR图像本身存在许多问题，如噪声和灰度
不均等。
同时，因为 MR图像在不同序列、参数、仪器下成像，会产生所谓的“数据同构性”，这使得 MR图像处理具有一定
的复杂性和挑战性。
另一方面，MR图像处理还需要丰富的医
学知识和统计分析技能。
因此，MR图像处理既需要工程技术
手段，也需要复杂的医学专业技能。
在现取得的成果中，MR图像处理在临床医学中被广泛应用。
例如，将MR图像处理技术用于心脏成分分析，可获得心功能
分析、体积测量和心肌组织性质分析等。
再如，在关节设备上，MR图像处理技术可通过对关节结构进行三维重建，提供更加
准确的诊断信息，有助于实现更为定量和精确的分析结果。
总的来说，MR图像处理在人体体成份分析中扮演着不可或缺
的角色。
虽然其具有一定的复杂性和挑战性，但其应用前景广阔。
未来，随着技术的不断发展，MR图像处理技术在医疗领
域中的应用还将不断拓宽
综合来看，MR图像处理在人体体成份分析中具有广泛的应用
前景，可以帮助医生更加准确地进行疾病诊断和治疗。
尽管存在一定的复杂性和挑战性，但随着技术的不断发展，MR图像
处理技术在临床医学领域中将持续发挥重要作用。
未来，我们可以期待更多的实际应用案例，同时也需要进一步深化技术研究，以推动MR图像处理技术的发展和创新。
