变电站送电安全措施

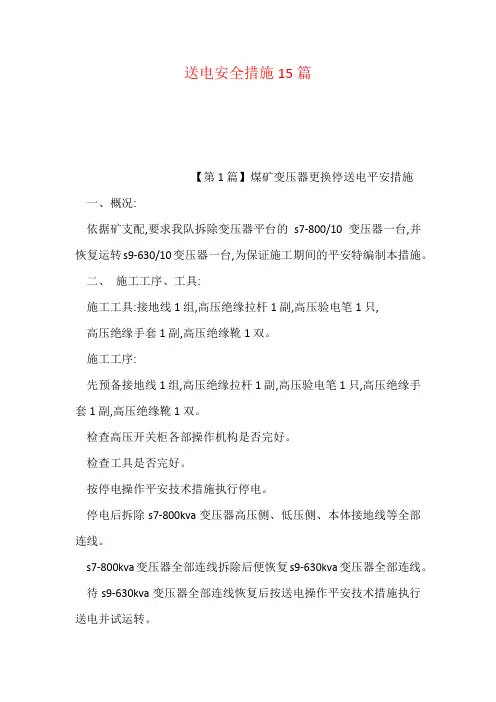

送电安全措施15篇【第1篇】煤矿变压器更换停送电平安措施一、概况:依据矿支配,要求我队拆除变压器平台的s7-800/10变压器一台,并恢复运转s9-630/10变压器一台,为保证施工期间的平安特编制本措施。

二、施工工序、工具:施工工具:接地线1组,高压绝缘拉杆1副,高压验电笔1只,高压绝缘手套1副,高压绝缘靴1双。

施工工序:先预备接地线1组,高压绝缘拉杆1副,高压验电笔1只,高压绝缘手套1副,高压绝缘靴1双。

检查高压开关柜各部操作机构是否完好。

检查工具是否完好。

按停电操作平安技术措施执行停电。

停电后拆除s7-800kva变压器高压侧、低压侧、本体接地线等全部连线。

s7-800kva变压器全部连线拆除后便恢复s9-630kva变压器全部连线。

待s9-630kva变压器全部连线恢复后按送电操作平安技术措施执行送电并试运转。

观看s9-630kva变压器运转是否正常。

三、施工前预备工作施工前先预备接地线1组,高压绝缘拉杆1副,高压验电笔1只高压绝缘手套1副,高压绝缘靴1双。

再检查高压开关柜各部操作机构是否完好,检查工具是否完好。

四、主要平安技术措施:(一)停电操作平安技术措施:1、操作人员穿绝缘靴,戴绝缘手套。

2、配电室2号高压开关柜真空断路器断开。

3、检查配电柜开关断路器确已断开。

4、拉开配电柜上隔离。

5、打开检修柜门,验明配电柜负荷侧确无电压。

6、在配电柜负荷侧悬挂接地线一组。

7、检查配电柜负荷侧接地线确已挂好。

8、在配电柜隔离手把上悬挂“禁止合闸,有人工作”和“已接地”标志牌各一块,设专人看管。

9、停送电工作必需由专人负责,必需严格执行谁停电,谁送电的原则,严禁约时停、送电。

(二)送电操作平安技术措施:操作人员穿绝缘靴,戴绝缘手套。

拆除配电柜负荷侧悬挂接地线。

拆除在配电柜把手上所悬挂“禁止合闸,有人工作”和“已接地”标志牌。

检查配电柜负荷侧悬挂接地线确已拆除。

合上隔离开关。

再次检查上隔离开关确已合到位。

一、工程概况：（一）工程设计:该站设计规模：35KV进线1回路，主变容量10000KVA；10KV保安电源1回路。

10KV系统为单母线分段接线，10KV出线14回路，10KV电容补偿2回路，消谐回路2回路，保证了供电的安全可靠及经济运行。

现有1台主变为有载调节变压器，35KV及10KV高压开关均为真空断路器，35KV及10KV开关柜均采用微机综合保护装置。

（二）我矿现有负荷由矿区内10KV临时变电所供电，该电源来自彭集35KV 变电站。

该临时变电所内高压柜为我矿35KV变电站10KV二段高压柜。

（三）电气主接线系统图。

（附图）二、编制方案依据：1、《电气建设施工、验收及质量验评标准汇编2、《火电施工质量检验及评定规范》3、《电气装置安装工程电气设备交接试验标准GB50150---914、《电力建设安全操作规程》5、山东省济南冶金设计院股份有限公司设计图纸、设备出厂技术资料。

6、山东盛鑫矿业有限公司35KV变电站一次系统接线图。

三、送电方案及范围：1、由李楼220KV变电站35KV侧出线送电至山东盛鑫矿业有限公司35KV变电站35KV进线柜35KV母线。

2、1#主变。

3、10KVⅠ段母线。

四、送电前应具备的条件：㈠按照施工图纸及技术资料安装完毕并根据施工及验收规范检查合格。

㈡各种安装、检查及记录、调试、试验及记录合格，记录资料齐全。

㈢送电方案审批通过，并向送电人员进行技术交底。

㈣送电用的专用工具、防护用品、警告牌类及记录表格准备齐全。

㈤有关一、二次设备编号清楚、正确，安全标志明显齐全，所有电气设备接地良好，孔洞封堵完毕，凡送电区域必须挂警示牌。

㈥所有一、二次设备必须进行操作传动试验检查完毕，所有保护装置按定值整定并校验完毕。

㈦设置好足够防火用品及用具并组织好消防人员及车辆等。

㈧通讯工具应满足送电的要求，要配备通讯电话。

㈨操作值班人员应上岗，按时作好记录。

五、送电组织和领导：为了使送电工作顺利进行，组织一个强有力的领导班子，现场组织协调送电工作，做好送电前的各项准备及检查督促工作，督促参加送电试运人员按方案进行，做好必要的安全措施，确保送电试运一次成功。

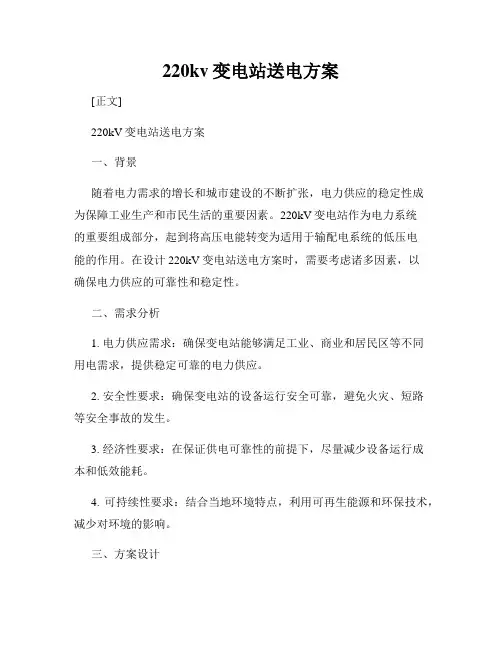

220kv变电站送电方案[正文]220kV变电站送电方案一、背景随着电力需求的增长和城市建设的不断扩张，电力供应的稳定性成为保障工业生产和市民生活的重要因素。

220kV变电站作为电力系统的重要组成部分，起到将高压电能转变为适用于输配电系统的低压电能的作用。

在设计220kV变电站送电方案时，需要考虑诸多因素，以确保电力供应的可靠性和稳定性。

二、需求分析1. 电力供应需求：确保变电站能够满足工业、商业和居民区等不同用电需求，提供稳定可靠的电力供应。

2. 安全性要求：确保变电站的设备运行安全可靠，避免火灾、短路等安全事故的发生。

3. 经济性要求：在保证供电可靠性的前提下，尽量减少设备运行成本和低效能耗。

4. 可持续性要求：结合当地环境特点，利用可再生能源和环保技术，减少对环境的影响。

三、方案设计基于以上需求分析，设计一个高效稳定的220kV变电站送电方案如下：1. 输电线路规划：根据实际情况和需求，确定合适的输电线路路径和走向，并考虑线路长度、载流量等因素。

同时，应优先选择耐候性好、绝缘性能优异的输电材料和设备，以提高线路的稳定性和可靠性。

2. 变压器选择：选择合适的变压器类型和容量，确保变压器能够满足电力需求，并具备良好的电压调节和能耗控制能力。

3. 保护装置设计：根据变电站的规模和设备情况，设计合理的保护装置，包括过电压保护、接地保护、差动保护等，以确保设备安全可靠运行，提高电力供应的稳定性。

4. 自动化控制系统：引入现代自动化控制技术，建立完善的监控系统和远程控制系统，实现对变电站设备的智能化管理和运维，提高供电可靠性和安全性。

5. 可再生能源利用：结合当地资源特点和环境保护要求，考虑将可再生能源（如太阳能、风能等）应用于变电站的供电系统中，以提高能源利用效率，并减少对传统能源的依赖。

6. 能源储备：设计合理的能源储备装置，如备用电池组或发电机组等，以应对突发情况和电力需求高峰期，确保持续供电。

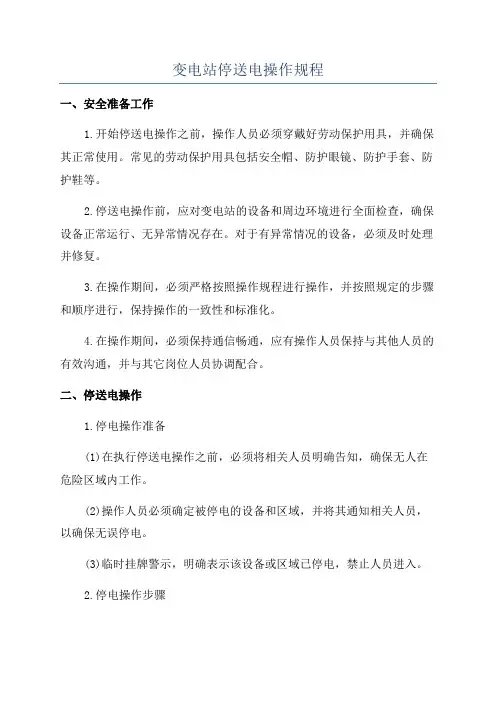

变电站停送电操作规程一、安全准备工作1.开始停送电操作之前，操作人员必须穿戴好劳动保护用具，并确保其正常使用。

常见的劳动保护用具包括安全帽、防护眼镜、防护手套、防护鞋等。

2.停送电操作前，应对变电站的设备和周边环境进行全面检查，确保设备正常运行、无异常情况存在。

对于有异常情况的设备，必须及时处理并修复。

3.在操作期间，必须严格按照操作规程进行操作，并按照规定的步骤和顺序进行，保持操作的一致性和标准化。

4.在操作期间，必须保持通信畅通，应有操作人员保持与其他人员的有效沟通，并与其它岗位人员协调配合。

二、停送电操作1.停电操作准备(1)在执行停送电操作之前，必须将相关人员明确告知，确保无人在危险区域内工作。

(2)操作人员必须确定被停电的设备和区域，并将其通知相关人员，以确保无误停电。

(3)临时挂牌警示，明确表示该设备或区域已停电，禁止人员进入。

2.停电操作步骤(1)执行操作人员必须确保所有电源开关处于断开状态，其它设备处于安全状态，防止误操作造成事故。

(2)依照操作规程，分别操作停电柜、断路器等设备，确保电源被完全切断。

(3)在停电操作结束后，必须对已断电的设备进行验电，确认设备处于完全电压为零的状态。

(4)停电操作结束后，必须将停电原因、时间等信息记录在停电操作记录簿中，并妥善保存。

三、送电操作1.送电操作准备(1)在执行送电操作之前，操作人员必须明确送电对象和区域，确保正确送电。

(2)操作人员必须确认所有配电开关处于关闭状态，待停电区域处于安全状态。

2.送电操作步骤(1)操作人员必须按照操作规程，逐一操作各个配电开关，确保正确送电。

(2)在送电操作结束后，必须对配电设备进行检查，确认其正常运行，无异常情况。

(3)送电操作完成后，必须将送电原因、时间等信息记录在相应的操作记录簿中，并与停电记录簿对应。

四、紧急事故处理1.发生紧急事故时，操作人员必须迅速切断电源，确保人员和设备的安全。

2.在紧急事故处理中，必须按照操作规程进行操作，不能随意变更步骤和顺序。

变电运维工作中的危险点和安全管控发布时间：2021-12-23T07:45:03.372Z 来源：《防护工程》2021年24期作者：曹学军[导读] ：社会经济的发展和人民的生活离不开电力系统。

变电站是电力系统中重要的环节，变电运维工作的质量对电力系统的可靠运行至关重要。

变电运维工作主要是对变电站的运行维护，倒闸操作，事故及异常处理、设备巡视、设备定期试验轮换等。

变电运维工作任务繁杂而枯燥，容易导致员工大意出错造成严重后果。

尤其是倒闸操作，不允许出一点错误，否则可能导致大面积停电等重大事故。

曹学军国网山西省电力公司晋中供电公司山西晋中 030600摘要：社会经济的发展和人民的生活离不开电力系统。

变电站是电力系统中重要的环节，变电运维工作的质量对电力系统的可靠运行至关重要。

变电运维工作主要是对变电站的运行维护，倒闸操作，事故及异常处理、设备巡视、设备定期试验轮换等。

变电运维工作任务繁杂而枯燥，容易导致员工大意出错造成严重后果。

尤其是倒闸操作，不允许出一点错误，否则可能导致大面积停电等重大事故。

下面针对变电运维工作中几类危险点进行分析并给出应对措施。

关键词：变电运维；危险点；安全管控变电站工作票是准许工作人员在变电设备上工作的书面命令，是履行工作许可、工作监护、工作间断、转移和终结制度的书面依据，也是明确安全职责，向工作人员进行安全交底，并实施安全技术措施的依据。

工作票签发制度作为加强现场作业、设备维护的管理手段，发挥着重要的安全管理作用。

在各作业和设备维护项目实施过程中，分析辨识危险点并制定安全措施，形成工作票规范管理方法，对进一步提高现场作业全过程管理的规范性，保障人员、设备安全有重要的现实意义。

1 变电运行操作典型危险点1.1 通用危险点分析发令、受令错误，会导致误操作。

受令人、值班负责人应认真审核操作命令，发生疑问应汇报发令人并询问清楚，确认无误后方可操作。

操作票填写错误，会导致误操作。

应逐级审核把关，按要求进行模拟预演，及时发现错误。

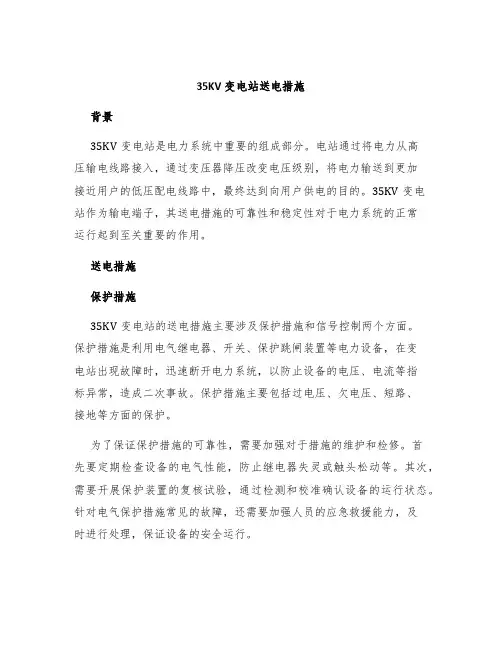

35KV变电站送电措施背景35KV变电站是电力系统中重要的组成部分。

电站通过将电力从高压输电线路接入，通过变压器降压改变电压级别，将电力输送到更加接近用户的低压配电线路中，最终达到向用户供电的目的。

35KV变电站作为输电端子，其送电措施的可靠性和稳定性对于电力系统的正常运行起到至关重要的作用。

送电措施保护措施35KV变电站的送电措施主要涉及保护措施和信号控制两个方面。

保护措施是利用电气继电器、开关、保护跳闸装置等电力设备，在变电站出现故障时，迅速断开电力系统，以防止设备的电压、电流等指标异常，造成二次事故。

保护措施主要包括过电压、欠电压、短路、接地等方面的保护。

为了保证保护措施的可靠性，需要加强对于措施的维护和检修。

首先要定期检查设备的电气性能，防止继电器失灵或触头松动等。

其次，需要开展保护装置的复核试验，通过检测和校准确认设备的运行状态。

针对电气保护措施常见的故障，还需要加强人员的应急救援能力，及时进行处理，保证设备的安全运行。

信号控制35KV变电站的信号控制包括遥信、遥控、遥测等多种手段。

遥信主要是指远距离传递设备的工作状态，比如开合状态、告警信息等。

遥控则是指通过电缆、光纤等通讯手段，实现高压电气设备的远程控制。

此外，遥测也是变电站信号控制的一种重要方式，它可以对电网的各项指标进行实时监控，获取设备的工作状态信息。

为保证信号控制的可靠性，在实际应用中需要注意以下几点。

首先需要保证通讯线路的可靠性，避免通讯中断或失真等问题。

其次，需要对遥控设备的操作进行精细化管理，防止误操作等我们人员错误造成的事故。

最后，对于遥测信号，需要建立实时监测系统，对于监测到的异常情况及时进行处理。

总结35KV变电站的送电措施是电力系统保障供电质量和安全性的重要环节。

保护措施和信号控制是送电措施的两个方面，需要完善的维护和管理制度以及人员的应急救援能力，确保高压电气设备可靠运行，同时通过实时监测和管理机制，提高供电的质量和稳定性。

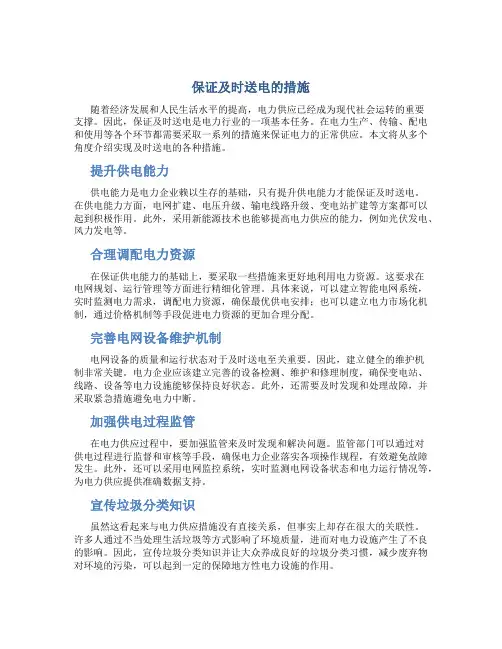

保证及时送电的措施随着经济发展和人民生活水平的提高，电力供应已经成为现代社会运转的重要支撑。

因此，保证及时送电是电力行业的一项基本任务。

在电力生产、传输、配电和使用等各个环节都需要采取一系列的措施来保证电力的正常供应。

本文将从多个角度介绍实现及时送电的各种措施。

提升供电能力供电能力是电力企业赖以生存的基础，只有提升供电能力才能保证及时送电。

在供电能力方面，电网扩建、电压升级、输电线路升级、变电站扩建等方案都可以起到积极作用。

此外，采用新能源技术也能够提高电力供应的能力，例如光伏发电、风力发电等。

合理调配电力资源在保证供电能力的基础上，要采取一些措施来更好地利用电力资源。

这要求在电网规划、运行管理等方面进行精细化管理。

具体来说，可以建立智能电网系统，实时监测电力需求，调配电力资源，确保最优供电安排；也可以建立电力市场化机制，通过价格机制等手段促进电力资源的更加合理分配。

完善电网设备维护机制电网设备的质量和运行状态对于及时送电至关重要。

因此，建立健全的维护机制非常关键。

电力企业应该建立完善的设备检测、维护和修理制度，确保变电站、线路、设备等电力设施能够保持良好状态。

此外，还需要及时发现和处理故障，并采取紧急措施避免电力中断。

加强供电过程监管在电力供应过程中，要加强监管来及时发现和解决问题。

监管部门可以通过对供电过程进行监督和审核等手段，确保电力企业落实各项操作规程，有效避免故障发生。

此外，还可以采用电网监控系统，实时监测电网设备状态和电力运行情况等，为电力供应提供准确数据支持。

宣传垃圾分类知识虽然这看起来与电力供应措施没有直接关系，但事实上却存在很大的关联性。

许多人通过不当处理生活垃圾等方式影响了环境质量，进而对电力设施产生了不良的影响。

因此，宣传垃圾分类知识并让大众养成良好的垃圾分类习惯，减少废弃物对环境的污染，可以起到一定的保障地方性电力设施的作用。

结语以上几种措施，可以有效地保证电力的及时供应，提升电力的运行效率和可靠性。

电力变电站的安全防护措施
物理安全
1. 围墙和门禁控制：建立围墙以限制非授权人员进入变电站区域，并设置门禁系统进行严格的出入管理。

2. 视频监控系统：安装视频监控摄像头，对变电站内外进行全天候监控，及时发现异常情况。

3. 安全标识：在变电站内外设置合适的安全标识，包括警示标志、禁止标志等，提醒人员注意安全。

火灾安全
1. 防火墙和防火门：在变电站内设置防火墙和防火门，防止火灾蔓延。

2. 消防设备：安装消防器材，如灭火器、消防栓等，以应对突发火灾事件。

3. 定期检查和维护：定期对消防设备进行检查和维护，确保其正常工作。

电气安全
1. 设备绝缘：对变电站内的电气设备进行绝缘处理，防止电流外泄和触电事故发生。

2. 接地保护：合理设置接地装置，确保电流能够安全地通过接地线路分散到地下。

3. 紧急停电装置：安装紧急停电开关，以便在发生电气故障或事故时迅速切断电源。

人员安全
1. 培训和教育：对变电站工作人员进行安全培训和教育，提高其安全意识和应急处理能力。

2. 安全防护装备：为工作人员提供必要的安全防护装备，如安全帽、绝缘手套等。

3. 工作程序：建立标准的工作程序和操作规范，确保工作人员按照规定进行操作，减少事故风险。

总之，电力变电站的安全防护措施包括物理安全、火灾安全、电气安全和人员安全等方面。

通过采取这些措施，可以有效地保障变电站的安全运行，降低事故发生的概率。
