[防雷接地电阻规范]防雷接地电阻规定是多少建筑物接地电阻的要求

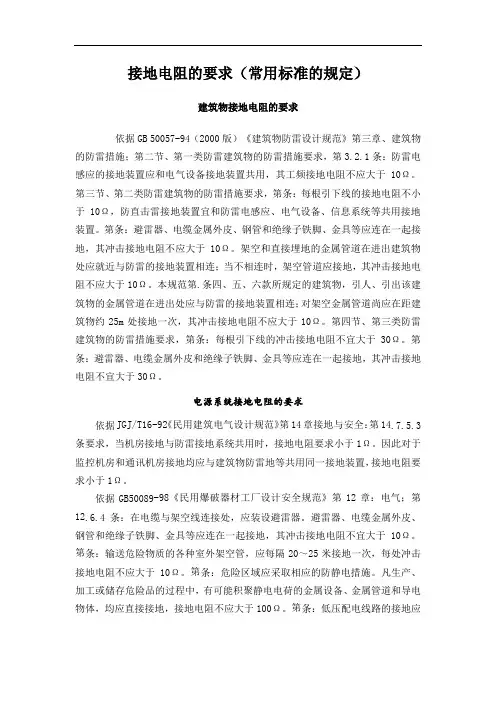

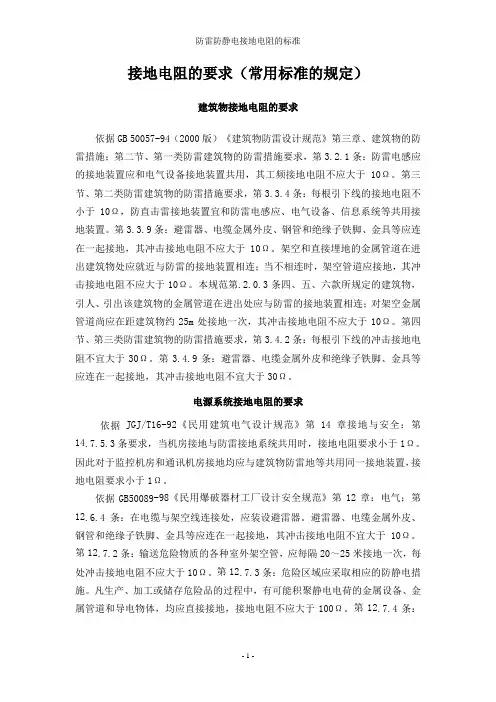

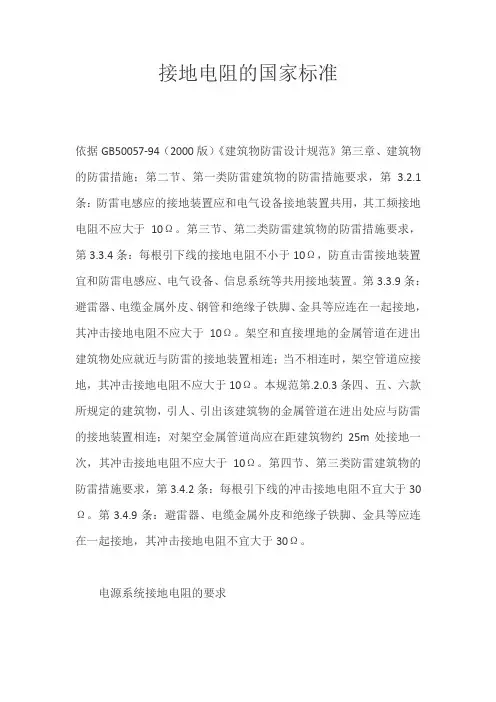

第一类防雷建筑物：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
工频接地电阻
英文名称：power frequency earthing resistance
定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。
其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。
工频就是一般的市电(工业用电)频率，在我们国家是50赫兹。
工频是很低的频率。
我国通常叫的工频，就是指50HZ的交流电。
第二类防雷建筑物：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、系统等共用接地装置。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第三类防雷建筑物：每根引下线的冲击接地电阻不宜大于30Ω。
避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
（防雷检测报告第19条——防雷接地电阻≤10）
电源系统接地电阻的要求
机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
（因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
）
在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。
低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。
TN-S系统
英文名称：TN-S system
定义：整个系统的中性线与保护线分开的TN系统。
字母标识：
第一字母表示电力系统的对地关系
T-----一点接地
I-----所有带电部分与地绝缘，或一点经阻抗接地
第二字母表示装饰的外露可导电部分对地关系
T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关
N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）
如果后面还有字母，这个字母表示中性线和保护线的组合
S-----中性线和保护线是分开的
C-----中性线和保护线是合一的（PEN线）
TN系统
英文名称：TN system
定义：中性点直接接地，电气装置的外露可接近导体通过保护接地线与该接地点相连接，即设备不单独接地，只系统接地的低压配电系统。
1）TN-C系统―在全系统内N线和PE线是合一的（C是“合一”一词法文Combine的第一个字母）。
注意，此处的全系统是从电源配电盘出线处算起。
下同。
2）TN-S系统―在全系统内N线和PE线是分开的（S是“分开”一词法文Separate的第一个字母）。
3）TN-C-S系统―在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。
石化接地电阻的要求
石油库设计规范
钢油罐接地点沿油罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。
覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件，应做电气连接并接地，接地电阻不宜大于10Ω。
电气连接广义上是指电气产品中所有电气回路的集合，包括电源连接部件例如电源插头、电源接线端子等、电源线、内部导线、内部连接部件等；
而狭义上的电气连接则只是指产品内部将不同导体连接起来的所有方式。
电气连接包括：接线端子、PCB连接器、工业连接器、接线盒、重载连接器、电缆、电缆接头、安全栅、接触件等。
为了统一术语，一般所称的电气连接是指狭义上的电气连接，而使用电气连接组件来指广义上的电气连接。
进出洞内的金属管道接地电阻不宜大于20Ω。
电力和信息线路应采用铠装电缆埋地引入洞内。
接地电阻不宜大于20Ω。
电缆与架空线路的连接处，应装设过电压保护器。
过电压保护器、电缆外皮和瓷瓶铁脚，应做电气连接并接地，接地电阻不宜大于10Ω。
进入油品装卸区的输油（油气）管道在进入点应接地，接地电阻不应大于20Ω。
避雷针（网、带）的接地电阻，不宜大于10Ω。
每组绝缘轨缝的电气化铁路侧，应设一组向电气化铁路所在方向延伸的接地装置，接地电阻不应大于10Ω。
（运送油气用的铁轨）
电气化铁路
英文名称：electric railway
定义：地区与地区间或城市间采用电力牵引的铁路。
不包括以轨道为导向、以电力为牵引能源的城市轨道交通或工况企业内部运输线路。
铁路油品装卸设施的钢轨、输油管道、鹤管、钢栈桥等应做等电位跨接并接地，两组跨接间距不应大于20m，每组接地电阻不应大于
10Ω。
对于有爆炸危险的场合，所有相邻金属设备设施之间、相邻法兰盘之间，在非腐蚀性环境中，如果螺栓小于4个，且电阻小于10的六次方Ω，则应采用铜片，或铜导线做等电位连接，即跨接防静电装置的接地电阻应小于100Ω。
石油库内防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4Ω。
电阻越小,电流通过的阻力就越小,那么如果漏电的话,电就全部从接地的地线上传到地下了,如果接线电阻过大,电流还有可能从人体传到地上,就会对人有伤害!
汽车加油加气站设计与施工规范
加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4Ω。
液化气罐采用牺牲阳极法进行阴极防腐时，牺牲阳极的接地电阻不应大于10Ω。
定义1：阳极随着流出的电流而逐渐消耗,所以,称为牺牲阳极,这种阳极消耗快,安设位置及方法必须便于更换.低电位金属有镁、镁合金、纯锌、锌合金、铝合金等。
地上或管沟敷设的油品、液化石油气和天然气管道的始、末端和分支处应设防静电和防感应雷的联合接地装置，其接地电阻不应大于30Ω。
防静电装置的接地电阻应小于100Ω。
城镇燃气设计规范
防雷接地装置的冲击接地电阻应小于10Ω。
静电接地体的接地电阻应小于100Ω
当建筑物处于防雷区外时，放散管的引线应接地，接地电阻应小于10Ω
计算机系统接地电阻的要求
电子计算机场地
计算机系统直流工作接地，接地电阻应按计算机系统具体要求确定，防雷接地接地电阻不应大于10Ω。
计算机系统交流工作接地，接地电阻不应大于4Ω，防雷接地接地电阻不应大于10Ω。
计算机系统保护接地，接地电阻不应大于4Ω，防雷接地接地电阻不应大于10Ω。
电子计算机机房
计算机系统交流接地，接地电阻不应大于4Ω。
计算机系统安全保护接地，接地电阻不应大于4Ω。
计算机系统直流工作接地，接地电阻应按计算机系统具体要求确定。
计算机系统防雷接地，应按现行国家标准《物防雷设计规范》执行。
工作接地、安全保护接地、直流工作接地、防雷接地宜采用一组接地装置，其接地电阻按其中最小值确定。
有线电视系统接地电阻的要求
系统采用专用接地装置时，其接地电阻不得大于4Ω。
采用综合接地时，接地电阻不得大于1Ω。
移动通讯系统接地电阻的要求
移动通信基站地网的接地电阻值应小于5Ω，年雷暴日小于20天的地区，其接地电阻可小于10Ω。
架空电力线与电力电缆接口处的保护接地以及电力变压器（100KVA以下）保护接地的接地电阻值应
小于10Ω。
空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值，其首端（即进站端）应小于10Ω，中间或末端应小于30Ω。
微波站防雷与接地设计规范
微波中继续站地网的工频接地电阻值应不大于10Ω。
接地电阻可小于10Ω。
微波枢纽站地网的工频接地电阻值应不大于5Ω。
接地电阻可小
于10Ω。
无源中继续站地网的工频接地电阻值为20～30Ω。
架空电力线与电力电缆接口处的保护接地以及电力变压器
（100KVA以下）保护接地的接地电阻值应小于10Ω。
架空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值，其首端（即进站端）应小于10Ω，中间或末端应小于30Ω。
