最新绝缘电阻及泄漏电流测试原理

绝缘电阻测试一、绝缘电阻测试原理；绝缘电阻测试是指在被测样品加以一直流电压U,通过检测加压后所产生的电流I，再由R = U /I①得到绝缘电阻。

其原理如下图1:图1、绝缘电阻测试原理图式O中的I有三部分电流构成，即泄漏电流、电容电流、吸收电流如下图2:泄漏电流I i：这部分电流时由于介质本身电导引起的，其电流值是恒定不变的；电容电流丨2：这部分电流是由于介质的电容效应产生的，当对被测样品加压时，介质内部发生快速极化，相当于对电容充电产生的电流；其是瞬时存在的，衰减速度快；吸收电流丨3：这部分电流是由于介质内部发生缓慢极化所产生的电流；其随着时间的推移而衰减。

图2、介质绝缘电阻等值电路图图中I为实测电流，有图可得出，绝缘电阻R在开始是随时间衰减，当达丨3=0及介质内部极化反应结束时，绝缘电阻趋于平衡，即此时的电阻为介质的泄漏电阻。

由此可以看出，对于正在运行的设备来说，丨2、|3在达到平衡状态后期值为零，此时流过绝缘介质的电流只有泄漏电流I i,由此可以看出泄漏电流的大小是决定设备绝缘水平好坏关键因素。

R=U/I i即为我们所测的绝缘电阻。

R的大小取决于设备绝缘介质的好坏，介质老化、受潮、灰尘、裂缝等因素决定了泄漏电流I l的大小，即绝缘电阻的大小，其先随时间的推移而逐步增大，只到达到一固定值。

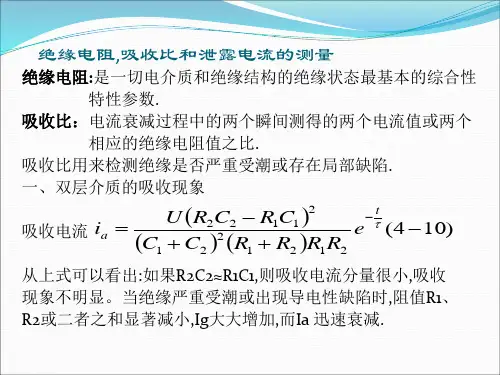

吸收比与极化指数1、吸收比：为60S绝缘电阻(R6o)与15S绝缘电阻(R is)的比值，中小型变压器的吸收现象要弱些，根据吸收比的变化可以判断绝缘的状况，吸收比K= R6o/ R15。

由于其是绝缘介质的电容效用引起的阻值变化，由电容值计算公式：C= ( £S) /(4k n d)其中：£为介电常数，S为电容器板面积，K为常数，D为两板距离可得：介电常数e越大，电容值就越大，而介电常数的大小与介质的绝缘性能有关，绝缘性能越好介电常数越大。

再有吸收比公式得，吸收比越大吸收比越大，则绝缘介质电容效应越强，介电常数也越大，其绝缘水平也就越好。

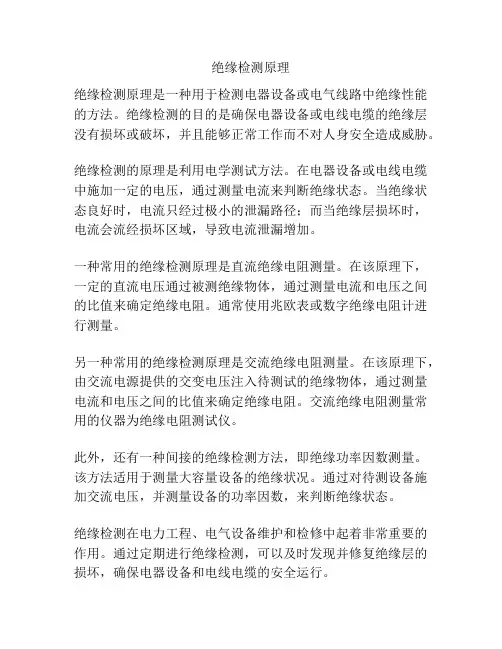

绝缘检测原理
绝缘检测原理是一种用于检测电器设备或电气线路中绝缘性能的方法。

绝缘检测的目的是确保电器设备或电线电缆的绝缘层没有损坏或破坏，并且能够正常工作而不对人身安全造成威胁。

绝缘检测的原理是利用电学测试方法。

在电器设备或电线电缆中施加一定的电压，通过测量电流来判断绝缘状态。

当绝缘状态良好时，电流只经过极小的泄漏路径；而当绝缘层损坏时，电流会流经损坏区域，导致电流泄漏增加。

一种常用的绝缘检测原理是直流绝缘电阻测量。

在该原理下，一定的直流电压通过被测绝缘物体，通过测量电流和电压之间的比值来确定绝缘电阻。

通常使用兆欧表或数字绝缘电阻计进行测量。

另一种常用的绝缘检测原理是交流绝缘电阻测量。

在该原理下，由交流电源提供的交变电压注入待测试的绝缘物体，通过测量电流和电压之间的比值来确定绝缘电阻。

交流绝缘电阻测量常用的仪器为绝缘电阻测试仪。

此外，还有一种间接的绝缘检测方法，即绝缘功率因数测量。

该方法适用于测量大容量设备的绝缘状况。

通过对待测设备施加交流电压，并测量设备的功率因数，来判断绝缘状态。

绝缘检测在电力工程、电气设备维护和检修中起着非常重要的作用。

通过定期进行绝缘检测，可以及时发现并修复绝缘层的损坏，确保电器设备和电线电缆的安全运行。

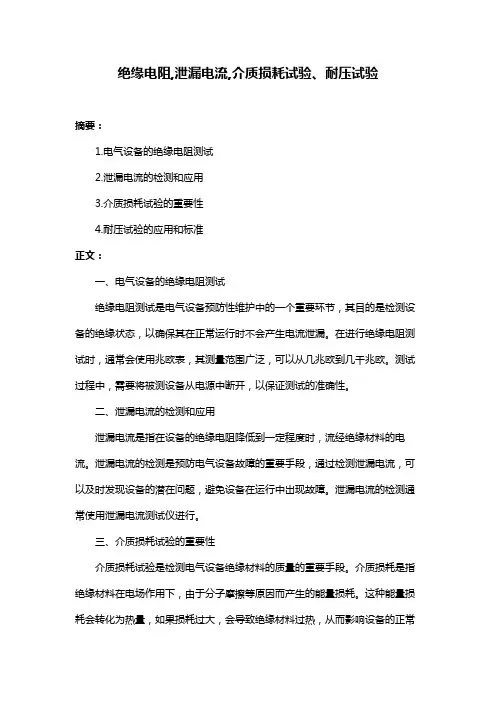

绝缘电阻,泄漏电流,介质损耗试验、耐压试验
摘要：
1.电气设备的绝缘电阻测试
2.泄漏电流的检测和应用
3.介质损耗试验的重要性
4.耐压试验的应用和标准
正文：
一、电气设备的绝缘电阻测试
绝缘电阻测试是电气设备预防性维护中的一个重要环节，其目的是检测设备的绝缘状态，以确保其在正常运行时不会产生电流泄漏。

在进行绝缘电阻测试时，通常会使用兆欧表，其测量范围广泛，可以从几兆欧到几千兆欧。

测试过程中，需要将被测设备从电源中断开，以保证测试的准确性。

二、泄漏电流的检测和应用
泄漏电流是指在设备的绝缘电阻降低到一定程度时，流经绝缘材料的电流。

泄漏电流的检测是预防电气设备故障的重要手段，通过检测泄漏电流，可以及时发现设备的潜在问题，避免设备在运行中出现故障。

泄漏电流的检测通常使用泄漏电流测试仪进行。

三、介质损耗试验的重要性
介质损耗试验是检测电气设备绝缘材料的质量的重要手段。

介质损耗是指绝缘材料在电场作用下，由于分子摩擦等原因而产生的能量损耗。

这种能量损耗会转化为热量，如果损耗过大，会导致绝缘材料过热，从而影响设备的正常
运行。

因此，进行介质损耗试验，可以及时发现绝缘材料的质量问题，保证设备的安全运行。

四、耐压试验的应用和标准
耐压试验是检测电气设备绝缘强度的重要手段，其目的是检测设备在正常运行时所能承受的电压。

在进行耐压试验时，需要将被测设备加到规定的试验电压，然后观察一段时间，看设备是否有泄漏电流或者其他异常现象。

我国的耐压试验标准规定，试验电压应为设备额定电压的1.5 倍，试验时间为1 小时。

绝缘电阻测试仪原理
绝缘电阻测试仪是一种用于测量电气设备或电线电缆绝缘性能的工具。

其原理是通过施加高压电源，将电流引入被测设备或电缆的绝缘层中，然后测量在给定时间内电流的衰减程度，从而得到绝缘电阻值。

具体而言，绝缘电阻测试仪通常采用直流电源，通过接地连接将高压施加在被测对象上。

在施加高电压的同时，测试仪通过内置的电压计测量电压值。

接下来，测试仪通过内置的电流计测量在给定电压下通过被测对象的电流。

这个电流的大小取决于被测对象的绝缘性能，较好的绝缘性能会导致电流极小。

最后，测试仪会根据测得的电流值自动计算出绝缘电阻值。

为了确保测量结果的准确性，绝缘电阻测试仪通常会提供自动或手动的电流调节功能，以便在不同绝缘电阻范围内进行精确测量。

此外，测试仪还通常提供运行时间设定功能，以便用户可以根据需要调整测试时间。

总之，绝缘电阻测试仪通过施加高压电源，测量电流衰减来评估被测对象的绝缘性能。

其原理简单但有效，可广泛应用于各种需要检测绝缘性能的电气设备和线缆。

泄漏电流测试原理
泄漏电流测试是一种常用的电气安全性测试方法，用于检测电器或设备中是否存在漏电问题。

该测试通过测量电气设备与地面之间的电流差异，来判定设备是否存在漏电现象。

以下是泄漏电流测试的原理：
1. 测试仪器：通常使用数字万用表或专用的泄漏电流测试仪器进行测试。

这些仪器可以测量非常小的电流值。

2. 模拟地面：在进行泄漏电流测试时，一般需要将电气设备接地，以模拟实际使用条件下的接地情况。

3. 测试方法：将测试仪器的一根探头接地，将另一根探头接触需要测试的电器或设备的金属外壳或其他可触及的部位。

测试仪器将测量出设备外壳与地面之间的电流差异。

4. 电流标准：根据不同的应用场景和国家标准，对泄漏电流的允许值有具体的规定。

例如，工业设备通常要求泄漏电流低于几毫安（mA），而家用电器则通常要求低于几十微安（μA）。

5. 判定标准：根据测量的泄漏电流值与相应的电流标准进行比较，可以判断出设备是否存在漏电问题。

如果泄漏电流值超过了标准范围，可能意味着设备绝缘损坏或存在其他安全隐患。

需要注意的是，泄漏电流测试是非常敏感的，甚至可以检测出微弱的泄漏电流。

因此，在进行测试时，应确保测试环境干燥，
避免湿度影响测试结果。

另外，还要注意安全操作，避免触电风险。

绝缘检测的原理
绝缘检测是一种用来测量电气设备或电气线路中绝缘电阻的方法，目的是判断绝缘是否完好，以保证设备或线路的安全运行。

绝缘检测的原理是通过施加一个特定的电压或电流信号到被测设备或线路上，并测量通过该设备或线路的电流或电压。

通过比较测量结果与预先设定的阈值，可以判断绝缘是否存在故障或缺陷。

绝缘测试通常使用绝缘电阻测试仪进行。

绝缘电阻测试仪能够施加高电压（通常为500V、1000V或2500V）或低电压（通
常为50V）到被测设备或线路上，并测量通过被测设备或线路的电流。

在测试过程中，测试仪器会记录下施加电压和测量电流的数值。

如果测得的电流低于预设的阈值，说明绝缘电阻较高，绝缘完好；如果测得的电流超过了阈值，说明绝缘电阻较低，存在绝缘故障或缺陷。

绝缘检测原理的基础是电阻分配原理。

当电流通过绝缘体时，会有一部分电流通过绝缘体的表面（漏电流），这部分电流取决于绝缘体的特性和表面状态，如绝缘材料的种类、厚度、湿度等。

另一部分电流则通过绝缘体的体积（体电流），这部分电流主要取决于绝缘体内部的电势分布和电阻值。

通过测量电流可以间接地得到绝缘电阻的信息，从而判断绝缘的状况。

绝缘检测的原理还涉及到电容效应。

绝缘体通常具有一定的电容特性，当施加电压到绝缘体上时，会在绝缘体两侧形成电场，从而导致电荷的积聚。

这些积聚的电荷会造成电流的泄漏，通过测量这种泄漏电流的变化可以间接推测出绝缘电阻的变化。

总之，绝缘检测的原理是通过测量通过被测绝缘体的电流或电压，结合电阻分配原理和电容效应，判断绝缘的完好程度以及存在的故障或缺陷。

绝缘电阻测量原理绝缘电阻是指电气设备、电气线路或电气元件的绝缘材料对电流的阻碍能力。

绝缘电阻测量是电气工程中非常重要的一项测试，它可以帮助我们了解设备或线路的绝缘状况，从而确保电气设备的安全可靠运行。

在进行绝缘电阻测量时，我们需要了解其原理及测量方法。

首先，我们来了解绝缘电阻测量的原理。

绝缘电阻测量原理是利用电压和电流的关系来判断绝缘电阻的大小。

在测量时，通常会施加一定的直流电压在被测绝缘上，然后通过测量电流的大小来计算绝缘电阻的值。

根据欧姆定律，电流和电压之比即为绝缘电阻的大小，即R=V/I，其中R为绝缘电阻，V为施加的电压，I为通过绝缘的电流。

通过测量电流和施加电压的数值，我们可以得到被测绝缘的绝缘电阻值。

其次，我们需要了解绝缘电阻测量的方法。

绝缘电阻测量通常采用万用表或绝缘电阻测试仪进行。

在测量时，需要先将被测绝缘与地线相连，然后通过测试仪器施加一定的电压，再测量通过绝缘的电流值。

在测量过程中，需要注意保持被测绝缘的干燥和清洁，避免外部因素对测量结果的影响。

另外，还需要注意测量时的安全问题，避免因高压电流而造成伤害。

绝缘电阻测量的原理和方法虽然简单，但在实际工程中却有着重要的意义。

通过绝缘电阻测量，我们可以及时发现设备或线路中的绝缘故障，避免因绝缘故障而引发的事故。

同时，绝缘电阻测量也是电气设备定期检测的一项重要内容，可以帮助我们及时了解设备的绝缘状况，确保设备的安全运行。

综上所述，绝缘电阻测量原理简单易懂，方法也相对容易操作。

但在实际工程中，我们仍需要严格按照操作规程进行，确保测量结果的准确性和可靠性。

只有通过科学的测量和有效的监测，才能保障电气设备的安全运行，为工程的顺利进行提供保障。

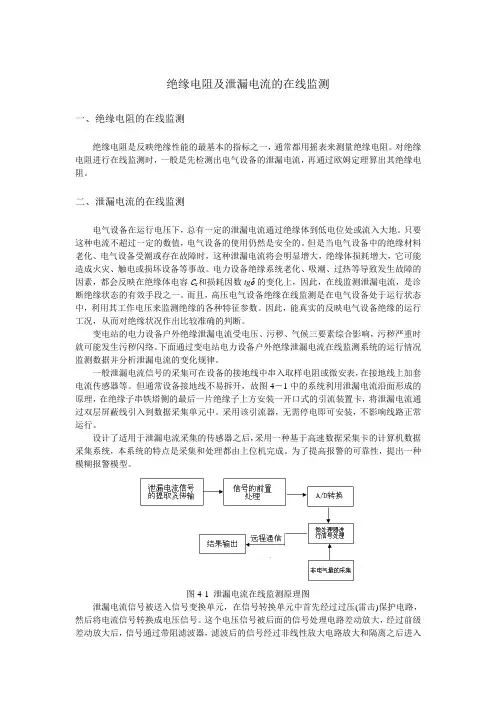

绝缘电阻及泄漏电流的在线监测一、绝缘电阻的在线监测绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用摇表来测量绝缘电阻。

对绝缘电阻进行在线监测时，一般是先检测出电气设备的泄漏电流，再通过欧姆定理算出其绝缘电阻。

二、泄漏电流的在线监测电气设备在运行电压下，总有一定的泄漏电流通过绝缘体到低电位处或流入大地。

只要这种电流不超过一定的数值，电气设备的使用仍然是安全的。

但是当电气设备中的绝缘材料老化、电气设备受潮或存在故障时，这种泄漏电流将会明显增大，绝缘体损耗增大，它可能造成火灾、触电或损坏设备等事故。

电力设备绝缘系统老化、吸潮、过热等导致发生故障的因素，都会反映在绝缘体电容C X和损耗因数tgδ的变化上，因此，在线监测泄漏电流，是诊断绝缘状态的有效手段之一。

而且，高压电气设备绝缘在线监测是在电气设备处于运行状态中，利用其工作电压来监测绝缘的各种特征参数。

因此，能真实的反映电气设备绝缘的运行工况，从而对绝缘状况作出比较准确的判断。

变电站的电力设备户外绝缘泄漏电流受电压、污秽、气候三要素综合影响，污秽严重时就可能发生污秽闪络。

下面通过变电站电力设备户外绝缘泄漏电流在线监测系统的运行情况监测数据并分析泄漏电流的变化规律。

一般泄漏电流信号的采集可在设备的接地线中串入取样电阻或微安表，在接地线上加套电流传感器等。

但通常设备接地线不易拆开，故图4－1中的系统利用泄漏电流沿面形成的原理，在绝缘子串铁塔侧的最后一片绝缘子上方安装一开口式的引流装置卡，将泄漏电流通过双层屏蔽线引入到数据采集单元中。

采用该引流器，无需停电即可安装，不影响线路正常运行。

设计了适用于泄漏电流采集的传感器之后，采用一种基于高速数据采集卡的计算机数据采集系统，本系统的特点是采集和处理都由上位机完成。

为了提高报警的可靠性，提出一种模糊报警模型。

图4-1 泄漏电流在线监测原理图泄漏电流信号被送入信号变换单元，在信号转换单元中首先经过过压(雷击)保护电路，然后将电流信号转换成电压信号。

绝缘测试的原理绝缘测试是一种常见的电力设备检测方法，用于评估电气设备的绝缘性能。

通过测量绝缘电阻或绝缘电流，可以判断设备是否存在绝缘故障或缺陷。

本文将介绍绝缘测试的原理及其在电力行业中的应用。

一、原理概述绝缘测试是基于绝缘材料的阻抗特性进行的。

在绝缘正常的情况下，电流无法通过绝缘材料，因此可以将其视为一个高阻抗状态。

而绝缘故障或缺陷会导致绝缘材料的电阻减小，从而产生绝缘泄漏电流。

通过测量绝缘电阻或绝缘电流，可以准确评估绝缘的健康状况，早期发现潜在问题，避免设备事故发生。

二、绝缘电阻测试绝缘电阻测试是一种常见的绝缘测试方法，广泛应用于各种电力设备中。

测试时，使用绝缘测试仪器将电压施加在待测设备的绝缘材料上，然后测量通过绝缘材料的电流，从而计算出绝缘电阻。

一般情况下，测试电压较低以保护设备，如常用的测试电压为500V或1000V。

绝缘电阻值通常以兆欧（MΩ）为单位。

三、绝缘电流测试绝缘电流测试是另一种常见的绝缘测试方法，适用于对较高压力或大容量设备进行测试。

测试时，绝缘测试仪器通过施加高电压（通常在5kV至10kV范围内）在设备绝缘材料上，测量通过绝缘材料的电流。

根据Ohm's Law（欧姆定律），根据施加的电压和测量到的电流，可以计算出绝缘电阻值。

四、绝缘测试的应用绝缘测试广泛应用于各种电力设备中，包括变压器、电动机、线缆、继电器等。

它的主要目的是保障设备的安全可靠运行，避免绝缘故障引起的事故发生。

通过定期的绝缘测试，可以提前发现潜在的问题，采取修复或更换措施，确保设备的正常运行。

此外，在设备出厂前和安装前进行绝缘测试也非常重要，以确保设备在交付或安装后符合规范要求。

绝缘测试还可用于判断绝缘材料的质量和性能。

不同类型的绝缘材料具有不同的绝缘特性，通过绝缘测试可以验证其是否符合标准和规范要求。

总结：绝缘测试基于绝缘材料的阻抗特性进行，通过测量绝缘电阻或绝缘电流，判断设备是否存在绝缘故障或缺陷。

万用表测绝缘原理
万用表是一种常用的电学测量仪器，可以用来测量电压、电流和电阻等。

除了常规的电学量测量功能外，万用表还可以用于测量绝缘电阻。

绝缘电阻是指电气设备或电线电缆绝缘材料对电流的阻碍能力。

绝缘材料常用于电器设备的外壳、绝缘层等部分，起到隔离和保护的作用，防止电流泄漏或短路现象的发生。

测量绝缘电阻的原理是利用万用表的直流电压输出功能，将正负极分别接触待测电路的绝缘材料上，通过施加一定的电压并测量绝缘材料上的电流，从而计算出绝缘电阻值。

具体操作时，首先将万用表拨到绝缘电阻测试档位，并确保电路处于断开状态。

然后，将正负极分别接触绝缘材料的两个点上，施加一定的电压。

在这个过程中，万用表将对流过绝缘材料的电流进行测量，并显示在屏幕上。

通过测量绝缘电阻，我们可以判断绝缘材料的质量和性能是否达到要求。

通常情况下，绝缘电阻应该远大于设备运行时的操作电压，以确保电气设备的正常运行和安全性。

需要注意的是，在进行绝缘电阻测试时，要确保周围环境干燥，避免湿度对测量结果的影响。

同时，也要避免绝缘材料表面有积灰或杂质，以免影响测量结果的准确性。

总之，借助万用表的绝缘电阻测试功能，我们可以快速、准确地评估电气设备的绝缘质量，保障电路的安全性和可靠性。

泄漏电流测试仪的原理和操作泄漏电流测试仪是如何工作的泄漏电流测试仪，泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其四周介质或绝缘表面所形成的电流称为泄漏电流。

依照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。

泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1；另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率上升而加添，所以泄漏电流随电源频率上升而加添。

例如：用可控硅供电，其谐波重量使泄漏电流增大。

若考核的是一个电路或一个系统的绝缘性能，则这个电流除了包括全部通过绝缘物质而流入大地（或电路外可导电部分）的电流外，还应包括通过电路或系统中的电容性器件（分布电容可视为电容性器件）而流入大地的电流。

较长布线会形成较大的分布容量，增大泄漏电流，这一点在不接地系统中应特别引起注意。

测量泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。

不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性重量的电流。

在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。

请注意区分。

泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流。

因此，它是衡量电器绝缘性好坏的紧要标志之一，敢是产品安全性能的紧要指标。

将泄漏电流限制在一个很小值，这对提高产品安全性能具有紧要作用。

小功率电器（＜2KW）的泄漏电流可用自带隔离电源的泄漏电流测试仪来测量。

泄漏电流测试仪，用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流。

绝缘电阻,泄漏电流,介质损耗试验、耐压试验
（原创版）
目录
1.绝缘电阻的定义和重要性
2.泄漏电流的概念及其影响
3.介质损耗试验的原理和应用
4.耐压试验的作用和方法
5.结论
正文
一、绝缘电阻的定义和重要性
绝缘电阻是指在特定的电压下，材料对电流的阻碍能力。

在电气设备中，绝缘电阻是保证设备正常运行和安全的重要因素。

如果绝缘电阻不足，可能导致设备故障、触电等安全事故。

二、泄漏电流的概念及其影响
泄漏电流是指在电气设备的绝缘部分，由于各种原因导致的电流泄漏。

泄漏电流可能导致设备的性能下降、温升增加，严重时可能损坏设备。

因此，对泄漏电流的检测和控制至关重要。

三、介质损耗试验的原理和应用
介质损耗试验是一种测量绝缘材料在交流电压下损耗的试验方法。

该试验可以评估绝缘材料的质量和绝缘状况。

在实际应用中，介质损耗试验常用于检测电缆、变压器等设备的绝缘性能。

四、耐压试验的作用和方法
耐压试验是一种检测设备绝缘强度的试验方法。

通过对设备施加高电压，观察设备是否有泄漏电流或击穿现象，以评估设备的绝缘性能。

耐压
试验可以有效预防设备运行中的绝缘击穿故障，保障设备的安全运行。

综上所述，绝缘电阻、泄漏电流、介质损耗试验和耐压试验都是评估电气设备绝缘性能的重要指标和方法。

绝缘电阻试验的原理及应用一、绝缘电阻试验的原理绝缘电阻试验是一种常见的电气测试方法，用于检测电气设备的绝缘性能。

其原理基于电气设备在正常工作情况下应具备足够的绝缘电阻，以避免电流的泄漏和电磁干扰。

绝缘电阻试验通过施加高电压，检测设备绝缘电阻的大小，从而评估其绝缘性能。

绝缘电阻试验原理主要包括以下几个方面：1.绝缘电阻的定义：绝缘电阻是指电气设备两个接点之间的电阻，用来评估绝缘材料的绝缘性能。

绝缘电阻越大，说明绝缘材料越好，反之则表明可能存在绝缘性能不足的问题。

2.电气设备的绝缘材料：绝缘电阻试验主要针对电气设备中的绝缘材料进行测试，例如绝缘胶、绝缘纸、绝缘漆等。

这些绝缘材料在正常情况下应该能够有效地隔离电流，从而保证电气设备的正常运行。

3.高电压的施加：绝缘电阻试验通常需要施加高电压来模拟实际工作条件下的电压。

这个高电压可以是直流电压或交流电压，具体根据设备的需求而定。

4.电流的测量：在施加高电压后，通过测量电流的大小来评估设备的绝缘电阻。

通常，电流越小，说明绝缘电阻越大，绝缘性能越好。

二、绝缘电阻试验的应用绝缘电阻试验广泛应用于各个领域的电气设备测试中，其应用主要包括以下几个方面：1. 电力行业在电力行业，绝缘电阻试验是评估各种电气设备的绝缘性能的常用方法。

例如，发电厂会对变压器、电缆、发电机等设备进行绝缘电阻测试，以确保其在工作过程中具备足够的绝缘性能，以防止电气事故的发生。

2. 工业制造在工业制造领域，绝缘电阻试验也是一项重要的测试方法。

工业设备通常需要具备良好的绝缘性能，以防止电流泄漏和电磁干扰。

因此，在制造过程中，对各种电气设备进行绝缘电阻测试是非常必要的，以确保其质量和安全性。

3. 建筑施工在建筑施工中，绝缘电阻试验被广泛用于测试建筑物中的电气设备的绝缘性能。

例如，对于公共场所的照明设备、电梯、消防设备等，绝缘电阻测试可以帮助保证其绝缘性能达标，减少电气事故的发生。

4. 交通运输在交通运输领域，绝缘电阻试验通常用于测试各种交通工具中的电气设备。
