泄漏电流测试仪的原理和操作

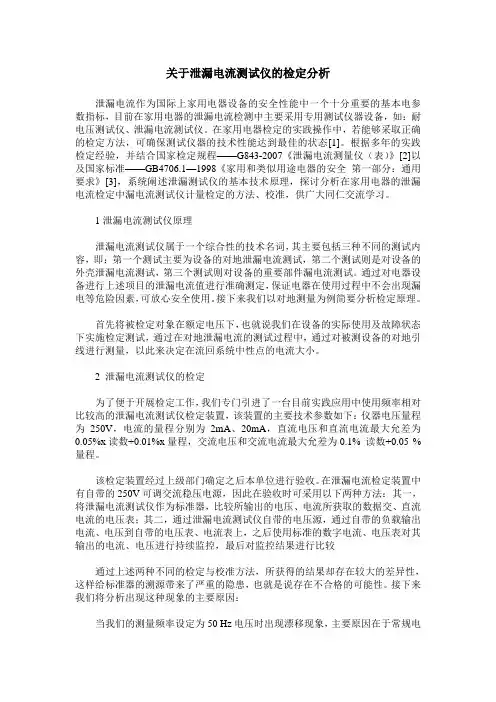

关于泄漏电流测试仪的检定分析泄漏电流作为国际上家用电器设备的安全性能中一个十分重要的基本电参数指标，目前在家用电器的泄漏电流检测中主要采用专用测试仪器设备，如：耐电压测试仪、泄漏电流测试仪。

在家用电器检定的实践操作中，若能够采取正确的检定方法，可确保测试仪器的技术性能达到最佳的状态[1]。

根据多年的实践检定经验，并结合国家检定规程——G843-2007《泄漏电流测量仪（表）》[2]以及国家标准——GB4706.1—1998《家用和类似用途电器的安全第一部分：通用要求》[3]，系统阐述泄漏测试仪的基本技术原理，探讨分析在家用电器的泄漏电流检定中漏电流测试仪计量检定的方法、校准，供广大同仁交流学习。

1泄漏电流测试仪原理泄漏电流测试仪属于一个综合性的技术名词，其主要包括三种不同的测试内容，即：第一个测试主要为设备的对地泄漏电流测试，第二个测试则是对设备的外壳泄漏电流测试，第三个测试则对设备的重要部件漏电流测试。

通过对电器设备进行上述项目的泄漏电流值进行准确测定，保证电器在使用过程中不会出现漏电等危险因素，可放心安全使用。

接下来我们以对地测量为例简要分析检定原理。

首先将被检定对象在额定电压下，也就说我们在设备的实际使用及故障状态下实施检定测试，通过在对地泄漏电流的测试过程中，通过对被测设备的对地引线进行测量，以此来决定在流回系统中性点的电流大小。

2 泄漏电流测试仪的检定为了便于开展检定工作，我们专门引进了一台目前实践应用中使用频率相对比较高的泄漏电流测试仪检定装置，该装置的主要技术参数如下：仪器电压量程为250V，电流的量程分别为2mA、20mA，直流电压和直流电流最大允差为0.05%x读数+0.01%x量程，交流电压和交流电流最大允差为0.1% 读数+0.05 % 量程。

该检定装置经过上级部门确定之后本单位进行验收。

在泄漏电流检定装置中有自带的250V可调交流稳压电源，因此在验收时可采用以下两种方法：其一，将泄漏电流测试仪作为标准器，比较所输出的电压、电流所获取的数据交、直流电流的电压表；其二，通过泄漏电流测试仪自带的电压源，通过自带的负载输出电流、电压到自带的电压表、电流表上，之后使用标准的数字电流、电压表对其输出的电流、电压进行持续监控，最后对监控结果进行比较通过上述两种不同的检定与校准方法，所获得的结果却存在较大的差异性，这样给标准器的溯源带来了严重的隐患，也就是说存在不合格的可能性。

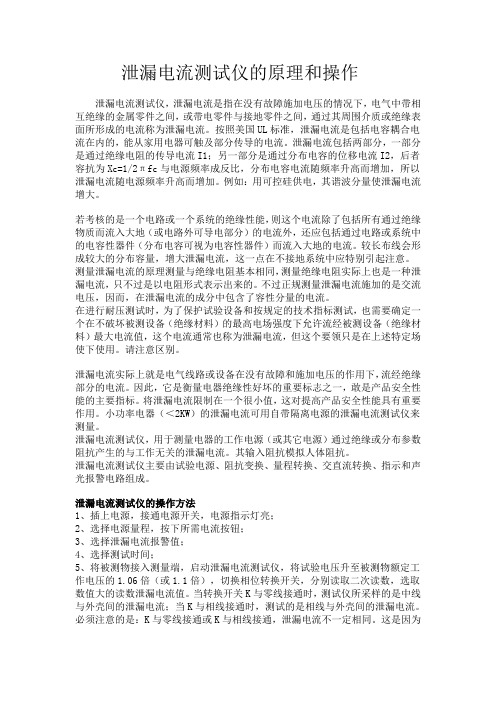

泄漏电流测试仪的原理和操作泄漏电流测试仪，泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间，或带电零件与接地零件之间，通过其周围介质或绝缘表面所形成的电流称为泄漏电流。

按照美国UL标准，泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导的电流。

泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流I1；另一部分是通过分布电容的位移电流I2，后者容抗为Xc=1/2πfc与电源频率成反比，分布电容电流随频率升高而增加，所以泄漏电流随电源频率升高而增加。

例如：用可控硅供电，其谐波分量使泄漏电流增大。

若考核的是一个电路或一个系统的绝缘性能，则这个电流除了包括所有通过绝缘物质而流入大地（或电路外可导电部分）的电流外，还应包括通过电路或系统中的电容性器件（分布电容可视为电容性器件）而流入大地的电流。

较长布线会形成较大的分布容量，增大泄漏电流，这一点在不接地系统中应特别引起注意。

测量泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。

不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性分量的电流。

在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场使下使用。

请注意区别。

泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流。

因此，它是衡量电器绝缘性好坏的重要标志之一，敢是产品安全性能的主要指标。

将泄漏电流限制在一个很小值，这对提高产品安全性能具有重要作用。

小功率电器（＜2KW）的泄漏电流可用自带隔离电源的泄漏电流测试仪来测量。

泄漏电流测试仪，用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流。

其输入阻抗模拟人体阻抗。

位钮，将使仪器复位。 (10) 若被测医用电气设备的外壳或外壳的一部分是用绝缘材料制成的，必须将最大
面积为 20cm×10cm 的金属箔紧贴在绝缘外壳或外壳的绝缘部分上作为外壳导 体。 (11) 符合 GB9706.1 图 18，图 19． 4、 患者漏电流的测量：
(1)将被测医用电气设备(FE)与仪器(FE)连接端连接，将 FE 连接端的接地 开关按下，使 FE 端接地，将被测医用电气设备保护接地(PE)与仪器保护接地(PE) 连接端连接，将 PE 连接端的接地开关按下， 使 PE 端接地（Ⅰ类设备）；对Ⅱ类 设备，不用 PE 连接。 (2) 将被测医用电气设备应用部分输出与仪器测量装置(MD)输入端（下面端子）
RK2675Y 系列医用泄漏电流测试仪产品是在吸收、消化国际先进泄漏电流测试仪 的基础上，结合我国众多用户的实际使用情况加以提高完善的。RK2675Y 系列医用 泄漏电流测试仪是我厂一款全数显改进型新产品，能同时显示测试电压、泄漏电流 和测试时间（均为数字显示），属国内首创，可根据用户的不同需求连续任意设定泄 漏电流报警值；定时器采用倒计时数字显示，使测试时间精度提高到±1%以上， 而且测试范围提高到 99 秒，功能更加丰富实用。医用泄漏电流测试仪在电压取样上 采用线性整流电路，一改过去一贯使用的桥式整流方法，使测试电压的指示值更确 切的反映被测负载上的实际测试电压，误差更小，线性更好，精度更高。仪器在泄 漏电流测试时，检测电路交流电流采用真有效检波电路和直流电流直流滤波电路， 能够测量直流、交流、正弦波和复合波形频响可达 1MHz。RK2675Y 系列泄漏电流 测试仪的隔离电源容量若不加后缀为 500VA，若加“-1”（如 RK2675Y-1）为 1kVA， 更大隔离电源容量可特别定做。
可设定并显示泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值； 21、泄漏电流量程转换开关：按下时为 0-200 µ A，弹出时为 2/10mA； 22、泄漏电流量程转换开关：按下时为 0-10mA，弹出时为 0～2mA 23、泄漏电流交流、直流显示转换开关：按下时为直流电流显示，弹出时为交流电 流显示； 24、定时开关：开时为 1s-99S 内任意设定（倒计时），“关”时为手动； 25、时间预置拨盘，可在 1 s-99s 任意设定定时时间； 26、测试工作电压、辅助电压(V2)显示转换开关：按下时为测试工作电压显示（power 端口电压），弹出时为辅助电压(V2)显示（S9 端口）； 27、辅助电压(V 2)调节钮：顺时针为大，反之为小； 28、测量装置(MD)输入端（接地端）的接地开关：按下该端接地，弹出该端与地开

漏电测试仪使用说明一、漏电测试仪的结构和工作原理漏电测试仪的工作原理是基于电流平衡原理和电流表测量原理。

当电流通过带绝缘泄露的回路时，会形成漏电回路，因绝缘质量或受潮、老化等原因，导致绝缘阻抗下降，漏电现象就会发生。

漏电测试仪可检测到这个泄漏电流大小，并通过显示屏上的数字，来指示漏电程度。

二、漏电测试仪的使用流程1.根据被测电路的特点选择适当的工作模式和测试量程。

一般有直流模式和交流模式，直流模式用于检测直流电路，交流模式用于检测交流电路。

测试量程一般有mA档和A档，根据被测电路的额定电流选择合适的量程。

2.打开漏电测试仪，通过电源开关将其接通。

此时显示屏应亮起。

3.将测试线缆的插头插入被测电路的电源插座，即可进行测试。

注意插座及测试线缆都应处于干燥、良好的绝缘状态。

4.按下仪器上的测试按钮，开始进行测量。

测试过程中，显示屏上将显示电流值，并根据设置的预警值来判断是否存在漏电现象。

如果电流值超过预警值，显示屏将显示报警信号。

5.测试完成后，及时关闭漏电测试仪，并将测试线缆拔出被测电路。

三、漏电测试仪的注意事项1.在使用漏电测试仪之前，应仔细阅读仪器的说明书，并按照说明书的要求正确操作。

2.使用漏电测试仪时，应注意人身安全。

被测电路的电压和电流应符合测试仪的额定范围，避免因电压过高或电流过大而造成安全事故。

3.漏电测试仪应保持清洁和干燥。

在使用前应检查仪器是否有损坏、松动等情况，避免影响测试的准确性。

4.漏电测试仪的正确使用需要一定的技巧和经验。

在使用过程中应注意操作规范，尽量减少误操作。

5.漏电测试仪的存放应注意防潮、防尘。

长时间不使用时，应将其置于干燥、通风良好的地方，避免仪器发生损坏。

总结：漏电测试仪是一种重要的安全检测仪器，它可以帮助我们及时发现电路中的漏电现象，保证人身和设备的安全。

正确使用漏电测试仪不仅需要掌握使用流程，还需要注意事项。

只有严格按照说明书要求操作，才能保证测试结果的准确性，避免安全事故的发生。

泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。

它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。

本文档将介绍如何正确操作泄漏电流测试仪。

二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。

其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。

三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。

然后将另一个端口插入测试夹具的接口中。

2. 准备被测设备：确保被测设备处于断电状态。

若被测设备为插座，则先将插座的电源插头拔出，确保安全。

3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。

注意，夹线时要确保夹紧牢固，以免影响测试结果。

4. 打开主机：按下主机上的电源开关按钮，打开仪器。

待显示屏上出现正常启动界面后，进入待测电流选择界面。

5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。

一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。

6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。

此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。

7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。

若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。

8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。

然后按照逆序操作，将测试线和测试夹具分别拔出。

四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。

2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。

3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。

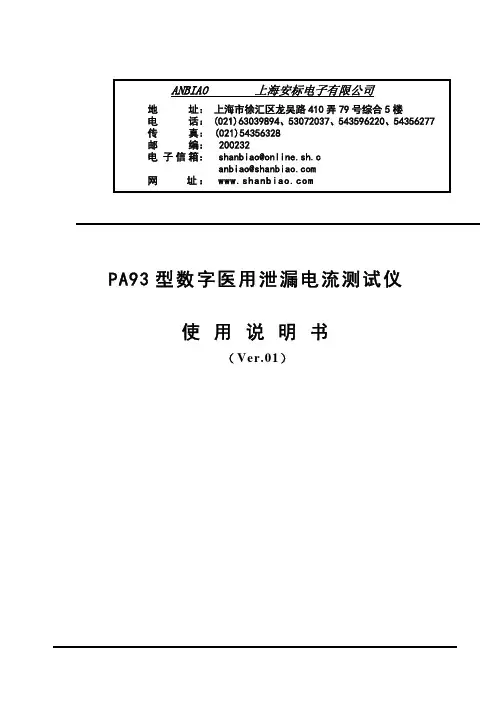

PA93型数字医用泄漏电流测试仪使 用 说 明 书（Ver.01）上海安标电子有限公司目 录一 概述 1二 规格和技术特性 1三 结构和工作原理 3四 安全注意事项 7五 使用和操作 7六 校验 17七 随机附件 19八 其他 191 概述PA93型数字医用泄漏电流测试仪适用于测量各种类型【Ⅰ类、Ⅱ类、IP（内部电源供电）和B 型、BF 型、CF 型】医用电气设备的对地漏电流、外壳对地漏电流、外壳对外壳漏电流，患者漏电流、患者漏电流（信号部分加压或应用部分加压）和患者辅助电流（直流或交流）等项目的检测，该仪器符合GB9706.1（IEC601）《医用电气设备第一部分：安全通用要求》国家标准相关条款的测试要求，是医疗器械生产厂家和检测部门必备的安规检测仪器。

仪器执行Q/YXYZ 7PA93型数字医用泄漏电流测试仪企业标准。

2 规格和技术特性2.1 测量装置（以下简称仪器）2.1.1 泄漏电流测量范围、基本误差和分辨力见表1。

表1基本误差名 称测量范围μA DC~10kHz>10kHz~1MHz分辨力 μA 0.1~99.9100~999.9 0.1 泄漏电流1000~9999±（2％r+3d）±（5％r+5d）1注1： r-读数值 d－个字。

注2： 基本误差范围为泄漏电流大于10μA 以上。

注3： 表中基本误差测试条件为温度23℃±2℃，相对湿度45％~75％。

2.1.2 频响范围 DC~1MHz。

2.1.3 输入阻抗 大于等于1MΩ。

2.1.4 测量阻抗电路（MD） 电阻 R 1=10kΩ 精度 ±5％R 2=1kΩ 精度 ±1％ 电容 C 1=0.015μF 精度 ±5％2.1.5 泄漏电流上限设定见表2。

表2误差设定范围μA DC~10kHz >10kHz~1MHz 分辨力μA 1～9999±（2％r+3d）±（5％r+5d）1注1： r-读数值 d－个字。

医用泄漏电流测试仪使用说明1.仪器说明：2.仪器准备：插上测试仪器的电源线，并将其连接到电源插座上。

根据需要，连接测试线缆和测试夹具，确保连接牢固。

打开电源，并等待仪器启动完成。

3.设置测试参数：通过按键或者触摸屏设置测试仪器的相关参数，如测试电流范围、测试时间等。

根据需要，选择测试仪器提供的不同测试模式，以适应不同的测试需求。

4.连接设备：将医疗设备的工作电源线连接到测试夹具上。

确保连接牢固，并确保接地线正常连接。

此外，还需确保医疗设备处于工作状态并稳定运行，以便进行准确的测试。

5.启动测试：按下测试仪器上的测试按钮，开始进行泄漏电流测试。

测试仪器将向医疗设备施加一定的电压，并测量泄漏电流的数值。

测试过程中，仪器会通过显示屏上的指示灯或者数字显示实时显示测试数据。

6.分析测试结果：测试完成后，测试仪器会自动计算和显示医疗设备的泄漏电流数值。

根据不同的医疗设备的规范和标准，判断测试结果是否符合要求。

如果泄漏电流超过了设备规定的安全范围，需要进行修复或者更换医疗设备。

7.打印和保存数据：测试仪器通常具备数据存储和输出功能，用户可以选择将测试数据保存在仪器内部存储器中，或者通过连接电脑进行数据传输。

此外，还可以通过打印机将测试结果直接输出。

8.仪器维护：定期检查测试仪器的电源线和测试线缆是否完好，如有损坏需及时更换。

定期进行仪器的校准和保养工作，确保测试仪器的准确性和性能。

总结：医用泄漏电流测试仪是一种用于测量医疗设备泄漏电流的仪器。

使用该仪器时，需要进行仪器准备、设置测试参数、连接设备、启动测试、分析测试结果、打印和保存数据以及仪器维护等步骤。

正确使用医用泄漏电流测试仪能够确保医疗设备的安全性。

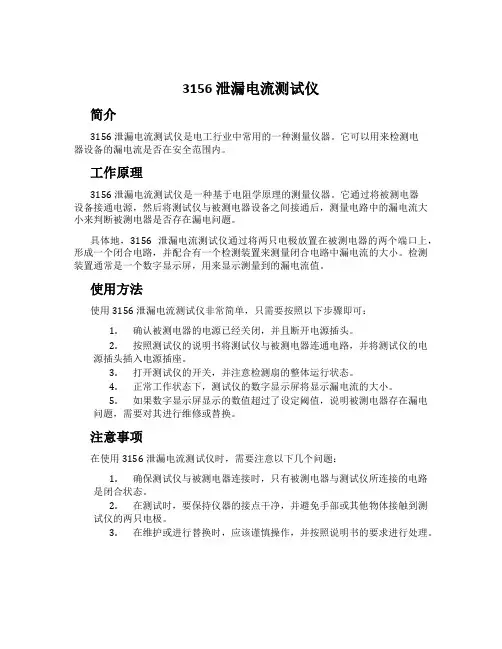

3156 泄漏电流测试仪简介3156 泄漏电流测试仪是电工行业中常用的一种测量仪器。

它可以用来检测电器设备的漏电流是否在安全范围内。

工作原理3156 泄漏电流测试仪是一种基于电阻学原理的测量仪器。

它通过将被测电器设备接通电源，然后将测试仪与被测电器设备之间接通后，测量电路中的漏电流大小来判断被测电器是否存在漏电问题。

具体地，3156 泄漏电流测试仪通过将两只电极放置在被测电器的两个端口上，形成一个闭合电路，并配合有一个检测装置来测量闭合电路中漏电流的大小。

检测装置通常是一个数字显示屏，用来显示测量到的漏电流值。

使用方法使用3156 泄漏电流测试仪非常简单，只需要按照以下步骤即可：1.确认被测电器的电源已经关闭，并且断开电源插头。

2.按照测试仪的说明书将测试仪与被测电器连通电路，并将测试仪的电源插头插入电源插座。

3.打开测试仪的开关，并注意检测扇的整体运行状态。

4.正常工作状态下，测试仪的数字显示屏将显示漏电流的大小。

5.如果数字显示屏显示的数值超过了设定阈值，说明被测电器存在漏电问题，需要对其进行维修或替换。

注意事项在使用3156 泄漏电流测试仪时，需要注意以下几个问题：1.确保测试仪与被测电器连接时，只有被测电器与测试仪所连接的电路是闭合状态。

2.在测试时，要保持仪器的接点干净，并避免手部或其他物体接触到测试仪的两只电极。

3.在维护或进行替换时，应该谨慎操作，并按照说明书的要求进行处理。

总结3156 泄漏电流测试仪是一种常用的电工测量仪器，它通过测量被测电器的漏电流大小来判断电器设备是否存在漏电问题，并作出相应的处理。

使用3156 泄漏电流测试仪需要注意接线、接点干净、操作谨慎等几个问题。

只有正确使用，才能保证被测电器的安全运行。

第一章 简介
医用泄漏电流测试仪用于测量医用电气设备的连续漏电流和患者辅助电流的检 测 试 验 设 备 。 RK2675Y 系 列 医 用 泄 漏 电 流 测 试 仪 是 按 照 GB9706.1_2007 （IEC60601-1:1988）《医用电气设备第一部分：安全通用要求》设计、生产。且测试 回路(MD)输入阻抗模拟人体阻抗，符合 GB9706.1-2007（IEC60601-1:1988)的要求， 测试电流达 5 µ A，并为用户提供一个输出电压 0~250V 连续可调，输出的基本容量 配置为 500VA 的隔离电源和另提供最高额定网电压的 110%的电压源，可以满足Ⅰ、 Ⅱ类各型设备进行正常状态下和单一故障下的对地漏电流、外壳漏电流、患者漏电 流、患者辅助漏电流的测试。
第3页
10、泄漏测试工作电压调节钮, 顺时针为大，反之为小； 11、泄漏电流超漏指示灯：此灯亮表示测试的泄漏电流超过预置电流； 12、测试状态指示灯：此灯亮表示仪器正处在测试状态； 13、电压单位指示符； 14、电压显示值指示窗口； 15、泄漏电流单位指示符，点亮时为“µA”， 熄灭时为“mA”； 16、泄漏电流显示值指示窗口； 17、测试时间单位指示符； 18、测试时间显示值指示窗口； 19、泄漏电流预置调节钮：当按下电流转换开关，调节电流报警值。根据电流量程 可设定 0.005- 2mA 任意直流电流报警值。 20、泄漏电流测试与预置转换开关：按下时结合泄漏电流转换开关、泄漏电流量程
设定完毕后，再按一下泄漏电流预置开关使之处于测试状态。 （2） 将被测医用电气设备(FE)与仪器(FE)连接端连接，将 FE 连接端的接地开
关按下，使 FE 端接地； (3) 将被测医用电气设备保护接地(PE)与测量装置(MD)输入端（下面端子）连

泄漏电流测试仪工作原理
泄漏电流测试仪通过测量电气设备的泄漏电流来确保设备的安全性能。

它的工作原理基于电流变送器和电流互感器的电磁感应原理。

泄漏电流测试仪的电流变送器具有高灵敏度，能够检测到微弱的泄漏电流。

该设备通常包括一个主机和一根连接电缆，主机上有一个数字显示屏和一些按钮，用于设置测量参数和读取测量结果。

在使用泄漏电流测试仪时，首先将主机与被测设备连接，然后设置所需的测量参数，如测量范围和测量精度。

接下来，将主机的电源开启，并将电流变送器和电流互感器放置在被测设备的电源线路上。

当被测设备出现泄漏电流时，电流互感器会感应到该电流，并经过电流变送器传递给主机。

主机会读取电流变送器传输的信号，并将泄漏电流的数值显示在数字显示屏上。

同时，主机还会通过声音或灯光信号，向操作人员提示设备是否存在泄漏电流超过设定阈值的情况。

泄漏电流测试仪的工作原理基于电磁感应原理，通过检测电流变送器和电流互感器传递的信号来确定被测设备的泄漏电流情况。

该设备广泛应用于各种电气设备的安全检测和维护中，确保设备的正常运行和人员的安全。

1
隔离变压器
选配
控制线
1
装箱单
1
包装箱
1
0.5A保险丝
1
2．4 输入电压及保险熔丝
MN2100AT泄漏电流测试仪使用220V/50HZ单相电源，保险丝容量为 0.5A。更换保险丝前，必须先去掉输入电源线，新更换的保险丝容量需符合
2. 5 开机检查
2．5．1 在接通仪器电源之前，需先确认电源的地线是否已接妥。本仪 器使用三芯电源线，当电源线接入具有地线的插座时，即已完 成机壳接地。
请尽快通知仪迪公司或其经销商，并请保留包装箱和泡沫材料，以便了解损
坏原因。我们的服务中心将根据损坏的情况为您提供快捷的维修服务或更换
新机。
仪器开箱后，请按照装箱单核对附件是否相符。
2．3 仪表附件
MN2100AT泄漏电流测试仪附件见下表：
表2-3-1
名称
MN2100AT
仪器电源线
1
说明书
1
合格证
1
保修单
进入待机态。 1．2．2 操作人员必须确认能够完全自主的控制测试仪的启动开关和停
止开关。
1．2．3 万一发生问题，请立即关闭测试电源的输出和测试仪输入电 源。
1．2．4 更换保险丝前，必须先去掉输入电源线，新更换的保险丝容量 需符合要求。
2 安装要点
本章主要介绍仪迪电子产品的储存、运输、拆封、检查中的
第六章 维护指南
6．1 日常维护
仪器应在通风良好、干燥、无粉尘、无易燃易爆及腐蚀性介质中工作。 本泄漏电流测试仪、输入电源线、测试线和其它相关附件每年至少要校验 和检验一次，以保护使用者的安全和仪器的准确性。
图 1-2-2 三相器具泄漏电流测量电路图

泄漏电流测试原理
泄漏电流测试是一种常用的电气安全性测试方法，用于检测电器或设备中是否存在漏电问题。

该测试通过测量电气设备与地面之间的电流差异，来判定设备是否存在漏电现象。

以下是泄漏电流测试的原理：
1. 测试仪器：通常使用数字万用表或专用的泄漏电流测试仪器进行测试。

这些仪器可以测量非常小的电流值。

2. 模拟地面：在进行泄漏电流测试时，一般需要将电气设备接地，以模拟实际使用条件下的接地情况。

3. 测试方法：将测试仪器的一根探头接地，将另一根探头接触需要测试的电器或设备的金属外壳或其他可触及的部位。

测试仪器将测量出设备外壳与地面之间的电流差异。

4. 电流标准：根据不同的应用场景和国家标准，对泄漏电流的允许值有具体的规定。

例如，工业设备通常要求泄漏电流低于几毫安（mA），而家用电器则通常要求低于几十微安（μA）。

5. 判定标准：根据测量的泄漏电流值与相应的电流标准进行比较，可以判断出设备是否存在漏电问题。

如果泄漏电流值超过了标准范围，可能意味着设备绝缘损坏或存在其他安全隐患。

需要注意的是，泄漏电流测试是非常敏感的，甚至可以检测出微弱的泄漏电流。

因此，在进行测试时，应确保测试环境干燥，
避免湿度影响测试结果。

另外，还要注意安全操作，避免触电风险。

泄漏电流测试仪原理
泄漏电流测试仪是一种常用于电气设备安全检测的仪器，它可以测量电气设备在正常工作状态下的泄漏电流水平。

泄漏电流是指电气设备绝缘性能不良导致的电流泄露到外部环境中的现象。

泄漏电流测试仪的工作原理是基于电气设备的绝缘性能测量。

在测试过程中，电气设备被接入测试仪的电路中，然后仪器通过内建的电源提供一个特定的电压。

然后，仪器会检测电气设备中的电流流动情况。

在正常情况下，电气设备的绝缘性能良好，泄漏电流非常小，仪器会测量到很小甚至为零的电流值。

但是，如果电气设备绝缘存在缺陷或者损坏，泄漏电流会显著增大。

测试仪器会把这种增大的泄漏电流值显示出来，提供给操作人员进行判断和分析。

为了确保测试结果的准确性，泄漏电流测试仪一般采用微弱电流检测技术。

具体而言，仪器会使用高精度的电流传感器来检测电路中的微弱电流，并将其放大到可以进行测量的范围。

同时，仪器还会配备一系列的过滤和屏蔽措施，以减少外界干扰对测试结果的影响。

需要注意的是，泄漏电流测试仪的工作需要人员具备相关知识和操作技能。

在测试之前，人员应该仔细阅读仪器的使用说明，并按照正确的步骤进行操作。

此外，仪器使用前需要进行校准，以确保测试结果的准确性。

综上所述，泄漏电流测试仪通过测量电气设备的泄漏电流水平，可以判断设备的绝缘性能是否良好。

它的工作原理基于细微电流检测技术，能够提供准确的测试结果，帮助用户进行电气设备的安全检测和维护。

泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。

根据测试设备的类型选择合适的测试线缆，将测试线缆的一个端口插入泄漏电流测试仪的测试接口，另一个端口连接到待测设备的测试点或电源插座。

2.仪器开机打开泄漏电流测试仪的电源开关，仪器将开始初始化，并显示系统状态。

在一段时间后，待测设备的泄漏电流数值将显示在仪器的屏幕上。

3.设置参数根据测试需要，设置仪器的参数。

如设定测试电压、测试时间、测试模式等。

测试电压是指施加到待测设备上的电压大小，一般可选择低电压（例如50V）或高电压（例如500V）。

测试时间是指持续施加电压的时间，一般可选择几秒到几分钟。

测试模式可以选择自动模式或手动模式，自动模式下仪器会自动进行测试并记录结果，手动模式下需要用户手动触发测试。

4.进行测试确认参数设置正确后，按下测试开始按钮，泄漏电流测试仪将开始施加电压到待测设备上，并开始测量泄漏电流。

在测试过程中，仪器将显示当前测量数值，并在测试结束后显示测试结果。

5.处理测试结果根据需要，将测试结果记录下来或导出到计算机进行进一步处理。

一般来说，泄漏电流是一个相对的数值，所以需要与设备的规格进行比较。

如果测试结果超过了设备规定的泄漏电流范围，说明设备存在泄漏问题，需要进行修理或调整。

三、注意事项1.在进行测试之前，应确保仪器和待测设备的连接正确，并保证连接线缆的质量良好，以免影响测试结果。

2.在测试过程中，应注意安全防护，避免触电风险。

禁止用湿手或脱漆的导线进行测试。

3.在测试之前，应检查待测设备的外部线路是否正确，避免因线路故障导致测试结果不准确。

4.使用仪器时，应按照仪器的规定操作，严禁擅自拆卸或改变仪器的内部结构。

5.使用完毕后，应将仪器关闭并拔掉电源线，以免长时间不使用造成损坏。

目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。

JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。

泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。

JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。

JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。

本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。

仪器具有自动相位转换功能，以每2秒切换一次相位。

通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。

二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。

泄漏电流测试仪原理泄漏电流测试仪是一种检测电气设备和电路泄漏电流的仪器，广泛应用于工业生产、电力系统、电器检测等领域。

泄漏电流是指通过绝缘材料表面或穿刺绝缘材料的电流，在不影响正常工作的条件下，泄漏电流的大小是有一定限制的。

泄漏电流测试仪主要应用于对企业和生产单位的设备进行电气安全监测工作，以提高设备和人员的安全保障。

泄漏电流测试仪的原理是利用恒定的测试电流来测量电路中的泄漏电流。

当被检电路或设备的绝缘故障发生时，泄漏电流会得到增强，这时测试仪测得的泄漏电流值就会超过规定的泄漏电流限值，从而给出检测报警信号。

泄漏电流测试仪主要由主机、测试夹、示波器、电源及操作面板等组成。

操作面板上通常配有选择测试参数的开关、数码显示器、指示灯和报警器等元件。

测试仪的主机是测试夹和操作面板组成的整体，主机的功能包括控制测试参数的选择和泄漏电流的测试及显示。

测试夹是将测试电流注入被测设备或电路中，同时接收电路中的泄漏电流，测试夹的形状和大小都根据被测设备的特殊要求而设计。

测试夹的使用要特别注意，在测试时要避免与高电压接触，避免发生电击，同时要选择合适的测试电流和测试时间，避免误判和漏检。

示波器则是接收测试仪测试夹返回的检测信号并显示其波形的一个设备。

示波器具有精确、清晰的波形显示功能，可以帮助工作人员快速检测到设备的故障信号。

电源是测试仪的一个重要组成部分，它为测试夹提供测试电流和快速响应的检测功能，同时也为测试仪提供运行所需的电力。

在选择电源的时候要考虑到稳压性、安全性和经济性等因素。

总的来说，泄漏电流测试仪的测试原理具有以下特点：1、只有当设备的泄漏电流大于指定阈值时才会有测试仪给出报警信号；2、测试仪测试时会注入一定的测试电流，如果被测设备的绝缘出现故障，则会形成一定的泄漏电流，使得测试仪会检测出电路中的泄漏电流；3、测试夹的形状和大小根据被测设备的特殊要求而设计，其准确性和精度直接影响泄漏电流测试仪的测试精度。

WB2675系列泄漏电流测试仪（图示）概述WB2675系列泄漏电流测试仪是测量被测件的工作电源通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，通过模拟人体阻抗网络来作为其输入阻抗。

它能够准确、快速、直观、可靠地测试各种被测对象的泄漏电流性能指标。

本仪器输出工作电压0～250V连续可调（WB2675除外），漏电流测试范围0～20mA，定时器范围1～99S，特殊要求另定。

适合各种家用电器、电机、电源、脱水机、洗衣机、微波炉、洗碟机、电火锅、电饭锅、电磁机、电烤箱、电冰箱、电视机、电风扇、及医疗、化工方面电子仪器、仪表等，也可用于强电系统泄漏电流的测试，同时也是科研机构、质量技术监督部门不可缺少的泄漏电流试验设备。

WB2675系列泄漏电流测试仪是在吸收、消化国际国内先进泄漏电流测试仪的基础上，结合我国用户的实际使用情况加以改进、提高和完善，是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准要求而设计。

本产品可直观地显示输出电压值、试验时的泄漏电流、设定报警泄漏电流值、试验时间(在定时状态下1～99S)，时间以倒计时形式显示，不但准确，同时更能反映试验进程。

本仪器还具有自动换相功能，每隔2秒自动换相一次，试验时的漏电流显示可以反映各种被测件泄漏电流性能上的差异。

工作原理泄漏电流测试仪主要有电压调节回路、测量控制电路、模拟人体网络、操作按键及面板显示和报警电路等组成。

电压调节回路把要求的工作电压加到被测件上，再通过模拟人体网络取得漏电流信号，测量控制电路对此信号进行处理后显示电压值和电流值，并结合操作按键的状态进行定时、报警等动作。

(如图一所示)技术指标技术指标WB2675 WB2675A WB2675B WB2675C电压量程AC 0V～250V（可调WB2675除外）±5%±3个字（满度值）电流量程AC 0～2mA/0～20mA 两档±5%±3个字报警范围AC 0～2mA/0～20mA 两档±5%±3个字连续任意设定隔离变压器容量外接300VA 1000VA 2000VA定时范围1S～99S（±1%），可正秒连续设定或手动控制体积345×105×300mm 390×190×280mm390×190×280mm390×190×280mm各部使用说明和操作步骤1、电源开关，按下此键电源开，弹出关掉。
