建筑热工学第建筑保温参考课件

  • 格式：ppt
  • 大小：5.71 MB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

建筑保温、隔热构造培训课件(ppt 39张)

建筑保温、隔热构造培训课件(ppt 39张)


激励学生学习的名言格言 220、每一个成功者都有一个开始。勇于开始，才能找到成功的路。 221、世界会向那些有目标和远见的人让路（冯两努——香港著名推销商） 222、绊脚石乃是进身之阶。 223、销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你必须百分之百的把自己推销给自己。 224、即使爬到最高的山上，一次也只能脚踏实地地迈一步。 225、积极思考造成积极人生，消极思考造成消极人生。 226、人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 227、别想一下造出大海，必须先由小河川开始。 228、有事者，事竟成；破釜沉舟，百二秦关终归楚；苦心人，天不负；卧薪尝胆，三千越甲可吞吴。 229、以诚感人者，人亦诚而应。 230、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。 231、出门走好路，出口说好话，出手做好事。 232、旁观者的姓名永远爬不到比赛的计分板上。 233、怠惰是贫穷的制造厂。 234、莫找借口失败，只找理由成功。（不为失败找理由，要为成功找方法） 235、如果我们想要更多的玫瑰花，就必须种植更多的玫瑰树。 236、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 237、世上没有绝望的处境，只有对处境绝望的人。 238、回避现实的人，未来将更不理想。 239、当你感到悲哀痛苦时，最好是去学些什么东西。学习会使你永远立于不败之地。 240、伟人所达到并保持着的高处，并不是一飞就到的，而是他们在同伴们都睡着的时候，一步步艰辛地向上爬 241、世界上那些最容易的事情中，拖延时间最不费力。 242、坚韧是成功的一大要素，只要在门上敲得够久、够大声，终会把人唤醒的。 243、人之所以能，是相信能。 244、没有口水与汗水，就没有成功的泪水。 245、一个有信念者所开发出的力量，大于99个只有兴趣者。 246、环境不会改变，解决之道在于改变自己。 247、两粒种子，一片森林。 248、每一发奋努力的背后，必有加倍的赏赐。 249、如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 250、大多数人想要改造这个世界，但却罕有人想改造自己。
建筑学 建筑保温、隔热构造55页PPT

建筑学 建筑保温、隔热构造55页PPT

建筑学 建筑保温、隔热构造
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。
《建筑保温课件》

《建筑保温课件》

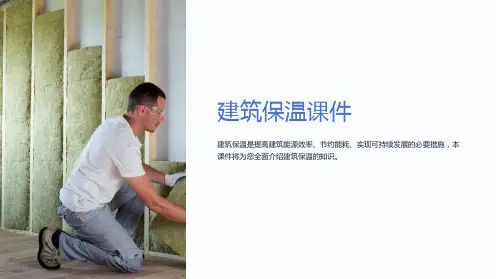

建筑保温课件
建筑保温是提高建筑能源效率、节约能耗、实现可持续发展的必要措施，本 课件将为您全面介绍建筑保温的知识。
保温材料的种类及特点
有机保温材料
如聚氨酯、聚苯乙烯等，具有优异的保温隔热性 能和良好的施工性。
生态保温材料
如麻、棉、木屑等，生产成本低、无污染，但保 温性能不如有机、无机材料。
无机保温材料
建筑保温材料的更新与升级技术趋势
更新
新型保温材料不断涌现，表现出更好的性能、更高 的环保标准和更广阔的应用前景。
升级
工业化程度不断提高，新技术得到广泛应用，建筑 保温将实现更为高效、智能、一体化的升级。
提升房屋保温水平，为房屋增值。
改善人员舒适度
4
为居住者提供更加舒适的居住环境，提 高生活和工作质量。
建筑保温对能源的影响与节约措施
影响
保温有助于提高建筑能源效率，减少能源消耗，降 低温室气体排放。
措施
采用优质保温材料、结合建筑特点综合考虑保温设 计方案。
建筑保温施工中的安全注意事项
安全防护
施工现场应设置警示标志， 工人应佩戴安全帽、手套及 防护眼镜温工程质量控制与验收 标准
1 1.质量验收标准
根据地区、保温材料规定的 标准，对工程验收的质量进 行检测。
2 2.质量控制要求
强化施工班组管理，加强质 量监督和检查，确保保温工 程质量可靠。
3 3.工程质量保证
对工程质量的投诉或建议进行科学的分析及处理，做到质优、效快、 服务周到，提高业主满意度。
如硅酸盐、玻璃纤维等，耐高温、防火阻燃性能 好。
复合保温材料
将有机、无机、生态材料进行合理的组合，兼具 多种优点，应用范围广泛。
建筑外墙保温施工步骤
2022建筑热工学建筑保温优秀ppt

2022建筑热工学建筑保温优秀ppt

体积湿度：湿试样中水分所占体积与整个试样体积
的重百量分湿比度和体v积湿VV12度的10换00算0 ：
v 1000w
材料受潮后，导热系数显著增大。原因是由于孔 隙中有了水分后，附加了水蒸气扩散的传热量，此外 还增加了毛细孔中的液态水分所传导的热量。
一般情况下，水的导热系数约为，冰的导热系数 约为，都远大于空气的导热系数。
20
n：考虑外表面位置的修正系数。由于计算最小总热阻公式
中统一取当地的室外气温的计算值，这对外墙、屋顶等直接 接触大气的围护结构来说符合实际，但对那些不直接接触室 外空气的结构来说则需要修正。如：顶棚的上部是闷顶空间 ，其温度比室外气温要高一些。见下表
允t 许温差。见表。使用质量要求较高的房间，
约为0.35w/(m2k)。我国北京为0.9w/(m2k)。
2022/1/13
23
围护结构的保温构造
一：绝热材料 二：绝热材料的选择
三、围护结构构造方案的选择
2022/1/13
24
一：绝热材料：
绝热材料：指那些绝热性能较好，即导热系数较小的 材料，通 常把导热系数小于 并能用于绝热工程的材料。
量(W／m2)； t——传热时数(h)； F——围护结构的总面积(m2)。
由此可看出，在建筑设计中，优化平面形式 和建筑体形、减少外围护结构的总面积是一项 减少能耗的有效措施。
2022/1/13
10
所谓建筑物体形系数，是指建筑物与室外大 气接触的外表面积与其所包围的体积的比值。
在外表面积中，不包括地面和不采暖楼梯间隔 墙和户门的面积。
系数不仅不再降低，还会变大，存在有最佳容重。例
如图9-2。
原因是：孔隙率太大，不仅意味着孔隙的数量增
《房屋建筑学》建筑保温、隔热构造 ppt课件

《房屋建筑学》建筑保温、隔热构造 ppt课件


硬质保温制品内贴—在外墙内侧用粘结剂粘贴增强石膏聚
苯复合保温板等硬质建筑保温制品，然后在其表抹粉刷石 膏，并在里面压入中碱玻纤涂塑网格布（满铺），最后用 腻子嵌平，做涂料
保温层挂装 —先在外墙内侧固定衬有保温材料的保温龙
骨，在龙骨的间隙中填入岩棉等保温材料，然后在龙骨表 面安装纸面石膏板
墙体内保温—内贴保温板材
彼此相容，并具有防腐性
9.2 建筑外围护结构保温构造
9.2.2建筑外墙保温构造 ●常用外墙面保温层的设置位置：
(a) 外墙内保温层示意
(b) 外墙外保温层示意
外墙保温层设置位置示意
(c) 外墙中保温层示意
9.2 建筑外围护结构保温构造
9.2.2建筑外墙保温构造 ●常用外墙面的保温构造做法：
外墙内保温
(c) 内部结构构成
(a) 闭合状态
保温金属窗实例一则
双层中空玻璃 窗框材带有断热 装置
夹层玻璃
9.2 建筑外围护结构保温构造
9.2.3建筑地面保温构造
●在严寒和寒冷地区，建筑底层室内如果采用实铺地面构造， 则对于直接接触土壤的周边地区，也就是从外墙内侧算起 2.0m的范围之内，应当作保温处理
●如果底层地面之下还有不采暖的地下室，则地下室以上的 底层地面应该全部作保温处理。保温层除了放在在底层地 面的结构面板与地面的饰面层之间之外，还可以考虑放在 底层地面的结构面板，即地下室的顶板之下
如水汽不能够被排出，就可能使材料发生霉变，影响使用 寿命
在冬季室外温度较低的情况下，如水汽进而受冻结冰，体 积膨胀，就会使材料的内部结构遭到破坏，称为冻融性的 破坏
基本对策——阻止水汽进入保温材料内，并安排通道以使进入 建筑外围护结构中的水汽能够排出
建筑热工学第建筑保温讲解

建筑热工学第建筑保温讲解

热桥：如外墙体中的钢或钢筋混凝土骨架，窗洞口的过梁，板 材中的肋等。
2.2.1 保温设计的依据
（4）实际情况下不是一维稳定传热，需要考虑热惰性指标D。 根据不同的D，取不同的冬季计算温度。
《根据民用建筑热工设计规范》的规定，分为四类：
Ⅰ型
D＞6.0
Ⅱ型
D=4.1~6.0
Ⅲ型
D=1.6~4
但对于实体砖墙，
Q q F
当温差一定时，总传热量与面积 成正比。因此，减少建筑物的总 面积也就能减少能耗，既能节省 开支又能节约能源。
Q：总传热量（w·h）
q：单位时间单位面积的传热 量（w/㎡）
τ：传热时数（h）
F：围护结构的总面积（ ㎡ ）
建筑物体形系数：建筑物与室外大气接触的外表面积与其 所包围的体积的比值。（外表面积不包括地面和不采暖楼 梯间隔墙和户门的面积）
2.1 建筑保温的途径
建筑物体型系数：即单位体积分摊到的面积
根据《民用建筑节能设计标准》中规定，建筑物体型系数 宜控制在0.3及以下。若大于0.3，则外围护结构应加强保 温。
如建筑物的高度相同，则其平面形 式为圆形时体型系数最小，依次为 正方形、长方形，以及其他组合形 式。随着体型系数的增加，单位面 积的传热量也相应加大。
2.1 建筑保温的途径
一般来说，体积小，体形复杂的建筑，S大。如平房和低矮 建筑。 体积大，体形简单的建筑。S值小。如多层、高层。 因此，建筑师处理体型与平面设计时，首先应考虑功能要求， 必须正确处理体型，尽量减少表面积以减少热量的散失。
※根据调查统计：4个单元6层楼的体型系数为0.28；4个 单元3层楼的体型系数为0.34，且采暖能耗比前者多20%。 因此居住建筑在一定范围内限制体型，但不作硬性要求。
建筑保温隔热构造-.ppt

建筑保温隔热构造-.ppt


9.3 建筑外围护结构隔热构造
隔热的有效方法及原理： 热源——主要来自太阳光的辐射热 最为有效的隔热方法——在外围护结构表 面设置通风的空气间层，利用层间通风， 带走一部分热量，使屋顶或外墙变成两次 传热，以减低传至外围护结构内表面的温 度。
3. 保温层上做保护层，用细石混凝土、水泥 砂浆、卵石等。
4. 倒置式屋顶的保护层要比正置式的厚置一 些。倒置式保温屋面因其保温材料价格较 高，一般适用于高标准建筑的保温屋面。
3、内保温——保温层放置在屋面结构层之下
3、坡屋顶的保温构造
坡屋顶的保温层一般布置在瓦材下面、或 檩条之间、或吊顶棚上面。
部分相对运动而使热量发生转移 3.热辐射——温度较高的物质的分子在振动
激烈时释放出辐射波，热能按电磁波的形 态传递
三种传热的基本方式，在建筑外围护结
构传热的过程中表现为：其某个表面首先 通过与附近空气之间的对流与导热以及与 周围其他表面之间的辐射传热，从周围温 度较高的空气中吸收热量；然后在围护结 构内部由高温向低温的一侧传递热量，此 间的传热主要是以材料内部的导热为主； 接下去围护结构的另一个表面将继续向周 围温度较低的空间散发热量
建筑外墙面的保温层构造应该能够满足：
1.适应基层的正常变形而不产生裂缝及空鼓； 2.长期承受自重而不产生有害的变形； 3.承受风荷载的作用而不产生破坏； 4.在室外气候的长期反复作用下不产生破坏； 5.罕遇地震时不从基层上脱落； 6.防火性能符合国家有关规定； 7.具有防止水渗透的功能； 8.各组成部分具有物理—化学稳定性，所有的组
在冬季室外温度较低的情况下，如水汽进而受冻 结冰，体积膨胀，就会使材料的内部结构遭到破 坏，称为冻融性的破坏 基本对策 —— 阻止水汽进入保温材料内，即在 保温层下面做一层隔蒸汽层；并安排通道以使进 入建筑外围护结构中的水汽能够排出
演示文稿建筑保温隔热构造

演示文稿建筑保温隔热构造

数≥145天
日平均温 度≤5℃的天 数90～145天
必须充分满 足冬季保温 的要求，一 般可不考虑 夏季防热
应满足冬季 保温的要求 ，部分地区 兼顾夏季防 热
夏热冬冷地 区
最冷月平均温度0～
10℃ 最热月平均 温度25～
30℃
日平均温度 ≤5℃ （0～
90天） 日平均温度 ≥25℃ （40 ～110天）
结构表面设置通风的空气间层，利 用层间通风，带走一部分热量，使 屋顶或外墙变成两次传热，以减低 传至外围护结构内表面的温度。
第五十一页，共58页。
9.3 建筑外围护结构隔热构造
隔热的有效方法及原理：
热源——主要来自太阳光的辐射热。 最为有效的隔热方法——在外围护结构表面设置通风的空
气间层，利用层间通风，带走一部分热量，使屋顶或外墙变成 两次传热，以减低传至外围护结构内表面的温度。
第三十页，共58页。
墙体内保温—内贴保温板材
第三十一页，共58页。
第三十二页，共墙58页体。 内保温—保温材料挂装
9.2 建筑外围护结构保温构造
9.2.2 建筑外墙保温构造
二． 外墙外保温： 1. 保温浆料外粉刷 ：在外墙外表面做一道
界面砂浆后，粉胶粉聚苯颗粒保温浆料等 保温砂浆。如保温砂浆的厚度较大，应当 在里面钉入镀锌钢丝网，以防止开裂（满 铺金属网时应有防雷措施）。保护层及饰 面用聚合物砂浆加上耐碱玻纤布，最后用 柔性耐水腻子嵌平，涂表面涂料 。
第五页，共58页。
9.1 建筑热工构造原理综述
1－屋顶、墙传热；2－窗口辐射；3－热空气交换；
第六页，共58页。
4－室内余热（包括人体散热）
9.1 建筑热工构造原理综述
三．减少热量通过外围护结构传递的途 径
《建筑保温隔热构造》课件

《建筑保温隔热构造》课件


传统保温材料
矿物棉
由天然岩石如石英砂、石灰石、白云石等经高温熔化、纤维化而制成，具有良好 的保温隔热性能，但易吸湿、易燃。
膨胀珍珠岩
由天然珍珠岩经高温膨胀而成，具有重量轻、保温隔热性能好、价格便宜等优点 ，但吸湿性强、易碎。
新兴保温材料
真空绝热板
采用真空绝热技术，利用空气的绝热 性能，具有高效保温隔热性能、轻质 、环保等优点，但价格较高。
设计原则与实践
设计原则
根据建筑物的使用功能、地理位置、气候条件等因素，综合考虑保温隔热构造的设计，确保建筑物的 热工性能达到最佳状态。
实践应用
根据不同的建筑类型和实际情况，选择合适的保温隔热材料和构造方式，如外墙保温、屋顶隔热等， 以提高建筑物的保温隔热性能。
05
保温隔热构造的应用实例
住宅建筑
在保证保温隔热性能的前提下 ，尽量选择环保、可回收利用 的材料，降低对环境的影响。
04
保温隔热构造设计原理
热传导与热对流原理
热传导
热量通过物体内部微观粒子的振动传递方式，主要与材料性质有关。
热对流
由于流体（气体或液体）的运动而引起的热量传递现象，主要与流体流动状态和外部条件有关。
热辐射原理
• 热辐射：物体通过电磁波的形式传递热量的方式，主要与 物体的温度和辐射率有关。
02
目前市场上存在大量保温隔热材 料，但构造设计不合理导致实际 效果不佳，因此需要加强构造设 计方面的研究。
课程目标
掌握建筑保温隔热的基本原理 和构造方法。
了解不同保温隔热材料的性能 特点和应用范围。
掌握建筑保温隔热构造的设计 原则和技巧。
提高学生在建筑节能方面的实 践能力和创新意识。
02
建筑学 建筑保温、隔热构造PPT文档55页

建筑学 建筑保温、隔热构造PPT文档55页

建筑学 建筑保温、隔热构造
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
谢谢！
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。杰纳勒 尔·乔治·S·巴顿
第18章建筑保温与隔热PPT课件

第18章建筑保温与隔热PPT课件


浇捣混凝土后，进行外墙饰面
80
喷发泡聚氨酯（保温、防水）
81
屋面保温板自带防水卷材
82
屋面保温板粘贴时粘合剂条状设置，可形成透气的空隙
83
倒铺保温屋面用砾石做保护层
84
可用于坡屋面保温的聚苯乙烯板材
85
粒状岩棉
散料包装不令受潮，可置于吊顶上保温
86
架空板隔热屋面
87
“平改坡”架空隔热屋面
d——墙体的厚度（米）
λ——墙体的导热系数（千卡/米·时·℃）
14
18.2 建筑保温
导热系数与材料层的密度和孔隙率有关
①密度大的材料，导热系数也大
实体砖砌体
ρo=1800kg/m3,λ=0.7～0.8
钢筋砼
ρo=2500kg/m3,λ=1.33～1.74
②密度小、孔隙率大的材料，导热系数小
加气混凝土
当外表面放热时，由于Re的阻抗作用， 导致温度落差τw～tw
外墙的总热阻： Ro=Ri+R+Re （1）
13
18.2 建筑保温
对于式（1） ： Ro=Ri+R+Re
《民用建筑热工设计规范》中具有光平内表面
的墙和屋顶：
Ri=0.11～0.13 Re=0.04～0.05 单层 R=d/λ
（2）
料、以及铝箔等防潮、防水材料。 图6-73
图20-35 图20-36 图20-37
33
第18章 建筑保温与隔热
实例
34
房 屋 的 基 本 组 成
35
36
37
38
39
40
41
42
43
44
45
图6-72

建筑热工学第建筑保温

保温层不起承重作用，所
以选择的灵活性较大，不管 是板块状，纤维状以至松散 颗粒状材料均可应用。
外粉 墙
砖砌 体
内粉 墙
隔汽 层
保温 层
单设保温层结构示例
2.2.5 围护结构保温构造
③复合构造
当单独用某一种方式不能满足保温要求，或为到达保温要求 而造成技术经济上不合理时，往往采用混合型保温构造。例如 既有实体保温层，又有空气层和承重层的外墙或屋顶结构。
2、最小附加热阻
墙角附加保温层的长度l不应小于 墙厚d的倍。
外墙交角保温
其他外墙角保温层做法参考图，p74。
外墙交角保温
其他外墙角保温层做法参考图，p74。
热桥保温
2.3.4 地面的保温 地面的热工性能对人体的热舒适影响较大。据测定，裸 足直接接触地面散失的热量，约为人体向其他部位散热 量的1/6。
2 建筑保温
2.1 建筑保温的途径
1〕建筑体型的设计，应减少外围护结构的总面积
QqF
当温差一定时，总传热量与面积 成正比。因此，减少建筑物的总 面积也就能减少能耗，既能节省 开支又能节约能源。
Q：总传热量〔w·h〕
q：单位时间单位面积的传热 量〔w/㎡〕
τ：传热时数〔h〕
F：围护结构的总面积〔 ㎡ 〕
〔4〕增强围护结构的密闭性，防止冷风渗透的不利影响。
具体措施：合理布置竖向交通井。 楼梯、电梯以及内天井等上下 联系的空间，高度大，能显著 增加由热压引起的冷风渗透。
高层建筑的竖向交通井如果正 对主入口设计，将大大增加不 必要的冷风渗透。
因此应将门厅和电梯井之间有 一段缓冲距离。
华尔斯酒店大堂
2.1 建筑保温的途径
2.1 建筑保温的途径
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总结：建筑保温的途径 （1）建筑体型的设计，应减少外围护结构的总面积 （2）围护结构应具备足够的保温性能 （3）争取良好的朝向和适当的建筑间距 （4）增强围护结构的密闭性，防止冷风渗透的不利影响。 （5）避免潮湿，防止内壁产生冷凝。
10
2.2 围护结构的保温设计
2.2.1 保温设计的依据 1）基本指标：最小总热阻 Ro.min 2）导热系数λ
根据不同的材料，构造和施工方法取修正系数α，表1.3-1。 如：铺设在密闭屋面中的多空保温材料，因干燥缓慢，取1.5 3）传热特性不同的异常部位形成热桥，热桥的温度低于主体， 为免结露，需要进行计算。 热桥：如外墙体中的钢或钢筋混凝土骨架，窗洞口的过梁，板 材中的肋等。
11
2.2.1 保温设计的依据
数确定。日照间距系数为：
（一）遮挡建筑的长边与被遮挡 建筑相对时，其日照间距系数不小于 1.6。其中，被遮挡建筑为学校及托 幼园所的教室、寝室、活动室（场地） 和疗养院、医院病房、老年休养场所 等时，其日照间距系数不小于1.8。
7
2.1 建筑保温的途径
（4）增强围护结构的密闭性，防止冷风渗透的不利影响。 具体措施：在设计中主要入口避开迎风地段，建筑物外部 窗户面积不宜过大，加强门窗密闭性等。
高层建筑的竖向交通井如果正 对主入口设计，将大大增加不 必要的冷风渗透。
因此应将门厅和电梯井之间有 一段缓冲距离。
华尔斯酒店大堂 9
2.1 建筑保温的途径
（5）避免潮湿，防止内壁产生冷凝。 导热系数随含湿量增大而增大，热阻降低，削弱了保温性能。 水分产生原因：材料原始湿度，施工中用水，使用过程 中进水；地下水。

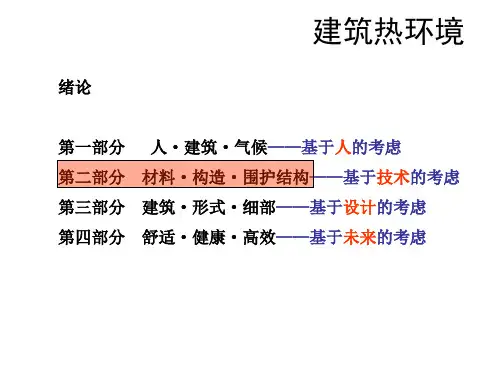

建筑热环境
绪论 第一部分 人·建筑·气候——基于人的考虑 第二部分 材料·构造·围护结构——基于技术的考虑 第三部分 建筑·形式·细部——基于设计的考虑 第四部分 舒适·健康·高效——基于未来的考虑
1
1。传热基本知识
建筑保温 建筑防热
2 建筑保温
建筑保温途径 围护结构保温设计 异常部位的保温措 施 围护结构的蒸汽渗 透及冷凝
4
2.1 建筑保温的途径
一般来说，体积小，体形复杂的建筑，S大。如平房和低矮 建筑。 体积大，体形简单的建筑。S值小。如多层、高层。 因此，建筑师处理体型与平面设计时，首先应考虑功能要求， 必须正确处理体型，尽量减少表面积以减少热量的散失。
※根据调查统计：4个单元6层楼的体型系数为0.28；4个 单元3层楼的体型系数为0.34，且采暖能耗比前者多20%。 因此居住建筑在一定范围内限制体型，但不作硬性要求。
5
2.1 建筑保温的途径
（2）围护结构应具备足够的保温性能
QqFR 1o(ti te)F
在室内外温差一定和确定的边界条件下，热阻越大，传热 量越小。因此，《民用建筑热工设计规范》中提出，把总 热阻Ro作为围护结构保温性能的指标。
按热惰性指标D将围护结构分为4类，分别取不同的室 外计算温度，从而以不同的总热阻值来调节保温性能。 围护结构的热惰性指标D大时，Ro可小些。 围护结构的热惰性指标D小时，Ro总热阻增大予以补偿。
Δt：市内与围护结构内表面允许温差。表1.3-3。p58。
6
2.1 建筑保温的途径
（3）争取良好的朝向和适当的建筑间距
日照间距：指前后两排南向房屋之间，为保证后排房屋在冬 至日底层获得不低于二小时的满窗日照而保持的最小间隔距 离。
L H D1.6(青岛，多) 层《2遮遮0青挡挡03岛建建规市筑筑定城高的市度建建不筑筑超间规过距划按24管照米理日时办照，法间其距》与系被
（4）实际情况下不是一维稳定传热，需要考虑热惰性指标D。 根据不同的D，取不同的冬季计算温度。
《根据民用建筑热工设计规范》的规定，分为四类：
Ⅰ型
D＞6.0
Ⅱ型
D=4.1~6.0
Ⅲ型
但对于实D体=1砖.6墙~4，
Ⅳ型
D=1.6~4.0D时≤1，.5 仍按Ⅱ型。
（5）计算Ro.min时，以室内外温度ti，te为依据。若不与室 外直接相邻的构件，按表1.3-2，取温差修正系数n。
QqF
当温差一定时，总传热量与面积 成正比。因此，减少建筑物的总 面积也就能减少能耗，既能节省 开支又能节约能源。
Q：总传热量（w·h）
q：单位时间单位面积的传热 量（w/㎡）
τ：传热时数（h）
F：围护结构的总面积（ ㎡ ）
建筑物体形系数：建筑物与室外大气接触的外表面积与其 所包围的体积的比值。（外表面积不包括地面和不采暖楼 梯间隔墙和户门的面积）
3
2.1 建筑保温的途径
建筑物体型系数：即单位体积分摊到的面积 根据《民用建筑节能设计标准》中规定，建筑物体型系数 宜控制在0.3及以下。若大于0.3，则外围护结构应加强保 温。
如建筑物的高度相同，则其平面形 式为圆形时体型系数最小，依次为 正方形、长方形，以及其他组合形 式。随着体型系数的增加，单位面 积的传热量也相应加大。
（6）若体型系数S＞0.3，采暖期室外平均温度按表1.3-6 《不同地区采暖居住建筑各部分围护结构的传热系数》取值。
12
2.2 围护结构的保温设计
2.2.2 围护结构最小总热阻的确定
q
1 Ro
(ti
te )
qi
1 Ri
(ti
i )
Ro.min(ti tte)nRi
Ro.min:最小总热阻 ti：冬季室内计算温度。一般居住建筑取18℃，高级居住建筑、医疗等 取20 ℃。 te：冬季室外计算温度。附录Ⅱ附表1。P373 n：温差修正系数。表1.3-2。P58。
按照建筑热工设计分区及设计要求，在冬季时间长、气温 低的严寒地区和寒冷地区，为使室内热环境满足人们正常 工作和生活的需要，通常都装有采暖设备。为了节省采暖 的能耗及维持室内所需的热环境条件，房屋建筑必须具有 足够的保温能力。
2
2 建筑保温
2.1 建筑保温的途径
1）建筑体型的设计，应减少外围护结构的总面积
例如，北京地区，南向 窗，有单层钢窗的热损 失是37砖墙的2.2倍。
但要注意，注重门窗密闭性之 余也要注意透气性。特别是人 员密集的场所。
门斗8
2.1 建筑保温的途径
（4）增措施：合理布置竖向交通井。 楼梯、电梯以及内天井等上下 联系的空间，高度大，能显著 增加由热压引起的冷风渗透。
