建筑热工学基础知识

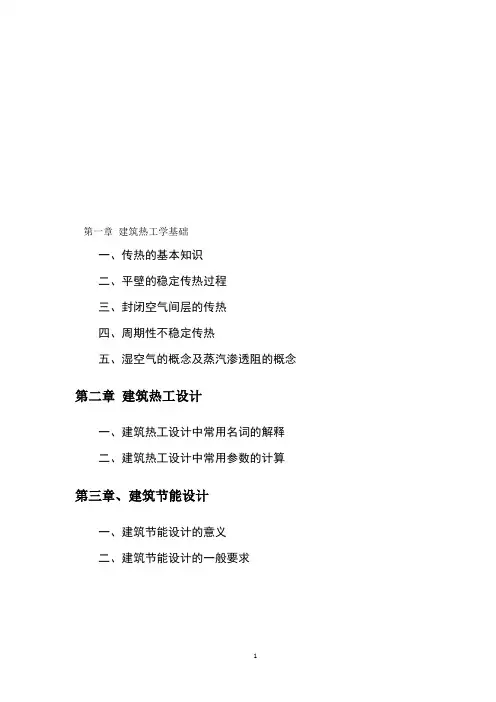

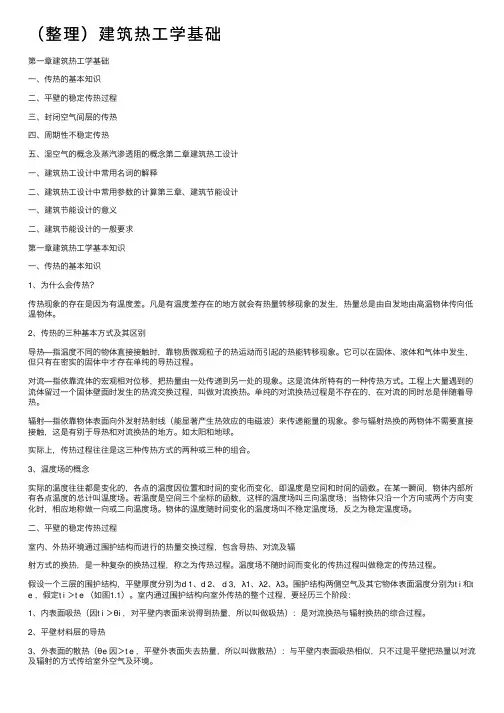

（整理）建筑热⼯学基础第⼀章建筑热⼯学基础⼀、传热的基本知识⼆、平壁的稳定传热过程三、封闭空⽓间层的传热四、周期性不稳定传热五、湿空⽓的概念及蒸汽渗透阻的概念第⼆章建筑热⼯设计⼀、建筑热⼯设计中常⽤名词的解释⼆、建筑热⼯设计中常⽤参数的计算第三章、建筑节能设计⼀、建筑节能设计的意义⼆、建筑节能设计的⼀般要求第⼀章建筑热⼯学基本知识⼀、传热的基本知识1、为什么会传热？传热现象的存在是因为有温度差。

凡是有温度差存在的地⽅就会有热量转移现象的发⽣，热量总是由⾃发地由⾼温物体传向低温物体。

2、传热的三种基本⽅式及其区别导热—指温度不同的物体直接接触时，靠物质微观粒⼦的热运动⽽引起的热能转移现象。

它可以在固体、液体和⽓体中发⽣，但只有在密实的固体中才存在单纯的导热过程。

对流—指依靠流体的宏观相对位移，把热量由⼀处传递到另⼀处的现象。

这是流体所特有的⼀种传热⽅式。

⼯程上⼤量遇到的流体留过⼀个固体壁⾯时发⽣的热流交换过程，叫做对流换热。

单纯的对流换热过程是不存在的，在对流的同时总是伴随着导热。

辐射—指依靠物体表⾯向外发射热射线（能显著产⽣热效应的电磁波）来传递能量的现象。

参与辐射热换的两物体不需要直接接触，这是有别于导热和对流换热的地⽅。

如太阳和地球。

实际上，传热过程往往是这三种传热⽅式的两种或三种的组合。

3、温度场的概念实际的温度往往都是变化的，各点的温度因位置和时间的变化⽽变化，即温度是空间和时间的函数。

在某⼀瞬间，物体内部所有各点温度的总计叫温度场。

若温度是空间三个坐标的函数，这样的温度场叫三向温度场；当物体只沿⼀个⽅向或两个⽅向变化时，相应地称做⼀向或⼆向温度场。

物体的温度随时间变化的温度场叫不稳定温度场，反之为稳定温度场。

⼆、平壁的稳定传热过程室内、外热环境通过围护结构⽽进⾏的热量交换过程，包含导热、对流及辐射⽅式的换热，是⼀种复杂的换热过程，称之为传热过程。

温度场不随时间⽽变化的传热过程叫做稳定的传热过程。

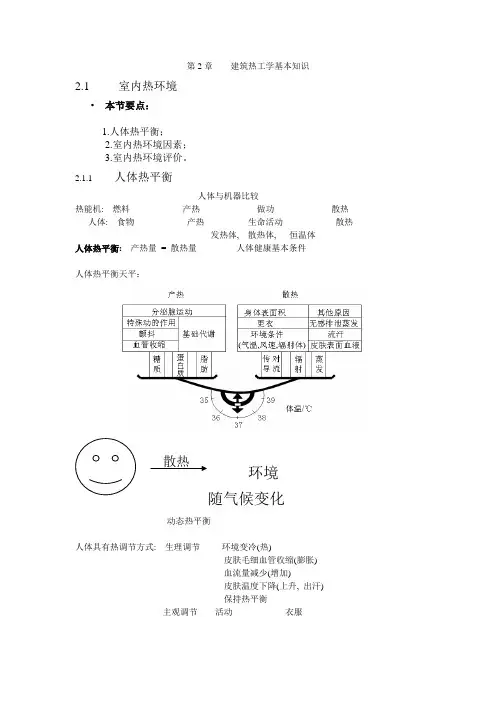

第一篇 建筑热工学第1章 建筑热工学基础知识1.室内热环境构成要素：室内空气温度、空气湿度、气流速度和环境辐射温度构成。

2.人体的热舒适①热舒适的必要条件：人体内产生的热量=向环境散发的热量。

m q ——人体新陈代谢产热量e q ——人体蒸发散热量r q ——人体与环境辐射换热量 c q ——人体与环境对流换热量②充分条件：所谓按正常比例散热，指的是对流换热约占总散热量的25-30% ，辐射散热约为45-50%，呼吸和无感觉蒸发散热约占 25-30%。

处于舒适状况的热平衡，可称之为“正常热平衡”。

（注意与“负热平衡区分”）③影响人体热舒适感觉的因素：1.温度；2.湿度；3.速度；4.平均辐射温度；5.人体新陈代谢产热率；6.人体衣着状况。

3.湿空气的物理性质①湿空气组成：干空气+水蒸气=湿空气②水蒸气分压力：指一定温度下湿空气中水蒸气部分所产生的压力。

⑴未饱和湿空气的总压力：w P ——湿空气的总压力（Pa ） d P ——干空气的分压力（Pa ） P ——水蒸气的分压力（Pa ）⑵饱和状态湿空气中水蒸气分压力：s P ——饱和水蒸气分压力注：标准大气压下，s P 随着温度的升高而变大（见本篇附录2）。

表明在一定的大气压下，湿空气温度越高，其一定容积中所能容纳的水蒸气越少，因而水蒸气呈现出的压力越大。

③空气湿度：表明空气的干湿程度，有绝对湿度和相对湿度两种不同的表示方法。

⑴绝对湿度：单位体积空气所含水蒸气的重量，用f 表示（g/m 3）。

饱和状态下的绝对湿度则用饱和水蒸气量max f （g/m 3）表示。

⑵相对湿度：一定温度，一定大气压力下，湿空气的绝对湿度f ，与同温同压下饱和水蒸气量max f 的百分比：⑶同一温度（T相对湿度又可表示为空气中P ——空气的实际水蒸气分压力 （Pa s P ——同温下的饱和水蒸气分压力 （Pa ）。

（注：研究表明，对室内热湿环境而言，正常湿度范围大概在30%~60%。

第一章建筑热工学基础一、传热的基本知识二、平壁的稳定传热过程三、封闭空气间层的传热四、周期性不稳定传热五、湿空气的概念及蒸汽渗透阻的概念第二章建筑热工设计一、建筑热工设计中常用名词的解释二、建筑热工设计中常用参数的计算第三章、建筑节能设计一、建筑节能设计的意义二、建筑节能设计的一般要求第一章建筑热工学基本知识一、传热的基本知识1、为什么会传热？传热现象的存在是因为有温度差。

凡是有温度差存在的地方就会有热量转移现象的发生，热量总是由自发地由高温物体传向低温物体。

2、传热的三种基本方式及其区别导热—指温度不同的物体直接接触时，靠物质微观粒子的热运动而引起的热能转移现象。

它可以在固体、液体和气体中发生，但只有在密实的固体中才存在单纯的导热过程。

对流—指依靠流体的宏观相对位移，把热量由一处传递到另一处的现象。

这是流体所特有的一种传热方式。

工程上大量遇到的流体留过一个固体壁面时发生的热流交换过程，叫做对流换热。

单纯的对流换热过程是不存在的，在对流的同时总是伴随着导热。

辐射—指依靠物体表面向外发射热射线（能显著产生热效应的电磁波）来传递能量的现象。

参与辐射热换的两物体不需要直接接触，这是有别于导热和对流换热的地方。

如太阳和地球。

实际上，传热过程往往是这三种传热方式的两种或三种的组合。

3、温度场的概念实际的温度往往都是变化的，各点的温度因位置和时间的变化而变化，即温度是空间和时间的函数。

在某一瞬间，物体内部所有各点温度的总计叫温度场。

若温度是空间三个坐标的函数，这样的温度场叫三向温度场；当物体只沿一个方向或两个方向变化时，相应地称做一向或二向温度场。

物体的温度随时间变化的温度场叫不稳定温度场，反之为稳定温度场。

二、平壁的稳定传热过程室内、外热环境通过围护结构而进行的热量交换过程，包含导热、对流及辐射方式的换热，是一种复杂的换热过程，称之为传热过程。

温度场不随时间而变化的传热过程叫做稳定的传热过程。

假设一个三层的围护结构，平壁厚度分别为d1、d2、 d3，λ1、λ2、λ3。

第一章建筑热工学基础一、传热的基本知识二、平壁的稳定传热过程三、封闭空气间层的传热四、周期性不稳定传热五、湿空气的概念及蒸汽渗透阻的概念第二章建筑热工设计一、建筑热工设计中常用名词的解释二、建筑热工设计中常用参数的计算第三章、建筑节能设计一、建筑节能设计的意义二、建筑节能设计的一般要求第一章建筑热工学基本知识一、传热的基本知识1、为什么会传热？传热现象的存在是因为有温度差。

凡是有温度差存在的地方就会有热量转移现象的发生，热量总是由自发地由高温物体传向低温物体。

2、传热的三种基本方式及其区别导热—指温度不同的物体直接接触时，靠物质微观粒子的热运动而引起的热能转移现象。

它可以在固体、液体和气体中发生，但只有在密实的固体中才存在单纯的导热过程。

对流—指依靠流体的宏观相对位移，把热量由一处传递到另一处的现象。

这是流体所特有的一种传热方式。

工程上大量遇到的流体留过一个固体壁面时发生的热流交换过程，叫做对流换热。

单纯的对流换热过程是不存在的，在对流的同时总是伴随着导热。

辐射—指依靠物体表面向外发射热射线（能显著产生热效应的电磁波）来传递能量的现象。

参与辐射热换的两物体不需要直接接触，这是有别于导热和对流换热的地方。

如太阳和地球。

实际上，传热过程往往是这三种传热方式的两种或三种的组合。

3、温度场的概念实际的温度往往都是变化的，各点的温度因位置和时间的变化而变化，即温度是空间和时间的函数。

在某一瞬间，物体内部所有各点温度的总计叫温度场。

若温度是空间三个坐标的函数，这样的温度场叫三向温度场；当物体只沿一个方向或两个方向变化时，相应地称做一向或二向温度场。

物体的温度随时间变化的温度场叫不稳定温度场，反之为稳定温度场。

二、平壁的稳定传热过程室内、外热环境通过围护结构而进行的热量交换过程，包含导热、对流及辐射方式的换热，是一种复杂的换热过程，称之为传热过程。

温度场不随时间而变化的传热过程叫做稳定的传热过程。

假设一个三层的围护结构，平壁厚度分别为d1、d2、 d3，λ1、λ2、λ3。

第一篇 建筑热工学第1章 建筑热工学基础知识1.室内热环境构成要素：室内空气温度、空气湿度、气流速度和环境辐射温度构成。

2.人体的热舒适①热舒适的必要条件：人体内产生的热量=向环境散发的热量。

m q ——人体新陈代谢产热量e q ——人体蒸发散热量r q ——人体与环境辐射换热量 c q ——人体与环境对流换热量②充分条件：所谓按正常比例散热，指的是对流换热约占总散热量的25-30% ，辐射散热约为45-50%，呼吸和无感觉蒸发散热约占 25-30%。

处于舒适状况的热平衡，可称之为“正常热平衡”。

（注意与“负热平衡区分”）③影响人体热舒适感觉的因素：1.温度；2.湿度；3.速度；4.平均辐射温度；5.人体新陈代谢产热率；6.人体衣着状况。

3.湿空气的物理性质①湿空气组成：干空气+水蒸气=湿空气②水蒸气分压力：指一定温度下湿空气中水蒸气部分所产生的压力。

⑴未饱和湿空气的总压力：w P ——湿空气的总压力（Pa ） d P ——干空气的分压力（Pa ） P ——水蒸气的分压力（Pa ）⑵饱和状态湿空气中水蒸气分压力：s P ——饱和水蒸气分压力注：标准大气压下，s P 随着温度的升高而变大（见本篇附录2）。

表明在一定的大气压下，湿空气温度越高，其一定容积中所能容纳的水蒸气越少，因而水蒸气呈现出的压力越大。

③空气湿度：表明空气的干湿程度，有绝对湿度和相对湿度两种不同的表示方法。

⑴绝对湿度：单位体积空气所含水蒸气的重量，用f 表示（g/m 3）。

饱和状态下的绝对湿度则用饱和水蒸气量max f （g/m 3）表示。

⑵相对湿度：一定温度，一定大气压力下，湿空气的绝对湿度f ，与同温同压下饱和水蒸气量max f 的百分比：⑶同一温度（T相对湿度又可表示为空气中P ——空气的实际水蒸气分压力 （Pas P ——同温下的饱和水蒸气分压力 （Pa ）。

（注：研究表明，对室内热湿环境而言，正常湿度范围大概在30%~60%。

第一章：室内热环境1.室内热环境的组成要素：室内气温、湿度、气流、壁面热辐射。

2.人体热舒适的充分必要条件，人体得热平衡是达到人体热舒适的必要条件。

人体按正常比例散热是达到人体热舒适的充分条件。

对流换热约占总散热量的25%-30%，辐射散热量占45%-50%，蒸发散热量占25%-30%影响人体热感的因素为：空气温度、空气湿度、气流速度、环境平均辐射温度、人体新陈代谢产热率和人体衣着状况。

4.室内热环境的影响因素：1）室外气候因素太阳辐射:以太阳直射辐射照度、散射辐射照度及用两者之和的太阳总辐射照度表示。

水平面上太阳直射照度与太阳高度角、大气透明度成正比关系。

散射辐射照度与太阳高度角成正比，与大气透明度成反比。

太阳总辐射受太阳高度角、大气透明度、云量、海拔高度和地理纬度等因素的影响。

空气温度:地面与空气的热交换是空气温度升降的直接原因，大气的对流作用也以最强的方式影响气温，下垫面的状况，海拔高度、地形地貌都对气温及其变化有一定影响。

空气湿度:指空气中水蒸气的含量。

一年中相对湿度的大小和绝对湿度相反。

风:地表增温不同是引起大气压力差的主要原因(以及降水) 2）室内的影响因素：热环境设备的影响；其他设备的影响；人体活动的影响5.人体与周围环境的换热方式有对流、辐射和蒸发三种。

6.气流速度对人体的对流换热影响很大，至于人体是散热还是得热，则取决于空气温度的高低。

7.影响人体蒸发散热的主要因素是作用于人体的气流速度和环境的水蒸气分压力。

8热环境的综合评价：1）有效温度：ET :依据半裸的人与穿夏季薄衫的人在一定条件的环境中所反应的瞬时热感觉作为决定各项因素综合作用的评价标准。

2）热应力指数：HSI :根据在给定的热环境中作用于人体的外部热应力、不同活动量下的新陈代谢产热率及环境蒸发率等的理论计算而提出的。

当已知环境的空气温度、空气湿度、气流速度和平均辐射温度以及人体新陈代谢产热率便可按相关线解图求得热应力指标。

第一篇建筑热工学第一章建筑热工学基本知识习题1-1、构成室内热环境的四项气候要素是什么？简述各个要素在冬（或夏）季，在居室内，是怎样影响人体热舒适感的。

答：（1）室内空气温度：居住建筑冬季采暖设计温度为18℃，托幼建筑采暖设计温度为20℃，办公建筑夏季空调设计温度为24℃等。

这些都是根据人体舒适度而定的要求。

（2）空气湿度：根据卫生工作者的研究，对室内热环境而言，正常的湿度范围是30-60%。

冬季，相对湿度较高的房间易出现结露现象。

（3）气流速度：当室内温度相同，气流速度不同时，人们热感觉也不相同。

如气流速度为0和3m/s时，3m/s的气流速度使人更感觉舒适。

（4）环境辐射温度：人体与环境都有不断发生辐射换热的现象。

1-2、为什么说，即使人们富裕了，也不应该把房子搞成完全的“人工空间”？答：我们所生活的室外环境是一个不断变化的环境，它要求人有袍强的适应能力。

而一个相对稳定而又级其舒适的室内环境，会导致人的生理功能的降低，使人逐渐丧失适应环境的能力，从而危害人的健康。

1-3、传热与导热（热传导）有什么区别？本书所说的对流换热与单纯在流体内部的对流传热有什么不同？答：导热是指同一物体内部或相接触的两物体之间由于分子热运动，热量由高温向低温处转换的现象。

纯粹的导热现象只发生在密实的固体当中。

围护结构的传热要经过三个过程：表面吸热、结构本身传热、表面放热。

严格地说，每一传热过程部是三种基本传热方式的综合过程。

本书所说的对流换热即包括由空气流动所引起的对流传热过程，同时也包括空气分子间和接触的空气、空气分子与壁面分子之间的导热过程。

对流换热是对流与导热的综合过程。

而对流传热只发生在流体之中，它是因温度不同的各部分流体之间发生相对运动，互相掺合而传递热能的。

1-4、表面的颜色、光滑程度，对外围护结构的外表面和对结构内空气间层的表面，在辐射传热方面，各有什么影响？答：对于短波辐射，颜色起主导作用；对于长波辐射，材性起主导作用。
