电压互感器高压侧熔断器熔断的处理方法一、电压互感器高压侧熔断器熔断的原因分析电压互感器是电力系统中常用的测量设备，用于将高压侧的电压转换为低压侧的电压，以供仪表或保护装置使用。
然而，在运行过程中，电压互感器高压侧熔断器可能会发生熔断现象。
导致电压互感器高压侧熔断器熔断的原因主要有以下几点：1. 过电流：电力系统中可能会出现短路故障或过负荷情况，导致电流超过熔断器的额定电流，从而引发熔断。
2. 过温：长时间工作或环境温度过高，会导致熔断器温度升高，超过熔断器的额定温度，从而引发熔断。
3. 电压过高：如果电力系统中出现电压突升现象，超过熔断器的耐压能力，也会导致熔断器熔断。
二、电压互感器高压侧熔断器熔断的处理方法当电压互感器高压侧熔断器熔断时，需要采取相应的处理方法，以确保系统的安全稳定运行。
具体处理方法如下：1. 检查熔断器：首先，需要检查熔断器是否真正熔断，可以通过目视检查或使用测试仪器进行检测。
如果确认熔断器已熔断，需要将其更换为新的熔断器。
2. 分析熔断原因：在更换熔断器之前，需要对电压互感器高压侧熔断器熔断的原因进行分析。
可以通过检查系统的负荷情况、电流和电压波形、环境温度等因素，找出导致熔断的具体原因。
3. 排除故障：根据熔断原因的分析结果，采取相应的措施来排除故障。
例如，如果是由于过电流引起的熔断，可以检查系统的保护装置是否正常工作，是否存在短路故障等。
如果是由于过温引起的熔断，可以检查电压互感器的冷却系统是否正常工作，是否存在过载情况等。
4. 更换熔断器：在确定故障已经排除的情况下，可以将熔断器更换为新的熔断器。
在更换熔断器时，需要确保选择的熔断器符合电压互感器的额定电流和额定电压要求。
5. 预防措施：为了避免电压互感器高压侧熔断器再次发生熔断，可以采取一些预防措施。
例如，加强对电力系统的监测和维护，定期检查熔断器和保护装置的工作状态，及时处理系统中的故障，确保系统运行在正常工作范围内。
探讨10KV计量电压互感器高压熔断器常见故障及解决方案【摘要】针对防止计量电压互感器由于高压熔断器故障造成计量表失压带来的电能能量损失，本论文结合10 kV变电站高压互感器熔断器的工作原理，分析了10 kV变电站母线计量电压互感器熔断器频繁熔断的原因，并提出了防止熔断的一些措施以及处理方法，通过变电站的实际运行发现，本论文提出的解决措施能很好的预防熔断器熔断的现象。
【关键词】计量电压互感器高压熔断器1 引言变电站配电系统中，对于35kV及以下系统的计量电压互感器通过配置高压熔断器，当然有些户外式35kV变电站中直接采用隔离开关控制的电容式互感器，从而能省略了熔断器的使用，但在开关柜式的35kV及以下系统中通常采用高压熔断器用来切除互感器故障，变电站实际运行中经常出现一相或两相高压熔断器熔断异常情况，这会导致计量表的计量电压消失，同时影响了电能表的准确测量，而且容易造成继电保护失压和安全自动装置的失压，情况严重时可能发生保护误动或者拒动，造成大范围的停电事故，也可能危及配电网络的安全可靠运行。
2 电压互感器的工作原理及作用2.1 电压互感器工作原理电压互感器的工作原理与变压器的工作原理基本相同，其一次结构由铁心和原、副绕组组成。
电压互感器的阻抗很小，在正常运行时相当空载状态，当发生故障时，互感器产生大电流，从而烧毁线圈。
因此电压互感器的一次侧一般接有高压熔断器，二次侧均可靠接地，防止由于一次侧与二次侧的绝缘击穿，导致一次侧的高电压穿入二次侧，造成人身事故或者设备事故，常见的电压互感器一般都采用三相独立的单相式双线圈结构，其一次侧电压为系统相电压（部分互感器采用线电压接线如接成V-V形作三相使用）。
变电站中采用电压互感器二次侧往往采用多抽头、多绕组的互感器，以适应测量不同电压的需要，常见的有保护电压、测量电压、计量电压。
一般互感器通常带有一个用于监视系统接地用的第三电压绕组，通常称之为零序绕组，对应的互感器也称为三线圈电压互感器，零序绕组是由A、B、C三相绕组构成的开口三角形，开口三角形通常接在接地告警继电器的电压线圈上，当发生接地时，接地告警继电器动作，发出信号，通知运行人员进行处理。
10千伏电压互感器高压侧保险熔断分析及处理摘要：现场运行经验反映，10kV电压互感器（简称TV）高压保险熔断及TV烧毁等故障现象频繁发生。
针对该问题，研究其故障原因，并提出相应治理措施，对10kV配电网的安全可靠运行，具有重大的现实意义。
关键词：10KV；电源互感器高压保险；熔断引言在实际运行过程中，10kV配电网中的TV经常发生高压保险熔断的故障，导致TV二次侧失压，零序电压异常升高。
这样，将造成电能计量误差，或者引起系统虚假接地报警，零序电压保护继电器误动作，运行人员采取错误的处理措施，扩大事故范围。
另一方面，TV高压保险的更换较为麻烦，增加了人力物力开支。
上述情况都不利于配电网的安全、可靠、稳定、经济运行，亟需改善。
因此，对10kV配电网中TV保险熔断故障的研究具有非常重要的现实意义。
1TV高压保险熔断的原因分析1.1铁磁谐振经验表明，如果满足一定的条件，具有饱和特性的电感回路中还会出现高频谐振或者分频谐振。
此时，回路压降由工频分量和谐波分量两部分组成。
谐波能量是由饱和电感从工频电源转化而来，但具体转化过程有待进一步研究。
在10kV 配电网中，由TV饱和引起的铁磁谐振最为频繁，经常造成TV高压保险熔断，甚至TV本身烧毁。
1.2低频非线性振荡10kV配电网属于中性点不接地系统，线路发生单相接地，非故障相升高为线电压，线路对地电容充以对应的电荷，通过接地点，在大地和导线之间流通，形成电弧。
单相接地消除，各相电压都恢复正常运行水平，非故障相对地电容中的一部分电荷就失去了电压支撑，成为自由电荷，通过TV高压绕组流入大地。
由于TV高压绕组是一个非线性电感，与线路对地电容形成振荡回路，所以，自由电荷的释放是一个周期性振荡放电过程，振荡频率较低且幅值和频率均快速衰减，称之为低频非线性振荡。
同时，由于放电回路电阻相对较小，振荡衰减很慢，这样便反复冲击TV高压绕组，导致其反复出现过电流，造成TV高压保险熔断。
探讨10kVPT高压熔断器频繁熔断原因及解决措施发布时间：2021-11-23T03:54:21.407Z 来源：《中国电力企业管理》2021年8月作者：纪丹霞[导读] 现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。
但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。
广东电网有限责任公司东莞供电局纪丹霞广东东莞 523000摘要：现如今的10kV电力系统绝大多数采用的是中性点不接地的运行方式，这种系统的优点是线路单项接地故障电流不大，系统可以带故障运行一段时间，若接地故障没有在短时消失，运行人员可以采取接地选线的方式排除接地故障，使系统恢复正常运行，从而提高供电的可靠性也增加一定的经济效益。
但是这种方式也有不利的地方，就是在单项接地时若为金属性永久接地，再加上系统电容电流较大，易发生间隙性弧光接地引起PT铁磁谐振过电压，对系统设备绝缘造成极大伤害。
10kV PT高压熔断器经常在运行中熔断，影响设备的正常运行，本文笔者对近几年10kV PT高压熔断器熔断的原因进行分析，根据分析的结果以及不同原因给出了运行的建议，运行和维护方面的注意事项。
关键词：10kV；高压熔断器；拆装；研制；0、引言10kV高压熔断器是测量10kV母线PT间隔的重要元件，进行母线停电、PT刀闸检修等工作时，为防止二次反送电，往往需要取下10kV 高压熔断器。
目前变电站运行人员主要通过戴绝缘手套、穿绝缘靴站在绝缘垫上进行高压熔断器的安装和取下，在安装和取下的过程中存在着一定的安全风险：10kV高压熔断器拆装过程中，变电站运行值班人员与PT刀闸的静触头的安全距离往往不足0.7米，存在安全隐患。
10kV电压互感器高压熔断器熔断原因分析及解决措施摘要：电压互感器作为变电站中保护和计量的主要设备，在运行中起着至关重要的作用。
其电压互感器高压熔断器频繁熔断不仅造成了经济损失，而且也影响正常的保护和计量工作，成为电网安全运行的隐患。
本文先介绍电压互感器的作用、概述电压互感器熔断器熔断的常见原因，然后结合变电站现场发生的PT 熔断器熔断现象，通过理论分析，对变电站PT熔断器熔断现象的根本原因做出解释，为今后可能出现的类似问题提供参考和借鉴。
关键词:电压互感器;铁磁谐振;高压熔断器熔断;解决措施1电压互感器的作用1.1 把一次回路的高电压按比例关系变换成100V或更低等级的二次电压,监视母线电压及电力设备运行状况,并提供测量仪表、继电保护及自动装置所需电压。
1.2 将一次侧的高电压与二次侧工作的电气工作人员隔离,且二次侧接地,确保二次设备和人身安全。
1.3 使二次回路可采用低电压控制电缆,且使屏内布线简单,安装、调试、维护方便,可实现远方控制和测量。
2电压互感器损坏及高压熔断器熔断的危害2.1 对变电设备的危害:一般情况下,系统中最常发生的异常运行现象是谐振过电压。
虽然谐振过电压幅值不高,但可长期存在。
尤其是低频谐波对电压互感器影响的同时可能会危及变电其它设备的绝缘,严重的可使母线上的其它薄弱环节的绝缘击穿,造成严重的短路事故甚至大面积停电事故。
2.2 对运行方式的影响:出现电压互感器烧坏及高压熔断器熔断现象后,如不能马上修复,将导致母线不能分段运行。
2.3 降低供电可靠性和少计电量:若电压互感器损坏或高压熔断器熔断,则无法准确计量,直接造成电量损失或计量不准确。
同时保护电压的消失将严重危及供电设备的安全运行。
3高压熔断器熔断的常见原因在实际运行中,电压互感器高压熔断器经常会发生熔断现象,其原因主要有以下几种:3.1 系统运行环境变化,出现危及系统安全运行的铁磁谐振,引起电压互感器一、二次侧熔断器熔断。
10KV电压互感器高压熔断器熔断可能的原因：1．当系统在某种运行方式、某种条件下，可能产生铁磁共振，这时也会产生过电压，有可能使电压互感器的激磁电流增加十几倍，会引起高压侧熔断器熔断。
2．系统发生单相间谐电弧接地时，会出现过电压，可达正常相电压的3~5倍，使电压互感器的铁芯饱和，激磁电流急剧增加，引起高压侧熔断器熔断。
3．电压互感器本身内部有单相接地或相间短路。
4．二次侧发生短路二次侧熔断器未熔断时，也可能造成一次侧熔断器熔断。
运行中产生铁磁谐振的原因：1.中性点不接地系统发生单相接地、单相跳闸或断线，三相负荷严重不对称。
2.铁磁谐振和铁芯饱和有关，一般电压互感器铁芯过饱和使伏安特性变坏，特别是在中性点不接地系统中使用中性点接地的电压互感器时更容易产生铁磁谐振。
3.倒闸操作过程中运行方式恰好构成谐振条件或投三相断路器不同期时，都会引起电压、电流波动，引起铁磁谐振。
4.断开断口装有并联电容器的断路器时，如并联电容器的电容和回路电压互感器的电感参数匹配时也会发生铁磁谐振过电压，造成设备损坏。
防止铁磁谐振的办法：1.在电压互感器开口三角绕组两端连接一适当数值的阻尼电阻R,R约为几十Ω。
2.改变操作顺序。
为避免变压器中性点过电压，向母线充电前，先合上变压器中性点的接地开关，送电后再拉开或先合上线路断路器再向母线充电等。
过电压分为大气过电压和内部过电压：一．大气过电压：1.直击雷击过电压2.感应雷击过电压3.侵入雷电波过电压二．内部过电压：1暂态过电压2.操作过电压暂态过电压分为：①工频过电压：不对称接地故障、甩负荷、长线电容效应。
②谐振过电压：线性谐振、铁磁谐振、参数谐振。
操作过电压：切除空载线路而引起的过电压、空载线路合闸的引起的过电压、系统解列过电压、电弧接地过电压和切除空载变压器的过电压。

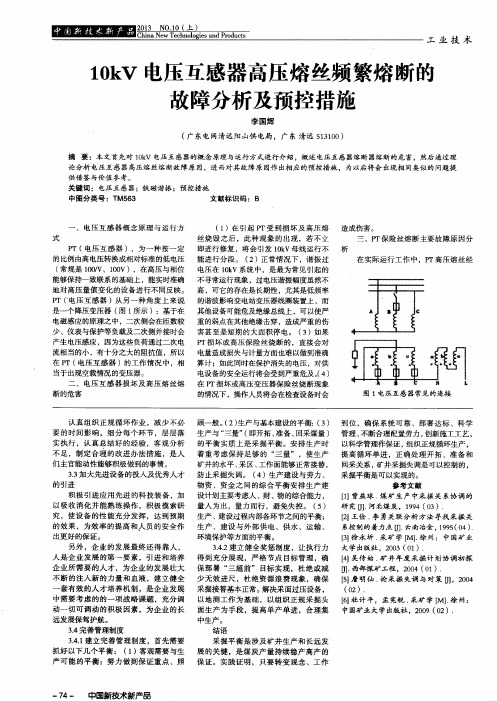

10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施
作者：苏大华
来源：《山东工业技术》2016年第24期
摘要：针对江门电网地区10kV电压互感器高压熔丝频繁熔断的现象展开故障分析，结合变电站电压互感器运行的实际情况给出了故障原因，即：系统发生铁磁谐振或超低频振荡，产生过电压和过电流，导致电压互感器的熔丝熔断或者损伤。
并提出相应的预控措施，以达到消除故障，提高电网运行质量的目的。
关键词：电压互感器；高压熔丝；铁磁谐振
DOI：10.16640/ki.37-1222/t.2016.24.036
1 电压互感器运行原理
PT（电压互感器）是电工测量和自动保护装置中使用的特殊双绕组变压器，它是一个降压变压器。
基于电磁感应原理，当一次侧接入运行电压时，二次侧的仪表与保护等负载会产生电压感应，因为这些负荷通过二次电流很小，所以其等效是一组比较大的阻抗值，所以在它的运行状态下，相当于空载的变压器。
使用PT（电压互感器）可以达到两个目的：一是将整改线路中的重要东西（测量仪表）隔开，以此来降低线路的危险性，保证线路及用电器的安全；二是扩大测量仪表的测量量程。
2 电压互感器损坏及高压熔丝熔断的危害
电压互感器损坏及高压熔丝熔断的危害主要有以下四方面。
（1）PT受到损坏及高压熔丝烧毁多是由于谐振过电压产生的，谐振过电压在10kV系统中是最极其普遍的一种过电压，过电压谐振幅值虽然不高，但它是长期存在的，而且其产生的低频谐波会影响变电站变压器线圈，在其他设备则可能危及设备的绝缘，会使在系统薄弱的绝缘位置发生击穿，造成系统严重的伤害；
（2）在PT受到损坏及高压熔丝烧毁之后，若不立即将其检修，则会造成10kV母线不能分段运行，影响系统运行的稳定性；
（3）在PT损坏或高压熔丝熔断现象的情况下，运行人员将可能会在巡视或者检查设备时受到伤害，产生一定风险；
（4）PT损坏或高压熔丝熔断，会在计量方面难以做到准确计算，因此将会直接对电量造成损失，而且母线也会失去对电压的保护监测，对供电设备的安全运行造成不良影响。
近年来，江门电网频繁发生10kV电压互感器高压熔丝熔断的情况，熔丝的不断熔断不仅增加了运行人员、检修人员的工作量，也加大了系统的运行风险，直接影响到电网的供电可靠性。
因此分析10kV电压互感器高压熔丝熔断的原因及如何预控就显得非常必要。
3 故障情况
2012年至2013年8月，江门电网高压熔丝熔断共发生了31起，对这31起故障的运行工况进行统计分析得知，熔丝熔断的故障接近90%是在系统单相接地或雷击的情况下发生，可以认为是由于系统在一定条件下发生铁磁谐振，产生过电压和过电流，导致PT高压熔丝熔断。
4 故障分析
铁磁谐振是电力系统中铁磁元件各自的能量产生振荡的一种形式，是由于铁芯的饱和引起的持续性、低幅值谐振的过电压现象。
10kV PT（电压互感器）是一种具有铁心的电感元件，其电感值会随着磁通量的变化而改变，在满足一定条件下尤其系统扰动时如单相接地、雷击等，会产生铁磁谐振过电压，可能激发PT饱和而产生极大的过电流，引起PT高压熔丝熔断[1]。
从PT的消谐措施看，2012-2013年发生的31起故障分布在19个变电站，重复发生（超过2次）高压熔丝熔断的有7个站，其中有6个站未采取一次消谐措施，占比78.95%。
采取二次消谐措施的大致上各占一半。
而反复发生（超过3次）高压熔丝熔断的110kV大泽站、110kV 高头站、110kV深井站均未采取一次消谐措施，大泽站、高头站有二次消谐装置。
可见，在PT高压侧中性点串联电阻或单相PT作为一次消谐措施，可有效防止PT烧高压保险，单纯采用二次消谐装置，防止PT烧高压保险的作用有限。
从系统的接地方式看，19个变电站中，中性点经消弧线圈接地系统占了一半以上，高压熔丝熔断累计次数也较少，其中反复发生高压熔丝熔断的、110kV深井站、110kV大泽站、110kV高头站均为中性点不接地方式，由此可推断，系统的中性点经消弧线圈接地能较为有效地抑制PT高压熔丝熔断的频繁发生。
综合上述分析，可以得出结论：（1）PT高压熔丝熔断的主要原因是系统发生铁磁谐振或者超低频振荡，产生过电压和过电流。
与2012年相比，2013年发生率呈下降趋势，近几年的统计显示，在江门电网范围，问题不算普遍和严重；（2）二次消谐措施无法有效避免PT高压熔丝在单相接地消失后频繁熔断；（3）系统中性点不经消弧装置接地，反复发生高压熔丝熔断机会较高。
5 预控措施的实施
5.1 选用励磁特性好、不易饱和的PT
PT（电压互感器）的励磁特性是用励磁电压与电流及损耗的一组关系曲线来表示的，反映的是铁芯磁密和硅钢片质量的情况，硅钢片质量较好的铁芯能有助于减少铁磁谐振的发生概率。
由于国家标准GB 1207-2006不要求对40.5kV及以下电压等级的电压互感器测量励磁特性，因此10kV电压互感器出厂的励磁特性没有得到有效控制。
系统对PT励磁特性的要求有两个方面：一是励磁电流大小及其随电压变化的变化率；二是励磁特性的一致性，即并列运行的两只或者三只互感器相互间的励磁特性要一样[2]。
电压互感器励磁电流随电压的变化率，在目前尚没有明确的规定的情况下，一般认为，在相应电压下的励磁电流不超过额定电压下的5～8倍，三相间的电压互感器在额定电压下的励磁电流最大值与最小值之比不超过1.3倍，同时应尽量采用同一厂家、同一批次、励磁特性相同的PT。
5.2 PT开口三角绕组两端接入电阻或微机消谐器
在PT开口三角绕组两端接入电阻，会导致一次侧电流增大，即是选择的PT容量因此增大。
从抑制谐波方面考虑，电阻值越小则效果越明显，但如果PT的过载现象严重，在谐振或单相接地时间过长时，会容易导致熔断器熔丝熔断或PT烧毁。
一般来说接入10kV PT开口三角绕组的电阻取16.5～33Ω。
微机消谐器是当谐振发生的瞬时，用电子电路先鉴别高频、基频、分频谐振，然后将三角绕组短接，然后接通强阻尼回路，以达到用阻尼消除谐振的目的，所以具有很好的消谐效果，但是微机消谐器对抑制超低频振荡却不起任何作用，因此它只适用于对地电容较小的系统。
5.3 PT高压侧中性点串联电阻消谐
在三相电压互感器的高压中性点与地之间串接非线性电阻或者10 kΩ级的线性电阻，称为一次消谐。
一次消谐在抑制超低频谐振和铁磁谐振方面都具有较好的效果，而且体积小，安装方便。
但是一次消谐会使高压中性点发生位移，造成三相电压不平衡，而且电压互感器二次侧相电压波形中会出现明显的3次谐波，导致相电压测量结果严重失真，同时电压互感器开口角也会滤出3次谐波干扰信息，影响接地信号继电器的整定。
另外，由于各电网电容电流大小及接地故障性质等问题，消谐电阻会因过热而损坏，这就要求电阻有很高的热容量。
因此一次消谐器的应用也受到限制
5.4 PT 接线方式抑制谐振
在三相PT的一次侧中性点与地之间接一单相零序PT，俗称“4PT”法。
近年来，这种方法在变电站得到广泛推广，应用效果好，采用这种方式的优点是在系统发生单相接地时，产生的零序电压主要加在零序电压互感器上，原来的三相PT只反应正序电压，因此无论是原星形接线的PT，还是新加装的零序PT，其铁芯都很难进入饱和区，所以难以产生谐振过电压。
但这种方法为了避免虚报接地故障信号、减少零序电流在三角回路发生环流等，相应的PT二次接线有多种，并不统一。
5.5 系统中性点经消弧线圈接地
随着配电网络规模不断扩大，10kV出线总长度增加，加上电力电缆的大量使用，系统对地电容电流也随之增大。
采用中性点经消弧线圈接地运行方式，在发生单相接地时，消弧线圈的电感电流可以补偿因单相接地而形成的电容电流，从而使接地电流减小，这样不但降低了电网绝缘闪络接地故障电流的建弧率，也可以有效地减小铁磁谐振过电压的发生概率[3]。
6 结语
经验表明，系统中性点经消弧线圈接地这种方法抑制过电流和过电压的效果最好。
目前江门电网143个有10kV出线的变电站中，已在69个站的124段10kV母线上安装了消弧线圈接地装置，建议对各站的电容电流重新测量，根据电容电流数值核实是否需加装消弧线圈及已安装的消弧线圈接地装置是否满需要。
参考文献：
[1]王蕾.浅谈电压互感器常见故障及处理[J].科技创业家，2013（16）.
[2]马利东，杜忠.电压互感器高压熔丝频繁熔断故障原因探析[J]. 农村电气化，2014（09）.
[3]郑鹏鹏.配电网消谐措施的合理选择[J].电气时代，2000（09）.。
