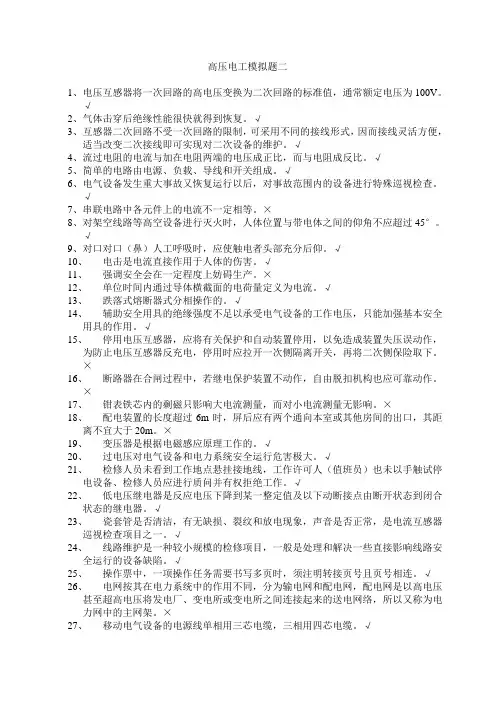

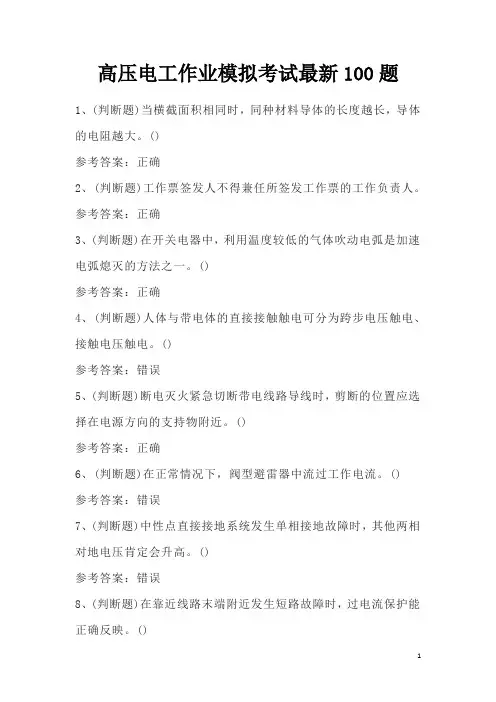

高压电工模拟题二1、电压互感器将一次回路的高电压变换为二次回路的标准值，通常额定电压为100V。

√2、气体击穿后绝缘性能很快就得到恢复。

√3、互感器二次回路不受一次回路的限制，可采用不同的接线形式，因而接线灵活方便，适当改变二次接线即可实现对二次设备的维护。

√4、流过电阻的电流与加在电阻两端的电压成正比，而与电阻成反比。

√5、简单的电路由电源、负载、导线和开关组成。

√6、电气设备发生重大事故又恢复运行以后，对事故范围内的设备进行特殊巡视检查。

√7、串联电路中各元件上的电流不一定相等。

×8、对架空线路等高空设备进行灭火时，人体位置与带电体之间的仰角不应超过45°。

√9、对口对口（鼻）人工呼吸时，应使触电者头部充分后仰。

√10、电击是电流直接作用于人体的伤害。

√11、强调安全会在一定程度上妨碍生产。

×12、单位时间内通过导体横截面的电荷量定义为电流。

√13、跌落式熔断器式分相操作的。

√14、辅助安全用具的绝缘强度不足以承受电气设备的工作电压，只能加强基本安全用具的作用。

√15、停用电压互感器，应将有关保护和自动装置停用，以免造成装置失压误动作，为防止电压互感器反充电，停用时应拉开一次侧隔离开关，再将二次侧保险取下。

×16、断路器在合闸过程中，若继电保护装置不动作，自由脱扣机构也应可靠动作。

×17、钳表铁芯内的剩磁只影响大电流测量，而对小电流测量无影响。

×18、配电装置的长度超过6m时，屏后应有两个通向本室或其他房间的出口，其距离不宜大于20m。

×19、变压器是根据电磁感应原理工作的。

√20、过电压对电气设备和电力系统安全运行危害极大。

√21、检修人员未看到工作地点悬挂接地线，工作许可人（值班员）也未以手触试停电设备、检修人员应进行质问并有权拒绝工作。

√22、低电压继电器是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。

35KV电压互感器保险熔断原因分析摘要：采用一种非线性电阻，其冷态电阻仅有几欧，在投入100V工频电压时，经2~3秒后阻值缓慢上升到100欧左右，这样既保证可靠消谐，又能满足互感器容量要求。

采用计算机控制可控硅方式，检测到开口电压大于设定值（25V）时，先认为是谐振，可控硅导通5秒左右消谐，若仍存在开口电压则认为是单相接地，可控硅不导通，并入100欧电阻解决此问题。

关键词：中性点，电压互感器，熔断器，谐振Abstract: using a nonlinear resistance, its the cold resistance, only a few Europe, in the investment 100 V power frequency voltage, the 2 ~ 3 seconds, then slowly rise to 100 the resistance of the left and right sides, such already to ensure reliable away harmonic, and to meet the transformer capacity requirements. Controlled by computer control way, detected voltage is greater than the opening set value (25 V), to think that is resonant, conduction 5 seconds away harmonic, if still exists and is considered opening voltage is single-phase grounding, silicon controlled not conduction, incorporated into 100 Europe resistance to solve this problem.Keywords: neutral, voltage transformer, fuse, resonance中图分类号：TM714.2文献标识码：A 文章编号：我厂35KV室内配电室35KV电压互感器高压熔断器频繁发生熔断现象，严重影响电气设备的安全运行，另一方面，熔断器熔断影响仪表监视、有可能造成保护误动作，特别是在系统单相接地和过电压时，进行停运电压互感器更换熔断器操作，很容易造成运行人员伤害，查清互感器高压侧熔断器熔断原因，杜绝非正常情况下熔丝熔断显得非常重要。

户外高压限流熔断器产品使用说明书
一：产品用途及适用范围
1﹑ RW9,RW10，RXWO-10(35)/0.5-10型户外高压限流熔断器，用于额定电压35KV 交流50HZ(或60HZ)输电线路及电力变压器的过载和短路保护。

额定电流0.5A的熔断器适用于保护电压互感器，它仅作短路保护用，不能作过载保护。

额定电流2-10A的熔断器，适用于保护电力线路，它可以做短路和过载保护。

2﹑熔断器适用于
（1）海拔高度不超过2000m;
（2）周围介质温度不高于﹢40℃及不低于-40℃；
注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64标准规定的要求，使用此熔断器。

3﹑熔断器不适用于
（１）有火灾及爆炸危险的场所；
（２）有剧烈震动﹑摆动或冲击的场所
（３）有大量尘埃聚集的场所。

二：技术数据
三﹑结构说明及外形尺寸
熔断器系由熔丝管﹑瓷套﹑紧固法兰﹑棒形支柱绝缘子和接线端帽等组成。

用压装的方法及两端的接线端帽将熔丝管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上。

其结构说明和外形尺寸如图一所示。

熔丝管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。

当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。

所以，这种熔断器性能好，开断容量大。

电压互感器运维技术标准1 运行规定1.1 一般规定1.1.1 新投入或大修后（含二次回路更动）的电压互感器必须核相。

1.1.2 电压互感器二次绕组所接负荷应在准确等级所规定的负荷范围内。

1.1.3 电压互感器二次侧有且仅有一点接地。

1.1.4 电压互感器二次侧严禁短路。

1.1.5 应及时处理或更换已确认存在严重缺陷的电压互感器。

对怀疑存在缺陷的电压互感器，应缩短试验周期进行跟踪检查和分析查明原因。

1.1.6 停运中的电压互感器投入运行后，应立即检查表计指示情况和本体有无异常现象。

1.1.7 新装或检修后，应检查电压互感器三相油位均在油位观察窗标线正常范围内，一般油位高在观察窗的2/3 位置，且油色呈透明状，运行中的互感器应保持微正压。

1.1.8 保护电压互感器的高压熔断器，应按母线额定电压及短路容量选择，如熔断器断流容量不能满足要求时应加装限流电阻。

1.1.9 中性点非有效接地系统中，作单相接地监视用的电压互感器，一次中性点应接地。

为防止谐振过电压，应在一次中性点或二次回路装设消谐装置。

1.1.10 双母线接线方式下，一组母线电压互感器退出运行时，应加强运行电压互感器的巡视和红外测温。

1.1.11 电磁式电压互感器一次绕组N（X）端必须可靠接地。

电容式电压互感器的电容分压器低压端子（N、δ、J）必须通过载波回路线圈接地或直接接地。

1.1.12 电压互感器（含电磁式和电容式电压互感器）允许在 1.2 倍额定电压下连续运行。

中性点有效接地系统中的互感器，允许在 1.5 倍额定电压下运行30s。

中性点非有效接地系统中的电压互感器，在系统无自动切除对地故障保护时，允许在 1.9 倍额定电压下运行8h；在系统有自动切除对地故障保护时，允许在 1.9 倍额定电压下运行30s。

1.1.13 事故抢修安装的油浸式互感器，应保证静放时间，110～220kV 油浸式互感器静放时间应大于24 小时。

1.1.14 具有吸湿器的电压互感器，运行中其吸湿剂应干燥，油封油位应正常。

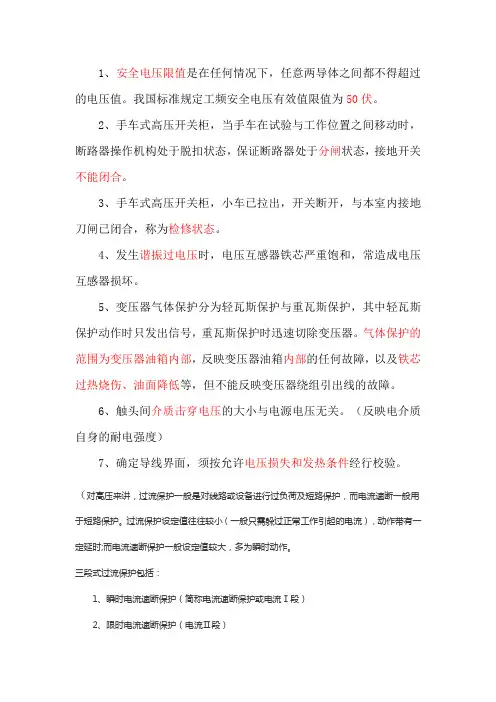

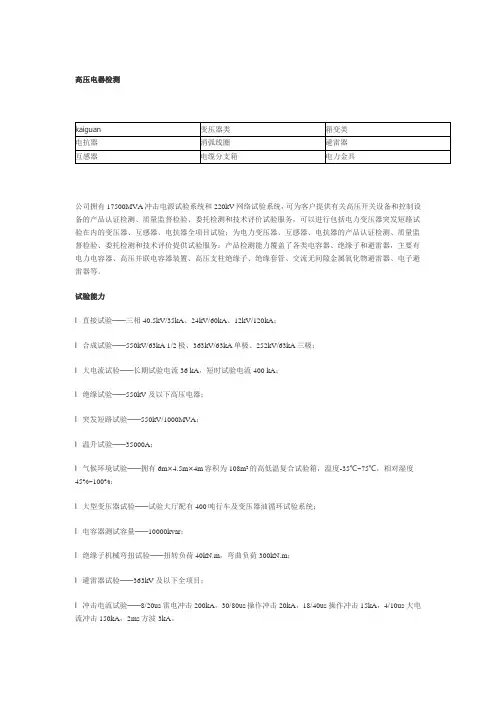

高压电器检测公司拥有17500MVA冲击电源试验系统和220kV网络试验系统，可为客户提供有关高压开关设备和控制设备的产品认证检测、质量监督检验、委托检测和技术评价试验服务，可以进行包括电力变压器突发短路试验在内的变压器、互感器、电抗器全项目试验；为电力变压器、互感器、电抗器的产品认证检测、质量监督检验、委托检测和技术评价提供试验服务；产品检测能力覆盖了各类电容器、绝缘子和避雷器，主要有电力电容器、高压并联电容器装置、高压支柱绝缘子、绝缘套管、交流无间隙金属氧化物避雷器、电子避雷器等。
