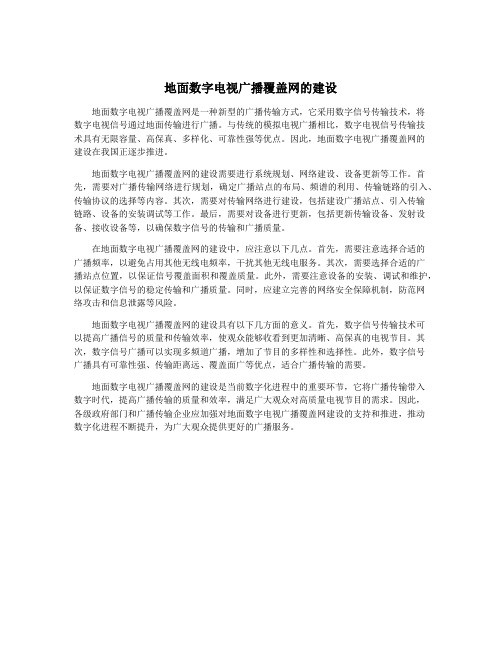

地面数字电视广播覆盖网的建设地面数字电视广播覆盖网是一种新型的广播传输方式，它采用数字信号传输技术，将数字电视信号通过地面传输进行广播。
与传统的模拟电视广播相比，数字电视信号传输技术具有无限容量、高保真、多样化、可靠性强等优点。
因此，地面数字电视广播覆盖网的建设在我国正逐步推进。
地面数字电视广播覆盖网的建设需要进行系统规划、网络建设、设备更新等工作。
首先，需要对广播传输网络进行规划，确定广播站点的布局、频谱的利用、传输链路的引入、传输协议的选择等内容。
其次，需要对传输网络进行建设，包括建设广播站点、引入传输链路、设备的安装调试等工作。
最后，需要对设备进行更新，包括更新传输设备、发射设备、接收设备等，以确保数字信号的传输和广播质量。
在地面数字电视广播覆盖网的建设中，应注意以下几点。
首先，需要注意选择合适的广播频率，以避免占用其他无线电频率，干扰其他无线电服务。
其次，需要选择合适的广播站点位置，以保证信号覆盖面积和覆盖质量。
此外，需要注意设备的安装、调试和维护，以保证数字信号的稳定传输和广播质量。
同时，应建立完善的网络安全保障机制，防范网络攻击和信息泄露等风险。
地面数字电视广播覆盖网的建设具有以下几方面的意义。
首先，数字信号传输技术可以提高广播信号的质量和传输效率，使观众能够收看到更加清晰、高保真的电视节目。
其次，数字信号广播可以实现多频道广播，增加了节目的多样性和选择性。
此外，数字信号广播具有可靠性强、传输距离远、覆盖面广等优点，适合广播传输的需要。
地面数字电视广播覆盖网的建设是当前数字化进程中的重要环节，它将广播传输带入数字时代，提高广播传输的质量和效率，满足广大观众对高质量电视节目的需求。
因此，各级政府部门和广播传输企业应加强对地面数字电视广播覆盖网建设的支持和推进，推动数字化进程不断提升，为广大观众提供更好的广播服务。
DTMB地面无线覆盖系统的规划和设计总体要求(培训内容二)
• 下面结合莆田的实际谈谈（模拟、数字） 电视广播的覆盖。
1、技术政策
• 我国模拟电视广播，是由国家、省、设区 市和县开办的电视节目组成四级混合覆盖 网。
• 电视制式确定为PAL-D，并且原则规定了各 级节目的传输、覆盖手段，因地制宜的功 率等级和合理布局。
• 1993年，国家正式发布实施GB/T144331993《彩色电视广播覆盖网技术规定》。
无线广播电视发展历史
• 上个世纪七十年代，在全国第二次办电视的热潮 中，各地的电视广播事业也开始了零的突破。
• 1983年，中共中央以37号文件确立了四级办广播 电视的体系，使莆田电视广播无线覆盖得到空前 的发展。
• 建设以壶公山发射台为主体，仙游县电视转播台 为辅，和莆仙15个山区乡镇小功率电视转播站构 成的莆田市地面无线模拟电视广播网，覆盖着莆 田沿海、平原和部分的山区，
• 构建单频网具有以下特点：整个区域覆盖网只用 一个频率，节省频率资源；山区可以小功率多布 点，扩大覆盖范围；兼顾固定和移动接收，特别 移动接收不必更换频道，但是需要解决同步问题。
（1）单频网
• 同步指的是统一时间、频率、数据比特。 • 根据DVB-T标准，选用GPS信号作为同步
基准，GPS输出的精度可达10E-12的 10MHz基准频率信号和1PPS时钟信号作为 标准时基信号，实现信号传输网络发端和 收端适配器的精确同步。
3、频道规划
• 按照我国无线电频谱划分规定，广播电视专用频 道除了米波频段的12个（DS1-DS12）外，分米 波还有36个（DS13-DS48）。
• 对于众多的分米波频道，我国技术标准规定，分 米波（UHF）频道的分组方案如表1所示。表中所 有同一组号的各频道均可在同一发射台内工作， 每个组可提供3套电视节目用。
1、技术政策
• 我国模拟电视广播，是由国家、省、设区 市和县开办的电视节目组成四级混合覆盖 网。
• 电视制式确定为PAL-D，并且原则规定了各 级节目的传输、覆盖手段，因地制宜的功 率等级和合理布局。
• 1993年，国家正式发布实施GB/T144331993《彩色电视广播覆盖网技术规定》。
无线广播电视发展历史
• 上个世纪七十年代，在全国第二次办电视的热潮 中，各地的电视广播事业也开始了零的突破。
• 1983年，中共中央以37号文件确立了四级办广播 电视的体系，使莆田电视广播无线覆盖得到空前 的发展。
• 建设以壶公山发射台为主体，仙游县电视转播台 为辅，和莆仙15个山区乡镇小功率电视转播站构 成的莆田市地面无线模拟电视广播网，覆盖着莆 田沿海、平原和部分的山区，
• 构建单频网具有以下特点：整个区域覆盖网只用 一个频率，节省频率资源；山区可以小功率多布 点，扩大覆盖范围；兼顾固定和移动接收，特别 移动接收不必更换频道，但是需要解决同步问题。
（1）单频网
• 同步指的是统一时间、频率、数据比特。 • 根据DVB-T标准，选用GPS信号作为同步
基准，GPS输出的精度可达10E-12的 10MHz基准频率信号和1PPS时钟信号作为 标准时基信号，实现信号传输网络发端和 收端适配器的精确同步。
3、频道规划
• 按照我国无线电频谱划分规定，广播电视专用频 道除了米波频段的12个（DS1-DS12）外，分米 波还有36个（DS13-DS48）。
• 对于众多的分米波频道，我国技术标准规定，分 米波（UHF）频道的分组方案如表1所示。表中所 有同一组号的各频道均可在同一发射台内工作， 每个组可提供3套电视节目用。
DTMB数字电视覆盖网络规划
471.25 479.25 487.25 495.25 503.25 511.25 519.25 527.25 535.25 543.25 551.25 559.25 607.25 615.25 623.25 631.25 639.25 647.25 655.25 663.25 671.25 679.25 687.25 695.25 703.25 711.25 719.25
474 482 490 498 506 514 522 530 538 546 554 562 610 618 626 634 642 650 658 666 674 682 690 698 706 714 722
V (分米波）
无线频谱管理与频谱划分 我国 UHF 波段电视频道的频率定值
频段 频道 频率范围
（MHz）
模拟电视 图象载频（MHz) 727.25 735.25 743.25 751.25 759.25 767.25 775.25 783.25 791.25 799.25 807.25 815.25 823.25 831.25 839.25 847.25 855.25 863.25 871.25 879.25 887.25 895.25 903.25 911.25 919.25 927.25 935.25 943.25 951.25 声音载频（MHz) 733.75 741.75 749.75 757.75 765.75 773.75 781.75 789.75 797.75 805.75 813.75 821.75 829.75 837.75 845.75 853.75 861.75 869.75 877.75 885.75 893.75 901.75 909.75 917.75 925.75 933.75 941.75 949.75 957.75
地面数字电视广播覆盖网的建设
地面数字电视广播覆盖网的建设地面数字电视广播覆盖网的建设是指利用地面传输技术建立起能够覆盖广阔地区的数字电视广播信号传输网络。
地面数字电视广播覆盖网的建设对于提高广播电视信号质量、实现全民数字电视广播接收具有重要意义。
下面将从技术、经济、社会等角度介绍地面数字电视广播覆盖网的建设。
地面数字电视广播覆盖网的建设需要先进的技术支持。
随着技术的不断发展，数字电视广播采用了先进的压缩技术，能够提供高清晰度的广播信号。
而地面数字电视广播覆盖网的建设需要采用先进的传输技术，如多天线技术、分集取信技术等，以提高信号传输的稳定性和抗干扰能力。
还需要建立完善的网络传输设备和支持系统，以保证信号的传输质量和覆盖范围。
地面数字电视广播覆盖网的建设需要投入大量的经济资金。
地面数字电视广播覆盖网的建设需要建设大量的传输站点和设备，同时还需要投入人力资源进行运维和维护。
还需要购买版权、制作节目、进行广告宣传等，都需要大量的资金投入。
地面数字电视广播覆盖网的建设所带来的经济效益也是巨大的，能够推动广播电视产业和相关产业的发展，为社会经济的增长做出贡献。
地面数字电视广播覆盖网的建设对于社会有着重要的意义。
地面数字电视广播覆盖网能够提供更高质量的广播信号，为公众提供更丰富多样的电视节目选择，提升观众的收视体验。
地面数字电视广播覆盖网能够促进广播电视产业的发展，为广告商和电视制作公司提供更广阔的市场空间。
地面数字电视广播覆盖网的建设也能够促进信息传播和文化传承，推动社会进步和文化繁荣。
地面数字电视广播覆盖网的建设是一个涉及技术、经济和社会等多个方面的复杂工程。
在建设过程中需要充分发挥技术优势，投入大量的经济资金，并发挥社会效益，以实现数字电视广播的覆盖和传输以及社会发展的目标。
最终，地面数字电视广播覆盖网的建设将为广大观众提供更好的电视节目体验，推动广播电视产业和相关产业的发展，促进社会文化进步。
浅谈我国数字电视地面广播系统网络规划
浅谈我国数字电视地面广播系统网络规划概述数字电视地面广播系统作为一种无线覆盖传输平台，可以完成多种业务，目前可以开展的业务范围有：★车载移动接收，如公交车、个人用轿车等，收视人群众多，广告收益大；★移动接收，如便携式接收机、手机电视；★家庭定点接收，每个家庭可以收看到多套数字电视节目；★公众场合分众定点接收，如宾馆、车站、医院、旅游点等。
系统建设完成后，可以开展的增值业务有：★可以同时转播多套立体声广播；★可以通过该平台发送数据等移动多媒体服务，如IPDC（IP-Datacast）广义数据广播系统，该IPDC系统能提供多样化的商业业务：即时新闻与股市、交通/旅游数据、多媒体传输、交互式网页/主题式内容搜索/影院电影数据与预告片、电子股票、电子商务、交互式广告等。
总之，该系统不仅是一个电视广播系统，同时还是一个多媒体广播系统，在这个系统平台上，未来可以逐步发展很多增值业务。
随着数字电视技术的飞速发展，该系统还可以升级为带回传的双向传输系统，业务范围将不断拓展。
根据国家有关部门规划，2005年1/4的电视台（覆盖全国主要城市）将发射和传输数字电视信号；2008年用数字电视转播北京奥运会；2010年计划全面实现数字电视广播；2015年停止模拟广播电视的播出。
但是在全国很多省市的系统的建设及试验中，普遍存在下列问题：★注重单台发射机的性能，忽略系统整体的性能，不利于系统扩展；★对模拟电视了解比较多，而对数字电视的“网络”性能了解少，所以没有进行网络规划；★对系统的使用要求没有明确的认识，对移动覆盖和固定覆盖的差别认识不够；★对未来数字电视取代模拟电视没有足够的认识，所以系统建设多为短期行为。
鉴于上述问题，本文在大量实践经验的基础上，提出一些建议方案，以供参考。
网络规划未来的数字电视是一个“网络”，而不是单个“发射台站”，如单频网（SFN）、多频网（MFN），强调网络概念，所以设计思想产生了革命性变化。
未来的数字电视至少是以省、市为一个独立的网络，由多个发射台站组成，播出相同的节目。
数字电视地面广播覆盖网的计算举例

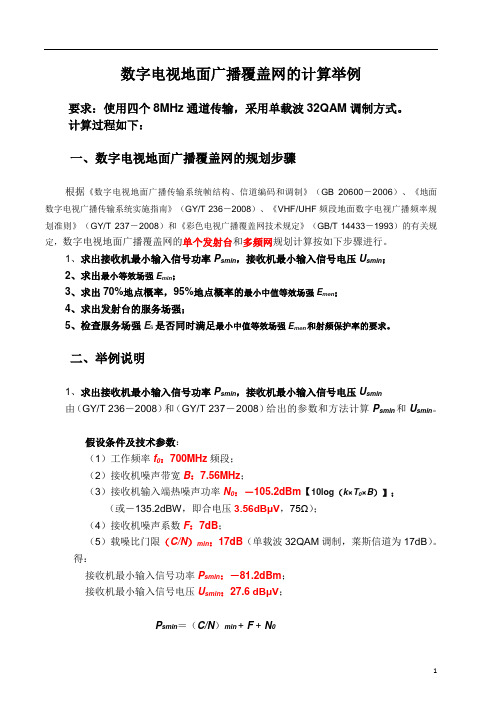

数字电视地面广播覆盖网的计算举例要求：使用四个8MHz通道传输，采用单载波32QAM调制方式。
计算过程如下：一、数字电视地面广播覆盖网的规划步骤根据《数字电视地面广播传输系统帧结构、信道编码和调制》（GB 20600－2006）、《地面数字电视广播传输系统实施指南》（GY/T 236－2008）、《VHF/UHF频段地面数字电视广播频率规划准则》（GY/T 237－2008）和《彩色电视广播覆盖网技术规定》（GB/T 14433－1993）的有关规定，数字电视地面广播覆盖网的单个发射台和多频网规划计算按如下步骤进行。
1、求出接收机最小输入信号功率P smin，接收机最小输入信号电压U smin；2、求出最小等效场强E mi n；3、求出70%地点概率，95%地点概率的最小中值等效场强E me n；4、求出发射台的服务场强；5、检查服务场强E s是否同时满足最小中值等效场强E me n和射频保护率的要求。
二、举例说明1、求出接收机最小输入信号功率P smin，接收机最小输入信号电压U smin由（GY/T 236－2008）和（GY/T 237－2008）给出的参数和方法计算P smin和U smin。
假设条件及技术参数：（1）工作频率f0：700MHz频段；（2）接收机噪声带宽B：7.56MHz；（3）接收机输入端热噪声功率N0：－105.2dBm【10l o g（k×T0×B）】；（或－135.2dBW，即合电压3.56dBμV，75Ω）；（4）接收机噪声系数F：7dB；（5）载噪比门限（C/N）min：17dB（单载波32QAM调制，莱斯信道为17dB）。
得：接收机最小输入信号功率P smin：－81.2dBm；接收机最小输入信号电压U smin：27.6 dBμV；P smin＝（C/N）min+ F + N0＝－81.2dBm（－111.2dBW）即：U smin＝27.6 dBμV2、求出最小等效场强E mi n由（GY/T 236－2008）和（GY/T 237－2008）给出的参数和方法计算E mi n。
地面数字电视广播覆盖网的建设
地面数字电视广播覆盖网的建设如今，数字电视已经成为人们日常生活中不可或缺的一部分。
数字电视广播的覆盖网络是数字电视广播正常运营的基础，广播电视台必须建立和维护一个强大的覆盖网络，以保证数字电视信号可以覆盖到尽可能多的用户。
地面数字电视广播覆盖网的建设显得尤为重要。
本文将探讨关于地面数字电视广播覆盖网的建设。
什么是地面数字电视广播覆盖网呢？地面数字电视广播覆盖网是指一种由数字电视信号传输设备、数字电视传输塔、数字电视信号发射天线和地面数字电视信号接收器等设备组成的网络。
通过这个网络，广播电视台可以将数字电视信号传输到各个地区，用户可以通过数字电视接收器接收到信号并观看电视节目。
地面数字电视广播覆盖网的建设对数字电视广播运营具有重要意义。
它可以扩大数字电视广播的覆盖范围，使更多的用户能够接收到数字电视信号，从而提高数字电视广播的普及度和影响力。
它可以提高数字电视信号的传输质量和稳定性，保证用户能够清晰、稳定地观看数字电视节目。
地面数字电视广播覆盖网的建设还能够提供更多的数字电视节目选择，满足用户多样化的需求。
那么，地面数字电视广播覆盖网应该如何进行建设呢？广播电视台需要根据当地的地理和人口分布情况确定覆盖范围和覆盖区域，然后选址建设数字电视传输塔和数字电视信号发射天线。
在选址建设时，需要考虑到地理环境、气候条件、电磁干扰等因素，确保塔和天线的建设符合当地的规章制度。
广播电视台还需要组织专业人员对数字电视信号传输设备和设施进行技术调试和维护，以确保数字电视信号的正常传输和运行。
广播电视台还可以通过多种方式提高地面数字电视广播覆盖网的建设效率和质量。
可以采用高效的数字电视传输技术和设备，提高数字电视信号的传输效率和质量。
可以建立数字电视广播覆盖网的监测和维护机制，及时发现和排除数字电视信号传输设备的故障和问题。
广播电视台还可以与相关部门合作，共同推进数字电视广播覆盖网的建设工作，争取更多的政策和经济支持。
地面数字电视广播覆盖网的建设
地面数字电视广播覆盖网的建设地面数字电视广播覆盖网是数字电视的一种传输方式。
它以数字信号的形式通过电磁波传输，覆盖范围广、信号质量高、干扰少等特点，逐渐替代了传统的模拟电视广播方式。
地面数字电视广播覆盖网的建设需要考虑的因素很多，包括覆盖区域、技术方案、传输设备、发射站数量等。
下面对这些因素进行详细介绍。
一、覆盖区域地面数字电视广播覆盖区域是建设者考虑的第一问题。
覆盖区域需要根据实际需求进行规划。
除了常规的城市区域，还需要考虑一些偏远地区和山区的覆盖。
这些区域需要额外的投资和工程。
为了避免重复建设和浪费资源，需要进行详细的规划和细分。
在建设过程中，需要综合多种因素，包括地形地貌、楼宇高度、信号传输距离、电磁波频率等进行计算和分析，保证最终的建设方案能够覆盖到所有的需求区域。
二、技术方案地面数字电视广播覆盖网需要选择合适的技术方案。

技术方案根据传输信号的方式可以分为两类：地面数字电视广播模拟信号传输和地面数字电视广播数字信号传输。
地面数字电视广播模拟信号传输是指通过模拟信号的方式，将数字信号转换成信号强度、频率和相位等改变之后的模拟信号进行传输，在接收端再将信号进行数字信号的转换。
这种方式不仅信号的传输效率低，而且容易受到电波干扰。
三、传输设备地面数字电视广播覆盖网建设需要大量的传输设备。
传输设备包括大功率发射机、天线、传输线、调制器等。
这些设备在建设过程中需要选用优质的设备，保证其质量和性能。
大功率发射机是地面数字电视广播覆盖网的核心设备。
它负责将数字信号转换成电磁信号进行传输。
根据需求区域的大小不同，需要选用不同功率的大功率发射机，以保证信号的传输距离和质量。
天线和传输线则是将电磁波传输到覆盖区域的关键设备。
需要考虑到天线的高度、方向、角度等因素，选择合适的天线和传输线，保证信号的传输质量。
四、发射站数量地面数字电视广播覆盖网的发射站数量是建设者考虑的重点。
根据国家规定，每个发射站的覆盖面积不得超过3000平方千米。
