新能源电动汽车系统架构简介一般的一般燃油驱动汽车主要由发动机、底盘、传动轴及有关电气系统构成。
那么电动汽车呢？电动汽车主要由驱动电机、电池、电驱动控制器及有关电控设施构成，可是电动汽车其详细架构构成倒是很模糊的，本文就对电动汽车系统架构构成进行详尽介绍。

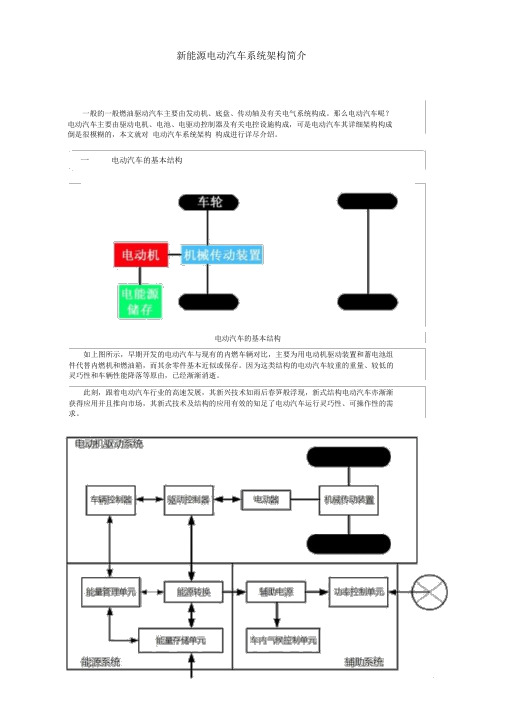

一电动汽车的基本结构电动汽车的基本结构如上图所示，早期开发的电动汽车与现有的内燃车辆对比，主要为用电动机驱动装置和蓄电池组件代替内燃机和燃油箱，而其余零件基本近似或保存。
因为这类结构的电动汽车较重的重量、较低的灵巧性和车辆性能降落等原由，已经渐渐消逝。
此刻，跟着电动汽车行业的高速发展，其新兴技术如雨后春笋般浮现，新式结构电动汽车亦渐渐获得应用并且推向市场，其新式技术及结构的应用有效的知足了电动汽车运行灵巧性、可操作性的需求。
图示：电动汽车架构系统组成现代电动汽车电驱动系统架构构成如上图所示，该电驱动系统由三个主要的子系统构成：1、电动机驱动系统——电动机驱动系统由车辆控制器、驱动控制器、电动机、机械传动装置和驱动轮等零件构成。
2、能源系统——能源系统包括能源变换单元、能量管理单元和能量储存单元等部分构成。
3、协助系统——协助系统由功率控制单元、车内天气控制单元和协助电源等部分构成。
二电动汽车可能存在的结构形式以下列图EV新能源电动汽车结构形式，此刻的电动汽车系统架构主要有上图中几种：图示： EV新能源电动汽车结构形式C——离合器； D ——差速器；FG——固定档的齿轮传动装置；GB——变速箱；M ——电动机图 a——所示表示了第一种可供选择的结构，此中电驱动装置代替了传统燃油驱动系统的内燃机，它由电动机、离合器、变速器和差速器等零件构成。
离合器和变速箱可由自动传动装置予以替代，离合器用以将电动机的动力连结到驱动轮，或从驱动轮处脱开。
变速箱供给一组传动比，以知足不一样转速的需求。
差速器是一种机械器件 ( 往常是一组行星齿轮 ) ，当车辆沿着曲折的路径行驶时，它使双侧车轮以不一样的转速行驶。
电动汽车各部件的名称与作用电动汽车是一种使用电能作为动力源的汽车，其各个部件的名称和作用如下：1. 电池组：电动汽车的能量储存装置，将电能储存起来以供驱动电动机使用。
2. 电动机：电动汽车的动力来源，将电能转换为机械能，驱动车辆前进。
3. 控制器：控制电动机的工作状态和功率输出，实现对电动机的调节和控制。
4. 充电器：将外部电源的交流电能转换为直流电能，用于给电池组充电。
5. 电控系统：包括电池管理系统、电机控制系统和车辆控制系统等，用于监控和控制电动汽车的各个部件工作状态和整车运行。
6. 能量回收系统：利用制动过程中产生的能量，将其转化为电能并存储到电池组中，以提高能源利用效率。
7. 充电插头：连接电动汽车和充电桩的接口，用于充电时传输电能。
8. 驱动系统：包括传动装置、传动轴和驱动轮等，将电动机的动力传递给车辆的驱动轮，使车辆运动。
9. 车载充电线：连接充电桩和电动汽车的充电线，用于传输电能进行充电。
10. 车载充电接口：在电动汽车上设置的充电接口，用于连接充电线和电动汽车进行充电。
11. 车载电池冷却系统：用于控制电池组的温度，保持电池组在适宜的工作温度范围内，提高电池的寿命和性能。
12. 电池管理系统：对电池组进行监控和管理，包括电池的充放电控制、温度监测、电池状态估计等功能。
13. 车载电子设备：包括车载充电桩、导航系统、车载娱乐系统等，提供充电、导航和娱乐等功能。
14. 制动能量回收系统：在制动过程中通过电机的逆变功能将动能转化为电能，并存储到电池组中，提高能源利用效率。
15. 车身结构：包括车身框架、车身板件和车身连接件等，提供对车辆的支撑、保护和连接功能。
16. 车载电子控制单元：用于控制车辆各个系统的工作，包括电池管理系统、电机控制系统、车辆控制系统等。
17. 车载电子显示屏：用于显示车辆的状态信息、导航信息和娱乐信息等。
18. 车载电子故障诊断系统：用于检测和诊断车辆的故障，并提供相应的故障码和解决方案。
电池系统电池组：存储电能，并提供给电动机驱动汽车；根据不同车型，电池组可能由多个电池模块组成。
电池管理系统（BMS）：监测和调节电池组的状态，以确保电池组的安全和优化效能。
电驱动系统电机：负责将电能转换为机械能，驱动车轮转动。
逆变器：将电池输出的直流电转换为交流电，以提供给电机使用。
电控器：调节电池输出电流和电压的控制器，确保电动机的安全和高效运行。
充电系统充电口：连接外部充电设施和电池组，用于将电池充满电。
充电器：将外部提供的交流或直流电源转换为适合电池组的电压和电流，进行充电。
充电线束：连接充电器、电池、电机以及控制系统，管理电能的流动。
底盘系统轮胎和悬挂系统：提供对路面的缓冲和稳定性。
刹车系统：由制动盘、刹车片、刹车钳组成，转换车辆内部能量为热能并停止车辆。
转向系统：由转向机构、传动轴、万向节等组成，实现车辆的转向操作。
车身结构框架/车身结构：整车的主体骨架，支撑车身其他部分。
门/窗：车身进出口，以及通风、观察等作用。
灯光系统：前/后灯、转向灯、雾灯、照明灯等，用于行车安全和人员及车辆能见度。
安全系统气囊系统：安装在散热器内部、车门、座位等位置，以防止碰撞时乘客受伤。
防抱死刹车系统（ABS）：使用电控制，避免轮胎在紧急制动时阻塞，增加车辆行驶的稳定性。
车身稳定控制系统（ESP）：在车辆行驶中，通过传感器读取车辆的转向状态，进行刹车或驱动控制，保证车辆行驶的稳定性。
以下是新能源汽车主要部件的安装位置：电池系统电池组：根据不同车型，主要安装的位置有：车身下方、后备箱、车门等。
电池管理系统（BMS）：主要安装在电动车的电控箱中。
电驱动系统电机：一般安装在车轮轴或者变速器上的位置。
逆变器：一般安装在电动车的电控箱中。
电控器：一般安装在电动车的电控箱中。
充电系统充电口：一般安装在车辆侧面、前脸等位置。
充电器：一般安装在电动车的电控箱中。
充电线束：一般安装在车身底部或者车架内部。
底盘系统轮胎和悬挂系统：安装在车轮下方的部位。
简述纯电动汽车的组成结构
纯电动汽车的组成结构主要包括以下几个方面：
1. 电池系统：纯电动汽车的核心就是电池系统，它提供电能给电动机驱动车辆运行。
电池系统主要由电池组、电池管理系统和电池冷却系统组成。
2. 电动机系统：电动机是纯电动汽车的动力源，它将电能转化为机械能驱动车辆。
电动机系统主要包括电动机、变速器和驱动轮等部分。
3. 控制系统：控制系统是纯电动汽车的智能核心，它负责监测和控制电池、电动机等系统的运行。
控制系统可以实现电池的充放电管理、电动机的控制和整车的动力分配等功能。
4. 辅助系统：纯电动汽车还需要一些辅助系统来保证正常运行，如制动系统、悬挂系统、转向系统、空调系统等。
此外，纯电动汽车还包括一些其他的部件，如充电系统、能量回收系统、车身结构等。
充电系统用于给电池充电，能量回收系统可以将制动能量转化为电能储存到电池中，车身结构则是为了保证车辆的安全性和舒适性。
总的来说，纯电动汽车的组成结构相对于传统燃油汽车来说更加简单，同时也更加环保和高效。
新能源汽车零部件分类随着环保意识的增强，人们对新能源汽车的需求越来越高。
其中，新能源汽车零部件的质量和性能对整个车辆的性能有着至关重要的影响。
新能源汽车零部件包括了电池系统、电机系统、电控系统、传动系统等四大类别。
下面我们就来更加详细地了解一下这些零部件。
第一类：电池系统新能源汽车的核心部件之一就是电池系统。
电池系统主要是由电池盒和BMS（电池管理系统）组成的。
电池盒的作用是将电池单体保护，避免损坏。
而BMS则是对电池进行监控和管理，包括电压、电流、温度等各项参数。
目前市场上流行的电池类型有镍氢电池、铅酸电池、锂离子电池等。
第二类：电控系统电控系统是指负责汽车电力系统管理和控制的部分。
主要包括了变频器、电机控制器等。
其中变频器是指将直流电转换成交流电，以便电机控制器对电机的工作进行调控。
而电机控制器则是负责控制电机的启动、停止和转速等动作的一个模块。
第三类：电机系统电机是新能源汽车的核心部件之一。
电机系统包括了电机、变速箱、减速器和传动轴等。
目前市场上的电机类型有同步电机、异步电机等种类。
电机有良好的低噪声、低震动、高效率等特点，可以使汽车更加省油、节能。
第四类：传动系统传动系统是将电机的动力传送至车轮，驱动汽车前进的部件。
传动系统包括了传动轴、万向节、差速器等，它们能有效地将电机的动力输送至车轮，从而形成汽车的动力系统。
除了以上四类电子部件外，新能源汽车还有其他零部件，比如充电系统、底盘部件等。
不过，以上四类部件是新能源汽车最关键的部分，对整个汽车的性能起着至关重要的作用。
总之，新能源汽车的发展必须依赖于零部件的不断创新和升级。
随着汽车制造技术的不断发展和革新，相信新能源汽车的性能和质量也会越来越好。
简述新能源汽车永磁同步电机的部件结构新能源汽车永磁同步电机的部件结构简述如下:
1. 转子部件:转子是永磁同步电机的核心部件,由永磁体和铁芯组成。
永磁体通常采用高磁密度的永磁材料,如稀土永磁体,具有高磁性、高矫顽力和低损耗的特点。
铁芯则是将永磁体均匀地分布在磁介质中,以产生足够的磁矩。
2. 定子部件:定子部件包括定子铁芯和定子绕组。
定子铁芯用于产生磁场,是电机的磁介质。
定子绕组则通过导线将电能传输到电机中,用于产生电能。
3. 控制部件:新能源汽车永磁同步电机的控制部件包括霍尔传感器、控制器和传感器。
霍尔传感器用于检测转子的位置和速度,控制器用于根据转子和定子磁场的状态来控制电机的转速和功率。
传感器则用于检测电机的电压和电流,以便调整电机的参数。
4. 润滑部件:新能源汽车永磁同步电机的润滑部件包括轴承和脂。
轴承用于支撑转子,脂则用于保持轴承的光滑和密封。
5. 冷却部件:新能源汽车永磁同步电机的冷却部件包括散热器和风扇。
散热器用于冷却定子和转子,风扇用于增加空气流通,以便冷却定子和转子。
新能源汽车永磁同步电机的部件结构包括转子部件、定子部件、控制部件、霍尔传感器、控制器和传感器、润滑部件和冷却部件等。
这些部件之间的相互作用和协调,使得电机能够稳定地运行,并实现高效率、低噪声和低能耗的性能。
