钢管脚手架悬挑防护棚方案

钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。

2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。

3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。

具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。

2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。

3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。

4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。

通过扣件进行固定和连接。

5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。

6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。

7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。

安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。

2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。

3.在施工现场设置专人负责脚手架的安全管理和维护。

4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。

5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。

6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。

总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。

在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。

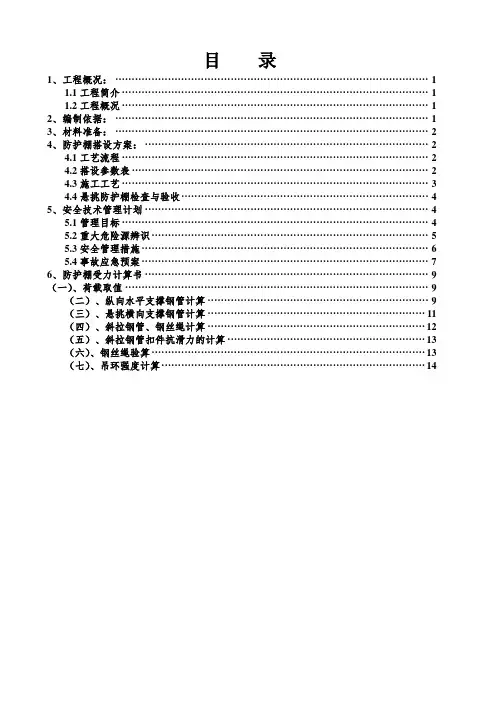

目录1、工程概况： (1)1.1工程简介 (1)1.2工程概况 (1)2、编制依据： (1)3、材料准备： (2)4、防护棚搭设方案： (2)4.1工艺流程 (2)4.2搭设参数表 (2)4.3施工工艺 (3)4.4悬挑防护棚检查与验收 (4)5、安全技术管理计划 (4)5.1管理目标 (4)5.2重大危险源辨识 (5)5.3安全管理措施 (6)5.4事故应急预案 (7)6、防护棚受力计算书 (9)（一）、荷载取值 (9)（二）、纵向水平支撑钢管计算 (9)（三）、悬挑横向支撑钢管计算 (11)（四）、斜拉钢管、钢丝绳计算 (12)（五）、斜拉钢管扣件抗滑力的计算 (13)（六）、钢丝绳验算 (13)（七）、吊环强度计算 (14)1#、15#楼悬挑防护棚安全专项施工方案1、工程概况：2、编制依据：（1）依据住宅小区二期工程施工设计图纸；（2）依据《住宅小区二期工程施工组织设计》；（3）各类参考规范、图书：《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》GB50017-2003 中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；本工程位于**住宅北生活区北方，整个小区出入道路位于1#、15#楼之间，广州市信1“**”住宅小区二期工程1#、15#楼悬挑防护棚安全专项施工方案宜路位于1#、15#楼北面，为防止在施工过程中高空坠物伤人与确保所有进出小区人员及车辆的生命安全，特制定本方案。

3、材料准备：所需材料：φ48*3.5厚钢管、直角扣件与对接扣件，钢丝绳采用直径为φ16（6×37）1#、15#楼悬挑防护棚安全专项施工方案4.3施工工艺（1）水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部拉杆的纵向间距相同，拉杆直接连接在悬挑梁上。

目录工程概况 (1)编制依据 (1)防护棚搭设形式 (2)材质要求 (2)防护棚搭设 (3)防护棚拆除 (5)防护棚的验收与保护 (6)安全措施及要求 (7)计算书 (7)工程概况1、工程名称：3、建设单位：4、设计单位:5、监理单位：6、施工单位：。

工程主要由4栋33层住宅楼、1栋31层住宅楼、1栋22层公寓及附属商业、街铺（2~5层)和2～3层地下室（车库)组成.项目总建筑面积为343031㎡，地下室占地面积为44698.56㎡。

其中商业建筑面积93193㎡（购物中心建筑面积54776㎡，地下商业建筑面积12618㎡，外街商铺建筑面积22055㎡），公寓建筑面积16361㎡，住宅建筑面积151569㎡，地下建筑面积114600㎡。

防护棚悬挑位置设置:悬挑位置悬挑楼层1＃楼4层（靠近营销中心一侧）3＃楼2层（靠近12、21区南侧）主要防止高空落物伤人，1#楼搭设宽度为4m,3＃楼搭设宽度3。

5m。

(详见附图）编制依据1、施工图纸及相关的施工文件；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;3、《建筑施工安全检查标准》JGJ59-2011;4、《建筑结构荷载规范》GB50009—20125、《混凝土结构设计规范》GB50010-20106、《建筑施工高处作业安全技术规范》JGJ80—91防护棚搭设形式外脚手架悬挑防护棚采用钢管搭设，悬挑钢管为6m长，1＃楼挑出外架4m，跨距为1.5m同悬挑外架跨距,与结构梁预埋短钢管用扣件连接,横杆间距为0.5m。

确保防护棚的安全性，在悬挑钢管离端部1m处设斜拉杆，承受拉、撑荷载，水平间距3m,垂直高度为2.9m，同时悬挑梁采用直径15。

5mm钢丝绳卸荷，水平距离每3m同斜拉杆隔一布一,垂直高度为2。

9m。

钢管网架上满铺层板封闭，悬挑端头为0.8m高的栏杆，栏杆外挂密目安全网和蓝白相间挡脚板，防止坠物从防护棚往下坠落;3＃楼挑出外架3.5m，跨距为1。

目录1、工程概况 (2)2、防护棚搭设和拆除 (2)3、安装拆除施工安全保证措施 (5)4、应急预案 (6)1、工程概况根据本工程图纸设计特点、工期进度及施工场地要求，经综合考虑，计划在各栋6层、16层、26层分别做一层防护棚，防护半径5米；如此每层防护高度不超过30米，符合规范要求。

防护棚用Ф48钢管搭设，防护半径5米，在防护棚所在结构层向上2层结构内的预埋20钢筋拉环，用@3000钢丝绳将防护棚端部拉于预埋拉环内。

具体详见下图。

2、防护棚搭设和拆除1、施工工序挑杆钢管安装---纵向分布钢管安装---钢丝绳斜拉---端部防护栏杆安装---铺设底部、侧面安全网---铺设方木---铺设模板---侧面满铺色带布。

2、施工方法（1）采用Φ48*3.5钢管悬挑，端部架在结构楼板上，根部通过扣件和外加扣紧悬挑出去。

间距1500。

（2）从建筑外边向外按照间距800搭设分布钢管，每个节点均采用扣件连接。

（3）每层结构施工时，在混凝土浇筑前进行预埋件预埋施工，每层按平面布置位置进行预埋。

（4）钢丝绳一端和钢管端部连接，一端拉在上层结构中预埋的预埋卡环中，拉紧，拧紧钢丝绳卡扣，每个连接部位不少于三个卡扣，卡扣开口背朝绳头方向。

（5）满挂安全网，包括底部和栏杆侧面，搭接长度30cm。

（6）@300间距满铺木方。

（7）满铺木模板。

（8）定制色带，铺装在栏杆侧面。

3、搭设拆除施工时注意事项拆除时应确保安全，应注意以下事项：1）、施工人员必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。

2）、安装防护棚时，操作人员必须戴好安全帽；使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。

3）、施工现场必须设警戒区域，张挂醒日的警戒标志。

警戒区域内严禁非操作人员通行或在防护棚下方继续组织施工。

地面监护人员必须履行职责。

应配备良好的通讯装置。

统一指挥，上下呼应，动作协调，当解开与另以人有关的结扣时，应先告知对方，以防坠落。

钢管脚手架悬挑防护棚方案学而不思则罔，思而不学则殆。

这句话是告诫人们研究要善于思考，思考要结合研究，只有这样才能避免学而不用或者用而不精的情况。

下面是本文的目录和内容。

第一章编制依据及说明1.1 《建筑施工扣件式钢管脚手架安全技术规范》130-2001这个规范是指导建筑施工中使用扣件式钢管脚手架的安全标准。

在本工程中，我们需要遵照此规范进行施工。

1.2 《建筑施工安全检查标准》59-99这个标准是指导建筑施工中安全检查的标准。

在本工程中，我们需要遵照此标准进行安全检查，确保工程的安全性。

1.3 《建筑结构荷载规范》GB -2001这个规范是指导建筑结构荷载的标准。

在本工程中，我们需要遵照此规范进行结构荷载的计算和设计，确保工程的结构稳定性。

1.4 本工程施工图纸和施工组织设计本工程的施工图纸和施工组织设计是依据上述规范和标准进行编制的，需要遵照施工图纸和施工组织设计进行施工，确保工程的质量和安全性。

以上是本文的目录和内容。

我们需要在施工中遵照相关规范和标准进行操作，确保工程的质量和安全性。

同时，我们也需要善于思考和研究，不断提高自己的专业水平。

本文旨在介绍一项建筑施工工程中的防护棚搭设方案。

该方案的编制依据包括《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工安全检查标准》、《建筑结构荷载规范》、本工程施工图纸和施工组织设计，以及本工程相关施工方案。

下面将详细介绍各章节内容。

2、工程概况本工程是一项建筑施工工程，需要在施工期间搭设防护棚以保障工人和周围环境的安全。

该工程的规模较大，需要进行细致的施工计划和方案编制，以确保施工进度和施工质量。

3、防护棚的搭设形式防护棚的搭设形式应根据工程实际情况进行选择，可以采用单层或多层搭设，也可以根据需要进行加强和加固。

在搭设过程中，应注意防护棚的稳定性和承载能力，以确保防护棚在施工期间能够有效地保护工人和周围环境的安全。

4、材料要求防护棚的材料应符合相关标准和规范要求，且应具有足够的强度和稳定性。

悬挑水平大型防护棚搭设方案1.悬挑水平大型防护棚的材料准备在搭建悬挑水平大型防护棚之前，首先要准备所需的材料，包括悬挑架、连接件、悬挑台、梁材、脚手架材料、脚手架配件等。

这些材料应具备足够的承重能力和抗风能力，以确保施工作业人员的安全。

2.悬挑水平大型防护棚的搭建规划悬挑水平大型防护棚的搭建需要经过详细的规划和设计。

首先，需要确定悬挑水平大型防护棚的设计荷载和荷载分布，以确保其在使用过程中的稳定性和安全性。

其次，需要根据建筑物的外立面结构和尺寸，确定悬挑水平大型防护棚的具体位置和尺寸。

3.悬挑水平大型防护棚的安装步骤（1）第一步，搭建支撑结构。

根据设计方案，首先搭建支撑结构，包括立柱和横梁。

立柱应与建筑物外墙牢固连接，并确保垂直度和水平度。

横梁需要按照设计要求进行固定和加固。

（2）第二步，安装悬挑架。

将悬挑架与支撑结构连接，确定其位置和角度，并进行牢固的螺栓连接。

悬挑架的安装要求稳定可靠，具有足够的承载能力。

（3）第三步，悬挑台和悬挑梁的安装。

悬挑台按照设计要求固定在悬挑架上，悬挑台上方悬挑梁的安装需要注意其水平度和稳定性，确保能够承受施工作业人员和材料的重量。

（4）第四步，悬挑水平大型防护棚的搭建。

根据悬挑水平大型防护棚的设计要求，安装脚手架材料和配件，搭建水平的工作平台。

工作平台的搭建需要保证平整度和稳定性，以确保施工作业的安全。

4.悬挑水平大型防护棚的质量检验完成悬挑水平大型防护棚的搭建后，需要进行质量检验。

检查悬挑水平大型防护棚的各个部位是否牢固，无松动和漏洞。

检验其承重能力和稳定性是否符合设计要求。

总结：悬挑水平大型防护棚的搭设方案需要充分考虑安全和稳定性，并符合相关设计要求和规范。

搭建前根据实际情况做好合理的规划和设计，准备好所需材料，并严格按照安装步骤进行施工。

完成搭建后要进行质量检验，确保悬挑水平大型防护棚的安全可靠。

一、工程概况本工程为[工程名称]，位于[工程地点]。

由于施工现场环境复杂，为确保施工人员的安全，需搭建防护棚进行临时遮蔽。

本方案旨在详细规划防护棚的搭建、使用、拆除及安全防护措施。

二、编制依据1. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）2. 《建筑施工高处作业安全技术规范》（JGJ 80-xx）3. 《建筑施工安全检查标准》（JGJ 59-2011）4. 《钢结构设计规范》（GB50017—xxx）5. 施工图纸、本工程施工组织设计6. 相关安全法规及标准三、防护棚设计1. 防护棚类型：采用悬挑式水平防护棚，适用于施工现场临时遮蔽。

2. 材料要求：- 钢管：采用Q235钢材，壁厚符合规范要求。

- 扣件：选用符合国家标准的扣件，确保连接牢固。

- 隔离板：采用防火、防雨、防尘的复合材料。

- 安全网：选用合格的安全网，确保防护效果。

四、施工步骤1. 施工准备：- 确定防护棚搭建位置，确保不影响施工进度。

- 准备施工材料、工具及安全防护用品。

- 组织施工人员进行技术交底和安全教育。

2. 防护棚搭建：- 首先搭建基础，确保基础牢固可靠。

- 按照设计要求，依次搭建立柱、横梁、顶板等结构。

- 安装隔离板和安全网，确保防护效果。

3. 防护棚使用：- 防护棚内不得堆放易燃、易爆物品。

- 严禁在防护棚内吸烟、用火。

- 定期检查防护棚结构，发现隐患及时整改。

4. 防护棚拆除：- 拆除顺序与搭建顺序相反。

- 注意保护施工材料和设备，避免损坏。

五、安全措施1. 施工人员：施工人员必须佩戴安全帽、安全带等防护用品。

2. 高空作业：严格执行高空作业安全规范，确保作业安全。

3. 用电安全：施工现场用电设备必须符合安全要求，定期检查电线电缆。

4. 应急预案：制定应急预案，确保在发生突发事件时能够迅速处置。

六、质量保证1. 施工材料必须符合国家相关标准。

2. 施工过程严格执行规范要求，确保施工质量。

3. 定期进行质量检查，发现问题及时整改。

钢管悬挑脚手架方案
钢管悬挑脚手架方案是一种常用于高空作业的脚手架系统。

以下是一个常见的钢管悬
挑脚手架方案：
1. 基础选址：选择坚固平稳的地面作为基础，确保能够承受钢管悬挑脚手架的重量。

如果地面不平，可以先进行必要的修整。

2. 脚手架支撑：横过整个悬挑区域的两个或多个支撑梁用来支持脚手架，保证其稳定性。

3. 钢管选材：选择合适长度和直径的钢管。

常用的直径是48毫米或60毫米。

根据悬挑的长度和负载要求，选择合适的钢管。

4. 钢管连接：使用连接器将钢管连接在一起，确保整个脚手架系统的稳定性。

常用的
连接器有直角连接器、法兰连接器和梅花连接器等。

5. 踏板和防护栏：在钢管上安装木踏板或金属踏板，提供作业人员站立和走动的平台。

同时，在脚手架的外侧加装安全防护栏，确保作业人员的安全。

6. 定期检查和维护：定期检查钢管悬挑脚手架的连接部分，确保连接紧固并不存在松
动或损坏。

另外，要及时清理脚手架上的杂物，保持整洁。

以上是一个基本的钢管悬挑脚手架方案，具体应根据实际工程和安全要求进行设计。

在使用脚手架时，还需遵守相关的安全操作规范，确保施工人员的安全。

1编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20011.2《建筑施工安全检查标准》JGJ59-991.3《建筑结构荷载规范》GB 50009-20011.4本工程施工图纸和施工组织设计1.5本工程相关施工方案2工程概况2.1骏和棕榈湾16#楼工程位于南通市崇川区人民东路与通富路交叉口。

总建筑面积30025.59m2，地上总建筑面积28189.60m2。

共32层，高度95.05m，于7层、14层、21层、28层均搭设型钢挑架和安全防护棚。

2.2本工程外墙展示面设于2～6层，七层防护棚以下外架最先拆除，配合外墙展示。

防护棚除满足安全要求外，仍需考虑成品保护及展示效果等方面。

本方案即详述防护棚搭设各种要求及施工方法。

3防护棚的搭设形式3.1防护棚由上、下两层角铁网架组合而成，角铁统一型号为5*5，主梁为2500㎜长间距600㎜，根部与外架水平杆、立杆用焊接，次梁间距800，与主梁用卡扣连接；门厅部位，主梁为8000㎜长间距600㎜，根部与外架水平杆、立杆用焊接，次梁间距800，与主梁用卡扣连接；外端1/3跨范围内，横每隔1200分别用斜拉钢管、钢丝绳将荷载传递到外架及主体结构上；为减小外架的局部荷载过大，在相应楼层增加一道卸载钢丝绳及连墙件。

如图3.1。

图3.1 北门厅防护棚构造3.2根据规范和工程实际要求，在上、下层角铁网架上分别设置木方、模板、彩钢板和警示标志等安全标的物。

4材料要求4.1角铁：采用5*5角铁，材质应符合GB/T13793或GB/T3092规定，质量应符合GB700－79《普通碳素结构钢技术要求》中Q235A钢要求。

弯曲变形、锈蚀钢管不得使用。

4.2彩钢板：符合GB978-67可锻铁分类及技术条件>的规定，机械性能不低于KT33－8的可煅铸铁的制作性能，其附件的制造材料应符合GB700－79中A3钢的规定，0.8490.8490.8490.8490.8490.8490.42512345678( 1 )( 2 )( 3 )( 4 )( 5 )( 6 )1.052.151.601.205.777.144.3 模板：采用木工板。

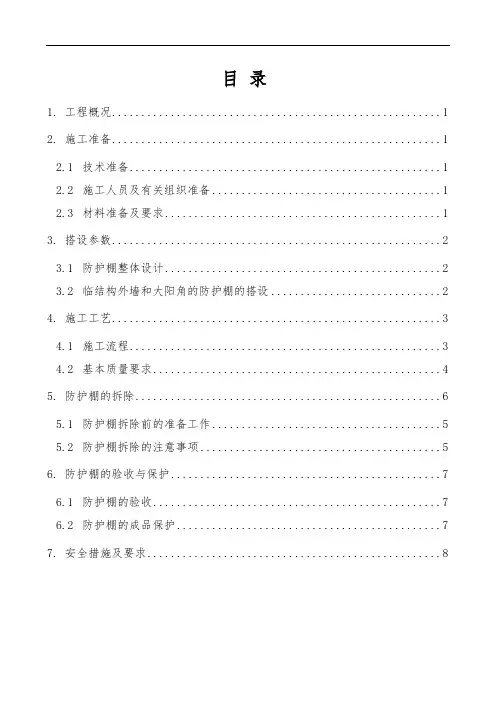

目录1.工程概况 (1)2.施工准备 (1)2.1技术准备 (1)2.2施工人员及有关组织准备 (1)2.3材料准备及要求 (1)3.搭设参数 (2)3.1防护棚整体设计 (2)3.2临结构外墙和大阳角的防护棚的搭设 (2)4.施工工艺 (3)4.1施工流程 (3)4.2基本质量要求 (4)5.防护棚的拆除 (6)5.1防护棚拆除前的准备工作 (5)5.2防护棚拆除的注意事项 (5)6.防护棚的验收与保护 (7)6.1防护棚的验收 (7)6.2防护棚的成品保护 (7)7.安全措施及要求 (8)1.工程概况洪江市顺扬·锦绣名邸二期工程共2栋主楼外架使用悬挑式脚手架，现阶段12#、13#、栋主楼外侧为施工主干道，主干道旁边有钢筋加工棚和多种材料堆场，工作面离外架较近，人流量较多。

为保证施工人员在交界处工作面的施工安全，防止主楼坠物，需在主楼外架外围设置3m宽悬挑式防坠棚，该坠棚设置于各主楼十层顶板高度，防护棚采用外挑钢管搭设主次龙骨，平铺竹笆片下挂安全大眼平网，外侧设护栏满挂竹笆片和安全密目网。

2.施工准备2.1技术准备技术人员应熟悉图纸，熟悉各个部位及高度的结构变化。

在施工前，应对作业班组进行作业前技术、安全交底。

2.2施工人员及有关组织准备劳动力安排：有关作业班组应组织足够的作业人员，准备悬挑式防坠棚的搭设。

施工人员要求：架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。

施工前对相关人员进行安全教育及安全技术交底，明确施工中可能遇到的突发情况及处理方法。

2.3材料准备及要求2.3.1材料准备：施工前项目部应组织必要的物料进场，其中包括φ48×3.0钢管、各类卡扣和安全网、竹笆片、旧木胶板等，以备防坠棚搭设使用。

2.3.2各材料要求钢管：采用φ48*3.0钢管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB700－79《普通碳素结构钢技术要求》中Q235A 钢要求。

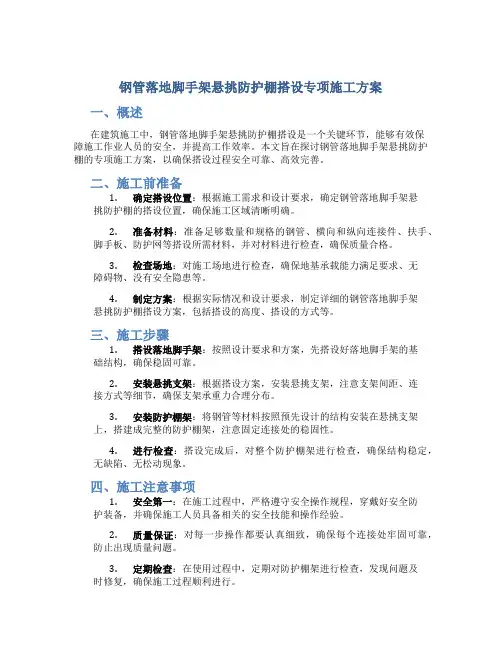

钢管落地脚手架悬挑防护棚搭设专项施工方案一、概述在建筑施工中，钢管落地脚手架悬挑防护棚搭设是一个关键环节，能够有效保障施工作业人员的安全，并提高工作效率。

本文旨在探讨钢管落地脚手架悬挑防护棚的专项施工方案，以确保搭设过程安全可靠、高效完善。

二、施工前准备1.确定搭设位置：根据施工需求和设计要求，确定钢管落地脚手架悬挑防护棚的搭设位置，确保施工区域清晰明确。

2.准备材料：准备足够数量和规格的钢管、横向和纵向连接件、扶手、脚手板、防护网等搭设所需材料，并对材料进行检查，确保质量合格。

3.检查场地：对施工场地进行检查，确保地基承载能力满足要求、无障碍物、没有安全隐患等。

4.制定方案：根据实际情况和设计要求，制定详细的钢管落地脚手架悬挑防护棚搭设方案，包括搭设的高度、搭设的方式等。

三、施工步骤1.搭设落地脚手架：按照设计要求和方案，先搭设好落地脚手架的基础结构，确保稳固可靠。

2.安装悬挑支架：根据搭设方案，安装悬挑支架，注意支架间距、连接方式等细节，确保支架承重力合理分布。

3.安装防护棚架：将钢管等材料按照预先设计的结构安装在悬挑支架上，搭建成完整的防护棚架，注意固定连接处的稳固性。

4.进行检查：搭设完成后，对整个防护棚架进行检查，确保结构稳定，无缺陷、无松动现象。

四、施工注意事项1.安全第一：在施工过程中，严格遵守安全操作规程，穿戴好安全防护装备，并确保施工人员具备相关的安全技能和操作经验。

2.质量保证：对每一步操作都要认真细致，确保每个连接处牢固可靠，防止出现质量问题。

3.定期检查：在使用过程中，定期对防护棚架进行检查，发现问题及时修复，确保施工过程顺利进行。

五、总结钢管落地脚手架悬挑防护棚的搭设是一项重要的工程，需要严格按照设计方案和要求进行操作，确保施工安全、质量和效率。

只有做好施工前的准备工作，严格遵守操作规程，才能保证防护棚架的稳定性和可靠性，有效保障施工人员的安全。

希望通过本文所述的专项施工方案，能够为该项工程的实施提供一定的参考和指导。

(悬挑防护棚)专项施工方案编制人职务（称）工程师审核人职务（称）技术负责人批准人职务（称）项目负责人批准部门（章）编制日期 2015年11月目录1 编制依据 12 工程概况 11. 项目概况 12. 建筑结构概述 13 防护材料的要求 23.1 防护材料 23.2 安全网的安全技术要求 24 悬挑防护棚搭设说明 45 悬挑防护棚搭设步骤 76 安全注意事项 77 计算书 8（一）、荷载取值 8（二）、纵向水平支撑钢管计算 8（三）、荷载的计算 9（四）、纵向强度验算 9（五）、悬挑横向支撑钢管计算 10（六）、斜拉钢管、钢丝绳计算 13（七）、钢丝绳验算 13（八）、吊环强度计算 14编制依据《建筑施工安全检查标准》（JGJ59-2011）《建筑施工扣件钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑机械使用安全技术规范》（JGJ33-2012）《工程总平面图纸，2#、3#楼施工图纸》《本工程施工组织设计》工程概况1. 项目概况2. 建筑结构概述相应地下室结构形式为钢筋混凝土框架剪力墙结构，高度为109.9m，总建筑面积为50238.82平方米。

该工程2、3#楼均为37层住宅楼（其中1、2F为底层商业）；2#楼地下室为戊类库房，3#楼地下室为自行车库。

本工程建筑防火设计等级一级，建筑屋面防水等级一级，二道设防，场地类别Ⅱ类，抗震类别为丙类，抗震设防烈度为7度，使用年限50年。

防护材料的要求3.1 防护材料1、钢管：外径48 mm，壁厚3.0mm，无严重锈蚀、弯曲、压扁或裂纹。

2、扣件：应有出厂合格证明，扣件不得有裂纹、气孔、砂眼、疏松或其他影响使用性能的铸造缺陷。

在螺栓拧紧力矩达65N.m 时，不得发生破坏。

扣件扭力矩一般应为40-50 N.m。

3.2 安全网的安全技术要求1、安全网的材料要求：安全网（平网）应符合GB5725一1997，满足成都市相关规定，需在成都市安监站备案，不能用立网代替。

第五篇脚手架悬挑防护挡板方案
绿景二期
防护棚施工方案一、三层防护棚施工方案
为保证工程施工安全，现拟在三层设置安全防护棚，设置范围及搭设详见附图。

具体做法为：采用六米整长钢管，一端用直角扣件固定于脚手架立杆的主节点附近，置于结构楼面之上，另一端进行悬挑，设置间距为三米；由边向外侧进行纵向水平杆的设置，间距为1500-2000mm，形成“片状网格”；设置钢丝绳斜拉固定于结构之上，钢丝绳子间距为3000m m，悬拉点为脚手架外立面的三米处；设置周边900mm扶手杆，封挂绿色安全网；铺设木枋及模板，面铺绿色安全网（详见附图“3层安全防护棚施工大样”）。

其它参照外墙脚手架施工要求。

附图：外脚手架3层安全防护棚平面布置图
附图：3层安全防护棚施工大样
二、层防护棚施工方案
汕头市潮阳建筑工程总公司
深圳分公司
2004/4/11。

钢管悬挑防护棚施工方案目录一、编制依据 (1)二、工程概况 (2)三、材料要求 (3)四、搭设方案 (11)五、防护棚的拆除 (22)六、安全文明施工措施 (22)七、施工应急救援预案 (22)八、悬挑防护棚计算书 (22)钢管悬挑防护棚施工方案一、编制依据1、《建筑施工高处作业安全技术规范》JGJ80-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《高处作业分级》GBT3608-20085、《建筑工程高处作业安全技术规范》JGJ80-20166、新·都汇项目施工图二、工程概况本工程为新·都汇商住及办公楼，住宅为主，公共为辅。

总建筑面积95497.46㎡，其中地下38160.00㎡，地上57337.46㎡。

建筑层数：地下四层；地上1#、2#商住楼21层，建筑高度74.8m；3#、4#商住楼31层，建筑高度98.1m；5#综合楼13层，建筑高度58.6m。

结构类型：部分框支剪力墙和框架--剪力墙结构，抗震设防烈度为7度。

基础类型：承台—桩基础。

建筑功能：住宅为主，公共为辅。

本工程建筑设计标高±0.000标高相当于绝对标高1190.80m，室内外高差0.3米---1.05米之间。

设计使用年限：地基基础和上部结构的使用年限为50年。

本工程钢管悬挑防护棚搭设区域为5#楼（5-0A轴交5-1~5-7轴）西侧，攀枝花市西区武装部前临本建筑道路，悬挑防护棚长度19.5m。

悬挑标高10.85m（大屋面高度46.85m），防护坠落高度36m。

防护棚宽度设置为5.0m。

区域详见下图：三、材料要求1、钢管1.1 钢管应采用国标《直缝电焊钢管》（GB／T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国标《碳素结构钢》（GB ／T700）中Q235－A级钢的规定；1.2 脚手架钢管的尺寸采用A48×2.75钢管（地方市场供应规格），每根钢管的最大质量不应大于25㎏；1.3 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深的划道；1.4钢管外径、壁厚偏差不大于－0.5㎜；表面锈蚀深度≤0.5㎜；两端面相切斜偏差不大于2°、且不大于1.7㎜；1.5钢管必须涂有防锈漆；1.6钢管上严禁打孔。

悬挑大型防护棚搭设方案一、工程概况重庆科技＊**＊＊工程位于重庆市五里店大湾片区，项目地块东西距离约236米，南北距离约106米。

地块周边为规划道路,交通方便；本工程2#楼地上30F,地下3F，地上高度145.7米,地下14.5米，建筑面积43819。

14/78056.64(含1F及以下面积）平方米。

标准层高4.8m，其中第四、第五及第十二层层高5.1m。

主体施工阶段外防护架使用附着式升降脚手架进行施工防护。

二、搭设说明为确保该项目施工安全,杜绝安全事故的发生.本工程采用16号工字钢，腰厚6.0mm，腿宽88mm,自重20。

513kg/m.其几何尺寸及钢材的强度应满足钢结构规程的要求。

钢丝绳采用φ15(6×37)钢丝绳。

应提供其质量证明书。

采用与φ15钢丝绳直径配套的钢丝绳绳卡。

花篮螺丝采用1。

7“CO”型。

预埋件采用φ20圆钢制作成所预埋环埋设于钢筋混凝土构件中，作为工字钢悬挑根部的受力点。

工字钢悬挑式水平防护架用于2＃塔楼主体结构施工阶段的安全防护，主要用于防止高空落物伤人。

水平防护架设于2#楼49.350(十一层）和102。

450(二十二层）,搭设外挑宽度为6米。

防护棚防止高空落物为外墙玻璃幕墙分段进行施工提供安全保障。

三、工字钢悬挑式防护棚构造要求1、悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆（外栏杆）、横杆、预埋件等组成，悬挑工字钢间距1。

8米,立杆(外栏杆)纵距la=1.8米。

2、悬挑工字钢总长9米，外挑6米，在2#楼12、13层埋设拉环，在现有主体楼面结构放置工字钢，在工字钢的根部，用φ20圆钢制作成U型预埋环，第一道距工字钢端部100，第二道距工字钢端部300，第三道距建筑结构外边沿400，将悬挑工字钢伸入预埋环中固定，在工字钢伸入预埋环后的根部设置两扣件防止悬挑工字钢滑脱。

3、立杆(外栏杆）置于悬挑工字钢端部，高1.5米,工字钢顶端先电焊直径22的钢筋,高度200。

栏杆立杆用φ48钢管插入预先焊接的钢筋内，再与工字钢焊接,并于距底部300高处设置一道横杆,用于捆绑挡脚板，立杆均以黄、黑油漆相间涂刷。

悬挑防护棚施工方案1. 引言悬挑防护棚是一种常见的施工保护设施，用于在建筑施工期间，保护人员和设备免受意外坠落和物体落下的伤害。

本文档旨在提供一种悬挑防护棚施工方案，以确保施工现场的安全性。

2. 设备和材料在开始施工前，需要准备以下设备和材料： - 钢管和脚手架：用于搭建悬挑防护棚的基础结构。

- 安全网：用于防止物体落下和人员坠落。

- 扣件和固定器材：用于固定和连接钢管和脚手架。

- 安全带和安全绳：用于固定和保护工作人员。

3. 施工步骤3.1 准备工作在悬挑防护棚施工前，需要进行以下准备工作： 1. 确定施工现场的悬挑部分，包括长度、高度和宽度。

2. 检查施工现场的环境和地质条件，确保其适合搭建悬挑防护棚。

3. 制定详细的施工计划，包括详细图纸和材料清单。

3.2 搭建钢管和脚手架1.根据悬挑部分的长度和高度，确定所需的钢管数量和脚手架支架的距离。

2.将钢管和脚手架依照图纸上的标注进行组装和连接。

3.确保钢管和脚手架的稳定性和承重能力。

3.3 安装安全网1.在悬挑防护棚的外侧，固定安全网，防止物体从悬挑部分掉落。

2.确保安全网紧密固定，并能承受预计的风力和荷载。

3.4 添加固定器材1.使用扣件和其他固定器材，将安全网紧密固定在钢管和脚手架上。

2.确保固定器材的牢固性和耐久性。

3.5 检查和测试1.完成悬挑防护棚的搭建后，进行彻底的检查和测试。

2.确保悬挑防护棚的结构稳定，不会发生松动和倾斜。

3.进行安全网的拉力测试，确保其能够承受预计的荷载。

4. 安全注意事项在悬挑防护棚施工过程中，必须严格遵守以下安全注意事项： - 所有参与悬挑防护棚搭建的工作人员必须接受相关培训，并且熟悉使用的设备和材料。

- 工作人员必须佩戴安全带和安全绳，以防止意外坠落。

- 确保施工现场的清洁和整齐，防止因为杂物掉落而造成伤害。

- 在悬挑防护棚施工期间，禁止他人进入施工区域，以确保工作人员的安全。

5. 总结悬挑防护棚是一种重要的施工保护设施，能够确保人员和设备在施工期间的安全。

土建外架悬挑防护棚施工方案
在土建工程中，外架悬挑防护棚的施工方案是至关重要的一环。

本文将介绍一个完整的施工方案，包括方案设计、施工流程以及注意事项。

方案设计
材料准备
首先，需要准备好以下材料： - 钢管和连接件 - 脚手板 - 钢丝绳和吊索 - 安全带和安全网
结构设计
根据现场实际情况，设计出合适的外架悬挑防护棚结构，确保其稳固可靠，能够有效保护施工人员和设备安全。

施工流程
安装脚手架
首先，在建筑物墙体固定好脚手板，然后搭建钢管脚手架，确保整体稳固。

安装钢丝绳和吊索
将钢丝绳和吊索固定在顶部结构上，保证其牢固可靠，以支撑悬挑的防护棚。

搭建防护棚
根据设计方案，搭建起整体的防护棚结构，注意每个部件的连接是否牢固。

测试安全性
在施工完成后，对整体结构进行安全性测试，确保其可以承受一定的负荷和风险。

注意事项
1.施工人员必须佩戴好安全带，并配合使用安全网，保证人员安全。

2.施工过程中严禁违规操作，如高空抛物等行为。

3.定期检查整体结构，发现问题及时处理。

通过以上施工方案，可以有效地搭建起土建外架悬挑防护棚，保障施工安全顺利进行。

目录一.编制说明及依据 (1)二.工程概况 (1)三.防护棚的搭设形式 (1)四.材料要求 (3)五.防护棚受力计算 (3)六.防护棚的搭设 (10)七.防护棚的拆除 (11)八.防护棚的验收与保护 (12)九.安全措施及要求 (13)十.防护棚工程组织机构及人员安排及应急预案 (13)悬挑防护网专项安全施工方案一.编制说明及依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001，2002年版）2、《建筑施工安全检查标准》（JGJ 59-99）3、《建筑结构荷载规范》（GB 50009-2001）4、本工程相关施工方案5、本工程施工图纸、施工组织设计二.工程概况1、本工程为XX工程项目，位于XX。

总建筑面积67258平方米，其中地下部分15758平方米，地上部分51500平方米；其中写字楼26300平方米；酒店8150平方米；商业用房16300平方米；其它750平方米；建筑占地面积6038平方米；建筑高度99.89米，建成后将成为当地标志性建筑。

本工程为建筑高度100米以下的综合高层建筑，建筑分类为一类，耐火等级为一级，建筑结构抗震类别为丙类，使用年限为50年。

本工程由XX公司投资建设，XX公司总承包，XX公司监理。

岩土工程由XX勘察，XX公司设计。

本工程脚手架增设悬挑防护布置在酒店17~20轴交B轴2、脚手架增设悬挑防护的用途：主要是为了保护钢筋作业蓬附近作业人员的人身安全，防止高空坠物。

三.防护网的搭设形式防护网由钢管网架组合而成，悬挑长度为2.2m，锚固长度为1m，悬挑钢管跨距为1.5m同悬挑架跨距，横杆间距为0.3m，根部与外架水平杆、立杆以及纵横杆之间都用卡扣连接，每隔3m用斜拉钢管将荷载传递到外架上，用4根钢丝绳分别穿过空调板内侧的孔洞并环抱住空调板，将荷载传递到主体结构上。

根据规范和工程实际要求,在钢管网架上设置安全网。

图一：防护网局部平面图图二：防护网剖面图四.材料要求1.钢管：采用48×3.5焊管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB700－79《普通碳素结构钢技术要求》中Q235A钢要求。
