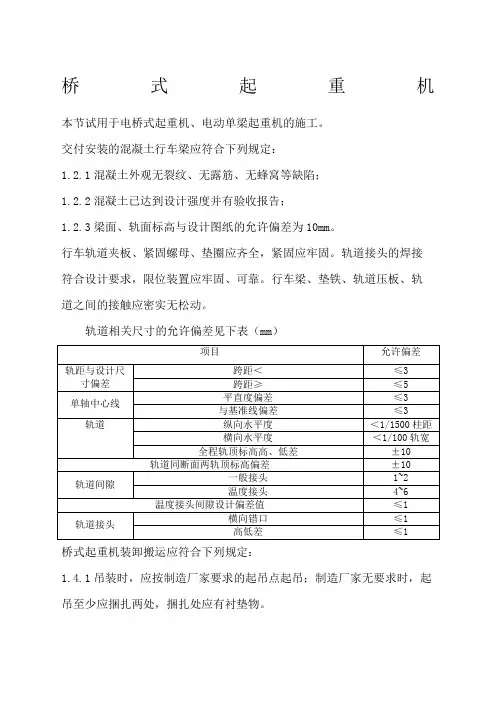

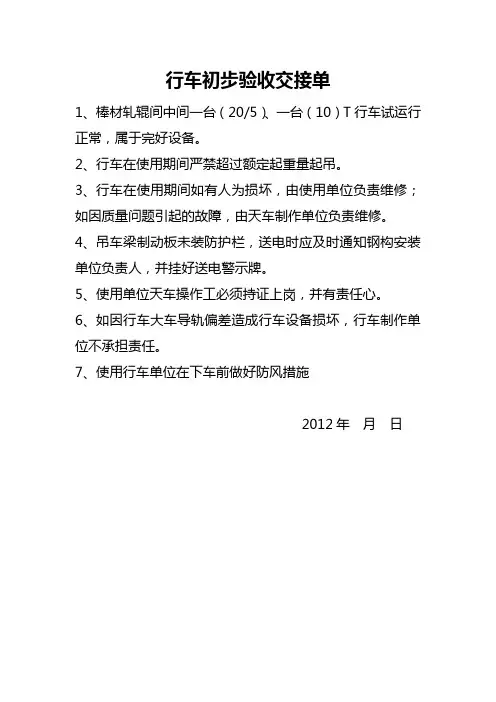

桥式起重机
1.1本节试用于电桥式起重机、电动单梁起重机的施工。
1.2交付安装的混凝土行车梁应符合下列规定:
1.2.1混凝土外观无裂纹、无露筋、无蜂窝等缺陷;
1.2.2混凝土已达到设计强度并有验收报告;
1.2.3梁面、轨面标高和设计图纸的允许偏差为10mm。
1.3行车轨道夹板、紧固螺母、垫圈应齐全,紧固应牢固。轨道接头的焊接符合设计要求,限位装置应牢固、可靠。行车梁、垫铁、轨道压板、轨道之间的接触应密实无松动。
轨道相关尺寸的允许偏差见下表(mm)
项目允许偏差
轨距和设计尺寸偏差跨距<19.5m ≤3 跨距≥19.5m ≤5
单轴中心线
平直度偏差≤3和基准线偏差≤3
轨道纵向水平度<1/1500柱距
横向水平度<1/100轨宽
全程轨顶标高高、低差±10 轨道同断面两轨顶标高偏差±10
轨道间隙
一般接头1~2
温度接头4~6 温度接头间隙设计偏差值≤1
轨道接头横向错口≤1 高低差≤1
1.4桥式起重机装卸搬运应符合下列规定:
1.4.1吊装时,应按制造厂家要求的起吊点起吊;制造厂家无要求时,起吊至少应捆扎两处,捆扎处应有衬垫物。
1.4.2对于箱型结构,捆扎点应在走轮或梁梁身处,不得在走台或机械零件部位。
1.4.3对于桁架结构,捆扎点应在竖杆的节点处。
1.4.4搬运时应采用拖板或平板车放平垫实,不得直接在地面上架辊滚动。
1.5桥式起重机组合安装时应进行下列检查:
1.5.1所有部件外观检查,确认各部分应无漏焊、无裂纹、螺栓无松动;
1.5.2钢丝绳应无断股,规格型号和图纸相符;
1.5.3缓冲器、限位器开关应安装牢固;
1.5.4吊钩在最上方时,滚筒应能容纳全部钢丝绳,吊钩在最下方时,滚筒上至少应保留两圈钢丝绳;
1.5.5桥式起重机组合安装的相关尺寸允许偏差见下表
项目允许偏差值
主梁跨距偏差≤5
主梁挠度0.9~1.3
桥架对角线允许偏差
箱型梁≤5 单腹板或桁架梁≤10
箱型梁旁弯度<1/2000跨距
单腹板、桁架梁旁弯度跨距L≤16.5m ≤5 跨距L>16.5m L/3000
箱型梁小车规矩偏差
距端﹢2~﹣1 跨端跨距﹤19.5m 1~5 跨中跨距≥19.5m 1~7
续表
项目允许偏差值单腹板和桁架梁小车轨距偏差≤3
小车轨道高低偏差轨距≤3.5m ≤3 轨距≤4m ≤5 轨距>4m ≤7
小车轮跨距偏差≤3
大车轮端面偏斜度≤L/1000,且两主动轮(或从动轮)偏斜方向相反
同一平衡梁上两车轮同位差≤1
同一端距离最远两车轮同位差≤3
大车轮垂直偏斜度≤L/400
各传动轴晃度≤1
1.6桥式起重机吊装前,对机械部套应进行下列检查并符合规定:1.6.1各传动装置于减速机齿轮的检查,应按本部分4.8节的规定进行。
1.6.2走轮悬空,用手旋转各传动机构,走轮和各传动构件应旋转灵活,无卡涩。
1.6.3齿轮箱应无渗漏,手孔盖及垫料等应严密。
1.6.4各部分铆钉、螺钉应齐全、紧固。
1.6.5各滚筒、吊钩滑轮和车轮等部件经外观检查应无伤痕、无裂纹。
1.6.6相连接的各传动轴应无弯曲,晃度允许值为1mm。
1.6.7各轴应传动灵活,吊钩、滑轮及传动轴的轴承应清洁,注油装置齐全。畅通;添加的润滑剂应符合制造厂要求,间隙应符合9.
2.12条规定。
1.6.8传动齿轮、联轴器等外露的传动部件应装设保护罩。
1.6.9小车车轮跨度的允许偏差为3mm。
1.7桥式起重机的吊装应符合下列规定。
1.7.1支撑起重机的桥架厂房为单排柱子时,在未安装屋架使厂房形成整体框架以前,不得起吊,特殊情况下须提出措施,并经审核批准。
1.7.2起吊机具应经负荷试验合格。
1.8桥式起重机吊装后应检查下列各项并符合规定:
1.8.1行走机构的检查应以主动轮外侧面为基准。
1.8.2大车各车轮端面应和轨道平行,偏斜度p应小于l/1000,且两个
主动轮或从动轮的偏斜方向应相反。
1.8.3装在同一平衡梁上的两个车轮同位差应小于1mm;同一端梁下
距离最远车轮间的同位差应小于3mm。
1.8.4大车轮在轨道上对轨道的垂直偏斜应小于L/400,车轮上边不得
偏向内侧,车轮和轨道应无间隙。
1.8.5大车轮缘和轨道侧面应有足够间隙,在各种气温条件下轮缘不
应卡钢轨。
1.8.6所有固定零件应按图纸要求加装锁紧装置。
1.9桥式起重机制动器检查安装应符合下列规定:
1.9.1制动系统各部分动作应灵活,销轴无卡涩。
1.9.2制动轮和制动瓦上的制动带在制动时应贴合良好。
1.9.3制动瓦张开时制动轮两侧间隙应均等。
1.9.4短冲程制动器、制动带和制动轮见得单侧间隙应符合下表规定。
制动轮值100 200 300
允许间隙0.6±0.1,且两侧均匀0.8±0.1,且两侧均匀 1.0±0.1,且两侧均匀1.9.5长冲程制动器、制动带和制动轮间的单侧间隙,宜为
0.7mm~0.8mm,且两侧均匀。
1.10起重机组安装时,构件焊接应符合重要结构焊接的规定;焊条应
经检验合格。
1.11起重机钢丝绳的检查和安装应符合下列规定:
1.11.1钢丝绳应有断裂强度的证明文件,如无证件,应切下一段1500mm长的钢丝绳作单丝抗拉强度试验,以单丝抗拉强度总和的83%作为该钢丝绳的抗拉强度;
