变送器、压力开关等仪表校验文件包

一、工程概况热电厂新建工程2*480t/h 锅炉设备设有锅炉本体、烟风系统、主汽、抽汽、凝结水、循环水、加热器疏水、汽机油、汽机发电机本体、除氧给水、电动给水泵本体、压缩空气、工业水等热工检测控制系统。

本工程仪表包括：压力/差压变送器、热阻、热偶温度仪表、执行机构、分析仪表、压力/差压开关、压力表、料位、机械量测量仪表和集散控制系统部分等。

仪表及集散控制系统由锅炉、汽机厂家，北京和利时工控公司和其它单位成套供货。

二、 编制目的:为了保证国家有关计量量值的正确传递，试验过程的受控，检测方法的规范化；针对试验人员特编制该套作业指导书，以此实现试验结果的有效性、准确性和正确性；为机组正常、安全运行打下基础。

三、编制依据:1、《自动化仪表工程施工及验收规范》GB50093—20022、《自动化仪表质量检验及评定标准》GB13093、《电力建设施工及验收技术规范》热工自动化篇 DL/T5190。

5—20044、《火电施工质量检验及评定标准》（热工仪表及控制装置篇）1996年版5、《火电发电厂热工自动化试验室设计标准》DL5004—916、工程中设计院所提供仪表专业图纸、设计技术文件7、工程所选用仪表的技术说明书、所随技术资料及对应检定规程。

四、试验应具备的条件及要求：1 试验用的标准仪表和仪器应具备有效的检定合格证书，其基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3，当被校仪表准确度等级高于0.5级时按0.5级选择标准器；现场试验人员应具有国家计量部门颁发的计量试验资格证书。

2 仪表的检查校准和试验应在室内进行，现场试验室应具备下列条件：室内清洁、安静、光线充足、无振动、无对仪表及线路的电磁干扰；室内温度应保持在20±5℃,相对湿度不大于85％RH ；仪表试验的电源应稳定220VAC 、48VDC 电源波动不应超过±10%,24VDC 电源波动不应超过±5％;气源应清洁、干燥、露点至少比最低环境温度低10℃，气源压力波动不应超过额定值的±10%。

压力开关校验、压力变送器校验方法一、试验依据JJG 544-2011 压力控制器检定规程JJG 860-1994 压力传感器（静态）检定规程JG 882-2004 压力变送器二、试验准备票1、压力开关校验试验仪器：多功能智能压力校验仪ConST273（0~10）MPa，台式气压泵SC-YFQ-S06T (-0.095~14)Mpa工器具及材料：转接头一套、螺丝刀七件套、扳手、生料带、橡胶垫片、合格证等。

资料：定值单工作人员：两人2、压力变送器校验试验仪器：多功能智能压力校验仪ConST273（0~10）MPa，台式气压泵SC-YFQ-S06T (-0.095~14)Mpa工器具及材料：转接头一套、螺丝刀七件套、扳手、生料带、橡胶垫片、合格证等。

资料：接线图工作人员：两人三、试验标准1、压力开关校验1）外观检查2）控压范围压力开关的空压范围为15%-95%。

3）设定点误差的检定45）切换差切换差不可调的控制器，其切换差应不大于量程的10 %6）绝缘电阻控制器在环境温度为15℃~35℃二巳俨相型温度为45%~75% 的条件下，各接线端子与外壳之间、互不相连的接线端子之间、触头断开的两解析那端子之间的绝缘电阻应不小于20MΩ。

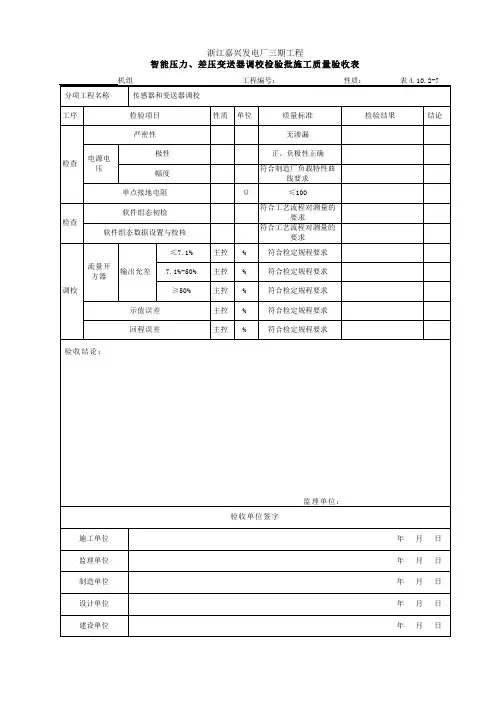

2、压力变送器校验1）外观2）密封性变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有泄漏和损坏现。

3）基本误差与回程误差（现场为电动变送器）4）绝缘电阻在环境温度为15-35℃，相对湿度为45%-75%时，变送器各端子之间的绝缘电阻应不小于20M Ω。

四、试验方法 1、 压力开关校验1） 用于感和目测检查压力开关外观。

2） 试验接线根据现场实际选择被检压力开关的 常开或者常闭接点进行校验 标准表ConST273本身自带有 压力测量功能与开关量检测功能 标准表ConST273的开关量检测 功能的实现： 电气插孔为开关量显示方式按下四次选择“开关量”模式标准压力表校验之前应先进行清零操作。

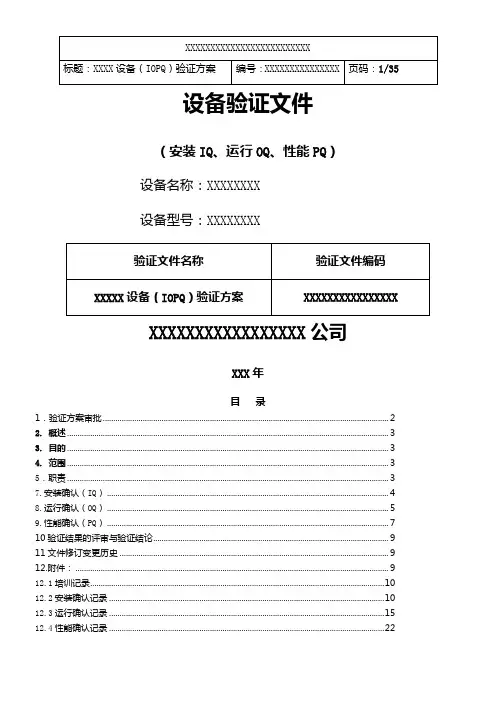

设备验证文件（安装IQ、运行OQ、性能PQ）设备名称：XXXXXXXX设备型号：XXXXXXXX验证文件名称验证文件编码XXXXX设备（IOPQ）验证方案XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX公司XXX年目录1．验证方案审批 (2)2. 概述 (3)3. 目的 (3)4. 范围 (3)5．职责 (3)7.安装确认（IQ） (4)8.运行确认（OQ） (5)9.性能确认（PQ） (7)10验证结果的评审与验证结论 (9)11文件修订变更历史 (9)12.附件： (9)12.1培训记录 (10)12.2安装确认记录 (10)12.3运行确认记录 (15)12.4性能确认记录 (22)1．验证方案审批起草签名日期起草部门年月日工程设备部审核签名日期审核部门质量管理部年月日生产技术部年月日设备总监年月日批准批准人签名日期质量受权人年月日2. 概述2.1设备基本信息设备名称型号设备编号生产厂家设备生产日期购入日期安装位置2.2设备系统描述设备结构：主要由XXX部分、XXX部分组成。

设备特点：XXXXXX。

2.3主要技术参数XXXXXXXX3. 目的通过验证，保证设备名称安装并运行后，工作性能符合生产工艺和生产规模的要求，标准操作程序符合生产操作要求。

4. 范围本方案适用于公司XXXX车间设备名称安装、运行和性能确认的验证。

5．职责工程设备部：负责起草验证方案和报告，并负责本方案的实施。

负责跟踪所有偏差缺陷均已整改。

生产技术部：负责该方案和报告审核。

负责配合设备的安装调试过程，主要参与性能确认验证。

质量管理部：负责验证方案、验证报告的审核，负责对验证过程的监控和检验，负责对偏差作出处理意见。

设备总监：审核验证方案和验证报告。

质量受权人：质量受权人负责方案、偏差和报告的最后批准。

6．培训在本方案实施前，应对方案实施过程中涉及人员进行培训，以保证方案顺利实施，并做好培训记录，培训记录见附表6.1。

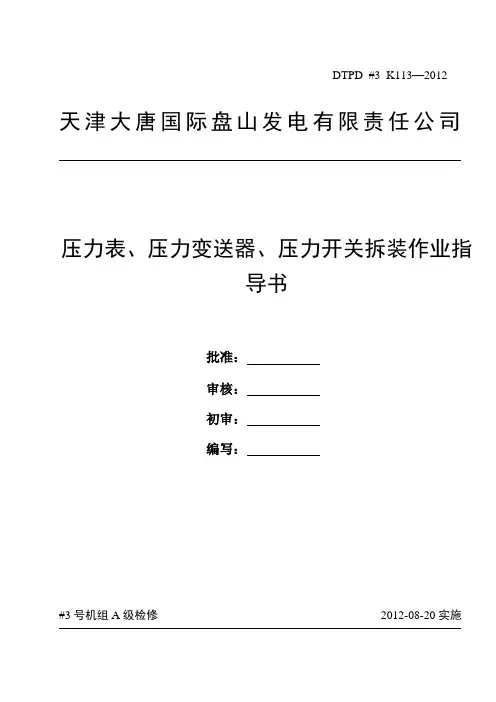

DTPD #3 K113—2012 天津大唐国际盘山发电有限责任公司#3号机组A级检修2012-08-20实施目次1 范围 (3)2 本指导书涉及的文件、技术资料和图纸 (3)3 安全措施及危险点分析 (3)4 备品备件准备 (3)5 现场准备及工具 (3)6 检修工序及质量标准 (3)7 检修记录 (8)压力表、压力变送器、压力开关拆装作业指导书1 范围本作业指导书规定了大唐国际盘山发电厂压力表、压力变送器、压力开关拆装工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于大唐国际盘山发电厂压力表、压力变送器、压力开关拆装工作。

2 本指导书涉及的文件、技术资料和图纸□DL/T 774-2004《火力发电厂热工自动化系统检修运行检修导则》3 安全措施□压力表、压力变送器、压力开关所在系统退出运行，办理检修工作票。

□作业组成员了解压力表、压力变送器、压力开关拆装的原理。

□作业组成员了解压力表、压力变送器、压力开关的运行状态。

□清点所有专用工具齐全，检查合适，试验可靠。

□参加检修的人员必须熟悉本作业指导书，并能熟记熟背本次检修的检修项目，工艺质量标准等。

□参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

□准备好检修用的备品备件。

□必须确认设备已经退出运行，测点内部的蒸汽、液体等已经排空再开始工作。

□解开的变送器、开关电源线、信号线要用胶布包裹好，不能裸露在外面。

□拆除的测点标记必须清楚，以防止回装时混乱。

4 备品备件准备□回装同型号，已经校验合格的压力表、压力变送器、压力开关个5 现场准备及工具5.1 现场准备□拆卸测点所在测量设备本体已经停止运行，并将其中的高温高压气体或者液体排出。

5.2 专用工具□一字改锥（5mm、8mm）各1把□十字改锥（5mm、8mm）各1把□活扳手（150mm、50mm）各1个□万用表 1个□手操器（HEART） 1个□生料带 1卷□抹布 5块□电胶布 1卷□5.3 办理相关工作票□检查验证工作票、试验票H16 检修工序及质量标准6.1 压力表外观检查与电气部分检查：1）压力表盘应平整清洁，玻璃完好，嵌装严密：分度线、数字以及符号等完整、清晰。

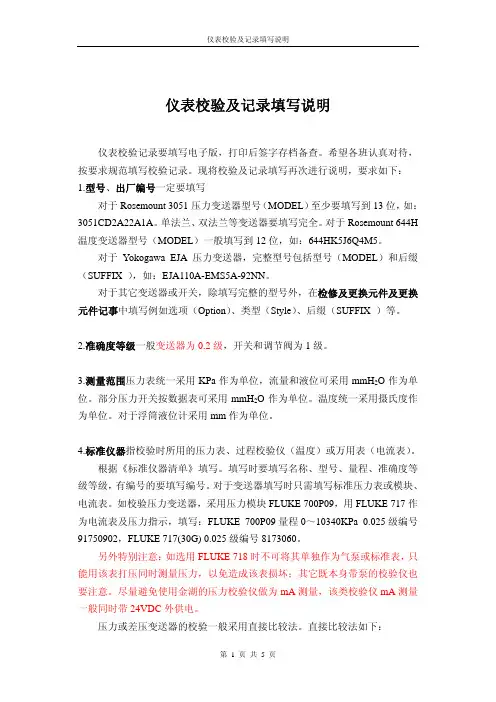

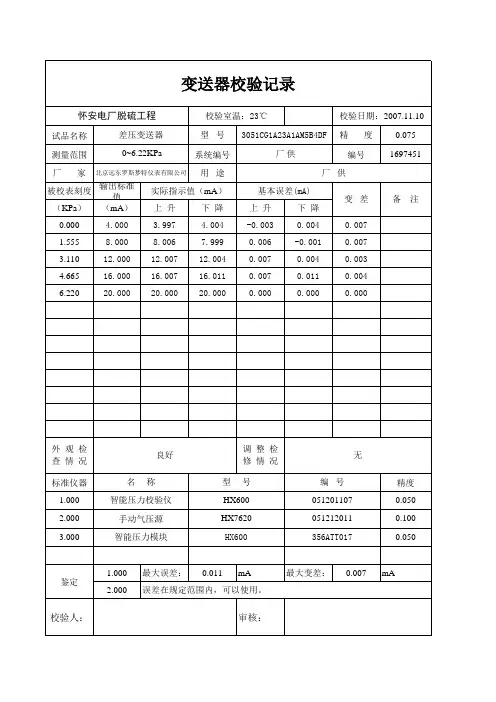

仪表校验及记录填写说明仪表校验记录要填写电子版，打印后签字存档备查。

希望各班认真对待，按要求规范填写校验记录。

现将校验及记录填写再次进行说明，要求如下：1.型号、出厂编号一定要填写对于Rosemount 3051压力变送器型号（MODEL）至少要填写到13位，如：3051CD2A22A1A。

单法兰、双法兰等变送器要填写完全。

对于Rosemount 644H 温度变送器型号（MODEL）一般填写到12位，如：644HK5J6Q4M5。

对于Yokogawa EJA压力变送器，完整型号包括型号（MODEL）和后缀（SUFFIX ），如：EJA110A-EMS5A-92NN。

对于其它变送器或开关，除填写完整的型号外，在检修及更换元件及更换元件记事中填写例如选项（Option）、类型（Style）、后缀（SUFFIX ）等。

2.准确度等级一般变送器为0.2级，开关和调节阀为1级。

3.测量范围压力表统一采用KPa作为单位，流量和液位可采用mmH2O作为单位。

部分压力开关按数据表可采用mmH2O作为单位。

温度统一采用摄氏度作为单位。

对于浮筒液位计采用mm作为单位。

4.标准仪器指校验时所用的压力表、过程校验仪（温度）或万用表（电流表）。

根据《标准仪器清单》填写。

填写时要填写名称、型号、量程、准确度等级等级，有编号的要填写编号。

对于变送器填写时只需填写标准压力表或模块、电流表。

如校验压力变送器，采用压力模块FLUKE 700P09，用FLUKE 717作为电流表及压力指示，填写：FLUKE 700P09量程0～10340KPa 0.025级编号91750902，FLUKE 717(30G) 0.025级编号8173060。

另外特别注意：如选用FLUKE 718时不可将其单独作为气泵或标准表，只能用该表打压同时测量压力，以免造成该表损坏；其它既本身带泵的校验仪也要注意。

尽量避免使用金湖的压力校验仪做为mA测量，该类校验仪mA测量一般同时带24VDC外供电。

兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组
兴澄特钢一热电50MW抽汽凝汽式汽轮机组#1机
压力开关检修记录及验收签证
1# 机组。

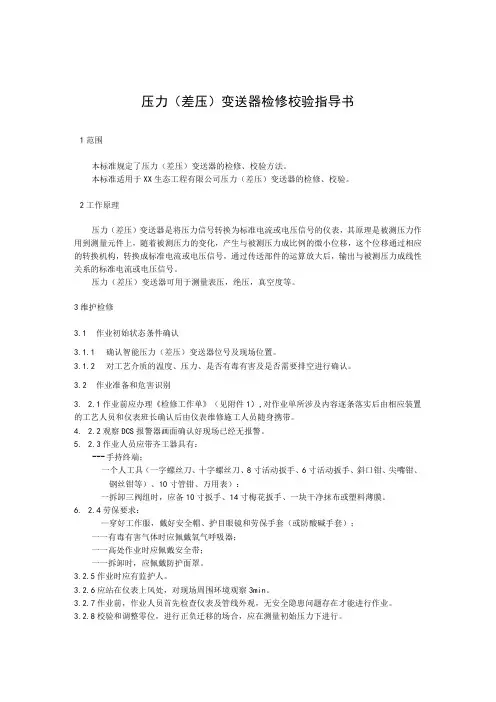

压力（差压）变送器检修校验指导书1范围本标准规定了压力（差压）变送器的检修、校验方法。

本标准适用于XX生态工程有限公司压力（差压）变送器的检修、校验。

2工作原理压力（差压）变送器是将压力信号转换为标准电流或电压信号的仪表，其原理是被测压力作用到测量元件上，随着被测压力的变化，产生与被测压力成比例的微小位移，这个位移通过相应的转换机构，转换成标准电流或电压信号，通过传送部件的运算放大后，输出与被测压力成线性关系的标准电流或电压信号。

压力（差压）变送器可用于测量表压，绝压，真空度等。

3维护检修3.1作业初始状态条件确认3.1.1确认智能压力（差压）变送器位号及现场位置。

3.1.2对工艺介质的温度、压力、是否有毒有害及是否需要排空进行确认。

3.2作业准备和危害识别3. 2.1作业前应办理《检修工作单》（见附件1）,对作业单所涉及内容逐条落实后由相应装置的工艺人员和仪表班长确认后由仪表维修施工人员随身携带。

4. 2.2观察DCS报警器画面确认好现场已经无报警。

5. 2.3作业人员应带齐工器具有：--- 手持终端；一个人工具（一字螺丝刀、十字螺丝刀、8寸活动扳手、6寸活动扳手、斜口钳、尖嘴钳、钢丝钳等）、10寸管钳、万用表）：一拆卸三阀组时，应备10寸扳手、14寸梅花扳手、一块干净抹布或塑料薄膜。

6. 2.4劳保要求：—穿好工作服，戴好安全帽、护目眼镜和劳保手套（或防酸碱手套）；一一有毒有害气体时应佩戴氧气呼吸器；一一高处作业时应佩戴安全带；一一拆卸时，应佩戴防护面罩。

3.2.5作业时应有监护人。

3.2.6应站在仪表上风处，对现场周围环境观察3min。

3.2.7作业前，作业人员首先检查仪表及管线外观，无安全隐患问题存在才能进行作业。

3.2.8校验和调整零位，进行正负迁移的场合，应在测量初始压力下进行。

3.3.1变送器外观检查、卫生清扫：一检查变送器外观（包括铭牌、标志、外壳等）：外观应整洁,零件完整无缺，铭牌与标志齐全清楚，外壳旋紧盖好；一检查变送器内部（包括电路板、接线端子、表内接线、线号、引出线等）：内部应清洁，电路板及端子固定螺丝齐全牢固，表内接线正确，编号齐全清楚，引出线无破损或划痕；一检查仪表二次阀门、平衡阀门：二次阀门、平衡阀门完好严密，手轮齐全，标志正确清楚，操作灵活；一检查变送器接头螺纹：变送器接头螺纹应无滑扣、错扣现象，紧固螺母应无滑丝现象。

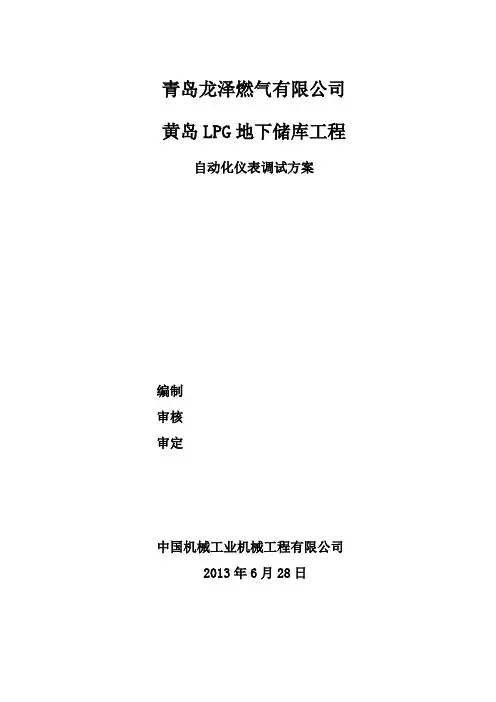

青岛龙泽燃气有限公司黄岛LPG地下储库工程自动化仪表调试方案编制审核审定中国机械工业机械工程有限公司2013年6月28日目录一、温度仪表的校验 (2)二、压力仪表的校验 (2)三、流量仪表的校验 (2)四、液位仪表的校验 (3)五、调节阀、开关阀的校验 (3)六、分析仪表的校验 (4)七、可燃气体检测器校验 (4)八、系统检验 (4)九、上电调试调试前检查 (5)十、DCS回路 (5)十一、模拟输入检测回路 (5)十二、数字输入检测回路 (5)十三、单控制回路 (6)十四、串级控制回路 (6)十五、逻辑回路 (6)十六、流程图画面 (7)十七、系统调试要求 (7)十八、检测系统调试 (7)十九、调节系统试验 (8)二十、报警系统试验 (8)二十一、联锁保护系统试验 (8)二十二、施工工机具及标准仪器仪表 (9)温度仪表的校验1、热电阻、热电偶应做导通、绝缘检查,并按不同的分度号抽10%进行热电性能试验，其中应包括装置中的主要检测点和有特殊要求的检测点。

2、用精密电阻箱模拟温度变化值加到温度变送器的检测端，用标准电流表检测其输出端，进行精度校验，校验点不少于五点。

一、压力仪表的校验1、压力仪表校验时，校验点应在刻度范围内均匀选取，且不少于两点，并按增大或减小方向施加压力信号，校验合格后应加铅封及标识。

2、进行精度校验，沿增大及减小方向施加测量范围的0、25%、50%、75%、100%的测量信号，相应的输出电流应分别为4、8、12、16、20mA，误差不应大于仪表精度允许误差，变差应小于仪表基本误差的绝对值，智能变送器可采用手操器或直接在DCS操作台上进行校验。

3、压力开关校验时，依据仪表数据表的设定值，沿增大和减小方向施加压力，检查接点动作是否符合要求二、流量仪表的校验1、除差压变送器以外的流量仪表，如电磁流量计、质量流量计、涡街流量计等，当合格证及校验报告在有效期内时，不进行精度校验，只通电检查各部件工作是否正常。

检测方案1.1依据标准本项目是对长庆油田分公司第五采油厂所辖区域内在用的压力变送器及温度变送器进行校准技术服务，所依据和执行的标准有国家计量检定规程和校准规范，具体如下：压力变送器检定执行的检定规程：JJG 882-2004 《压力变送器检定规程》温度变送器校准执行的校准规范：JJF 1183-2007 《温度变送器校准规范》1.2检测方法（1）检定/校准原理和特点压力变送器：根据《中华人民共和国计量法》及国家计量检定规程的要求，压力变送器属于有检定规程的计量器具，应执行检定规程进行检定，检定周期不超过一年。

对压力变送器的检定，是依据计量检定规程的方法要求，利用计量检定具有量值传递的特点，采用经过考核合格的计量标准，经持有注册计量师证或检定员证的检定员，在符合检定规程要求的环境条件下，采用标准器示值与被检压力变送器的示值直接比较的方法，计算各项参数的误差。

若符合检定规程规定的误差限，则判定该压力变送器合格，否则判为不合格。

温度变送器：根据《中华人民共和国计量法》及国家校准规范的要求，温度变送器属于有校准规范的计量器具，应执行校准规范进行校准。

对温度变送器的校准，是依据校准规范的方法要求，利用国家校准规范的要求，采用经过考核合格的计量标准，经持有注册计量师证或检定员证的校准员，在符合校准规范要求的环境条件下，采用标准器示值与被检温度变送器的示值直接比较的方法，计算各项参数的误差。

若符合校准规范规定的误差限，则判定该温度仪表合格，否则判为不合格。

计量检定具有以下特点：①检定的对象是计量器具，而不是一般的工业产品；②检定的目的是确保量值的统一和准确可靠，其主要作用是评定计量器具的计量性能是否符合法定要求；③检定的结论是确定计量器具是否合格，是否允许使用；④检定具有计量监督管理的性质，即具有法制性。

法定计量检定机构或授权的计量技术机构出具的检定证书，在社会上具有特定的法律效力。

（2）检定/校准项目及参数①压力变送器（3）检测方法①压力变送器检定方法：依据检定规程对每台压力变送器进行检定。
