压力变送器检定人员专业考试试卷-091013

2、压力变送器按不同的转换原理可分为哪几类？3.检定气动压力变送器时，对于气源有何要求？4. 画出四线制电动变送器的检定原理图。

四、计算题：（25 分）现有一台性能稳定可靠的电动差压变送器：量程：0～40kPa、输出电流：4～20 mA、0.5级，使用英国德鲁克公司产的型号为DPI 610压力校验仪为标准器。

其压力参数:量程为0～70kPa、精度等级为0.025级，其电流参数: 其准确度为±（0.01%+1μA）。

在30kPa（输出量程的75%处--16mA）处连续10次测量，得到测量列为16.006，16.008，16.009，16.006，16.008，16.011，16.007，16.011，16.009，16.010 （mA）。

试计算出检定装置的测量不确定度，并判断此检定装置是否符合检定要求。

答案一、填空1. 882-2004、一年、环境条件；2.配套设备、1/3；3. 负表压力、绝对压力；4.电动、（20～100）kPa、（1～5）V；5.膜盒、波纹管；6.上限、额定工作；7.空气、化学性能稳定的气体； 8. 参考平面、同一水平； 9. 1/10、1/20；10.疑义、三； 11.量程、轻敲。

12.；信号处理和转换单元 13. 1/10、1/20；14. 工作压力； 15. 500。

二、判断 1. ×； 2. ×； 3. ×； 4. ×； 5. × 。

三、简答1. 解答：（1）压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一定的连续函数关系（通常为线性函数）；（2）主要用于工业过程压力参数的测量和控制，差压变送器常用于流量测量。

2. 解答：电容式、谐振式、压阻式、力（力矩）平衡式、电感式和应变式。

3. 解答：气源应为干燥、无油、无尘de净化压缩气体，经过滤减压阀后，应有稳定的14 0 kPa压力，变化不超过±1%，露点稳定并低于压力变送器壳体10℃。

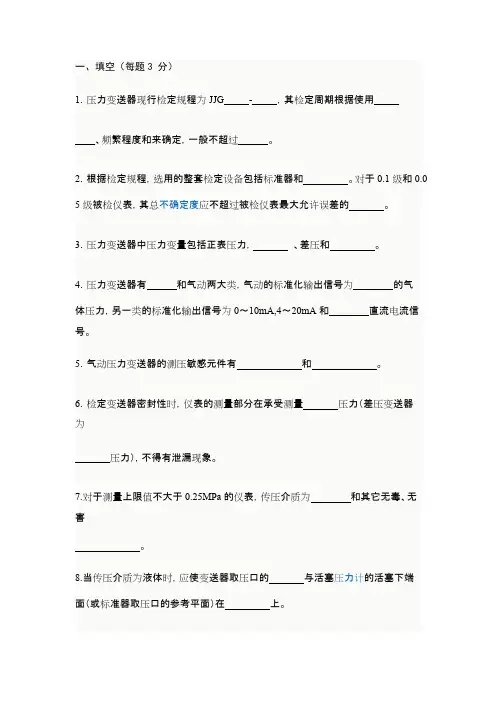

压力变送器专业知识试卷单位姓名得分一、填空（每题3 分）1．压力变送器现行检定规程为JJG - ，其检定周期根据使用、频繁程度和来确定，一般不超过。

2．根据检定规程，选用的整套检定设备包括标准器和。

对于0.1级和0.05级被检仪表，其总不确定度应不超过被检仪表最大允许误差的。

3．压力变送器中压力变量包括正表压力，、差压和。

4．压力变送器有和气动两大类，气动的标准化输出信号为的气体压力，另一类的标准化输出信号为0～10mA,4～20mA和直流电流信号。

5．气动压力变送器的测压敏感元件有和。

6．检定变送器密封性时，仪表的测量部分在承受测量压力（差压变送器为压力），不得有泄漏现象。

7.对于测量上限值不大于0.25MPa的仪表，传压介质为和其它无毒、无害。

8.当传压介质为液体时，应使变送器取压口的与活塞压力计的活塞下端面（或标准器取压口的参考平面）在上。

9.绝对压力变送器的零点压力必须抽至允许误差的到。

10.检定仪表时，在有、属于强制检定和仲裁检定的情况下需进行次循环的检定。

11.在检定过程中，不允许调整零点和，不允许和振动仪表。

12.压力变送器通常由感压单元、两部分组成。

有些增加了显示单元，有些还具有单元13.检定仪表所得数据，数据处理过程中：小数点后保留的位数以舍入误差小于压力变送器最大允许误差的～为限。

判断是否合格应以的数据为准。

14.强制检定的差压变送器，检定时的静态过程压力应保持在状态。

15.检定绝缘强度时，对于变送器端子标称电压为0＜U＜60的，试验电压为 V。

二、判断题（每题2 分）1．0.5级电动压力变送器的最大允许基本误差为±0.5%，回差误差为0.25%。

……（）2．在规定的条件下，电源端子---输出端子之间的绝缘电阻应不小于50MΩ。

……（）3．检定仪表时，环境温度为（20±5）℃，每10min变化不大于2℃。

…………（）5．检定设备和被检变送器为达到热平衡，必须在检定条件下放置2h,准确度低于0.5级的变送器可不需有此要求。

计量检定人员压力计量试题单位：日期：姓名：得分：一．填空题（20分，每题2分）1、压力变送器的准确度等级有、、0.2(0.25)级、0.5 级、1.0级、1.5级、2.0和2.5级。

2、测量值为2000，真值为1997，则测量误差为，修正值为3、对正态分布，极限误差取为三倍标准偏差的置信概率为，极限误差取为二倍标准偏差的置信概率为4、力变送器是一种将转换为传送的的仪表。

5、某压力变送器,测量范围为(0～60)kPa,对应输出信号为0～10mA,若将其零点迁移至30kPa,则在被测压力为60kPa时的输出信号为mA。

6、压力变送器的绝缘电阻不小于。

7、测量误差等于测量结果减去。

8、压力变送器的允许误差用绝对误差表示时，其值等于与准确度等级百分数的乘积。

9、压变送器预热一般为。

10、优于0.1级的压力变送器检定点不少于个。

二选择题（20分，每题2分）1、定计量单位压力（压强、应力）的计量单位符号是——-。

(1)Kg/cm2 (2)H2O (3)Pa2、误差的两种基本表示方式是——-和——-(1)绝对误差 (2)相对误差 (3)系统误差 (4)随机误差3、最佳测量能力的包含因子一般为(1)1 (2) 2 (3)3 (4)4４、测量上限在0.25MPa以下的压力变送器,检定时应使用作为工作介质。

(1)油 (2)水 (3)酒精 (4)空气或氮气5、绝对压力小于大气压力时，疏空等于——(1)绝对压力-大气压力 (2)大气压力-绝对压力(3)绝对压力-表压力 (4)表压力-绝对压力-6、检定0.5级压力变送器可以在的环境条件下进行。

(1) 20±2℃ (2) 20±3℃ (3) 20±5℃ (4)20±10℃7、压力表按其所测介质不同应在表壳衬圈或盘上涂以不同的颜色，以示区别.氢气压力表的颜色是:(1).天兰色 (2).深绿色 (3).黄色 (4).褐色8、表示压力表的误差是（1）引用误差（2）相对误差（3）系统误差（4）随机误差9、弹簧管式压力表,利用传动机构,指针可以旋转的角度一般是（1）90°（2）180°（3）270°（4）360°10、定一般压力表可以在—的环境条件下进行（1）20±2℃（2）20±3℃（3）20±5℃（4）20±10℃三、简答题（30分，每题10分）1、电接点压力表除一般检定外,还有哪些特殊要求?2、压力变送器按原理分为哪几种，画出其原理框图。

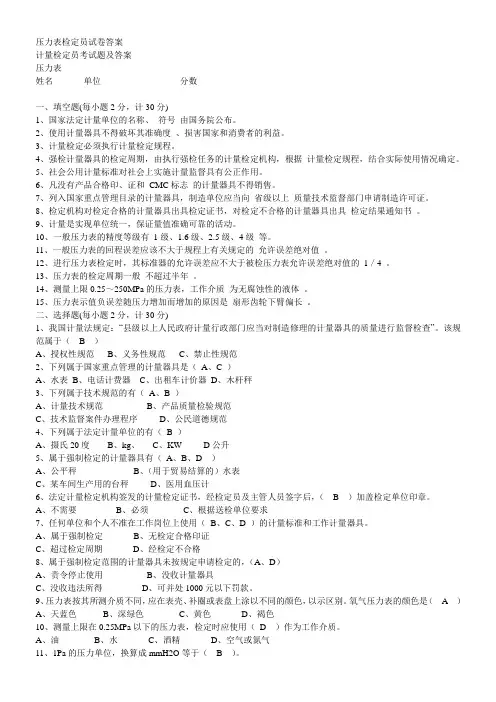

压力表检定员试卷答案计量检定员考试题及答案压力表姓名单位分数一、填空题(每小题2分，计30分)1、国家法定计量单位的名称、符号由国务院公布。

2、使用计量器具不得破坏其准确度、损害国家和消费者的利益。

3、计量检定必须执行计量检定规程。

4、强检计量器具的检定周期，由执行强检任务的计量检定机构，根据计量检定规程，结合实际使用情况确定。

5、社会公用计量标准对社会上实施计量监督具有公正作用。

6、凡没有产品合格印、证和CMC标志的计量器具不得销售。

7、列入国家重点管理目录的计量器具，制造单位应当向省级以上质量技术监督部门申请制造许可证。

8、检定机构对检定合格的计量器具出具检定证书，对检定不合格的计量器具出具检定结果通知书。

9、计量是实现单位统一，保证量值准确可靠的活动。

10、一般压力表的精度等级有1级、1.6级、2.5级、4级等。

11、一般压力表的回程误差应该不大于规程上有关规定的允许误差绝对值。

12、进行压力表检定时，其标准器的允许误差应不大于被检压力表允许误差绝对值的 1／4 。

13、压力表的检定周期一般不超过半年。

14、测量上限0.25～250MPa的压力表，工作介质为无腐蚀性的液体。

15、压力表示值负误差随压力增加而增加的原因是扇形齿轮下臂偏长。

二、选择题(每小题2分，计30分)1、我国计量法规定：“县级以上人民政府计量行政部门应当对制造修理的计量器具的质量进行监督检查”。

该规范属于（ B ）A、授权性规范B、义务性规范C、禁止性规范2、下列属于国家重点管理的计量器具是（ A、C ）A、水表B、电话计费器C、出租车计价器D、木杆秤3、下列属于技术规范的有（A、B ）A、计量技术规范B、产品质量检验规范C、技术监督案件办理程序D、公民道德规范4、下列属于法定计量单位的有（B ）A、摄氏20度B、kg、C、KW D公升5、属于强制检定的计量器具有（ A、B、D ）A、公平秤B、（用于贸易结算的）水表C、某车间生产用的台秤D、医用血压计6、法定计量检定机构签发的计量检定证书，经检定员及主管人员签字后，（ B ）加盖检定单位印章。

[试卷]压力变送器专业知识试卷压力变送器, 试卷, 知识, 专业压力变送器专业知识试卷单位姓名得分一、填空（每题3 分）1．压力变送器现行检定规程为JJG - ，其检定周期根据使用、频繁程度和来确定，一般不超过。

2．根据检定规程，选用的整套检定设备包括标准器和。

对于0.1级和0.05级被检仪表，其总不确定度应不超过被检仪表最大允许误差的。

3．压力变送器中压力变量包括正表压力，、差压和。

4．压力变送器有和气动两大类，气动的标准化输出信号为的气体压力，另一类的标准化输出信号为0～10mA,4～20mA和直流电流信号。

5．气动压力变送器的测压敏感元件有和。

6．检定变送器密封性时，仪表的测量部分在承受测量压力（差压变送器为压力），不得有泄漏现象。

7.对于测量上限值不大于0.25MPa的仪表，传压介质为和其它无毒、无害。

8.当传压介质为液体时，应使变送器取压口的与活塞压力计的活塞下端面（或标准器取压口的参考平面）在上。

9.绝对压力变送器的零点压力必须抽至允许误差的到。

10.检定仪表时，在有、属于强制检定和仲裁检定的情况下需进行次循环的检定。

11.在检定过程中，不允许调整零点和，不允许和振动仪表。

12.压力变送器通常由感压单元、两部分组成。

有些增加了显示单元，有些还具有单元13.检定仪表所得数据，数据处理过程中：小数点后保留的位数以舍入误差小于压力变送器最大允许误差的～为限。

判断是否合格应以的数据为准。

14.强制检定的差压变送器，检定时的静态过程压力应保持在状态。

15.检定绝缘强度时，对于变送器端子标称电压为0＜U＜60的，试验电压为 V。

二、判断题（每题2 分）1．0.5级电动压力变送器的最大允许基本误差为±0.5%，回差误差为0.25%。

……（）2．在规定的条件下，电源端子---输出端子之间的绝缘电阻应不小于50MΩ。

……（）3．检定仪表时，环境温度为（20±5）℃，每10min变化不大于2℃。

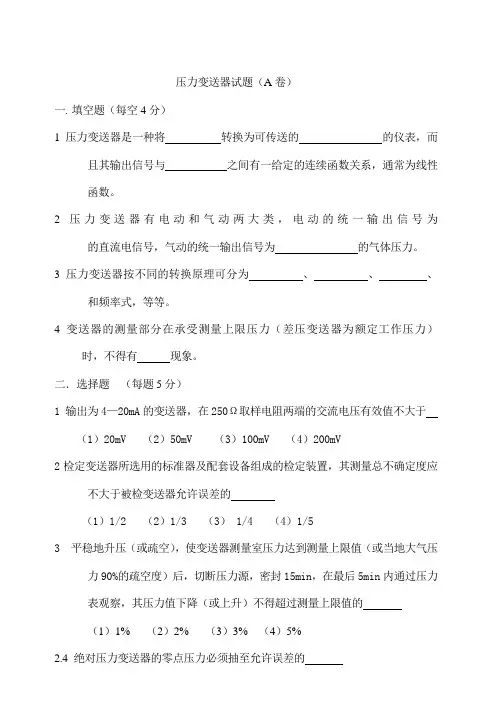

压力变送器试题（A卷）一.填空题（每空4分）1 压力变送器是一种将转换为可传送的的仪表，而且其输出信号与之间有一给定的连续函数关系，通常为线性函数。

2 压力变送器有电动和气动两大类，电动的统一输出信号为的直流电信号，气动的统一输出信号为的气体压力。

3 压力变送器按不同的转换原理可分为、、、和频率式，等等。

4变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有现象。

二．选择题（每题5分）1 输出为4—20mA的变送器，在250Ω取样电阻两端的交流电压有效值不大于（1）20mV （2）50mV （3）100mV （4）200mV2检定变送器所选用的标准器及配套设备组成的检定装置，其测量总不确定度应不大于被检变送器允许误差的（1）1/2 （2）1/3 （3） 1/4 （4）1/53 平稳地升压（或疏空），使变送器测量室压力达到测量上限值（或当地大气压力90%的疏空度）后，切断压力源，密封15min，在最后5min内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的（1）1% （2）2% （3）3% （4）5%2.4 绝对压力变送器的零点压力必须抽至允许误差的（1）1/3~1/6 （2）1/5~1/10 （3）1/10~1/20 （4）1/20~/30三问答题（每题10分）1画出压力变送器原理框图？2如何进行压力变送器的密封性检查？四．计算题1 一台使用中的压力变送器，量程为0—1.6Mpa，输出电信号为4—20mA。

1.1求该仪表允许基本误差和回程误差；1.2在0.8Mpa点检定时，测得仪表输出电信号上行程为15.968mA，下行程为15.946mA，求仪表在该点的基本误差、回程误差、并判断是否合格。

一、填空题1 压力变量标准化输出信号压力变量2 0~10mA，4~20mA（或1~5V）；20~100kPa3力平衡式、电容式、电感式、应变式4泄漏和损坏二、选择题1（2）2（3）3（2）4（3）三、问答题1详见检定规程2答平稳地升压（或疏空），使变送器测量室压力达到测量上限值（或当地大气压力90%的疏空度）后，切断压力源，密封15min，在最后5min内通过压力表观察，其压力值下降（或上升）不得超过测量值上限值的2%。

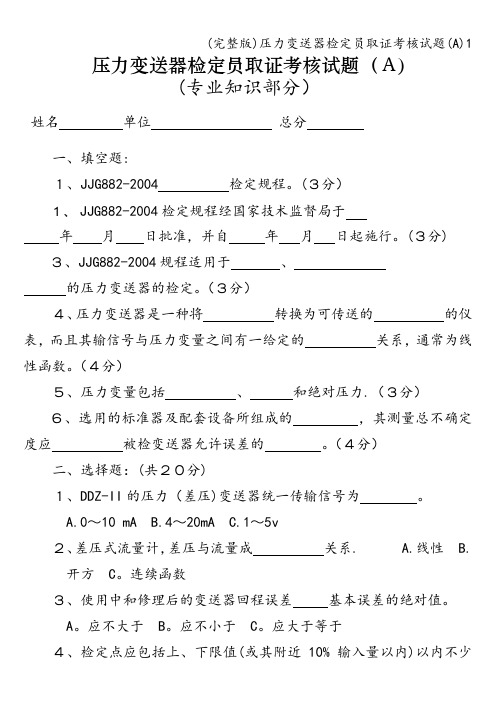

压力变送器检定员取证考核试题（Ａ)(专业知识部分）姓名单位总分一、填空题:１、JJG882-2004 检定规程。

(３分）１、JJG882-2004检定规程经国家技术监督局于年月日批准，并自年月日起施行。

(３分)３、JJG882-2004规程适用于、的压力变送器的检定。

（３分）４、压力变送器是一种将转换为可传送的的仪表，而且其输信号与压力变量之间有一给定的关系，通常为线性函数。

（４分）５、压力变量包括、和绝对压力.（３分）６、选用的标准器及配套设备所组成的，其测量总不确定度应被检变送器允许误差的。

（４分）二、选择题：(共２０分)１、DDZ-II的压力（差压)变送器统一传输信号为。

A.0～10 mAB.4～20mAC.1～5v２、差压式流量计，差压与流量成关系. A.线性 B.开方 C。

连续函数３、使用中和修理后的变送器回程误差基本误差的绝对值。

A。

应不大于 B。

应不小于 C。

应大于等于４、检定点应包括上、下限值(或其附近10% 输入量以内)以内不少于个点，检定点应基本均匀地分布在整个测量范围上.A.4 B。

5 C.10５、有疑义及仲裁时需进行３次循环的检定，在检定过程中调零点和量程.A.不允许B.可以 C。

要反复三、问答题:(共４０分）１、何为压力变送器？压力变送器分几类？２、差压变送器在节流式流量计中的作用是什么？差压信号与流量是什么关系？３、画出压力（差压）变送器基本误差检定的接线框图。

４、压力（差压）变送器为什么要进行周期检定？JJG882—2004 中对检定周期作何规定？四、计算题：（共２０分）１、有一台DDZ-II型差压变送器，精度等级为0.5级，输入量程为0~60kPa,通过检定最大误差绝对值为0.055mA，判定该变送器是否合格。

２、被检变送器测量范围0～2.5MPa,准确度等级为0。

5，输出电流范围4~20mA，选用的标准装置为0。

1～6MPa二等活塞式压力计，100 Ω0.05级精密电阻器，4。

[试卷]压力变送器专业知识试卷压力变送器, 试卷, 知识, 专业压力变送器专业知识试卷单位姓名得分一、填空（每题3 分）1．压力变送器现行检定规程为JJG - ，其检定周期根据使用、频繁程度和来确定，一般不超过。

2．根据检定规程，选用的整套检定设备包括标准器和。

对于0.1级和0.05级被检仪表，其总不确定度应不超过被检仪表最大允许误差的。

3．压力变送器中压力变量包括正表压力，、差压和。

4．压力变送器有和气动两大类，气动的标准化输出信号为的气体压力，另一类的标准化输出信号为0～10mA,4～20mA和直流电流信号。

5．气动压力变送器的测压敏感元件有和。

6．检定变送器密封性时，仪表的测量部分在承受测量压力（差压变送器为压力），不得有泄漏现象。

7.对于测量上限值不大于0.25MPa的仪表，传压介质为和其它无毒、无害。

8.当传压介质为液体时，应使变送器取压口的与活塞压力计的活塞下端面（或标准器取压口的参考平面）在上。

9.绝对压力变送器的零点压力必须抽至允许误差的到。

10.检定仪表时，在有、属于强制检定和仲裁检定的情况下需进行次循环的检定。

11.在检定过程中，不允许调整零点和，不允许和振动仪表。

12.压力变送器通常由感压单元、两部分组成。

有些增加了显示单元，有些还具有单元13.检定仪表所得数据，数据处理过程中：小数点后保留的位数以舍入误差小于压力变送器最大允许误差的～为限。

判断是否合格应以的数据为准。

14.强制检定的差压变送器，检定时的静态过程压力应保持在状态。

15.检定绝缘强度时，对于变送器端子标称电压为0＜U＜60的，试验电压为 V。

二、判断题（每题2 分）1．0.5级电动压力变送器的最大允许基本误差为±0.5%，回差误差为0.25%。

……（）2．在规定的条件下，电源端子---输出端子之间的绝缘电阻应不小于50MΩ。

……（）3．检定仪表时，环境温度为（20±5）℃，每10min变化不大于2℃。

压力表、压力变送器试题计量检定人员压力计量试题单位：日期：姓名：得分：一．填空题（20分，每题2分）1、压力变送器的准确度等级有、、0.2(0.25)级、0.5 级、1.0级、1.5级、2.0和2.5级。

2、测量值为2000，真值为1997，则测量误差为，修正值为3、对正态分布，极限误差取为三倍标准偏差的置信概率为，极限误差取为二倍标准偏差的置信概率为4、力变送器是一种将转换为传送的的仪表。

5、某压力变送器,测量范围为(0～60)kPa,对应输出信号为0～10mA,若将其零点迁移至30kPa,则在被测压力为60kPa时的输出信号为mA。

6、压力变送器的绝缘电阻不小于。

7、测量误差等于测量结果减去。

8、压力变送器的允许误差用绝对误差表示时，其值等于与准确度等级百分数的乘积。

9、压变送器预热一般为。

10、优于0.1级的压力变送器检定点不少于个。

二选择题（20分，每题2分）1、定计量单位压力（压强、应力）的计量单位符号是——-。

(1)Kg/cm2 (2)H2O (3)Pa2、误差的两种基本表示方式是——-和——-(1)绝对误差 (2)相对误差 (3)系统误差 (4)随机误差3、最佳测量能力的包含因子一般为(1)1 (2) 2 (3)3 (4)4４、测量上限在0.25MPa以下的压力变送器,检定时应使用作为工作介质。

(1)油 (2)水 (3)酒精 (4)空气或氮气5、绝对压力小于大气压力时，疏空等于——(1)绝对压力-大气压力 (2)大气压力-绝对压力(3)绝对压力-表压力 (4)表压力-绝对压力-6、检定0.5级压力变送器可以在的环境条件下进行。

(1) 20±2℃ (2) 20±3℃ (3) 20±5℃ (4)20±10℃7、压力表按其所测介质不同应在表壳衬圈或盘上涂以不同的颜色，以示区别.氢气压力表的颜色是:(1).天兰色 (2).深绿色 (3).黄色 (4).褐色8、表示压力表的误差是（1）引用误差（2）相对误差（3）系统误差（4）随机误差9、弹簧管式压力表,利用传动机构,指针可以旋转的角度一般是（1）90°（2）180°（3）270°（4）360°10、定一般压力表可以在—的环境条件下进行（1）20±2℃（2）20±3℃（3）20±5℃（4）20±10℃三、简答题（30分，每题10分）1、电接点压力表除一般检定外,还有哪些特殊要求?2、压力变送器按原理分为哪几种，画出其原理框图。

1、以大气压力作参数压力的差压称作绝对压力。

2、压力标准根据其工作的原理可以分为两大类力平衡式压力便送气、微位移平衡式压力便送气 .3、压力变送器通常由两部分组成：感压单元、信号处理和转换单元。

4、压力变送器是一种将压力变量转换为可传输的统一输出信号的仪表,而且其输出信号和压力变量之间有一给定的连续函数关系.5、压力变送器根据输出信号形式的不同可分为电动压力变送器和气动压力变送器。

6、DDZ—Ⅱ型压力变送器输出信号为0—10mADC连接方式为四线制；而DDZ- Ⅲ型压力变送器输出信号为 4-20 mA 连接方式为二线制。

7、电动压力变送器的发展，按工作原理划分经过三个阶段.第一阶段为位移平衡原理变送器，第二阶段为 ,第三阶段为。

8、量限在以下的变送器检定时应使用空气作为传压介质，否则可能引入误差。

9、压力变送器的用途是在工业过程中对压力、流量和液位的测量和控制.10、静压影响只适用于差压变送器，并以输出下限值和量程的变化来衡量 .1、压力变送器的输出，应送给指示记录仪，或送至调节器，计算机,以实现对被测参数的显示记录，或自动控制。

( 对）2、采用两线制的差压变送器,不需要电源就可以工作。

（错）3、1151变送器能精密地测量液体，气体和蒸气二压差、压力、流量、液位密度等参数，并把它转换成4-20mADC标准电信号( 错）4、测量范围为0—2。

0MPa；精度为0。

05％的压力模块可以检定0.5级精度；量程为0-200kPa的压力变送器。

( 对）5、当差压变送器的底端通大气,高端所测得的压力就一定是表压。

（对 )1、电动压力变送器采用直流信号输出的原因是什么？信号输出抗干扰能力强，传输距离远，传输速度快.2、什么是帕斯卡定律？加在密闭的液体(或气体）上的压强,能按照它原来的大小由液体(或气体）向各个方向传递。

3、差压变送器产生静压影响的主要因素是什么？4、试述差压、表压、绝压的定义？绝压：为相对于绝对真空的压力，等于表压加上大气压力。

压力变送器理论试卷单位：—————--——-————-—-——-———姓名：——————--- 分数:—-—-一、填空(每题2分）：1、压力单位帕[斯卡]，是—---——的力，垂直均匀地作用在-————-—----的面积上所产生的压力。

2、测试疏空量值时，当绝对压力趋近于--——-———---时,此时的疏空值,即趋近于当时当地的—-—-——-——-——-——-.3、弹性元件压力仪表,是根据————————--———-—-—————定律，即弹性元件受外力作用，在弹性极限的范围内，弹性元件所受的作用力与-———-—--——-———-——成正比。

4、压力量的法定计量单位是———---—-———--——-—-—-，要废除的压力计量单位有mmH2O、mmHg、kgf/cm2、atm、Psi-、---—-———----———--———等。

5、由于压力量—-—-—-——-———-—————-和-——-——-——--———-—不同,因此就有各种不同的压力称呼，分别称为绝对压力、余压（表压）、大气压力、疏空、真空等。

6、确定活塞压力计的量值,其主要因素应是重力加速度、---——-———---——-———----和---—————--——-----————--—-。

7、压力变送器按不同的转换原理可分为电容式、电感式、频率式、—-—----——-—-———-—--- 和---—-————————-—-—--——-。

8、测试压力传感器—、一般状态度下确定其静态特性的主要指标有—-—--———-—————----——--—-、---—-—----—-———-—---和非线形.9、压力传感器的迟滞误差、是决定于测试的负载曲线和卸载曲线之间的——-—-—----——--———-—-差值,与——-—--————---——-——输出量比值的百分数。

10、活塞压力计的测量误差，是以压力计测量上限的——-—-——-------—--——为界，当压力值高于-———-———————---—-—-时,则按各个测量点压力值进行计算测量误差.二、选择题（每题2分)1、当压力变送器的示值为零时，说明此时的绝对压力与———-—--———-—-—-——--—--相等。

检定人员专业试题一、填空题 20%1、按误差数值表示的方法，误差可分为(绝对、相对、引用）误差.2、电容式压力器可分为（改变极板间距、改变极板面积、改变极板间介电常数）三种形式。

3、某台差压智能变送器测量范围是0－4KPa—40KPa，如果用0－4KPa量程,则应用迁移后最大测量上限是（40KPa ），这时零点迁移量是（36KPa ).4、CECY160G22的测量范围是(0—0.4至0—2.5Mpa）,CECYS160G22的测量范围是（0—0。

16至0—2.5Mpa）5、一台测量范围为-4。

4~5。

6kPa的仪表当输出电流为7.2mA时,所加的压力为(-2.4）kPa。

6、一台CECC差压变送器当在L腔加入5kPa时，仪表输出4mA，在H腔加入25kPa时,仪表输出16mA，该变送器的测量范围是（-5~35kPa），应选量程（4）为最合适。

7、电磁流量计在试验安装条件下,保持在最大试验压力(5min），流量计及其上、下游直管段各连接处应（无渗漏）.8、电磁流量计检定过程中，对于使用相对示值误差的流量计，准确度等级等于及优于0。

2级的每个流量点的重复检定次数应不少于（6次）;准确度等级低于0。

2级的每个流量点的重复检定次数应不少于（3次）。

9、在检定中如对电磁流量计特征系数进行了调整，应分别将(原系数和新系数）在检定证书中注明。

10、电磁流量计准确度等级为0。

2级优于0.2级的其检定周期为（1年），对于准确度等级低于0。

2级及使用引用误差的流量计检定周期为（2年）二、选择题 20%1、一台为0～10kPa的CECC630G22表中间测量点的误差为—0.025mA，想把线性调整至最佳应使满度输出增加至（ C ）。

A、20+0.1mAB、20+0.15mAC、20+0。

6mAD、20+1。

2mA2、电磁流量计准确度等级0。

2，其最大允许误差为（ B )A、±0.15%B、±0。

职业技能鉴定国家题库试卷
仪表维修工初级操作技能考核试卷
考件编号: 姓名: 准考证号:单位：试题6、压力变送器的校验（室内模拟）
（一）、考核内容
（二）、考核方式
现场模拟（或笔试或口试）
（三）、考核时间(以现场模拟为例)
1.准备工作5min。

2.正式操作25min。

（四）、考评员要求
1.不得少于3人。

2.提前15分钟到达考核现场，熟悉考核规则、评分标准。

3.按评分标准独立评分，不得涂改考核记录表。

（五）、考核要求
1.考核采用百分制，60分为合格。

2.每超过规定考核时间1min从总分中扣5分，超时3min停止操作。

3.考核前统一抽签，按抽签顺序对考生进行考核。

4.考生须穿戴劳保用品。

5.考生违章操作或发生事故须停止操作，成绩计零分。

6.考场可根据实际情况选定。

7.考核用仪表可根据考场实际情况选用。

8.考核可根据实际的难易程度进行配分。

仪控专业开关变送器校验理论考试卷一、选择题（单项选，3分/题，共15分）：1、压力变送器安装在取样点上方较高位置时，其零点采用（B）（A）负向迁移（B）正向迁移（C）不用迁移（D）根据实际情况而定2、测量压力的引压管的长度一般不应超过（D）（A）10m（B）20m（C）30m（D）50m3、差压变送器的投运程序是（B）（A）先开平衡阀，再开低压阀，最后高压阀（B）先开平衡阀，再开高压阀，最后低压阀（C）先开高压阀，再开低压阀，最后平衡阀（D）先开低压阀，再开平衡阀，最后高压阀4、1151系列变送器进行正负迁移时对量程上限的影响（C）（A）偏大（B）偏小（C）没有影响（D）不确定5、差压变送器启、停应严格遵照程序，其目的是避免弹性元件（B）（A）产生弹性变形（B）单向过载（C）测量不准（D）以上都可能发生二、判断题（3分/题，共15分）：1、智能变送器的量程修改是对存储器内的上限和下限进行修改，不需要机械的调整。

（√）2、差压变送器不可以测量压力信号。

（×）3、允许误差就是基本误差。

（×）4、在弹性式压力计中，弹性测压元件把压力(或差压)转化为弹性元件变形位移进行测量。

（×）5、1151系列变送器调校时，应先调整量程上限，再调零点。

（×）三、简答题（6分/题，共30分）：1、1151变送器工作电源是多少？输出是多少？2、1151变送器的安装方式有几种？3、1152GP5E和1151HP9E是什么意思？4、压力开关的开关形式有哪几种？5、常见的开关元件有哪几种？二、问答题（10分/题，共40分）：1、叙述1151变速器的工作原理2、叙述压力开关的工作原理3、画出1151变送器回路接线图4、谈谈对本期开关变送器校验培训的体会。

保山市质量技术监督综合检测中心压力变送器计量检定员试卷姓名：总分：一、填空题：（每空2 分，共40分）1、压力变送器按不同的转化原理可分为力（力矩）平衡式、式、式、应变式和式。

2、压力变送器是一种将变量转换为可传送的标准化信号的仪表。

3、压力变送器有和两大类。

4、压力变送器通常由两部分组成：单元、信号处理和单元。

5、压力变送器的测量部分在承受测量压力上限（差压变送器为额定工作压力）时不得有现象。

6 有一台新制造的气动压力变送器，其准确度等级为0·5级，该仪表的回差应为％。

7、测量误差检定前，检定设备和被检定压力变送器为达到热平衡，必须在检定条件下放置小时；准确度低于0·5级的变送器可缩短放置时间；一般为小时。

8、压力变送器检定点的选择应按量程基本，一般应包括上限值、下限值（或其附近10%输入量程内）在内不少于个点，0.1级、0.05级不少于个点。

9、压力变送器零部件应完整无损，紧固件不得有和现象，可动部分应。

10、压力变送器的检定周期可根据使用环境条件、频繁程度和重要性来确定，一般不超过。

二、选择题：（每题4分，共32分）1、0.1级以下的压力变送器检定时所需的标准仪器及配套设备成套后，检定时引入的扩展不确定度U95应不超过被检压力变送器最大允许误差绝对值的。

A、1/3B、1/4 C 、1/52、压力变送器输出端子和接地端子（机壳）的绝缘电阻不小于。

A、20MΩB、40 MΩC、50 MΩ3、压力变送器检定时的环境温度为，每10分钟变化不大于1℃。

A、20 ±1 ℃B、20 ±3 ℃C、20 ±5℃4、测量上限值不大于0·25MPa的压力变送器，传压介质一般为A、空气或其他无毒无害化学性能稳定的气体B、液体C、蒸汽5、绝对压力变送器的零点绝对压力应尽可能小，由此引起的误差不超过允许误差的。

A、1/3 ～1/5B、1/5～1/10C、1/10 ～1/206、压力变送器的绝缘强度检定在各端子之间施加规定的试验电压，历时分钟，应无击穿和飞弧现象。

压力变送器检定规程理论测试
一、填空。

（40分）
1、压力变送器是一种将压力变量转换为可传送的（）的仪表，而且其输出信号与（）之间有一给定的连续函数关系（通常为线性函数）。

主要用于工业过程压力参数的测量和控制，差压变送器常用于（）的测量。

2、压力变送器有（）和（）两大类。

本公司所使用的压力变送器均为（）压力变送器，其标准化输出信号为（）的直流电信号。

3、压力变送器通常由两部分组成：感压单元、信号处理和（）。

4、在压力变送器的后续检定和使用中检验中，其回差应不超过（）的绝对值。

5、静压影响只适用于（）变送器。

6、压力变送器的外观检查通常用（）和（）。

7、检定点的选择应按量程基本均布，一般应包括（）、（）在内不少于（）个点。

优于0.1级和0.05级的压力变送器应不少于（）个点。

8、绝对压力变送器的零点绝对压力应尽可能小，由此引起的误差应不超过允许误差的（）。

9、在后续检定和使用中检验时，一般应进行（）个循环的检定。

10、检定设备和被检变送器为达到热平衡，必须在检定条件下放置（）小时，一般需通电预热（）分钟。

二、简答题。

（30分）
1、结合实际，在压力变送器的后续检定和使用中检验时，所进行的检定项目有哪些？
2、我们所开展的压力（差压）变送器的检定所使用的检定设备有哪些？
二、计算（30）分。

1、有一量程为（0-100）kPa的差压变送器，如输入75kPa的压力时，变送器理论输出的电流为多少？（10分）
2、上题中，如果经过测量变送器的输出值为16.0036mA,则该点的绝对误差为多少？相对误差为多少？（20分）。

常用压力变送器培训试题单位班组姓名成绩一、填空题（共70分，每空2分）1．电容式压力传感器的工作原理是通过弹性元件的来改变的大小。

2．电容式压力变送器的测量膜片之间填充的导压介质为。

3．由于硅油具有的特点，所以用于膜片间的填充介质。

4．电容式差压变送器检测元件分为和，使用过程中不要接反。

5．我厂使用的模拟量的压力变送器线制是，信号制是。

6．在流动的液体中安装压力变送器时，安装的位置要选择在管路的安装，这样可以避免积聚的液体进入到中，影响。

7．在使用压力变送器测量管道气体时，安装的位置要选择在管路的安装，这样可以避免管路中的杂质进入到中。

8．轧线使用的压力变送器供电电压等级为。

9．贺德克EDS300系列的压力开关中SP1 是，当实际值大于SP1 设定值时，SP1指示灯。

10．贺德克EDS300系列的压力开关中HY1 是，当实际值大于时，SP1指示灯点亮，当实际值小于时，SP1指示灯熄灭。

11．贺德克EDS300系列的压力开关中模拟量输出的信号制是。

12．贺德克EDS300系列的压力开关中想要设定SP1 值，需要按进入。

13．贺德克EDS300系列的压力开关中设定开关输出类型中，输出为常开点的设置为，把S1中的数值改为，输出为常闭点的设置方法是把把S1中的数值改为。

14．贺德克EDS300系列的压力开关SN1 菜单中SP 含义是，Ui n 含义是。

15．弹性式压力计是根据弹性元件的和成比例的原理来工作的。

16．电接点压力表在压力低于下限或压力高于上限时均可发出。

17．1千克力=牛顿，1MPa=Pa，1吨=KN18．差压变送器的膜盒内充有，它除了传递压力之外，还有作用，所以仪表输出平稳。

19．差压流量计正压管线不畅，仪表指示偏，带反吹风差压表正压管嘴不畅，仪表指示偏。

二、选择题（共20分，每题2分）1．一压力变送器的输出范围为20~100KPa，那么它测量时最大可以测到（）A , 99.999KPaB, 101KPa C, 100Kpa D, 20Kpa2．灵敏度数值越大，则仪表越灵敏。

压力变送器试题一、填空：(每题2分，共计20分)l、压力变送器可以有、、和。

2、压力变送器按不同的转换原理可以分为、、应变式和频率式。

3、变送器检定装置的总不确定度应不大于被检变送器允许误差的。

4、基本误差是各检定点上行程及下行程与标准值差的。

5、测量上限值不大于O.25Mpa的变送器，传压介质为。

测量上限值大于O.25Mpa的变送器，传压介质一般为。

6、密封性检定时。

切断压力源后，密封分钟，在最后的分钟内通过压力表观察，其压力值的变化不得超过上限值的。

7、如果输出负载规定值有两个以上，对直流量电流输出的变送器取，对直流电压输出的变送器取。

8、绝对压力变送器的零点压力必须抽至允许误差的。

分钟内通过9、将变送器电源断开，各电路自身端钮。

用绝缘电阻表测量电阻时，需稳定 s后读数。

lO、强制检定的变送器，检定周期为年;其他变送器一般为年。

二、判断题(每题2分，共计20分)1、变送器的测量部分在承受测量上限压力时，不得有泄漏和损坏。

( )2、变送器的回程误差不得大于基本误差的绝对值。

( )3、力平衡式压力变送器开路试验后，恢复正常接线，仍应符合基本误差和回程误差的要求。

( )4、变送器静压试验的下限变化量应符合规程的要求。

( )5、在规定条件下，变送器输出端子一接地端子(机壳)的绝缘电阻值应不小于50M Ω。

( )6、二线制变送器，绝缘强度的电压为500v。

( )7、变送器所处环境应无影响输出稳定的机械震动．( )8、当传压介质为液体时，应使变送器的取压口的几何中心与活塞式压力计的活塞下端面(或标准器取压口的几何中心)在同一平面上。

( )9、变送器各检定点的基本误差可以用引用误差表示，也可以用绝对误差表示。

( )lO、用绝对误差方式表示的允许误差等于输出量程乘以允许误差指数。

( )三、问答题(每题lO分，共计30分)1、试述压力变送器的工作原理。

2、使用中的压力变送器应检定哪些项目?新制造和修理后的变送器还应增加哪些项目?3、电动压力变送器基本误差的检定步骤和注意事项。
