轴系结构改错(有答案的)

四、综合题1．试分析下图所示的轴系零部件结构中的6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②齿轮轮毂的长度应大于轴段长度；③端盖和轴之间应保留间隙；④联轴器无法实现轴向固定；⑤联轴器键槽不能封闭；⑥该键槽与⑤键槽没有位于同一轴线上。

2.图示轴承组合结构图。

斜齿轮用油润滑，轴承用脂润滑。

试分析图中的7处主要错误。

答：①端盖连接处没有垫片；②轴肩高度高于滚动轴承内圈的高度；③键槽长度太长；④齿轮轮毂的长度应大于轴段长度；⑤轴太长；⑥联轴器键槽不能封闭，且应和③键槽位于轴的同一母线上；⑦轴端轴向定位方式错误。

3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计。

答：①无键槽，无法实现周向定位；②端盖和轴之间应保留间隙；③无越程槽，无法加工；④无油毡，缺少密封装置；⑤齿轮齿根圆直径小于轴段直径，无法加工；⑥轴承的外圈无定位；⑦轴肩高度高于滚动轴承内圈的高度。

4.试分析图示轴系结构图中的6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②键槽长度太长；③齿轮轮毂的长度应大于轴段长度；④轴承无法实现轴向定位；⑤轴段太长，应加以区别；⑥键的上端面应与轮毂键槽有空隙，且应和②键槽位于轴的同一母线上。

5.图示轴系结构图，试分析其中的6处主要错误。

答：①端盖和轴之间应保留间隙；②轴肩高度高于滚动轴承内圈的高度；③齿轮轮毂的长度应大于轴段长度；④联轴器无法轴向定位；⑤无键，联轴器无法周向定位；⑥无越程槽，无法加工；⑦轴太长；⑧联轴器右端应是通孔；⑨端盖与箱体无垫片；⑩轴肩高度应低于滚动轴承内圈的高度；（11）键槽太长；（12）无调整垫片；（13）同⑩；（14）无油毡，缺少密封装置。

6.试指出下图中的6处错误。

答：①键槽太长；②无油毡，缺少密封装置；③轴段太长；④齿轮轮毂的长度应大于轴段长度；⑤轴承没有轴向定位；⑥端盖与箱体之间缺乏垫片。

7.试指出下图中6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②键槽太长；③齿轮轮毂的长度应大于轴段长度；④无油毡，缺少密封装置；⑤联轴器无法轴向定位；⑥无键槽，联轴器无法实现周向定位。

1．图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。

试按示例○I所示找出其他错误（不少于7处）。

注：不考虑轴承润滑、倒角和圆角；示例：○I—缺少调整垫片。

解：②此处不需用键联接；③转动件与静止件直接接触；④此处应有密封；⑤精加工面过长，不便于轴承装拆；⑥套筒厚度太大，轴承无法拆卸；⑦轴段的长度与轮毂宽度一样长，套筒顶不住齿轮；⑧右端轴承无轴向固定。

2.分析图示齿轮轴轴系结构设计的错误，用数字标出并说明错误原因，至少10处。

数字标注与说明不匹配不得分。

（注：不考虑轴承润滑、倒角和圆角）。

每条1分，满分10分1.左（右）端盖的加工面与非加工面没有分开2.左（右）端盖与箱体端面之间无调整垫片3.左边轴承定位轴肩高于轴承内圈4.齿轮周向定位键过长，套筒无法装入5.套筒顶不住齿轮6.右边轴承定位轴肩高于轴承内圈7.轴伸与透盖直接接触8.透盖无密封9.轴右端精加工面过长．装配轴承不便10.联轴器轴向和端盖接触11.联轴器无键槽，无法装入12.两个键应布置在同一水平线上13.最右边挡圈和轴端接触，不一定能固定联轴器3．分析图示轴系结构设计的错误，用数字标出并说明错误原因。

注：不考虑轴承润滑、倒角和圆角。

示例：①—右端端盖与箱体间缺少调整垫片，无法调整轴承间隙（2）角接触球轴承单个使用；（3）左端轴承处轴肩过高，轴承无法拆卸（4）齿轮周向定位键过长，套筒无法装入（5）套筒项不住齿轮（6）轴伸与透盖直接接触（7）透盖无密封（8）左端端盖与箱体端面之间无垫片．无法调整轴承的游隙（9）联轴器周向未固定（10）联轴器轴向未固定（11）轴右端精加工面过长．装配轴承不便（12）箱体端面的加工面与非加工面没有分开（13）箱体孔投影线可见。

各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。

请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。

）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。

轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。

⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。

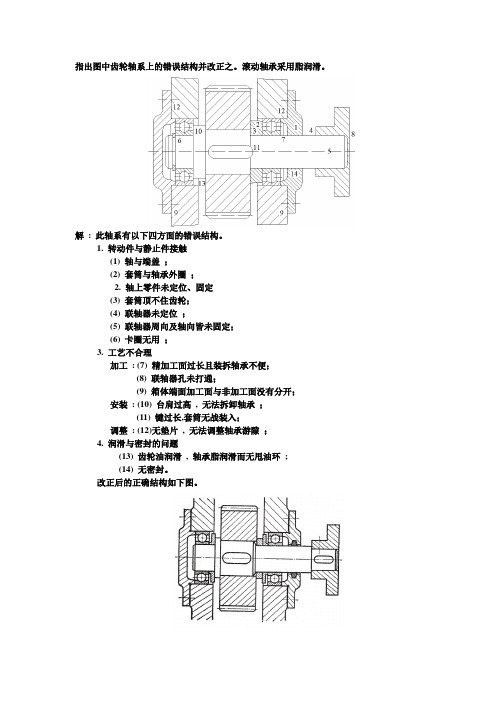

指出图中齿轮轴系上的错误结构并改正之。

滚动轴承采用脂润滑。

解: 此轴系有以下四方面的错误结构。

1. 转动件与静止件接触
(1) 轴与端盖；
(2) 套筒与轴承外圈；
2. 轴上零件未定位、固定
(3) 套筒顶不住齿轮；
(4) 联轴器未定位；
(5) 联轴器周向及轴向皆未固定；
(6) 卡圈无用；
3. 工艺不合理
加工: (7) 精加工面过长且装拆轴承不便；
(8) 联轴器孔未打通；
(9) 箱体端面加工面与非加工面没有分开；
安装: (10) 台肩过高, 无法拆卸轴承；
(11) 键过长,套筒无战装入；
调整: (12)无垫片, 无法调整轴承游隙；
4. 润滑与密封的问题
(13) 齿轮油润滑, 轴承脂润滑而无甩油环;
(14) 无密封。

改正后的正确结构如下图。

1----弹簧垫圈开口方向错误；
2----螺栓和螺纹孔结构表示错误；
3----轴套、轴肩过高，超过轴承内圈的厚度；
4----齿轮所在轴段长度等于轮毂的长度，轴套定位齿轮不可靠；5----键过长，轴套无法装入；
6----键顶面与轮毂接触；且键与固定齿轮的键不位于同一母线上；7----轴与端盖直接接触，且无密封圈；
8----未区分箱体的加工面与非加工面，且无调整垫片；
9----轴承内圈重复轴向定位；
10----齿轮油润滑，轴承脂润滑但没设计甩油环。

11----无工艺轴肩，装配轴承不方便；
12----应减小轴承端盖加工面；。

111.3.5结构设计与轴系结构综合题（1）指出下列图 11-10 中各轴系结构设计的错误。

（2）试指出图 11-11 所示圆柱齿轮轴系中的结构错误，并画出正确的结构图。

（齿轮油润滑，轴承脂软滑）（3）图 11-12 所示为小锥齿轮轴系部件结构图（小锥齿轮与轴一体，为齿轮轴）。

试改正图中不合理或错误的结构，并简述原因。

211.3.5（1）答图 12a 中轮毂两边都被轴环挡住试错误的，这样齿轮装不进去；轮毂与轴之间应有键联接，与轮毂配合段轴头长度应小于轮毂的宽度。

答图 12b 中联轴器应为通孔，与轴头间应有键联接；轴应有台阶靠住联轴器端面，试联轴器轴向定位。

（2）见答图 13。

3 （3）答（见答图 14）4Ⅰ右轴承内圈右端面是固定面,可用圆螺母加止动垫片, 螺纹外径略小于轴承内径；Ⅱ轴上所加螺纹段右边一段轴段穿过透盖,该段轴径应小于螺纹内径；Ⅲ透盖与轴之间应有间隙,且应有密封毡圈；Ⅳ两轴承内圈之间的轴径应小于轴承内径；Ⅴ两轴承外圈之间的套筒内径应小于轴承外径；形成轴承外圈定位凸肩；Ⅵ左轴承内圈左侧轴肩过高，应减至内圈高的 2/3左右；Ⅶ套杯凸缘不应在左边，应在右边；Ⅷ箱体孔的中部直径应加大，以减少精加工面；Ⅸ透盖与套杯配合段过长，透盖与右轴承外圈之间应右较大的间隙；Ⅹ套杯凸缘与箱体间应有调整垫片、套杯凸缘与透盖间应有调整垫片；Ⅺ轴的右端及透盖外圆外侧应有倒角。

5 13B01 指出如图 1-13-4、图 1-13-5所示齿轮系结构中标号处的错误性质，轴承用油脂润滑。

613B01答：图 1-13-4答案：1. 应设密封圈并留有间隙2. 套筒不可同时接触内、外圈3. 轮毂应比轴段长 1~2mm4. 联轴器应给定位台阶5. 应有键作周向定位6. 此处不必卡圈固定内圈7. 轴承内圈装入应有台阶8. 联轴器应为通孔，且应有轴端挡圈固定9. 箱体装盖应有加工凸台并加垫片10. 轴环高不能超过内圈厚度11. 键太长，套筒不可起定位12. 轴承盖凸缘内应切倒角槽13. 应加挡油圈图 1-13-5答案：1. 轴承外圈端线未画出2. 齿轮左端面无轴向固定，如可加套筒3. 螺钉联接画法错误4. 抽上两键槽应位于一条线上5. 齿轮啮合处画法错误76. 轴承外圈线漏画7. 止口不易加工没必要8. 轴和内圈无定位台阶9. 轴段应比轮宽短 1~2mm10. 轴段应短于半联宽度，以便压紧11. 应有加工凸台于垫片12. 应加密封圈、并留间隙13. 轴环右端不应超过内圈高的 2/314. 应有加工凸台与垫片15. 端盖右端中部应下凹加工16. 座孔处应有甩油环17. 齿轮右端面无轴向定位，应加定位轴肩18. 为便于加工与安装，应做成阶梯轴13B02 如图 1-13-6所示齿轮轴系结构图，一直轴承用脂润滑，试找出图 1-13-6中设计上的错误，并加以改正。

轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①一一缺少调整垫片［解］（1）——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上（1）——键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙（1）——多一个键⑺一一齿轮左侧轴向定位不可靠（1）齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶一一螺纹轴段缺少螺纹退刀槽；(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位(固定)边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽；⑵、紧定螺钉应该拧入轴上被联接零件，端部应顶在轴上；⑶、螺纹联接应保证安装尺寸；⑷、避免螺纹联接件承受附加弯矩。
