家庭电路初中物理
家庭电路是初中物理中的一个重要内容。
以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。
电源可以是电池或电力公司提供的电源。
开关用于控制电路的通断。
负载是电路中的用电设备，如灯泡、电视机等。
导线用于连接各个元件，常用的导线材料有铜和铝。
2. 家庭电路中常用的电路连接方式有两种：并联和串联。
在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。
在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。
3. 家庭电路中的负载通常通过开关控制。
当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。
4. 家庭电路中的安全问题需要引起关注。
使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。
此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。
这些是关于家庭电路的一些基本概念，希望有所帮助。
《初三物理家庭用电与电功率知识点详解》一、引言在我们的日常生活中，电无处不在。
从照明的电灯到各种家用电器，电为我们的生活带来了极大的便利。
而对于初三的学生来说，理解家庭用电和电功率的知识点，不仅是物理学习的重要内容，更是对生活中常见现象的科学解释。
本文将详细介绍初三物理中家庭用电和电功率的相关知识，帮助同学们更好地掌握这一重要章节。
二、家庭用电知识点1. 家庭电路的组成家庭电路由进户线、电能表、总开关、保险装置、插座、用电器等组成。
进户线分为火线和零线，火线和零线之间的电压为 220V。
电能表用来测量用户在一定时间内消耗的电能。
总开关控制整个家庭电路的通断。
保险装置在电路中电流过大时自动切断电路，起到保护作用。
插座为可移动的用电器提供电源。
2. 测电笔的使用测电笔是用来辨别火线和零线的工具。
使用时，手指按住笔尾金属体，用笔尖接触被测导线。
如果氖管发光，则被测导线为火线；如果氖管不发光，则被测导线为零线。
3. 安全用电常识（1）不接触低压带电体，不靠近高压带电体。
（2）更换灯泡、搬动电器前应断开电源开关。
（3）不弄湿用电器，不损坏绝缘层。
（4）保险装置、插座、导线等要符合安全用电要求。
三、电功率知识点1. 电功率的概念电功率是表示电流做功快慢的物理量。
它等于电流在单位时间内所做的功。
电功率的单位是瓦特（W），常用的单位还有千瓦（kW）。
2. 电功率的计算公式（1）P = W/t，其中 P 表示电功率，W 表示电功，t 表示时间。
（2）P = UI，其中 P 表示电功率，U 表示电压，I 表示电流。
3. 额定功率和实际功率（1）额定功率是用电器在额定电压下工作时的功率。
（2）实际功率是用电器在实际电压下工作时的功率。
4. 电功与电功率的关系电功 W = Pt，即电功等于电功率与时间的乘积。
四、例题解析例 1：一个标有“220V 100W”的灯泡，接在 110V 的电路中，求灯泡的实际功率。
解：由 P = UI 和 I = U/R 可得P = U²/R，其中 R 为灯泡的电阻。
电功率计算专题－简单计算题练习一直接用公式及变形式电能的计算公式：W= UIt,W=Pt推导式：电功率的计算公式：P= ,P= ,P=第一类基本公式应用1、一电灯工作时两端的电压220V，电流0.5A，则其功率是多少瓦？合多少千瓦？2、一电热器工作时两端电压36V，它工作时的功率是72W，则工作时的电流是多少安？3、一电炉，工作时电流为5A，功率1100W，则其两端的电压为多少伏？第二类推导公式应用(一)4、一电饭锅电阻44Ω，工作时电压220V，则它的功率为多少瓦？合多少千瓦？5、一电灯工作电压220V，若功率为40瓦，则它的电阻为多少欧？6、一小灯泡两端60瓦，若电阻807欧，则它两端的电压为多少伏？（二）7、一小灯泡的电阻10Ω，灯泡中的电流200mA，则功率为多少瓦？8、一电阻阻值10Ω，若功率0.9W，则通过它的电流为多少安？合多少毫安？9、一电阻工作时电流5A，若功率1100W，则电阻的阻值为多少欧？（三）W=Pt应用10、一电灯半小时消耗电能0.1度，则它的功率是多少千瓦？合多少瓦特？11、一电炉功率1500W，则20分钟消耗电能多少度？合多少千瓦时？合多少焦？12、一盏25瓦特的电灯多少小时用一度电？(四) W= UIt应用13、一电灯工作时两端的电压220V，电流0.5A，则10S消耗的电能是多少焦？14、一电热器工作时两端电压36V，10S消耗电能720J，则工作时的电流是多少安？综合15、一只标有“220V 100W”的白炽灯，正常工作时两端的电压是多少？此时灯丝电阻是多少？正常工作1小时消耗电能是多少？练习二串联并联1、“6V3W”的小灯泡一个，18伏的电源一个。
要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率应为多大？2、已知电源是由三个蓄电池串联而成，小灯上标有“2．5 V 0．75 W”字样，要使小灯泡正常发光，应串联一个阻值为多大的电阻?3、有一个用电器上标有“110 V，1500 W”的字样，（1）如果把它接在220 V的电源上使用，应该串联一个多大的电阻？（2）若用上述方法来使用0.5 h电源要消耗多少kW·h的电能？（3）这样使用它有什么不好？应怎样使用较好？4、如图45，灯炮L “12V，4.8W”正常发光时，求：电流表示数是多少？5、如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0.8A，求：（1）1min内R2消耗的电能（2）R1，R2功率多大？6、R1＝6Ω，R2＝12Ω，串联后接到12V的电源上。
三相电的功率推算式三相电的功率推算式是指用来计算三相电功率的数学公式。
在现代工业和家庭用电中，三相电是一种常见的电力供应形式。
三相电的功率推算式可以帮助我们准确计算电路中的功率，为电力系统的运行和设计提供依据。
我们来了解一下什么是三相电。
三相电是指电力系统中的电能以三相交流形式传输和供应的电力。
与单相电相比，三相电具有功率大、传输距离长、线路损耗小等优点，因此被广泛应用于工业领域。
三相电通常由三根相位相差120度的导线组成，分别为A相、B相和C 相。
在三相电路中，计算功率的推算式如下：功率（P）= 电压（U）× 电流（I）× 功率因数（cosθ）其中，电压（U）是指三相电路中的相电压，单位为伏特（V）；电流（I）是指三相电路中的相电流，单位为安培（A）；功率因数（cosθ）是指三相电路中的功率因数，无单位。
在实际应用中，我们常常需要计算三相电路中的总功率。
总功率是指三相电路中三相功率的矢量和，用于表示整个电路的功率大小。
计算总功率的推算式如下：总功率（P）= √3 × 电压（U）× 电流（I）× 功率因数（cosθ）其中，√3是一个常数，用于将三相功率转换为总功率，它的值约为1.732。
三相电的功率推算式对于电力系统的运行和设计具有重要意义。
通过计算功率，我们可以了解电路的负荷情况，评估电力系统的运行状态，确保电力供应的稳定和安全。
此外，根据功率推算式，我们还可以优化电力系统的设计，提高能源利用效率，减少电力损耗。
在实际应用中，我们可以通过测量电压和电流的数值，以及计算功率因数，来使用功率推算式进行功率计算。
测量电压和电流可以使用专业的电力仪表，如电压表和电流表。
通过测量得到的数值，再代入功率推算式中，即可得到所需的功率数值。
需要注意的是，在使用功率推算式进行计算时，应确保所使用的电压和电流是相应相线上的数值。
此外，功率因数也是功率计算的重要参数，它反映了电路的有功功率和视在功率之间的关系。
三相交流电路的实验报告三相交流电路的实验报告引言：在现代工业和家庭中，我们经常使用三相交流电来供电。
三相交流电具有稳定、高效的特点，能够满足大功率设备的需求。
为了深入了解三相交流电路的工作原理和特性，我们进行了一系列实验，并在本报告中总结和分析了实验结果。
实验目的：1. 理解三相交流电的基本概念和原理。
2. 掌握三相交流电路的测量方法和仪器使用。
3. 分析三相电路中的功率、电流、电压等参数的关系。
实验装置：我们使用了实验箱、三相电源、三相电动机、三相电表等设备进行实验。
实验箱内部装有三相电源，可以提供稳定的三相交流电。
三相电动机是一个重要的负载，用于模拟实际工业设备的使用情况。
三相电表则用于测量电路中的电流和电压。
实验步骤：1. 连接电路：将三相电源的三个相线分别与实验箱内的三个接线端子相连。
将三相电动机的三个线圈分别与实验箱内的三个接线端子相连。
将三相电表的电流夹子分别夹在电动机的三个线圈上，将电压探头接在电动机的两个线圈之间。
2. 打开电源：打开实验箱的电源开关，使三相电源开始供电。
3. 测量电流：使用三相电表测量电动机的三个线圈的电流，并记录下来。
4. 测量电压：使用三相电表测量电动机两个线圈之间的电压，并记录下来。
5. 分析数据：根据测量得到的电流和电压数据，计算出三相电路中的功率、功率因数等参数，并进行分析。
实验结果与分析：通过实验测量得到的数据，我们可以计算出三相电路中的功率、功率因数等参数。
根据计算结果，我们可以得出以下结论：1. 三相电路中的功率是三个相位功率的和。
这是因为在三相电路中，各相之间的电流和电压存在一定的相位差，导致功率的叠加。
2. 三相电路中的功率因数是功率与视在功率之比。
功率因数越接近1，说明电路的效率越高。
3. 三相电动机的运行效果受到电压和电流的影响。
当电压和电流不平衡时，电动机的运行效果会受到影响，可能会出现噪音、震动等问题。
结论：通过本次实验，我们深入了解了三相交流电路的工作原理和特性。
初三物理专题：电功率一. 电功：1. 定义：电流通过某段电路所做的功叫电功。
2. 实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
3. 规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
4. 计算公式：W＝UIt＝UQ＝Pt（适用于所有电路）;对于纯电阻电路可推导出：W＝I2Rt＝U2t/R①串联电路中常用公式：W＝I2Rt 。
W1:W2:W3:…Wn＝R1:R2:R3:…:Rn②并联电路中常用公式：W＝U2t/R W1:W2＝R2:R1③无论用电器串联或并联，计算在一定时间内所做的总功;常用公式W＝W1+W2+…Wn5. 单位：国际单位是焦耳（J）常用单位：度（kWh）;1度＝1千瓦·时＝1 kWh＝3.6×106J6. 测量电功：（1）电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
（2）电能表上“220V”“5A”“3000R/kWh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
（3）读数：A、测量较大电功时用刻度盘读数。
①最后一位有红色标记的数字表示小数点后一位。
②电能表前后两次读数之差，就是这段时间内用电的度数。
B、测量较小电功时，用表盘转数读数。
如：某用电器单独工作电能表（3000r/kWh）在10分钟内转36转，则10分钟内电器消耗的电能是 J。
二. 电功率：1. 定义：电流单位时间内所做的功。
2. 物理意义：表示电流做功快慢的物理量，灯泡的亮度取决于灯泡的实际功率大小。
3. 电功率计算公式：P＝UI＝W/t（适用于所有电路）对于纯电阻电路可推导出：P＝I2R＝U2/R①串联电路中常用公式：P＝I2R P1:P2:P3:…Pn＝R1:R2:R3:…:Rn②并联电路中常用公式：P＝U2/R P1:P2＝R2:R1③无论用电器串联或并联，计算总功率常用公式P＝P1+P2+…Pn4. 单位：国际单位瓦特（W）常用单位：千瓦（kW）5. 额定功率和实际功率：（1）额定电压：用电器正常工作时的电压。

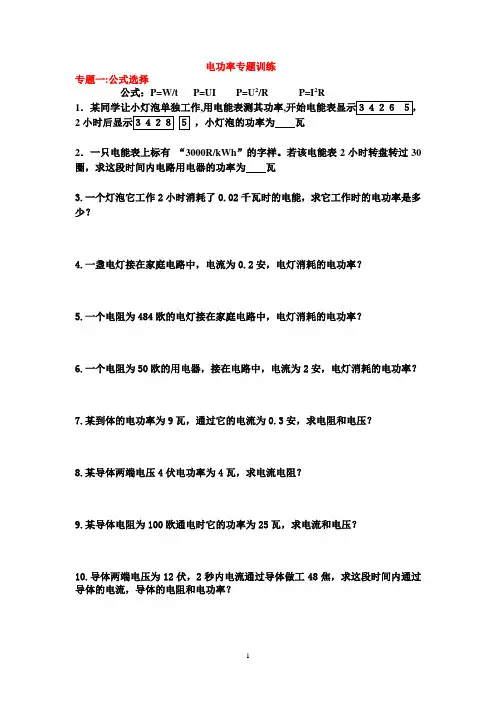

电功率专题训练专题一:公式选择公式：P=W/t P=UI P=U2/R P=I2R1．某同学让小灯泡单独工作,用电能表测其功率,2，小灯泡的功率为瓦2．一只电能表上标有“3000R/kWh”的字样。
若该电能表2小时转盘转过30圈，求这段时间内电路用电器的功率为瓦3.一个灯泡它工作2小时消耗了0.02千瓦时的电能，求它工作时的电功率是多少？4.一盏电灯接在家庭电路中，电流为0.2安，电灯消耗的电功率？5.一个电阻为484欧的电灯接在家庭电路中，电灯消耗的电功率？6.一个电阻为50欧的用电器，接在电路中，电流为2安，电灯消耗的电功率？7.某到体的电功率为9瓦，通过它的电流为0.3安，求电阻和电压？8.某导体两端电压4伏电功率为4瓦，求电流电阻？9.某导体电阻为100欧通电时它的功率为25瓦，求电流和电压？10.导体两端电压为12伏，2秒内电流通过导体做工48焦，求这段时间内通过导体的电流，导体的电阻和电功率？11．R1＝2Ω，R2＝4Ω，串联后接到10V的电源上。
求（1）R1 R2的功率（2）功率之比12．R1＝2Ω，R2＝4Ω，并联后接到10V的电源上。
求（1）R1 R2的功率（2）功率之比13．电阻R1=20Ω，R2=30Ω，把它们串联在同一电路中，两电阻两端的电压之比？功率之比？14．电阻R1=20Ω，R2=30Ω，把它们并联在同一电路中，通过两电阻的电流之比？两功率之比？专题二:识铭牌求电阻R=U额²/P额 I=P额/U额。
1.标有“220V 100W”的电灯正常工作30小时，消耗了多少度电？2千瓦时能供2个“220V 100W”的电灯正常工作多少小时？3.在家庭电路中，0.6度电可供一台电冰箱正常工作4小时，则该电冰箱的额定功率是多少？4. 1千瓦时点可供“220V 40W”的电烙铁工作50小时改电烙铁的实际功率？5.将标有“220V 100W”的电烙铁接在110伏电路中它的实际功率？6.将标有“36V 40W”的灯泡接在某电路，通过灯的实际电流为1安，求灯的实际功率？7.将标有“12V 9W”的灯泡接在某电路两端它的实际功率是4瓦，求灯的实际电压？8.将标有“8V 8W”的灯泡接在某电路两端它的实际功率是2瓦，求灯的实际电流？9、将“6V 3W”的灯泡L1和“6V 2W”的灯泡L2串联后接人6V电路中，L1 L2的功率为多少W？10、将“6V 3W”的灯泡L1和“6V 2W”的灯泡L2并联后接入6V电路中，L1的实际电功率为多少W？专题三:灯泡亮暗比较实际功率大→灯泡亮实际功率小→灯泡暗1.将“PZ220-40”的灯泡L1和“PZ220-100”的灯泡L2串联在220伏的电路中，求两盏灯的实际功率并比较哪个灯更亮？2.将“PZ220-40”的灯泡L1和“PZ220-100”的灯泡L2并联在110伏的电路中，求两盏灯的实际功率并比较哪个灯更亮？3.有三个灯泡L1“36V 40W”L2“110V 40W”L3“220V 40W”，若（1）三个灯泡都正常工作则它们的实际功率分别为多少？哪个亮？（2）若三个灯泡串联后接在电路中，那个灯亮？（3）若三个灯泡并联后接在电路中，那个灯亮？专题四:保护弱者原则串联选小电流并联选小电压11、把“6 V 3 W”与“4 V 1 W”的电灯L1、L2串联在电路中，则L1和L2的最大功率为多少W？12、把“6 V 3 W”与“4 V 1 W”的电灯L1、L2并联在电路中，则L1和L2的最大功率为多少W？8．两个定值电阻，R1标有“16Ω 1．5 A”字样，R2标有"22Ω 0.5 A”字样，现把它们串联起来，则该串联电路允许流过的最大电流是? R1 R2最大功率? 9．两个定值电阻，R1标有“16Ω 1．5 A”字样，R2标有"22Ω 0.5 A”字样，现把它们并联起来，则该并联电路两端允许加的最高电压是? R1 R2最大功率?专题五:档位选择低温档—电阻最大—串联中温档—电阻居中—串联高温档—电阻最小—并联1.U总=220V R1 =48.4 ΩR2 =435.6 Ω求：P高？P低？4. R1=3ΩR2=6Ω求：(1)P高=？P低=？(2)中温档工作5min，消耗的电能是多少？专题六:比例问题2.电阻R1:R2=3:2，当它们串联时，若R2的电功率为12瓦，则R1的电功率为瓦，电路的总电功率为瓦； R2在一分钟内做的电功为120焦，则R1在一分钟内做的电功为焦7.电阻R1:R2=2:3，当它们并联时,若R1的电功率为3.6瓦，则R2的功率为瓦;若R2在一分钟内做的电功为120焦，则R1在一分钟内做的电功为焦。
教师辅导讲义讲义编号:学员编号：年级：初三（九年级）课时数：3学员姓名：辅导科目：物理学科教师：学科组长签名及日期教务长签名及日期课题串、并联电路中-电功、电功率—计算题授课时间：备课时间：教学目标串、并联电路中-电功、电功率—计算题重点、难点串、并联电路中-电功、电功率—计算题考点及考试要求串、并联电路中-电功、电功率—计算题考点一：串、并联电路-电功、电功率-计算1.计算这类问题要注意结合串、关联电路的特点，如电流关系、电压关系、电阻关系等，用电功率公式进行计算。
下面就是解决这类问题的基本思路：2.电功和电功率基础知识1. 电功(W)：电流对用电器做的功（电能转化成其他形式能的多少）叫电功。
①电功的国际单位：焦耳（J）。
常用：度(千瓦时)KW.h， 1度=1千瓦时=3.6×106焦耳。
②测量电功的工具：电能表（电度表）③电功公式：W=Pt=UIt(式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒)。
④利用W=UIt计算时注意：①式中的W、U、I、t必须对于同一导体（同一段电路）的同一过程，才能代入公式计算，即要满足“同一性”；②计算时单位要统一;③已知任意的三个量都可以求出第四个量；⑤其他计算公式：W=I2Rt（多用于串联电路）， W=U2t/R（多用于并联电路）2. 电功率(P)：表示电流做功的快慢。
国际单位：瓦特(W)。
常用单位：千瓦（KW）①计算公式：P=W/t=UI（式中单位P→瓦(w)；W→焦（J）；t→秒(s)；U→伏(V)；I→安(A)）②利用公式计算时单位要统一：a.如果W用焦（J），t用秒(s)，则P的单位是瓦(w)；b.如果W用千瓦时（KW.h），t用小时（h），则P的单位是千瓦（KW）。
c.公式中各物理量必须满足“同一性”才能代入公式计算。
③其他计算公式：P=I2R （多用于串联电路），P=U2/R（多用于并联电路）④额定电压(U额)：用电器正常工作的电压。
专题三 电功率 家庭电路中考真题再现( ☞学用见P97~98 )探究规律对接中考命题点1电能、电功的计算( 必考 )1.( 2019·安徽第9题 )图示电路中,U =12 V,R 1=6 Ω,R 2=3 Ω,R 3=4 Ω。
当S 2断开、S 1闭合时,电阻R 1消耗的电功率为 8.64 W;当S 1、S 2都闭合时,6 s 内电流通过R 2产生的热量是 32 J 。
【解析】当S 2断开、S 1闭合时,R 1和R 3串联,此时电路中的电流I=UR1+R 3=12 V6 Ω+4 Ω=1.2 A,电阻R 1消耗的电功率P 1=I 2R 1=( ( A )2×6 Ω=8.64 W 。
当S 1、S 2都闭合时,为R 1和R 2并联后与R 3串联的电路。
R 1和R 2并联的总电阻R 12=R 1×R 2R 1+R 2=6 Ω×3 Ω6 Ω+3 Ω=2 Ω,电路中的总电阻R 总=R 12+R 3=2 Ω+4 Ω=6 Ω,电路中电流I'=UR 总=12 V6 Ω=2 A,R 1和R 2并联的电压U 12=I'×R 12=2 A×2 Ω=4 V ,所以6 s 内电流通过R 2产生的热量Q=W=U 122R 2×t =( 4 V )23 Ω×6 s=32 J 。
2.( 2018·安徽第5题 )图中R 1=4 Ω、R 2=6 Ω,把它们并联在U =3 V 的电路中,则R 1和R 2并联后的总电阻为 2.4 Ω;通电30 s,电阻R 1消耗的电能为 67.5 J 。
3.( 2018·安徽第8题 )某导体的电阻为20 Ω,当通过它的电流为2 A 时,则其1 min 产生的热量为 4800 J 。
4.( 2016·安徽第9题 )某电视机电功率为100 W,若每天使用4 h,则每月消耗的电能为 12 kW·h( 按30天计算 )。
5.( 2016·安徽第10题 )图中电源电压保持不变,灯泡标有“6 V 3 W ”字样,当开关S 闭合时,灯泡L 正常发光,电流表的示数为0.8 A,则电阻R = 20 Ω。
通电10 s,R 产生的热量为 18 J 。
【解析】由题图可知,灯泡和电阻并联,电流表测的是总电流。
当闭合开关S 时,灯泡L 正常发光,说明电源电压为灯泡的额定电压,即U =6 V,由P=UI 可知,灯泡中的电流I L =P 额U 额=0.5 A,根据并联电路的干路电流等于各支路电流之和可知,电阻中的电流I R =I-I L =0.8 A-0.5 A=0.3 A,所以电阻R 的阻值是R=6V0.3A=20 Ω;通电10 s 电阻R 产生的热量Q =UI R t =6 V×0.3 A×10 s=18 J 。
6.( 2015·安徽第7题 )当天空中空气的湿度很大、两块云之间的电压很高时,原先不导电的空气就会变成导体,强大的电流可在瞬间通过天空,形成闪电。
某次闪电的放电电流约1×104 A,电压约1.8×108 V,放电时间约0.01 s,则这次闪电释放的电能约 1.8×1010 J,合 5×103 kW·h 。
命题点2电功率的计算( 常考 )7.( 2018·安徽第22题 )一般家用电饭锅工作时有两种状态,分别是煮饭过程中的加热状态和米饭煮熟后的保温状态。
图示为该种电饭锅的电路原理图,图中R 1是一个电阻,R 2是加热用的电阻丝,U 为电源电压( R 1和R 2的阻值不随温度变化 )。
( 1 )请分析论证:当开关S 闭合时,电饭锅处于加热状态; ( 2 )要使R 2在保温状态时的功率是加热状态时的19,求R1R 2的值。
解:( 1 )S 闭合时,有P=U 2R 2S 断开时,有P'=(UR 1+R 2)2R 2 由P P '=(R 1+R 2R 2)2>1可知,P>P'所以开关S 闭合时,电饭锅处于加热状态。
( 说明:若写成P'=U 2R 1+R 2,通过相应的比较并得出正确的结论也可)( 2 )由题意可知,P'=19P则(U R 1+R 2)2R 2=19×U 2R 2可得R1R 2=28.( 2017·安徽第10题 )车床照明灯的额定电压是36 V,它正常工作时灯丝的电阻是24 Ω,则该照明灯正常工作时,消耗的电功率是 54 W,工作30 min,电流通过灯丝产生的热量是 9.72×104 J 。
9.( 2016·安徽第17题 )图中电源电压保持6 V 不变,灯泡L 标有“6 V 6 W ”字样,开关S 闭合后,在滑片P 从b 端向a 端滑动的过程中,下列说法正确的是( A )A.灯泡两端的电压不断增大B.通过灯泡的电流不断减小C.灯泡消耗的电功率不断减小D.灯泡消耗的电功率恒定不变【解析】由题图可知,灯泡与bP 部分并联后再与aP 部分串联,开关S 闭合后,滑片P 从b 端向a 端滑动的过程中,由于aP 部分的电阻越来越小,bP 部分的电阻越来越大,因此灯泡与bP 部分并联后的总电阻越来越大,此部分分得的电压越来越大,即灯泡两端电压越来越大,A 项正确;因为灯泡两端电压越来越大,所以灯泡中的电流越来越大,B 项错误;因为灯泡两端的电压增大、通过灯泡的电流增大,故灯泡消耗的电功率不断增大,C 、D 项错误。
10.( 2015·安徽第23题 )( 1 )如图甲,n 个相同的电阻R 并联,其总电阻可以用一个等效电阻R '表示( 如图乙 ),请根据并联电路中电流、电压的规律和欧姆定律推证:R '=1nR ; ( 2 )如图丙,A 、B 之间的电压U =220 V,通过导线为远处的M 、N 之间的用电器供电,由于距离很远,导线AM 和BN 的电阻不可忽略,它们的总电阻用图中的r 表示,r =4 Ω。
若M 、N 之间并联10个阻值为R =400 Ω的相同电阻,求通过导线AM 的电流大小;( 3 )试分析说明:在图丙的电路中,M 、N 之间并联的用电器越多,每一个用电器的实际功率越小。
解:( 1 )由欧姆定律可得,I=U R ',I 1=U 1R由并联电路中电流、电压的规律可得,I=nI 1,U=U 1 由上可得,U R '=n U R,故R'=1nR( 2 )M 、N 之间的等效电阻R'=1n R =110×400 Ω=40 Ω 通过导线AM 的电流I=UR '+r=22040+4A=5 A( 3 )M 、N 之间并联的用电器越多,其等效电阻R '越小;R'与r 串联,根据串联电路电压的规律,U 和r 一定,R'越小,M 、N 之间的电压U MN 越小;根据P=U MN 2R可得,每一个用电器的实际功率越小。
命题点3测量小灯泡的电功率( 常考 )11.( 2016·安徽第20题 )要求测量额定电压为2.5 V 小灯泡的电功率。
( 1 )按照电路图a,将图b 中的实物连接成实验电路。
【答案】如图所示( 2 )在电路连接过程中开关应处于断开状态;闭合开关前,要把滑动变阻器的滑片移到最右端( 根据你连接的实物电路选填“最右端”或“最左端”)。
( 3 )实验时某次电压表的示数为2.20 V,对应电流表示数如图c所示,则小灯泡此时的电功率为0.528W;要想测出小灯泡的额定电功率,接下来的操作是移动滑片,直到电压表的示数为2.5 V,记录对应的电流表示数。
12.( 2015·安徽第20题)某同学要测量一个额定电压为2.5 V的小灯泡的额定功率,电路图如图甲所示。
使用的电源电压约为6 V,滑动变阻器的规格“5 Ω 2 A”。
( 1 )闭合开关前,滑动变阻器的滑片P应移至b( 选填“a”或“b”)端。
( 2 )该同学将滑片移至正确位置后,闭合开关,观察到电压表的示数如图乙所示,此时小灯泡两端的电压为 2.9V。
为了保证小灯泡不被损坏,接下来应该进行的操作是断开开关。
( 3 )为了能测出这个小灯泡的额定功率,请你写出一条改进措施:减小电源电压( 或更换最大阻值更大的滑动变阻器,合理即可)。
名师考点精讲( ☞学用见P99~102 )学思结合高效突破考点一电能和电功典例1( 2019·合肥高新区模拟)小明家记录5月初电能表示数为1432.7度,电能表的部分示数及6月初的示数如图所示,下列说法正确的是( )A.电能表是测量用电器电功率的仪表B.此电能表适用于电流方向一秒钟改变50次的交流电路C.小明家5月初至6月初消耗的电能是105 kW·hD.若电能表转盘在10 min内转过250转,则用电器的总功率为1 kW【解析】电能表是测量用电器消耗电能多少的仪表,A项错误;频率为50 Hz的交变电流,周期T=0.02 s,一个周期内电流方向改变2次,所以在1 s时间内电流方向改变100次,B项错误;6月初,电能表的示数是1537.7 kW·h,5月初,电能表的示数是1432.7 kW·h,故小明家5月初至6月初消耗的电能是W=1537.7 kW·h-1432.7 kW·h=105 kW·h,C项正确;电能表的转盘转250转消耗的电能W=2502500kW·h=0.1 kW·h,该电能表上用电器的功率P=Wt=0.1kW·h16h=0.6 kW,D项错误。
【答案】C针对训练1.小明家中一周前、后电能表示数如图所示,小明家所在地区每度电的电费是0.5元,则本周小明家应付电费20元。
1度电可使一盏“220 V20 W”的灯正常工作50h;这盏灯正常工作10 h,电能表的铝盘转120转。
考点二电功率典例2( 2019·四川眉山)如图所示,电源电压恒为4 V,电压表量程为“0~3 V”,电流表量程为“0~0.6 A”,滑动变阻器规格为“20 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”的字样( 灯丝电阻不变)。
若通过小灯泡L的电流不超过额定电流,电流表、电压表不能超过量程,则移动滑动变阻器的滑片,下列说法中正确的是( )①电压表示数变化范围为1.5~3 V②滑动变阻器消耗的电功率变化范围为0.6~0.75 W③小灯泡的实际电功率变化范围为0.2~1.25 W④滑动变阻器连入电路的阻值变化范围为10~20 ΩA.①③B.②④C.③④D.①②【解析】由题图可知,小灯泡L 与滑动变阻器R 串联,电压表测滑动变阻器R 两端的电压,电流表测电路中的电流。
