中考物理复习专题练习 电功率家庭电路(1)

一、初中物理家庭电路故障的分析问题1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。

他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（）A．灯L1断路B．灯L1短路C．灯L2短路D．灯L2断路【答案】A【解析】【详解】由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

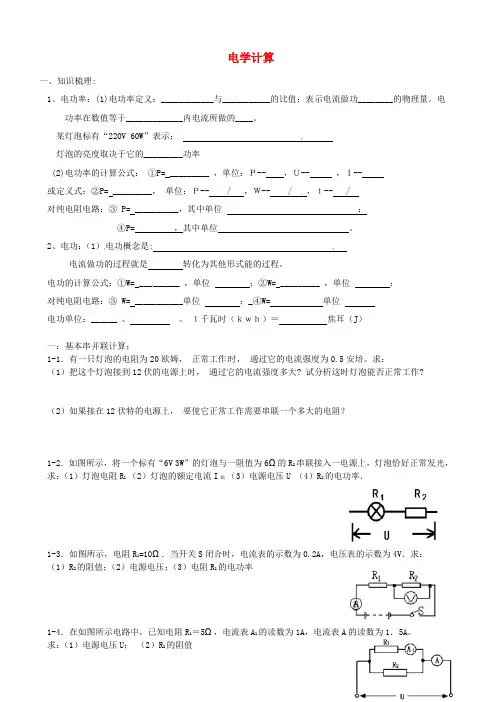

电学计算一、知识梳理:1、电功率：(1)电功率定义：____________与___________的比值；表示电流做功________的物理量。

电功率在数值等于_____________内电流所做的____。

某灯泡标有“220V 60W”表示：灯泡的亮度取决于它的_________功率(2)电功率的计算公式：①P= _________ ，单位：Ｐ-- ，Ｕ-- ，Ｉ--或定义式：②P= _________，单位：Ｐ-- / ，Ｗ-- / ，ｔ-- /对纯电阻电路：③ P= __________，其中单位；④P= ，其中单位。

2、电功：（1）电功概念是:电流做功的过程就是转化为其他形式能的过程。

电功的计算公式：①W= _________ ，单位；②W= _________ ，单位；对纯电阻电路：③ W= ___________单位；_④W= 单位电功单位：______ 、。

１千瓦时（ｋｗｈ）＝焦耳（J）一：基本串并联计算；1-1．有一只灯泡的电阻为20欧姆，正常工作时，通过它的电流强度为0.5安培。

求：（1）把这个灯泡接到12伏的电源上时，通过它的电流强度多大? 试分析这时灯泡能否正常工作?（2）如果接在12伏特的电源上，要使它正常工作需要串联一个多大的电阻？1-2．如图所示，将一个标有“6V 3W”的灯泡与一阻值为6Ω的R2串联接入一电源上，灯泡恰好正常发光，求：（1）灯泡电阻R1 （2）灯泡的额定电流I额（3）电源电压U （4）R2的电功率．1-3．如图所示，电阻R1=10Ω．当开关S闭合时，电流表的示数为0.2A，电压表的示数为4V．求：（1）R2的阻值；（2）电源电压；（3）电阻R1的电功率1-4．在如图所示电路中，已知电阻R1＝5Ω，电流表A1的读数为1A，电流表A的读数为1．5A。

求：（1）电源电压U；（2）R2的阻值1-5．图示电路中，电源电压保持不变，电阻R1的阻值为20Ω．当开关S1闭合、S2断开时，电流表示数为0．3A；当开关S1、S2均闭合时，电流表示数变为0．5A。

专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。

一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。

【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

中考物理专题复习易错题分析专练之电功率和生活用电学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次2．关于下列物理测量工具说法正确的是（）A．甲图中所测物体的长度为3.40cmB．乙图中电能表的读数为23865kW·hC．丙图中弹簧测力计只能在竖直方向上使用D．丁图中体温计是根据液体热胀冷缩原理制成的3．某电能表的表盘如图所示。

用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106JA．图甲中装置内的空气被压缩时内能减小 B ．图乙中电能表表示本月用电123.4kW·hC ．图丙中验电器的金属箔张开是由于同种电荷相互排斥D ．图丁中内燃机在做功冲程中将机械能转化为内能5．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R 1和R 2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则 （ ）C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W6．图甲是某型号热敏电阻R t的阻值随温度t变化的图像（已做近似处理）。

图乙是用R t做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.6 V~1.2 V之间调节，R0为100Ω的定值电阻。

该电路工作原理是∶将R t放入待测温度处，闭合开关，调节电源电压，使电路中电流保持2mA不变，可直接从温度计表盘上得出待测温度。

中考物理一轮复习专题练习——家用电热器（多档位问题）电功率综合计算1．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。

图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。

将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。

求（1）5～10min，电饭煲的功率。

（2）20～30min，电饭煲产生的总热量2．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．3．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]4．某型号的电饭煲有两档开关，如图所示，其中两个电阻分别为044R=Ω，2156R=Ω．档“2”是高温烧煮模式，档“1”是保温模式，电源电压为220V．（1）当电饭煲在档“2”模式下工作时，求电路消耗的总功率．（2）当电饭煲在档“1”模式下工和时，求通过R的电流．5．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）（1）求加湿器处于低档位置时的发热功率;（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?26．下图是普通家用两档电取暖器内部简化电路图，R 1、R 2为电热丝，且电阻阻值相同，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压U =220V ，求：（1）电取暖器处于高温档位时电路中的电流强度；（2）电路中R 1的阻值；（3）如果普通家庭生活用电的电费价格为每度0.55元，试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。

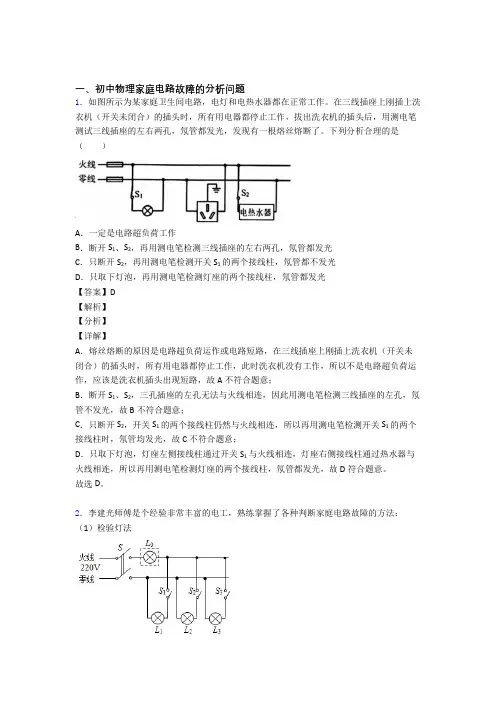

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。

故选D。

2．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。

家庭电路知识点一：家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2．家庭电路的连接：各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路,分为火线和零线,火线和零线之间220V的电压,火线和地线之间也有220V的电压,正常情况下,零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断,以便检测电路更换设备．安装在家庭电路的干路上,空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。

b．保险原理：当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝中电流等于或稍大于家庭电路的最大工作电流。

电路符号：d．连接：与所保护的电路串联,且一般只接在干路上．e．保险丝的额定电流是指电路能够工作的最大电流值。

(5)插座a．作用：连接家用电器,给可移动家用电器供电．b．安装：并联在家庭电路中,具体接线情况：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故．(6)用电器(电灯)、开关a．白炽灯是利用电流的热效应进行工作的,小功率的灯泡灯丝细而长,里面抽成真空．大功率的灯泡灯丝粗而短,且气压为0.1Pa,目的是平衡大气压对玻璃壳的压力,并阻止灯丝升华．灯泡长期使用会变暗,原因是灯丝升华变细,电阻变大,实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．b．灯泡的种类：螺丝口,卡口．螺丝口灯泡的螺旋接灯头的螺旋套,进而接零线；灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线；原因：防止维修触电．c．开关和用电器串联,控制用电器,如果开关短路用电器会一直工作,开关不能控制,但不会烧干路上的保险丝．(7)连接家庭电路时应注意的问题：①先确定火线和零线,然后在火线的干路上串联上熔断器,当电流过大时会自动熔断,以保护电路．②控制电灯的开关要接在火线上,并与电灯串联,当开关断开时,电路各部分都与火线断开,人接触到灯头等部位,也不会造成触电事故．③螺口灯泡的螺旋一定要接在零线上．因为正常情况下,零线是接地的,对地没有电压,所以在装卸灯泡时,人们不慎接触到灯泡的螺旋(与螺旋套相连),也不会发生触电事故．④电路中的插座如果是两孔插座,一定是左孔接零线,右孔接火线,要与电灯并联．如果是三孔插座,左孔接零线,右孔接火线,上端的孔接地．家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走,零线直接进灯座,火线先进保险盒,再过开关进灯座,三孔插座的接线方法一般是：左零右火上接地 .【例题1】如图是部分照明电路。

家庭电路中电流过大的原因知识点一：家庭电路中电流过大的原因1.家用电器的总功率过大；2.短路。

【例题1】家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。

造成家庭电路中电流过大的原因是（只填写一种即可）。

【答案】火线；短路（或用电器的总功率过大）。

【解析】（1）在家庭电路中,控制电灯的开关应该接在火线和灯泡之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,人接触灯泡时不会发生触电事故。

（2）家庭电路中电流过大的原因是短路或用电器总功率过大。

知识点二：保险丝的作用当通过保险丝的电流超过保险丝的额定电流时,保险丝熔断,从而切断电路,对电路有保护作用。

【例题2】保险丝在城乡家庭电路中仍然较为常用,以下关于保险丝的说法中正确的是（）A．只要电路里装了保险丝,就能起到保险作用B．选用额定电流越小的保险丝就越安全C．只有用适当的保险丝,才能既不妨碍供电,又能起到保险作用D．保险丝熔断时可用同样粗细的铜丝代替【答案】C【解析】家庭电路中为了防止电流过大对电路造成危险,在电路中接入保险丝。

保险丝的选择主要是根据家庭电路中线路能承载的电流,保险丝的规格不能超过导线的最大承载电流,否则对电路起不到保护作用。

保险丝的额定电流也不能选择太小,否则当使用较大功率用电器时,保险丝会熔断导致断电,引起用电的不便,所以要选择合适的保险丝才能既不妨碍供电,又能起到保险的作用。

更不能利用钢丝替代保险丝,因为铜丝的熔点高,当电路中电流超过导线的最大电流时,铜丝不会熔断,对电路起不到保护作用,容易引起危险。

一、选择题1．在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A．（1）和（2） B．（2）和（3）C．（1）和（3） D．（2）和（4）【答案】A【解析】家庭电路中电流过大,会引起家庭电路中空气开关跳闸。

《电功、电功率》专题训练例1一盏灯标有“36V40W”字样，将这盏灯接到某电路中，通过它的电流是1A，此时，这盏灯的电功率是________W．例2某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W．例3（天津市中考试题）电能表是测量________的仪表．1 kWh的电能可供标有“220V40W”的灯泡正常工作________h．例4一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W．例5（北京市中考试题）电阻R和灯泡L串联接到电压为10V的电路中，R＝10Ω，电路接通后，100s内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变．求：灯的额定电压．例6（广州市中考试题）有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是（）A．12 V3W B．12 V 1.5WC．9 V 3W D．9 V 1.5W例7有一盏小灯泡，当它与5Ω电阻串联后接15V电源上，灯恰好正常发光，这时灯的功率是10W．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值．例8（北京市朝阳区中考试题）将分别标有“6V9W”和“6 V3W”的两个灯泡L1、L2串联接在12 V电源上，则（）A．两灯都能正常发光B．灯L2可能被烧毁C．两灯都比正常发光时暗D．灯L1比灯L2亮例9（北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大例10如图，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小例11如图，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．例12 如图，当变阻器滑片从A 点滑到B 点时，R 1两端的电压比为2∶3，变阻器两端电压比U A ∶U B ＝4∶3．（电源电压不变） 求：I A ∶I B ，R A ∶R B ，P 1∶P 1′，P A ∶P B ，R 1∶R A例13 如图，已知R 1∶R 2＝2∶3，当S 2闭合，S 1、S 3断开时，R 1的功率为P 1，电路中总电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中总电流为I ∶I ′．（电源电压不变） 求：（1）第一种情况中U 1∶U 2（2）P 1∶P 1′，（3）I ∶I ′例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变）求：（1）电阻R 1和R 2的阻值；（2）电阻R 2上两次电功率的比值．例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源．．．．上．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙；（3）两灯电阻R 甲和R 乙．例16．如图所示电路中，灯L 1的电阻R 1是灯L 2的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1．求（1）灯L 1的额定功率；（2）电阻R 4的阻值．例17 如图所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1，消耗的电功率为P1；当只闭合开关S 2时，通过电阻R 2的电流是I 2,，电阻R 1消耗的功率为P 1’，电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2；当只闭合开关S 3时，电阻R 3消耗的功率是15W ，电阻R 1消耗的电功率为P1’’．求：（1）只闭合S 1时，R 1消耗的功率P 1； （2）只闭合S 3时，R 1消耗的功率P 1’’．例18．小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB 是一根阻值500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S ′是一个温度控制控制开关．当开关S ′闭合，开关S 接通C 点时，电阻丝每分钟放出的热量是Q 1；当S ′闭合，S 接通D 点时，电阻丝每分钟放出的热量是Q 2；当S ′断开时，电阻丝每分钟放出的热量是Q 3，此时测得C 、D 两点间的电压是33V ．图2—3—14（1）按大小排列出Q 1、Q 2和Q 3的顺序是: ________ ＞ ________ ＞ ________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U 和电热器处于保温状态时，每分钟放出的热量．例19 如图是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？（2）若要求在保温时电流通过电阻丝R0每分钟有60J的电能转化为内能，电阻R的阻值是多大？例20如图是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V，当居民楼内消耗的功率为44 kW的时候（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW增加到88kW，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施．例21将标有“6V 3W”的灯泡L1和标“4V 4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是（）A．12V B．8V C．10VD．16V例22将一个阻值是4 Ω的电热器放进质量是0.5kg的冷水中，通过电热器的电流是5A，且电热器放出的热量全部被水吸收，则7 min可使水温升高多少度？例23某电热饮水器上有A、B两根电热丝，将两根电热丝串联接在电源上，20 min可将饮水器中的水加热至沸腾；若将A单独接到同一电源上，同样使初温和质量相同的水加热至沸腾，需要8 min；若将B单独接在同样电源上，使初温和质量相同的水加热至沸腾，需要多长时间?（不计热损失）例24. 如图所示的电路中，当开关S1闭合，S2、S3断开时，R1消耗的功率为6瓦；再把开关S2闭合后，电路和消耗的总功率为9w，且电流表的示数增加了0.5A。

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。

故选B。

2．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。

(2)[2]如果L2所在支路完好无损，只闭合S， S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。

(3)[3]当只闭合S、S3时，L0正常发光，由于家庭电路电压为220V，L0额定电压为220V，则L0正常发光时说明电源电压全加在L0两端，可得L3短路。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭部分电路示意图。

在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。

以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。

故选C。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

中考物理《电功和电功率的计算》专项练习题(附有答案)一、计算题1．家用豆浆机主要由一个电热器(电热丝)R和一个电动机M带动的打浆器构成，内部电路简化图如图所示．制作豆浆的过程是先加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．请回答：(1) 豆浆机在额定电压下打浆，通过电动机的电流是多少？(2) 电热丝R的阻值是多大？(3) 如图所示是该豆浆机某次正常制作豆浆过程中电热器和电动机交替工作的图象.这次制作豆浆的过程中消耗的电能是多少kW·h？2．如图所示，电源电压保持不变，灯泡上标有“12V6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．(1)电源电压(2)将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？3．如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶，它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．4．如下图所示为一款智能恒温加热杯垫，它具有加热和保温两挡调温功能，当它处于保温挡时，能够使水温长期保持在60%左右，主要参数如下表所示。

求： 品名：恒温加热底座净重：235g额定电压：220V加热功率：16W保温功率：8W(1)用加热杯垫将500g 水由20℃加热到60℃需要2h ，则该杯垫的加热效率是多少？[()34.210J/kg c =⨯⋅水℃](2)1度电可以使该加热杯垫在保温状态下工作多少小时？5．在如图所示的电路中，电源电压恒定为6V ，定值电阻R 1阻值为10Ω，闭合开关S ，电流表的示数为0.9A 。

电功率考点一：电功电能1.下列说法正确的是（）A. 电流通过一段电路做的功越多，这段电路消耗的电能就一定越多B. 电流通过一段电路做的功越多，这段电路产生的热量就一定越多C. 电流通过一段电路做的功越多，电流做功的功率就一定越大D. 用电器两端的电压一定，通过电阻越小的用电器，消耗的电能就越多2.电能表接在家庭电路中是为了直接测量（）A. 电流B. 电压C. 电功D. 电功率3.两台电动机，其功率之比为2﹕3，做功时间相同，则消耗的电能之比为（）A. 1﹕ 1B. 2﹕ 3C. 4﹕9 D. 9﹕44.电饭煲、电水壶和电熨斗分别标有“220V 1000W”、“220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间，________ （选填“电饭煲”、“电水壶”或“电熨斗”）产生的热量最多．标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为________ kW •h= J。

5.利用家中电能表【220V、3A、3600revs/(kW·h)】,秒表和六盏阻值已知的白炽灯，家庭电路电压保持恒定。

设计一个实验，证明：“当电阻两端的电压及通电时间保持不变时，电流做功与电阻阻值成反比”。

请写出实验步骤和实验数据记录表格。

（1）实验步骤：（2）实验数据记录表格：考点二：电功率1.有两个灯泡，标有“6V3W”的字样，没有标记，测得L2电阻为6Ω，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和的电功率分别是( ) A. 12V，3W B. 12V， 1.5W C. 9V，3W D. 9V，1.5W2.一台电风扇的功率是50 W，它表示( )A. 1 s内做50 W的功B. 1 s内有50 J的电能转化为机械能C. 1 s内消耗电能50JD. 电流在1 s内做的功是50 W/s3.小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A. 该灯泡只能在220V电压下工作 B. 该灯泡的实际功率是40W不变C. 该灯泡每秒消耗的电能是40W D. 该灯泡正常发光时的功率是40W4.以下家用电器正常工作时，电功率大约为1kW的是（）A. 电视机B. 电冰箱C. 微波炉 D. 电风扇5.某家庭进行线路旧线改造后，将保险丝的规格由5A换成了8A，则该线路允许同时接入用电器的功率比原来增加了（）A. 2860 WB. 1760 WC. 660W D. 1100 W6.家用电冰箱正常工作时的电流大约是（）A. 1μ AB. 1AC. 1×103A D. 1mA7.有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是（）A. 甲灯最亮B. 乙灯最亮C. 丙灯最亮D. 一样亮8.将标有“220V 100W”的甲灯和标有“220V 200W”的乙灯串联在家庭电路中，比较两个灯泡的亮度（）A. 甲灯较亮B. 乙灯较亮C. 两灯一样亮D. 由于不知道灯泡两端电压，所以无法判断9.将标有“2.5V”字样的灯泡甲和“3.8V”字样的灯泡乙串联后接到电路中，两灯均正常发光，且乙灯比甲灯亮．则（）A. 通过乙灯的电流比通过甲灯的电流大B. 甲灯的电阻比乙灯的电阻大C. 甲灯的额定功率比乙灯的额定功率小D. 甲灯的实际电压比乙灯的实际电压大10.二灯L1和L2额定功率相同，但额定电压U1＞U2，下列说法正确的是（）A. 二灯正常发光时I2＜I1B. 二灯丝电阻R1＜R2C. 二灯串联使用时，实际功率P2＞P1D. 二灯并联使用时，实际功率P′2＞P′111.灯L1标有“5V 6W”字样，灯L2标有“6V 3W”字样，将它们串联后接在6V电源上，下列说法正确的是（）A. 灯L1的额定功率大于灯L2的额定功率B. 通过灯L1的电流大于通过灯L2的电流C. 灯L1的实际功率大于灯L2的实际功率D. 若两灯都发光，灯L1的亮度小于灯L2的亮度12.将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A. 电源电压为12V时，两只灯泡均能正常发光B. 两个灯泡发光时，灯泡L2比灯泡L1亮一些C. 灯泡发光时，电路中允许通过的最大电流为0.5AD. 灯泡L1正常发光时，灯泡L2的实际功率是1.5W13.把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A. 该电源的电压为24VB. 电路中的电流为2AC. 两灯泡的总功率为32WD. 灯L1的实际电压大于灯L2的实际电压14.下面是一位顾客与卖微波炉的售货员之间的一段对话．售货员说：“微波炉很省电，用它加热食物时花不了多少电费．”顾客说：“微波炉太费电，一使用微波炉家里的总开关就容易跳闸”关于他们的说法以下解释正确的是（）A. 售货员所说的微波炉“省电”是指微波炉消耗的电能少B. 售货员所说的微波炉“省电”是指微波炉的电功率小C. 顾客所说的微波炉“费电”是指微波炉的消耗的电能多D. 顾客所说的微波炉“费电”是指微波炉的电功率大15.在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。

中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)学校:___________班级：___________姓名：___________考号：___________ 1．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：（1）只闭合开关1S ，电锅正常工作，流过电路的电流；（2）开关1S 和2S 都闭合，正常工作15分钟，电路消耗的电能是多少度。

2．小明家安装了某品牌小厨宝，其加热电阻丝的规格为“220V2000W ”，水箱容积5L 。

（33110kg /m ρ=⨯水，()34.210J /kg c =⨯⋅水℃）正常工作时，问：（1）加热电阻丝的阻值？（2）若水箱内加满水，把水从5℃加热到65℃，加热时间至少多长？3．某品牌电煎锅的简化电路如图所示，它分为高、中、低三挡，最大功率为990W 。

S 为旋钮开关，转动S 可将开关分别调至0、1、2、3挡位置，与该挡的两个触点同时接通。

R 1、R 2、R 3为发热电阻，且阻值恒定。

将电煎锅接入220V 的家庭电路中，当开关S 旋至1挡时，电路的工作电流为1A ；当开关S 旋至2挡时，电路的功率为550W 。

某次用2挡烹饪中，用时1min 将质量为50g 、比热容为()34.010J/kg ⨯⋅℃的某种食物从20℃加热至119℃。

求：（1）电阻R 1、R 2、R 3的阻值；（2）该次烹饪中电煎锅加热食物的效率。

4．图甲是最大功率为1000W 的电煎锅，它分为高、中、低三挡。

图乙是其简化电路图，S 为总开关，S 0为调挡开关，转动S 0可将开关调至1、2、3位置。

R 1、R 2、R 3为发热电阻且阻值相等。

求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。

【食物的比热容取4.0×103J/（kg⋅℃）】5．如图是某电热锅内部简化电路图，电源电压恒为220V，R1、R2是电热丝，R1的阻值为55Ω。
