薄膜摆锤式冲击试验机FIT-01的测试原理与应用

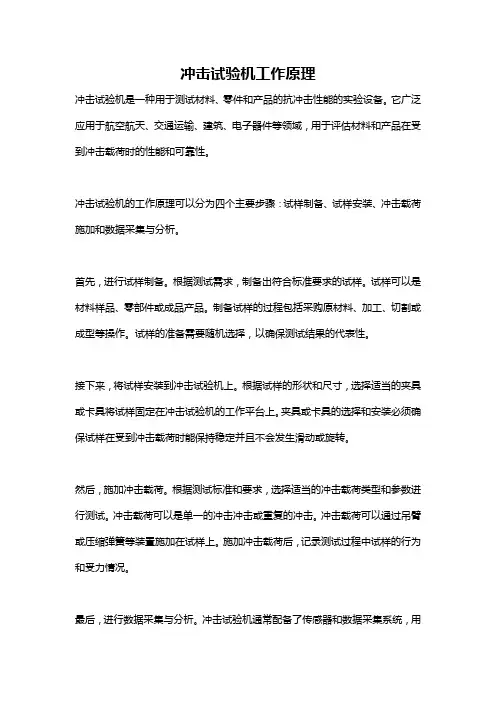

冲击试验机工作原理冲击试验机是一种用于测试材料、零件和产品的抗冲击性能的实验设备。

它广泛应用于航空航天、交通运输、建筑、电子器件等领域，用于评估材料和产品在受到冲击载荷时的性能和可靠性。

冲击试验机的工作原理可以分为四个主要步骤：试样制备、试样安装、冲击载荷施加和数据采集与分析。

首先，进行试样制备。

根据测试需求，制备出符合标准要求的试样。

试样可以是材料样品、零部件或成品产品。

制备试样的过程包括采购原材料、加工、切割或成型等操作。

试样的准备需要随机选择，以确保测试结果的代表性。

接下来，将试样安装到冲击试验机上。

根据试样的形状和尺寸，选择适当的夹具或卡具将试样固定在冲击试验机的工作平台上。

夹具或卡具的选择和安装必须确保试样在受到冲击载荷时能保持稳定并且不会发生滑动或旋转。

然后，施加冲击载荷。

根据测试标准和要求，选择适当的冲击载荷类型和参数进行测试。

冲击载荷可以是单一的冲击冲击或重复的冲击。

冲击载荷可以通过吊臂或压缩弹簧等装置施加在试样上。

施加冲击载荷后，记录测试过程中试样的行为和受力情况。

最后，进行数据采集与分析。

冲击试验机通常配备了传感器和数据采集系统，用于实时采集试样在冲击载荷下的力学响应。

这些传感器可以测量力、位移、速度等参数。

通过数据采集系统，可以记录和存储试验数据。

在试验完成后，可以对采集到的数据进行分析和评估，包括计算试样的最大冲击力、冲击动能、位移和应变等重要参数。

同时，还可以通过数据分析对试样的破裂点和破坏机制进行评估和分析。

总之，冲击试验机的工作原理包括试样制备、试样安装、冲击载荷施加和数据采集与分析。

通过这些步骤，可以评估材料和产品在受到冲击载荷时的性能和可靠性，提供科学依据为材料和产品的设计和开发提供科学依据。

摆锤冲击试验机原理摆锤冲击试验机是一种用于测试材料抗冲击性能的设备，它通过摆锤的自由落体运动，对被测材料进行冲击，从而评估其在受到冲击载荷时的性能表现。

摆锤冲击试验机原理的了解对于正确操作和准确解读试验结果至关重要。

摆锤冲击试验机的原理基于能量守恒定律和动能转化原理。

在进行冲击试验时，摆锤的势能会转化为被测材料的变形能和破坏能，通过测量这些能量的变化，可以评估材料的抗冲击性能。

首先，摆锤冲击试验机通过提升摆锤至一定高度，使其具有一定的势能。

在试验开始时，摆锤被释放，自由落体下落，当摆锤与被测样品接触时，其势能会转化为冲击能量，对样品施加冲击载荷。

被测样品会因此发生变形、破裂或损坏，其变形能和破坏能将消耗掉摆锤的动能。

其次，摆锤冲击试验机会通过传感器和数据采集系统来监测冲击过程中的各种参数，如冲击力、变形量、破坏形态等。

这些数据将被记录下来，并用于后续的分析和评估。

最后，根据摆锤的质量、下落高度、冲击能量以及被测样品的变形和破坏情况，可以计算出材料的吸收能量、残余能量等指标，从而评估材料的抗冲击性能。

摆锤冲击试验机原理的理解对于正确操作试验设备、合理设计试验方案、准确解读试验结果至关重要。

只有深入理解试验原理，才能更好地利用摆锤冲击试验机进行材料性能评估和产品质量控制。

总之，摆锤冲击试验机原理是基于能量守恒定律和动能转化原理的，通过摆锤的自由落体运动，对被测材料进行冲击，从而评估其在受到冲击载荷时的性能表现。

通过对冲击过程中的各种参数进行监测和记录，可以计算出材料的吸收能量、残余能量等指标，从而评估材料的抗冲击性能。

对摆锤冲击试验机原理的深入理解，有助于正确操作试验设备、合理设计试验方案、准确解读试验结果，从而更好地进行材料性能评估和产品质量控制。

摆锤冲击试验原理摆锤冲击试验是一种常用的材料力学性能测试方法，通过对材料进行冲击试验，可以评估材料的韧性和抗冲击能力。

本文将介绍摆锤冲击试验的原理及其在材料研究中的应用。

摆锤冲击试验是一种动态加载试验方法，其原理是利用摆锤的动能对试样进行冲击。

在试验中，摆锤被提升到一定高度，然后释放，摆锤在重力作用下下落，最终击中试样。

试样受到冲击后，会发生变形或破裂，通过对试样的变形情况进行观察和测量，可以评估材料的抗冲击性能。

摆锤冲击试验通常包括冲击能量、冲击速度和试样几个重要参数。

冲击能量是指摆锤释放时具有的动能，它取决于摆锤的质量和下落高度。

冲击速度是指摆锤击中试样时的速度，它与摆锤的下落高度和试样的形变特征有关。

试样的几何形状和材料特性也会对冲击试验结果产生影响。

摆锤冲击试验在材料研究中具有重要的应用价值。

首先，它可以用来评估材料的韧性。

在冲击试验中，试样受到冲击后会发生塑性变形或破裂，通过观察试样的变形情况，可以了解材料的韧性水平。

其次，摆锤冲击试验可以用来比较不同材料的抗冲击能力。

通过对不同材料进行冲击试验，可以评估它们在受到外部冲击时的表现差异，为材料选择和设计提供参考依据。

此外，摆锤冲击试验还可以用来研究材料的断裂机制和变形行为，为材料的改进和优化提供理论支持。

在进行摆锤冲击试验时，需要注意以下几点。

首先，试验过程中要确保试样的几何尺寸和质量符合标准要求，以保证试验结果的可靠性和可比性。

其次，要严格控制试验条件，包括摆锤的下落高度、试样的固定方式和冲击试验环境等，以减小试验误差。

最后，要对试验数据进行准确的记录和分析，以得出科学可靠的结论。

总之，摆锤冲击试验是一种重要的材料力学性能测试方法，它可以评估材料的韧性和抗冲击能力，为材料研究和应用提供重要参考。

在进行摆锤冲击试验时，需要严格控制试验条件，确保试验结果的可靠性和可比性。

摆锤冲击试验在材料研究中具有广泛的应用前景，将为材料的改进和优化提供重要支持。

三泉中石sumspring

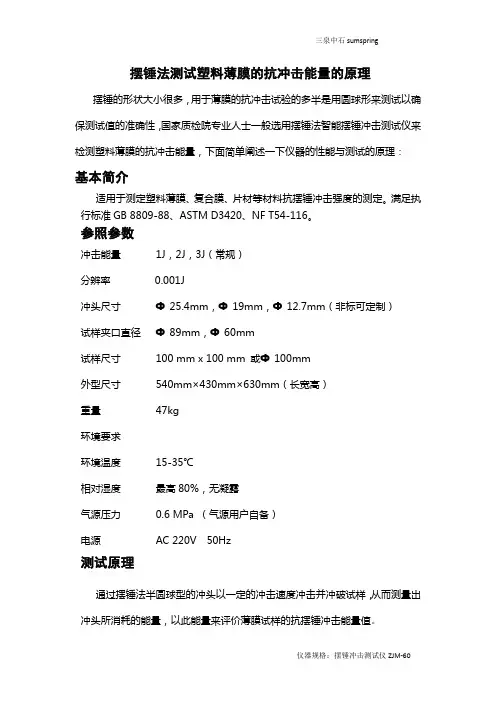

摆锤法测试塑料薄膜的抗冲击能量的原理
摆锤的形状大小很多，用于薄膜的抗冲击试验的多半是用圆球形来测试以确保测试值的准确性，国家质检院专业人士一般选用摆锤法智能摆锤冲击测试仪来检测塑料薄膜的抗冲击能量，下面简单阐述一下仪器的性能与测试的原理：
基本简介
适用于测定塑料薄膜、复合膜、片材等材料抗摆锤冲击强度的测定。

满足执行标准GB 8809-88、ASTM D3420、NF T54-116。

参照参数
冲击能量1J，2J，3J（常规）
分辨率0.001J
冲头尺寸Ф25.4mm，Ф19mm，Ф12.7mm（非标可定制）
试样夹口直径Ф89mm，Ф60mm
试样尺寸100 mm x 100 mm 或Ф100mm
外型尺寸540mm×430mm×630mm（长宽高）
重量47kg
环境要求
环境温度15-35℃
相对湿度最高80%，无凝露
气源压力0.6 MPa （气源用户自备）
电源AC 220V 50Hz
测试原理
通过摆锤法半圆球型的冲头以一定的冲击速度冲击并冲破试样，从而测量出冲头所消耗的能量，以此能量来评价薄膜试样的抗摆锤冲击能量值。

仪器规格：摆锤冲击测试仪ZJM-60。

摆锤冲击试验机的工作原理1.初始位置：摆锤处于其最高位置，试样夹紧装置将试样固定在摆锤下方的工作台上。

2.释放和落锤：将摆锤从最高位置释放，由于重力作用，摆锤开始向下运动。

摆锤与试样相撞后，能量开始转化，并产生冲击力。

3.冲击过程：当摆锤与试样相撞后，试样会受到冲击力的作用，发生变形或断裂。

摆锤由于与试样碰撞而减速，能量由摆锤转移到试样中。

4.衡量：冲击过程结束后，试样的破坏程度会被衡量。

可以通过测量摆锤与试样碰撞前后的速度差来计算冲击能量。

根据能量守恒定律，摆锤释放时具有的势能转变为试样的变形能和破坏能量。

而冲击能量可以通过试样的变形量和摆锤高度计算得出。

能量守恒定律可以用以下方程式表示：mgh = 1/2mv^2 + E其中m是摆锤的质量，g是重力加速度，h是摆锤的高度，v是摆锤与试样碰撞后的速度差，E是试样的变形和破坏能量。

根据动量守恒定律，系统总动量在冲击前后保持不变。

摆锤和试样的动量之和为零。

动量守恒定律可以用以下方程式表示：mv = mu其中u是试样运动前的速度，v是摆锤与试样碰撞后的速度差。

根据能量守恒和动量守恒定律，我们可以计算冲击试验中的各个参数，比如冲击能量、冲击力等。

这些参数可以对材料的抗冲击性能进行评估。

此外，摆锤冲击试验机的工作原理还涉及一些其他因素的考虑，比如减震装置的设计和试样夹紧装置的稳定性等。

这些因素可以通过精确的设计和优化来提高试验的准确性和可靠性。

总的来说，摆锤冲击试验机的工作原理基于能量守恒和动量守恒定律，通过测量冲击前后的能量和动量变化来评估材料的抗冲击性能。

这种试验机广泛应用于工程材料、建筑材料、金属材料等领域，对于材料性能的研究和产品设计都起到了重要的作用。

摆锤式冲击试验机摆锤式冲击试验机是一种用于测试材料在冲击作用下的性能及强度的设备。

该试验机通过提供标准化的冲击载荷，可以评估材料的抗冲击能力，从而为产品设计和材料选择提供重要参考依据。

工作原理摆锤式冲击试验机主要由摆锤、支架、试样夹具以及数据采集系统等组成。

在进行试验时，摆锤被提升到一定高度，然后释放，摆锤在重力的作用下向下摆动并撞击在试样上，对试样施加冲击载荷。

试验机通过测量试样在冲击过程中的变形、破裂或变化，来评估材料的抗冲击性能。

应用领域摆锤式冲击试验机广泛应用于各种领域，如航空航天、汽车工业、建筑材料、电子产品等。

在航空航天领域，摆锤式冲击试验机可用于测试航天器的抗冲击性能，以确保航天器在各种极端环境下的安全性能。

在汽车工业中，摆锤式冲击试验机可用于评估汽车零部件的抗冲击能力，保障汽车在碰撞事故时的安全性能。

操作注意事项在使用摆锤式冲击试验机时，需要严格按照操作规程进行操作，确保试验过程的安全和准确性。

操作人员应遵循以下注意事项：•在进行试验前，检查试验机的各个部件是否正常运转，如有异常应及时处理；•按照试验标准要求准备试样并正确安装在试验夹具上；•设置合适的冲击载荷和试验参数，确保试验的准确性；•在试验过程中，随时监测并记录试样的变化和试验数据；•在试验结束后，仔细分析试验结果，评估材料的性能，并制定相应的改进方案。

结论摆锤式冲击试验机作为一种重要的材料性能测试设备，在产品设计和质量控制中起着至关重要的作用。

通过对材料的抗冲击性能进行评估，可以帮助制造商提高产品的质量和安全性，满足市场和用户的需求。

同时，科学合理地使用摆锤式冲击试验机，也将为材料研究和开发提供重要的技术支持。

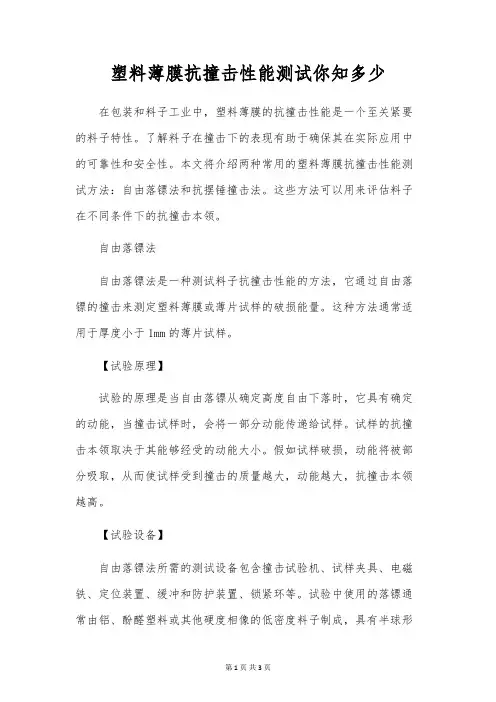

塑料薄膜抗撞击性能测试你知多少在包装和料子工业中，塑料薄膜的抗撞击性能是一个至关紧要的料子特性。

了解料子在撞击下的表现有助于确保其在实际应用中的可靠性和安全性。

本文将介绍两种常用的塑料薄膜抗撞击性能测试方法：自由落镖法和抗摆锤撞击法。

这些方法可以用来评估料子在不同条件下的抗撞击本领。

自由落镖法自由落镖法是一种测试料子抗撞击性能的方法，它通过自由落镖的撞击来测定塑料薄膜或薄片试样的破损能量。

这种方法通常适用于厚度小于1mm的薄片试样。

【试验原理】试验的原理是当自由落镖从确定高度自由下落时，它具有确定的动能，当撞击试样时，会将一部分动能传递给试样。

试样的抗撞击本领取决于其能够经受的动能大小。

假如试样破损，动能将被部分吸取，从而使试样受到撞击的质量越大，动能越大，抗撞击本领越高。

【试验设备】自由落镖法所需的测试设备包含撞击试验机、试样夹具、电磁铁、定位装置、缓冲和防护装置、锁紧环等。

试验中使用的落镖通常由铝、酚醛塑料或其他硬度相像的低密度料子制成，具有半球形的头部和一根圆柄，圆柄用于安装和卸载砝码。

【测试方法】实在的测试步骤包含将试样夹紧在环形夹具之间，加上适当的砝码，提升自由落镖到规定的高度，然后释放自由落镖，使其自由下落撞击试样。

假如试样未破损，可以重新测试。

试验结束后，依据试样的破损率计算抗撞击强度。

抗摆锤撞击法抗摆锤撞击法是另一种常用的测试塑料薄膜抗撞击性能的方法，它通过使用摇摆的锤头来撞击试样来评估其抗撞击本领。

这种方法适用于撞击破损质量大于50g的料子。

【试验原理】在抗摆锤撞击法中，试样被固定在一个特定的位置，而摇摆的锤头被释放，击中试样。

试样的抗撞击性能取决于它能够经受的撞击力。

【试验设备】抗摆锤撞击法所需的测试设备包含摆锤撞击试验机、试样夹具、摆锤系统和撞击锤头。

试验机的设计允许锤头以确定速度摇摆，并撞击试样。

【测试方法】测试方法涉及将试样夹紧在夹具中，然后释放摇摆的锤头，使其摇摆并撞击试样。

摆锤冲击试验机的工作原理
摆锤是整个试验机的核心组件，它由电机、传动系统、摇臂和摆锤头组成。

电机通过传动系统给摆锤提供动力，摆锤头所产生的冲击力通过摇臂传递给试样。

摆锤台是用于支撑试样和固定传感器的结构。

摆锤台上通常设有试样夹紧装置，可以确保试样在试验过程中的稳定性和准确度。

试样安装和传感器是为了测量冲击过程中试样所受力和变形而设计的部分。

试样安装包括试样夹具和传感器安装座。

试样夹具可以根据试样的尺寸和形状进行调整，以确保试样正确地安装在摆锤台上。

传感器安装座则用于安装力传感器、位移传感器等用于测量试样受力和变形的传感器。

1.准备试样：根据需要，制备符合标准规定的试样，并根据试样的尺寸和形状调整试样夹具。

2.安装试样：将试样夹具固定在摆锤台上，并确保试样的位置和方向正确。

3.设置试验参数：根据试验要求设置试验参数，如冲击质量、冲击角度和冲击速度等。

4.启动试验机：启动电机，通过传动系统给摆锤提供动力。

摆锤头开始运动，并通过摇臂提供冲击力。

5.冲击过程：冲击力作用下，摆锤头与试样发生碰撞。

试样受到冲击力的作用，产生变形和损伤。

6.采集数据：通过传感器测量和记录冲击过程中的力、位移和时间等数据。

7.结果分析：根据采集到的数据，对试样的冲击性能和耐久性进行分析和评估。

8.结束试验：试验完成后，停止试验机并将试样取下，进行后续的分析和处理。

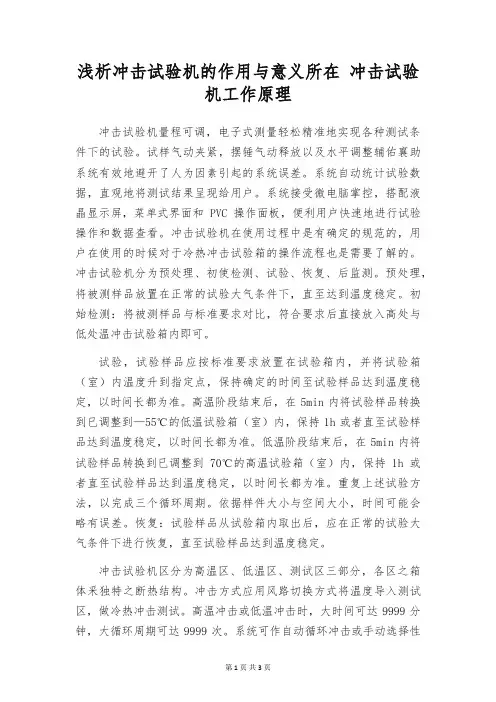

浅析冲击试验机的作用与意义所在冲击试验机工作原理冲击试验机量程可调，电子式测量轻松精准地实现各种测试条件下的试验。

试样气动夹紧，摆锤气动释放以及水平调整辅佑襄助系统有效地避开了人为因素引起的系统误差。

系统自动统计试验数据，直观地将测试结果呈现给用户。

系统接受微电脑掌控，搭配液晶显示屏，菜单式界面和PVC操作面板，便利用户快速地进行试验操作和数据查看。

冲击试验机在使用过程中是有确定的规范的，用户在使用的时候对于冷热冲击试验箱的操作流程也是需要了解的。

冲击试验机分为预处理、初使检测、试验、恢复、后监测。

预处理，将被测样品放置在正常的试验大气条件下，直至达到温度稳定。

初始检测：将被测样品与标准要求对比，符合要求后直接放入高处与低处温冲击试验箱内即可。

试验，试验样品应按标准要求放置在试验箱内，并将试验箱（室）内温度升到指定点，保持确定的时间至试验样品达到温度稳定，以时间长都为准。

高温阶段结束后，在5min内将试验样品转换到已调整到—55℃的低温试验箱（室）内，保持1h或者直至试验样品达到温度稳定，以时间长都为准。

低温阶段结束后，在5min内将试验样品转换到已调整到70℃的高温试验箱（室）内，保持1h或者直至试验样品达到温度稳定，以时间长都为准。

重复上述试验方法，以完成三个循环周期。

依据样件大小与空间大小，时间可能会略有误差。

恢复：试验样品从试验箱内取出后，应在正常的试验大气条件下进行恢复，直至试验样品达到温度稳定。

冲击试验机区分为高温区、低温区、测试区三部分，各区之箱体釆独特之断热结构。

冲击方式应用风路切换方式将温度导入测试区，做冷热冲击测试。

高温冲击或低温冲击时，大时间可达9999分钟，大循环周期可达9999次。

系统可作自动循环冲击或手动选择性冲击并可设定二区或三区冲击及冷冲热冲启始。

冷却采二元冷冻系统，降温效果快速，冷却方式为风冷式或水冷式两种。

可连接电脑，记录仪仅为选购件。

接受彩色中英文LCD触控式图控操作介面，操作简易。

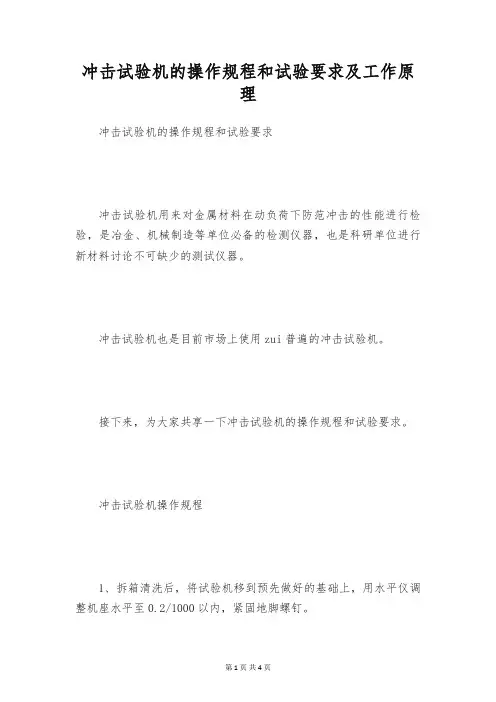

冲击试验机的操作规程和试验要求及工作原理冲击试验机的操作规程和试验要求冲击试验机用来对金属材料在动负荷下防范冲击的性能进行检验，是冶金、机械制造等单位必备的检测仪器，也是科研单位进行新材料讨论不可缺少的测试仪器。

冲击试验机也是目前市场上使用zui普遍的冲击试验机。

接下来，为大家共享一下冲击试验机的操作规程和试验要求。

冲击试验机操作规程1、拆箱清洗后，将试验机移到预先做好的基础上，用水平仪调整机座水平至0.2/1000以内，紧固地脚螺钉。

2、检查各部零件是否完整无损，转动零件应快捷。

3、接上三相四线制50赫，380伏电源。

4、将按钮盒的插销插入插座。

5、接通电源开关，指示灯应亮，讯号装置的伺服电机应反时针转动（从工作位置看）。

6、按手控盒上的开关拨到“开”位置，按动“取摆”按钮，主电机应转动，（此时若发觉摆锤顺时针转动，应停车，更改电源相位），电磁离合器应吸合，动力传至阻尼杆，微动开关应处于放松状态，此时主电动机应停转，电磁离合器就脱开，保险销伸出，摆锤靠自重挂在挂脱机构上。

需要冲击时，首先按动“退销”按钮，然后再按动“冲击”按钮。

当按动冲击按钮时，阀用电磁铁通电，顶动挂摆机构脱摆，摆锤就落摆冲击→自动扬摆→挂摆，保险销伸出，当需要放摆时；按住“放摆”按钮，保险销退回，阀用电磁铁通电，顶动挂脱摆机构向下转动，电磁离合器吸合，主电机转动，摆锤顺时针方向回转，当转至铅垂位置时，放开按钮即可停摆。

7、查空击指针回零：摆锤位于垂直向下静止位置时，调整拨子的位置，将指针指准300（150）J刻线，后经取摆、冲击后（不放冲击试样）指针应指在0刻线处。

8、摩擦损失的检测此为摩擦所致的能量损失的检查。

指针、拨针位置调好后，先按“取摆”按钮，取摆→挂摆，再按“退销”按钮，然后按住“冲击”按钮（或钮子开关拨向“关”），使摆锤来回空摆。

当次摆到较高位置时，用手快速地将指针拨回到标度盘的左极限位置，（注意不要触及拨针和摆锤），待摆锤第二次重新将指针推到标度盘的右边后；即可记下此时指针所指示的数值，两次之差（次应为零）除以2；即为冲击摆在一次摇摆过程中消耗的摩擦阻力的能量，对于300焦耳摆锤能量损失不应大于1.5焦耳,对于150焦耳摆锤能量损失不大于0.75焦耳。

一、产品简介：摆锤冲击试验机操作简单工作效率高，扬摆、冲击、放摆电器控制，并能利用冲断试样后的剩余能量自动扬摆作好下次试验准备，特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造等行业。

二、原理：摆锤冲击试验机的原理就是能量守恒定律，按照摆锤打断冲击试样后损失多少计算冲击功。

但是这种试验方法天生就有一个缺点，不能像拉伸试验机那样直接显示里和位移的曲线，因为我们测量出来的结果只能是冲击功，冲击功是能量单位，他的单位是焦耳，而能量的公式是：W =FS 即冲击功=力*位移，所以这两个变量无论哪一个发生变化都回引起冲击功的变化，尤其是位移。

所以冲击功这一数值不能直接说明材料的韧性如何，不能描述材料在打击过程中产生的变化，只能作为一个参考。

为了解决这个问题人们发明了仪器化冲击试验方法.三、技术特点：1、摆锤冲击试验机的主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型；2、冲击刀采用螺钉安装固定，更换简单方便；3、试样简支梁式支承；4、主机装有安全防护销，并且配备了安全防护网；5、摆锤冲击试验机为半自动控制，扬摆、挂摆、冲击、放摆均为电气控制，并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备，特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门；四、技术指标：1、冲击能量：300J（大锤） 150（小锤）2、冲击速度：5.2m/s3、摆锤预扬角：150°4、试样支座跨距：40mm5、摆锤冲击试验机的支座钳口圆角：R1.0~1.5mm6、冲击刀刃圆角：R2.0~2.5mm R8mm7、摆锤中心至冲击点距离：750mm8、标准试样尺寸：10×10(7.5或5)×55mm9、摆锤力矩： M=160.7695N.m 80.3848N.m10、电源和功率：三相四线 50Hz 380V 180W11、外形尺寸：约2100×650×1900mm12、摆锤冲击试验机的角度准确度： 0.1°13、重量：约500Kg济南铂鉴冲击试验机分为：手动摆锤式冲击试验机、半自动冲击试验机、数显冲击试验机、微机控制冲击试验机、非金属冲击试验机。

摆锤式冲击试验机的原理
摆锤式冲击试验机是由一锤头和一杆组成的机械控制装置，它可以产生任意方向的强力冲击以模拟实践工况的冲击，其运行原理是：
1、将模具固定在横梁上，按一定的间隔放置未固定的锤头，通过可调整的底座、调节杆将锤头固定在横梁上；
2、按照程序要求的冲击强度，调节发动机的转速调节中心位置，控制锤头运动速度，使它在一定位置上瞬间停止；
3、当锤头运动到预定位置时，锤头突然停止运动，产生冲击力，模具受到冲击，从而测试出其耐冲击强度；
4、使用仪表接收和记录运动中经历的力的大小，并以此来检验样品是否达到要求的质量标准。

摆锤式冲击试验机原理
摆锤式冲击试验机是一种常用的测试仪器，用于测量材料和结构的抗冲击能力。

其工作原理如下：
首先，将待测试样品固定在试验机的台面上。

然后，通过机械装置将一根锤子或重物提升到一定高度并释放。

锤子在重力的作用下，由静止状态开始向下运动，最终与待测试样品发生碰撞。

试验机通过测量锤子在与样品发生碰撞前后的动能差来评估样品的抗冲击能力。

在碰撞前，锤子具有一定的动能，由其质量和运动速度决定。

在碰撞后，样品吸收了一部分或全部锤子的动能，使其减小或停止运动。

试验机通常会测量碰撞前后的速度差或变形程度。

速度差越小，样品的抗冲击能力越强。

变形程度越小，意味着样品的结构更加牢固，可以吸收更多的冲击能量。

为了保证测试的准确性，试验机会进行多次重复测试，并取平均值，以排除操作误差和随机因素的影响。

此外，试验机还会根据待测试样品的性质和需求，调整锤子的质量和释放高度，以保证测试的有效性。

摆锤式冲击试验机能够广泛应用于各种材料和结构的冲击性能测试，如金属材料、塑料材料、建筑材料等。

它在材料研究、制造和设计领域具有重要的作用，能够帮助人们评估和改进产品的质量和可靠性。

一、实验目的本次实验旨在通过抗摆锤冲击试验，测定薄膜塑料在不同条件下的抗冲击性能，分析冲击强度与材料性质、试验条件等因素之间的关系，为薄膜塑料的应用提供实验依据。

二、实验原理抗摆锤冲击试验是一种常用的力学性能测试方法，通过模拟实际使用过程中可能遇到的冲击载荷，测定材料在冲击载荷作用下的断裂强度和变形能力。

实验中，将薄膜试样放置在冲击仪的夹具中，通过摆锤释放能量对试样进行冲击，记录试样断裂时的能量损失，从而得到冲击强度值。

三、实验材料与设备1. 实验材料：聚乙烯（PE）薄膜、聚丙烯（PP）薄膜、聚氯乙烯（PVC）薄膜。

2. 实验设备：Labthink兰光FIT-01电脑控制的抗摆锤冲击仪、试样制备工具、天平、游标卡尺等。

四、实验方法与步骤1. 试样制备：根据GB/T 8809-2015标准，制备尺寸为100mm×100mm的薄膜试样，数量不少于10个。

试样应无气泡、折痕或其他明显的缺陷。

2. 试验参数设置：根据实验要求，选择合适的试验方法（A法或B法），确定冲头直径、夹具内圈直径等参数。

3. 试验过程：a. 将试样放置在冲击仪的夹具中，确保试样平整、紧贴夹具。

b. 设置试验参数，包括摆锤角度、冲击速度等。

c. 启动冲击仪，使摆锤释放能量对试样进行冲击。

d. 记录试样断裂时的能量损失，计算冲击强度值。

4. 数据处理：计算不同材料、不同厚度、不同试验方法下的冲击强度值，并进行统计分析。

五、实验结果与分析1. 不同材料冲击强度对比：通过实验，发现PE薄膜的冲击强度高于PP薄膜和PVC薄膜，说明PE薄膜的抗冲击性能较好。

2. 不同厚度冲击强度对比：实验结果表明，薄膜厚度增加，冲击强度也随之增加，说明薄膜的抗冲击性能与厚度成正比。

3. 不同试验方法冲击强度对比：A法试验得到的冲击强度值高于B法，说明A法更适用于测定薄膜的抗冲击性能。

六、结论1. 薄膜塑料的抗冲击性能与其材料性质、厚度、试验方法等因素有关。

医药包装薄膜抗摆锤冲击试验仪设备工艺原理医药包装薄膜抗摆锤冲击试验仪是用于测试薄膜材料抗冲击性能的测试设备，常用于医药行业中药品包装材料的质量检测工作中。

本文将对此设备的工艺原理进行详细介绍。

设备结构医药包装薄膜抗摆锤冲击试验仪主要由下面几个部分组成：1.底座：支撑整个设备的稳定性。

2.摆锤支架：安装被测试的薄膜材料以及摆锤。

3.摆锤：模拟物体在运输和存储过程中受到的冲击力。

4.工作台：承载摆锤运动所需要的轨道。

5.电机系统：驱动摆锤运动，提供冲击能量。

6.测量系统：用于记录被测样品受到的冲击力，如压力传感器、CCD相机等。

工艺流程医药包装薄膜抗摆锤冲击试验仪的工艺流程大致如下：1.将被测样品固定在摆锤支架上。

2.确定冲击能量大小和冲击点位置。

3.启动电机系统，使摆锤运动，并向被测样品施加冲击力。

4.同步启动测量系统，记录样品受到的冲击力大小。

5.结束试验，拆下被测样品，将数据整理记录。

工艺原理医药包装薄膜抗摆锤冲击试验仪的原理是运用牛顿第二定律（力等于质量乘以加速度）进行测试，通过测量摆锤作用于样品的冲击力大小，来评价薄膜材料的抗冲击性能。

设摆锤质量为 m，将其释放，假设该系统没有摩擦损耗，则摆锤在触碰测试样品时的动能全部转化为能量（W）被样品吸收，转化公式如下：W=½mv²其中，v为摆锤触碰样品时的速度。

因此，可以根据摆锤质量、振幅以及材料等因素设定不同的能量输入，然后测量被测试样品受到的冲击力大小，来分析材料的抗冲击性能。

适用范围医药包装薄膜抗摆锤冲击试验仪主要适用于医药行业中诸如药品包装材料、皮肤敷料、透明瓶盖等的薄膜材料的抗冲击性能测试。

结语通过以上对医药包装薄膜抗摆锤冲击试验仪设备工艺原理的介绍，相信大家对这一设备有了更加全面地了解。

在医药行业的生产中，对于材料的抗冲击需求非常高，这一设备可以帮助检测样品的质量，以确保产品的安全和稳定性。
