JJG 145摆锤冲击试验机检定规程

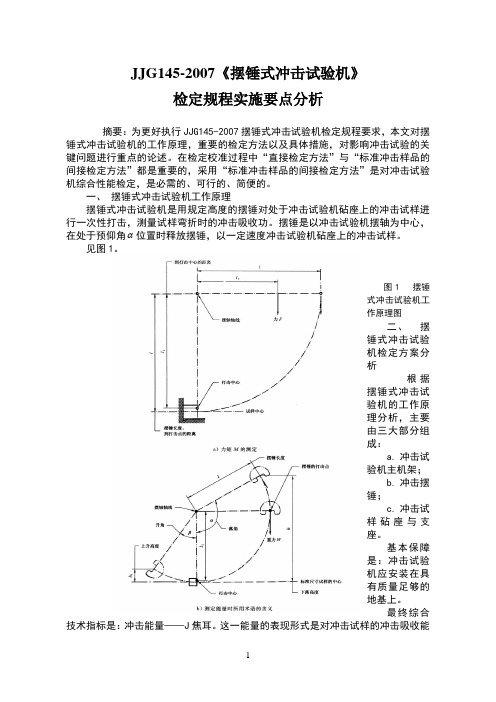

JJG145-2007《摆锤式冲击试验机》检定规程实施要点分析摘要：为更好执行JJG145-2007摆锤式冲击试验机检定规程要求，本文对摆锤式冲击试验机的工作原理，重要的检定方法以及具体措施，对影响冲击试验的关键问题进行重点的论述。

在检定校准过程中“直接检定方法”与“标准冲击样品的间接检定方法”都是重要的，采用“标准冲击样品的间接检定方法”是对冲击试验机综合性能检定，是必需的、可行的、简便的。

一、摆锤式冲击试验机工作原理摆锤式冲击试验机是用规定高度的摆锤对处于冲击试验机砧座上的冲击试样进行一次性打击，测量试样弯折时的冲击吸收功。

摆锤是以冲击试验机摆轴为中心，在处于预仰角 位置时释放摆锤，以一定速度冲击试验机砧座上的冲击试样。

见图1。

图1 摆锤式冲击试验机工作原理图二、摆锤式冲击试验机检定方案分析根据摆锤式冲击试验机的工作原理分析，主要由三大部分组成：a. 冲击试验机主机架；b. 冲击摆锤；c. 冲击试样砧座与支座。

基本保障是：冲击试验机应安装在具有质量足够的地基上。

最终综合技术指标是：冲击能量——J焦耳。

这一能量的表现形式是对冲击试样的冲击吸收能量。

它指示了冲击试验机冲击试样的能量，以及冲击试验机的能量传递给冲击试样准确的程度。

为此，对摆锤式冲击试验机的检定，最为重要的是：考核整机性能、整机刚度、安装质量（地基的合理性）。

摆锤式冲击试验机的检定按JJG145要求，冲击试验机的检定分为首次检定，其中包括直接检定与间接检定，后续检定及使用中检验，详见规程中的表8。

本文主要介绍间接检定方法。

间接检定方法间接检定法是指使用标准冲击样品进行冲击能量的检定方法，即示值检定法。

间接检定方法可保证冲击试验机示值的准确性。

使用标准样品的间接检定，实质上是对试验机的综合性能的检定以及冲击能量示值准确性的检定。

1. 标准冲击样品的应用标准冲击样品的标准能量值应在下列之一的范围内：低能量(L)级：标准能量值＜30J中能量(M)级： 30J≤标准能量值＜110J高能量(H)级： 110J≤标准能量值＜220J超高能量(UH)级：标准能量值≥220J标准冲击样品技术要求见表1目前使用的标准冲击样品冲击后不撕裂分离，可以准确的保留每一次冲击后样品的印痕，通过对印痕的分析会快速、清楚的发现试样砧座、冲击刀刃的当前状态。

摆锤式冲击试验机检定规程本规程适用于摆锤式冲击试验机以下简称试验机首次检定、后续检定和使用中检验。

摆锤式冲击试验机检定规程摆锤式冲击试验机检定规程摆锤式冲击试验机检定规程。

另外，冷热冲击试验机是金属、塑料、橡胶、电子等材料行业必备的测试设备，用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理损害。

（一）冷热冲击试验机电器部分无电源外接电源，电源进线未接好，空气开关未开启；需要重新结好连接线，如空气开关未开启，开启空气开关即可。

（二）冷热冲击试验机不加热、加热不受控1、仪表显示不正常，无有输出，仪表设置不正确；应当由专业人员维护和修理更换仪表，重新设置仪表参数。

2、接触器烧坏；请专业人员维护和修理更换接触器；3、固态继电器无输出、加热管、加热丝烧毁损坏；需更换固态继电器或加热管（三）冷热冲击试验机制冷工作异常压缩机工作不工作；通知生产厂家解决（四）在高温试验中，如温度变化达不到试验温度值时可以检查电器系统，逐一排出故障。

如温度升得很慢，就要查看风循环系统，看一下风循环的调整挡板是否开启正常，反之，就检查风循环的电机运转是否正常。

如温度过冲厉害那么就需要整定PID的设置参数。

假如温度直接上升，过温保护，那么，掌控器出故障，须更换掌控仪表。

（五）低温达不到试验的指标那你就要察看温度的变化，是温度降的很慢，还是温度到确定值后温度有回升的趋势，前者就要检查一下，做低温试验前是否将工作室烘干，使工作室保持干燥后再将试验样品放入工作室内再做试验，工作室内的试验样品是否放置的过多，使工作室内的风不能充分循环，在排出上述原因后，就要考虑是否是制冷系统中的故障了，这样就要请厂家的专业人员进行检修。

后者的现象是设备的使用环境不好所致，设备放置的环境温度，放置的位置（箱体后与墙的距离）要充分要求（在设备操作使用说明中都有规定）。

（六）在做湿热试验中，显现实际湿度会达到100%或者实际湿度与目标湿度相差很大，数值低得很多前者的现象：可能是湿球传感器上的纱布干燥引起，那就要检查湿球传感器的水槽中是否缺水，水槽中的水位是由一水位掌控器自动掌控的，查水位掌控器供水系统是否供水正常，水位掌控器工作是否正常。

冲击试验机检定规程
冲击试验机是现代机械工程中的重要测试仪器，在各个行业中都有广泛的应用。

为保证其工作的准确性，许多国家都实施了冲击试验机检定规程。

它有利于改善冲击试验机的质量，确保其检测结果的可靠性。

二、规程内容
（1）冲击试验机的类型及规格范围。

冲击试验机的类型及规格范围，包括小型冲击试验机、中等型冲击试验机、大型冲击试验机和特殊冲击试验机。

（2）试验参数设定原则。

在实施冲击试验机检定之前，应根据使用环境及试验任务，设定冲击试验机的试验参数。

（3）检测程序设置、控制测量精度及冲击脉冲能量之间的关系。

将冲击试验机调节至放电正常状态，调节测量参数（包括脉冲能量及其他参数），用专用计量仪器测量测试结果，以确定冲击试验机的测量精度。

（4）检验准则及其实施过程。

根据设备的规格确定冲击试验机的试验标准，并按此检验准则实施冲击试验机的检定，确定试验结果的准确性。

（5）维护状态的保持。

实施完冲击试验机检定后，应及时保持冲击试验机的维护状态，防止其在使用过程中出现问题。

三、适用范围
本规程适用于使用于机械工程、冶金工程等行业的各种型号的
冲击试验机的检定。

四、安全要求
参加冲击试验机检定的人员，应具备良好的安全意识，在检定过程中严格遵守安全规定，以确保人身及设备安全。

五、结语
冲击试验机检定规程是必不可少的，它可以帮助我们提高检测的准确性，保证测试结果的可靠性，提高测试仪器的质量，保证产品的质量。

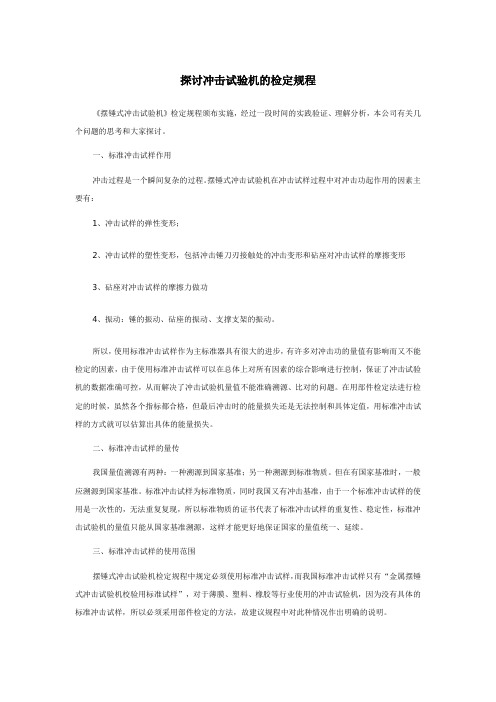

探讨冲击试验机的检定规程《摆锤式冲击试验机》检定规程颁布实施，经过一段时间的实践验证、理解分析，本公司有关几个问题的思考和大家探讨。

一、标准冲击试样作用冲击过程是一个瞬间复杂的过程。

摆锤式冲击试验机在冲击试样过程中对冲击功起作用的因素主要有：1、冲击试样的弹性变形；2、冲击试样的塑性变形，包括冲击锤刀刃接触处的冲击变形和砧座对冲击试样的摩擦变形3、砧座对冲击试样的摩擦力做功4、振动：锤的振动、砧座的振动、支撑支架的振动。

所以，使用标准冲击试样作为主标准器具有很大的进步，有许多对冲击功的量值有影响而又不能检定的因素，由于使用标准冲击试样可以在总体上对所有因素的综合影响进行控制，保证了冲击试验机的数据准确可控，从而解决了冲击试验机量值不能准确溯源、比对的问题。

在用部件检定法进行检定的时候，虽然各个指标都合格，但最后冲击时的能量损失还是无法控制和具体定值，用标准冲击试样的方式就可以估算出具体的能量损失。

二、标准冲击试样的量传我国量值溯源有两种：一种溯源到国家基准；另一种溯源到标准物质。

但在有国家基准时，一般应溯源到国家基准。

标准冲击试样为标准物质，同时我国又有冲击基准，由于一个标准冲击试样的使用是一次性的，无法重复复现，所以标准物质的证书代表了标准冲击试样的重复性、稳定性，标准冲击试验机的量值只能从国家基准溯源，这样才能更好地保证国家的量值统一、延续。

三、标准冲击试样的使用范围摆锤式冲击试验机检定规程中规定必须使用标准冲击试样，而我国标准冲击试样只有“金属摆锤式冲击试验机校验用标准试样”，对于薄膜、塑料、橡胶等行业使用的冲击试验机，因为没有具体的标准冲击试样，所以必须采用部件检定的方法，故建议规程中对此种情况作出明确的说明。

四、标准冲击试样的使用成本按照规程规定，检定一台最常用的双摆锤冲击试验机，最少需要使用10块标准冲击试样，每块按照150元计算，仅仅10块标准冲击试样就需要1500元，成本消耗很大。

1概述1.1检定方法依据JJG145-2007《摆锤式冲击试验机检定规程》。

1.2检定条件23℃±5℃，检定时的温度应稳定，温度变化不应超过2℃。

1.3测量原理该检定装置是将初始势能mgh转化成为动能,该动能作用于被测试件后会有一定的损耗，然后该动能转化为最终势能。

1.4数学模型式中：E为摆锤冲击试验后，扬起到β角处的能量(J)F为摆锤在水平位置时的重量(N)。

d为摆锤重量测量点与摆轴间的距离(m)β为摆锤越过零位后仰角(°)。

1.5不确定度来源(1)称重仪测量摆锤在水平位置时的重量引入的标准不确定度分量。

(2)秒表测量摆轴轴线至打击中心距离引入的标准不确定度分量。

(3)象限仪引入的标准不确定度分量。

(4)标准冲击试样引入的标准不确定度分量。

(5)摆轴间隙、冲击刀与试样间隙引入的标准不确定度分量。

2标准不确定度的评定选用稳定性能好JB-30A型号的冲击试验机，取 F = 215.4 N，d =0.8 m选取127J的标准冲击试样,根据,不计任何能量损失则=2.1由称重仪测量摆锤在水平位置时的重量引入的标准不确定度根据检定证书，称重仪的准确度为0.1%，采用B类评定方法，服从均匀分布，包含因子k=3则=0.125N2.2秒表测量摆轴轴线至打击中心距离引入的标准不确定度分量将摆锤置于不大于5°位置时释放，让其自由摆动100次并测量摆动时间。

再计算摆锤摆动的一个完整周期t,重复测量10次。

测量工具为准确度0.01s的秒表。

所测数据如下：按不确定度A类方法进行评定,利用贝塞尔公式：表1表2表3则=0.761×-310s根据公式式中:g为当地重力加速度;2π为取值9.87。

则21u0.1439mm。

由检定证书可知，秒表的准确度为0.01(s)，采用B类评定方法，服从均匀分布，包含因子k=3则=0.0058s根据公式式中: g为当地重力加速度；t为摆锤摆动的一个完整周期；2π为取值9.87。

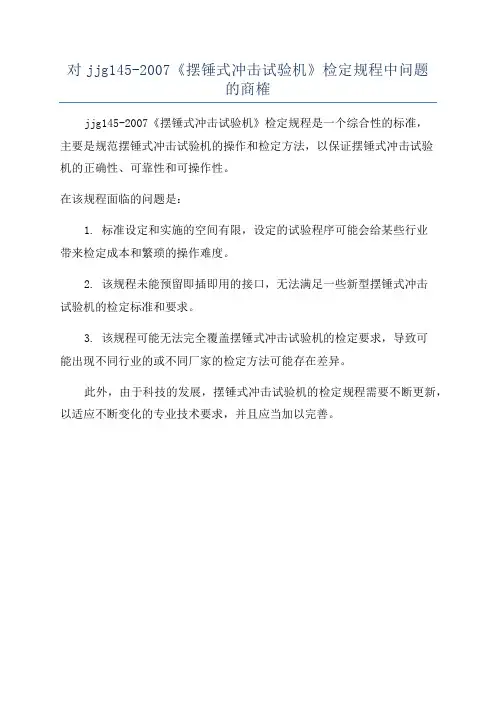

对jjg145-2007《摆锤式冲击试验机》检定规程中问题
的商榷
jjg145-2007《摆锤式冲击试验机》检定规程是一个综合性的标准，
主要是规范摆锤式冲击试验机的操作和检定方法，以保证摆锤式冲击试验
机的正确性、可靠性和可操作性。

在该规程面临的问题是：
1. 标准设定和实施的空间有限，设定的试验程序可能会给某些行业
带来检定成本和繁琐的操作难度。

2. 该规程未能预留即插即用的接口，无法满足一些新型摆锤式冲击
试验机的检定标准和要求。

3. 该规程可能无法完全覆盖摆锤式冲击试验机的检定要求，导致可
能出现不同行业的或不同厂家的检定方法可能存在差异。

此外，由于科技的发展，摆锤式冲击试验机的检定规程需要不断更新，以适应不断变化的专业技术要求，并且应当加以完善。

冲击试验机检定规程冲击试验机检定技术是一项专业性强、应用广泛的检测技术，主要用于检测样品材料在冲击载荷下的抗击能力及其受力特性和抗拉屈服性能。

为了确保冲击试验机的准确性，需要定期进行检定，确保其性能达到规定的要求，避免产生虚假的实验结果。

本文针对冲击试验机的检定规程进行介绍。

一、冲击试验机检定原理及仪器1.1击试验机检定原理冲击试验机检定技术依据“国家标准GB/T 4462-1999《冲击试验机检定规程》”，采用模拟冲击载荷，通过对标准样品进行动态加载测试，测量冲击试验机的性能指标，并与标准值进行比较，确定冲击试验机的准确性及其各项技术参数是否符合要求。

1.2击试验机检定仪器冲击试验机检定过程中，所使用的仪器包括但不限于：信号放大器、信号转换仪、激励源、万能机、频谱分析仪、工作台、加速度计、数据采集与存储系统等。

二、冲击试验机检定步骤2.1洁检查在开始冲击试验机检定之前，首先要进行清洁检查，确保安装处地面和支座清洁，检验区域无可能对冲击试验机产生影响的其它安装件、易动部件及杂物。

2.2 仪器安装根据已准备好的仪器技术文件，精确安装各个部件，然后进行调试，确保冲击试验机能够正常运行。

2.3动检定根据试验流程，打开冲击试验机，发出测试信号，控制标准样品进行冲击测试，对样品进行力学性能试验，并通过仪器记录及计算试验结果，检查冲击试验机的性能指标是否符合要求。

2.4录试验结果检定完毕后，记录试验结果，并与规定的标准值进行比较，结果属于合格才可作为检定的最终结果，否则试验机必须重新检定。

三、冲击试验机检定的应用冲击试验机检定可广泛应用于航空航天、船舶制造、电子、机械、冶金、石油、钢铁、建筑材料等行业。

它是通过模拟不同形式的冲击载荷，测试试样的抗击能力及其受力特性，并可检测试样的屈服性能，对样本的力学状态进行定性分析，发现材料的质量问题和缺陷，从而有效保证产品的质量及符合安全使用要求。

四、总结本文主要介绍了冲击试验机检定的规程及它的相关技术原理，检定步骤以及应用领域，冲击试验机检定技术具有重要的现实意义，对于确保产品质量及安全使用具有重要的意义。

冲击试验机检定规程随着经济的发展，人类在制造和生产过程中要求对产品进行质量检测，以保证产品质量，逐步发展到使用冲击测试机检定。

冲击测试机是一种精密仪器，它采用特殊的冲击测试方法来测试零部件、组件和整体产品的耐冲击性、耐压性和耐疲劳性等性能，以保证产品的安全和可靠性。

因此，检定冲击试验机至关重要，其测量准确性及其结果对试验结果及准确性起着至关重要的作用。

本检定规程旨在指导冲击试验机的准确性检定，以保证测试结果的准确性，保证用户使用冲击试验机进行冲击测试时的安全和可靠性。

一、定义冲击试验机指用于测试产品的耐冲击性、耐压性和耐疲劳性的电子仪器，以及与之配套的计算机和冲击装置。

二、检定内容1、计算机系统：（1）系统硬件的准确性测试：检查主板、内存、硬盘、显示器、键盘、鼠标等硬件的状态，以确保它们的可靠性和稳定性；（2）软件系统的准确性测试：检查软件系统的功能，测试其程序运行是否正常，检查是否存在程序BUG，以保证软件系统的可靠性和稳定性；2、冲击装置：（1）驱动器：检查驱动器的电路是否完好，以及驱动器的冲击弹簧是否正确，以保证冲击装置的准确性和稳定性；（2）测试仪表：检查测试仪表的准确性，检查其输入输出信号和测试结果是否正常；（3）传感器：检查传感器的准确性，检查其输入信号和输出信号是否正常；（4）冲击装置：检查冲击装置是否准确，检查冲击装置的冲击力、冲击速度和冲击距离是否符合要求。

三、检定程序（1）首先，运行计算机系统里的检定软件，检查计算机硬件和软件系统的状态。

（2）然后，运行计算机系统里的测试软件，检查冲击装置的驱动器、测试仪表、传感器和冲击装置的状态。

（3）最后，运行计算机系统里的报告软件，对所有测试结果进行统计和报告，确认检定结果是否达标。

四、检定质量冲击试验机检定质量由检定机构在检定现场执行检定，并在检定完成后出具检定报告，报告中应包括：检定仪器、标定数据、报表等内容，以保证检定准确性。

五、检定报告检定报告应包括：检定简介、检定项目、检定仪器、检定数据、检定结果等内容，结果报告中应明确产品检测结果是否符合国家规定。
