5建筑工程识图与制图的基本知识

大一建筑制图与识图知识点总结一、引言建筑制图与识图是建筑专业学习的重要环节之一。

通过学习建筑制图与识图的知识，我们可以准确地表达和展示建筑设计的意图与构思，同时也能够更好地理解和解读他人的设计作品。

本文将总结大一建筑制图与识图的主要知识点，帮助大家系统地掌握这一领域的基础知识。

二、建筑制图1. 平面图平面图是建筑设计中最基础、最常用的图纸之一，用于展示建筑设计在水平方向上的布置和构造。

平面图分为总平面图和分平面图两种形式，总平面图展示了建筑物的整体布局，而分平面图则展示了建筑物的不同层面的布局和构造。

2. 立面图立面图用于展示建筑物外立面的设计和风貌。

立面图一般包括正立面、侧立面、背面立面等，通过不同视角的展示，可以详细描绘建筑物在垂直方向上的形态和细节。

3. 剖面图剖面图是通过沿垂直方向对建筑物进行切割，从而展示其内部结构和构造。

剖面图能够清晰地展示建筑物的层高、楼层间结构、墙体厚度等细节信息，对于建筑物的设计和施工非常重要。

4. 细部图细部图用于展示建筑物中某一特定部位的构造和细节，如窗户细部、墙角细部等。

细部图通常需要通过放大比例和详细的标注来展示细节，以确保施工和制作过程中的准确性。

5. 设备布置图设备布置图用于展示建筑物内部的设备和管线的布置情况，如电气设备、供水管道、空调设备等。

设备布置图在建筑物的功能和使用方面起到非常重要的作用，设计师需要考虑到设备之间的相互影响和布局的合理性。

三、识图1. 图形识图图形识图是指通过观察和分析建筑图纸中的图形和符号来理解和解读建筑设计。

图形识图需要掌握建筑图形的基本形态和代表意义，如墙体、门窗、线条、比例等，同时还需要了解常见的图示符号和标注，如点线、实线、虚线、箭头等。

2. 比例尺识图比例尺识图是指通过建筑图纸上的比例尺来准确测量和计算建筑物的尺寸和长度。

在识图过程中，我们需要根据比例尺的刻度和图纸上的尺寸进行换算和计算，从而确定建筑物在实际中的大小与比例。

建筑制图与识图建筑制图与识图是建筑设计中不可或缺的一环。

它们在建筑设计的不同阶段起到不同的作用，但都是帮助建筑师表达设计意图的工具。

本文将从以下三个方面探讨建筑制图与识图在建筑设计中的作用：制图与识图的定义和分类、制图与识图在不同设计阶段的应用、以及如何提高建筑制图与识图的能力。

一、制图与识图的定义和分类制图是指根据设计意图和技术规范，用不同的图形符号、比例和尺寸等要素，将设计方案变为建筑工程图的过程。

它是建筑设计的一个重要环节，不仅可以帮助建筑师清晰表达设计意图，而且可以作为工程施工的依据。

建筑制图可以分为以下几类：1.平面图：包括景观平面图、机电平面布置图、室内平面图等。

2.立面图：包括外墙立面图、内墙立面图、剖面图等。

3.构造图：包括钢结构图、混凝土结构图等。

4.细部图：包括门窗细部图、檐口细节图等。

识图是建筑设计过程中需要具备的一种能力，即根据不同意图、标准和规范的要求，通过观察和分析构件、比例、尺寸等要素，识别图纸上表示的建筑元素。

它是建筑师必备的技能之一，可以帮助建筑师更好的理解设计意图并进行设计。

识图可以分为以下几类：1.比例识图：指根据绘制图纸的比例关系来理解图纸上表示的建筑元素。

2.构件识图：指根据建筑构件的轮廓、形态、尺寸等要素来理解图纸上表示的建筑元素。

3.尺寸识图：指根据建筑元素的尺寸标注、尺度等要素来理解图纸上表示的建筑元素。

二、制图与识图在不同设计阶段的应用在建筑设计的不同阶段，建筑制图与识图起到不同的作用。

下面将分别从初步设计、施工图设计、以及竣工验收三个阶段谈论其在设计中的应用。

1.初步设计阶段：在设计初期，建筑师需要进行初步的方案设计，并根据该方案制作出设计草图。

此时建筑师需要具备较高的识图能力，可以通过观察和分析设计草图中的构件、比例、尺寸等要素，以及通过比较不同设计方案的差异等来选择出最为合适的设计方案。

此外，建筑师还需要根据选定的设计方案制作出透视图、平面图等，并标注出相关尺寸、比例等信息，以便之后的施工图设计和施工实施过程中的参考。

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。

工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。

因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。

工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。

建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。

一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。

在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。

假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。

投影可分为中心投影和平行投影两类。

由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。

某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。

由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。

由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。

物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。

如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。

1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

2. 直线的投影规律直线的投影是直线两端点投影的连线。

建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。

丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。

铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。

画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。

画图时应使铅笔垂直纸面，向运动方向倾斜75度。

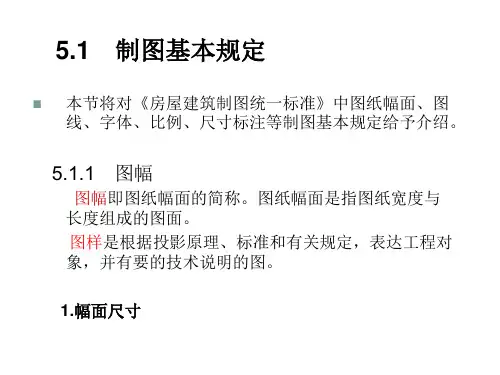

第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。

拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。

如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。

●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。

必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。

2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。

互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。

图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。

图样上任何图线都不得用作尺寸线。

3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。
