玻璃转子流量计的安装及使用转子流量计是通过刻有流量标度尺的锥形玻璃管和管内浮子的位置高度，直接观察管道内流体流量的指示型仪表。
用来测量非混浊的液体或气体等单向介质的流量，它较其它仪表方便，直观。
因此被广泛应用在工业各部门和科研单位。
玻璃转子流量计在使用安装前，应先检查其技术参数如：测量范围，精确度等级，额定工作压力，温度等参数是否符合使用要求。
安装前还应将流量计中起运输保护作用的顶衬物取出。
并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。
新装的管路在玻璃转子流量计安装前应冲洗干净。
应使转子流量计的最小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。
大口径流量计由于较重，为避免管道弯曲，必要时可采取加固支承等措施。
安装时还需避免转子流量计受过大的拉，压，扭等力。
以免产生过大的外力而损坏锥管。
根据使用中不同的工况，必要时应在转子流量计的上游安装过滤器，以防杂质玷污，卡塞转子流量计。
若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。
转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。
为保证转子流量计在使用时的测量精确度，被测流体的常用流量建议选择在转子流量计分度流量上限值的60%以上为好玻璃转子流量计安装方式1、玻璃转子流量计开箱时，应仔细检验，以确定仪表在运输过程中有否损坏。
基型LZB15—40流量计的浮子与流量计分离包装；（浮子、说明书、装相单等均在塑料袋里）用户在安装使用时，请先把流量计的上端（玻璃管子的粗端）衬套内的旋塞扭下来，将浮子放进玻璃管内，（浮子的大头朝上）然后再把旋塞扭上去，并扭紧为止。
对于LZB型带导杆流量计，应将防止浮子跳动的填充物取出，检查浮子能否自由上下滑动。
2、玻璃转子流量计必须安装在垂直位置上（流量计中心线与铅垂直线的夹角不超过5℃）并有正确的支承，以防止任何应力传入。
对于新安装管路在安装流量计之前应将管道冲洗干净。
安装时进口锥管的最小锥端，即最小数值刻度端，并位于下部。
3、玻璃转子流量计为便于在使用过程中更换零件，流量计安装时，它的周围应留有足够的空间。
4、为检修、修理、更换流量计和清洗管路的需要，推荐流量计安装时按图3所示的方式安装旁路管。
5、流量计上游应安装阀门，在下游5～10倍公称通径处安装调节流量的节流筏。
6、为防止管路中的回流或有水锤作用损坏流量计，可在流量计下流阀门之后安装单向逆止阀。
7、如被测流体含有较大颗粒杂质或脏物，应根据需要在流量计上游安装过滤器。
8、如被测流体是脉动流，造成浮子波动不能正确测量时，流量计上游的阀门应全开。
并设置适当尺寸的缓冲器和定值器，以防止由于压力过分下降而能引起的回流和消除脉动冲LZB系列玻璃转子流量计安装和使用时间：2010-07-06 13:54玻璃转子流量计安装1、流量计必须安装在垂直位置上（流量计中心线与铅垂直线的夹角不超过5℃）并有正确的支承，以防止任何应力传入。
对于新安装管路，在安装流量计之前应将管道冲洗干净。
2、为便于在使用过程中更换零件，流量计安装时，它的周围应留有足够的空间。
3、为检修、修理、更换流量计和清洗管路的需要，推荐流量计安装时按图4所示的方式安装旁路管。
4、流量计上游应安装阀门，在下游5～10倍公称通径处安装调节流量的节流阀。
5、为防止管路中的回流或有水锤作用损坏流量计，可在流量计下流阀门之后安装单向逆止阀。
6、DN2-DN10为软管连接。
7、如被测流体含有较大颗粒杂质或脏物，应根据需要在流量计上游安装过滤器。
图4 旁路管安装示意图8、如被测流体是脉动流，造成浮子波动不能正确测量时，流量计上游的阀门应全开。
并设置适当尺寸的缓冲器和定值器，以防止由于压力过分下降而能引起的回流和消除脉动冲。
玻璃转子流量计使用1、流量计使用时，应缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。
流量计停止工作时，应先缓慢关闭流量计上游阀门，然后再关闭流量计的流量调节阀。
2、使用时应避免被测流体压力的急骤变化。
3、按图1所示的浮子读数边读边数。
4、浮子的工作直径（读数边）如有损伤，应重新标定。
5、使用中的流量计，如发现有渗漏，应均匀地紧固压盖螺栓（或压紧帽），此时应避免过分紧固而夹碎锥管。
若上述方法不行，一般是密封填料失效，应更换锥管密封填料。
6、更换密封填料、锥管或浮子时，先拆下外罩，小心均匀地松开压螺栓（或压紧帽），然后拆下支承板和上、下基座。
在上述过程中，切勿用力过大，同时在拆下基座时要托住锥管，以免碰损锥管及浮子。
7、如锥管和浮子沾污、应及时清洗。
8、被测流体的状态（密度、温度、压力、粘度等）与流量计分度状态不同时，必须对示值进行修正。

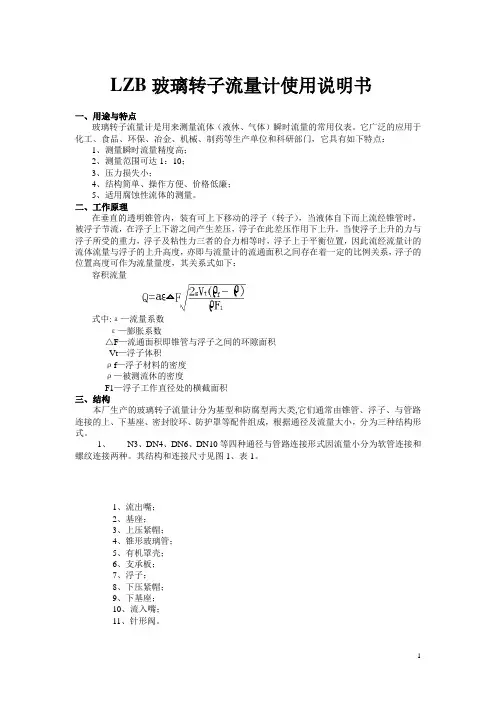

转子流量计是利用改变流通面积的方法来测量流量的流量计。
在一上粗下细的锥形管中，垂直的放置一阻力体——浮子。
当流体自下而上流经锥形管时，由于受到流体的冲击，浮子便要向上运动。
随着浮子的上升，浮子与锥形管的环形流通面积增大，流速降低，直到浮子在流体中的重量与流体作用在浮子上的力相平衡时，浮子停留在某一高度，维持平衡。
流量发生变化时，浮子将移到新的位置，继续保持平衡。
将锥形管的高度以流量值刻度时，则从浮子最高边缘处的位置便可知道流量的大小。
影响因素主要是转子的形状对流量系数的影响和流体的密度参数对流量值的影响。
在实际应用时，被测介质与标定时的介质不一样时，仪表刻度必须修正。
实际计算公式：对流体流量：通过流量修正公式得到流量系数。
从仪表刻度上读出的流量值，乘上修正系数值，即为实测流体的流量值。
对气体流量：根据干气体的密度计算公式，可得干气体情况下的修正系数值。
当实际被测气体为湿气体时，则根据湿气体的密度计算公式有以上修正公式都是在忽略粘度影响的情况下得到的，即假定流量系数为常数的测量仪表下面是转子流量计流量一般表达式是不考虑介质粘度影响的计算式。
从(1)式可明显得出：当一台流量计浮子位置高度确定后，被测介质密度ρ是唯一的变数，如果被测介质密度不同，则介质通过流量计的流量也不同。
因此，刻度修正实际上也就是流量修正。
如果两种不同密度ρ1、ρ2的介质分别通过同台转子流量计时，若浮子平衡在同一位固上，P1、Tl和P2、T2是同一介质的两种状态分别用压力和温度两个参数表示。
可见，对同种气体介质而言，其密度换算完全可以转化为不同状态下的温度、压力换算。
这样，对于测量同种气体介质流量的刻度修正，最终变成了温度、压力的状态修正(实质上是密度修正)，显而易见，这是一般使用单位极易实现的修正方法。
(一)在使用现场从流量计刻度读数如何求取实际流量值？在使用现成应用转于流量计的目的只有一个：即检测被测介质的实际流量。
但是，不少使用单位忽略了现场状态与流量计刻度状态(即标准状态)的不同，直接以流量计刻度读数作为被测介质的实际流量值，十分明显，这个实际流量是不真实的，它会给流量计的测量带来误差，从而给配套仪器最后的检测结果造成谬误。
在现场，从流量计刻度读数求取实际流量值，实质上是将流量计标准状态下的流量值换算成现场工况下的流量值。
我们设现场工况有关参数代号分别为实际流量Q，介质压力P和温度T；转子流量计刻度的有关参数代号分别为流量Q比标准状态的压力Po和温度To，可见很方便地在现场从流量计读数求得被测介质实际流量值。
需要特别指出，用(5)式计算时，P、P。
、T、T。
都应代入绝对值，而P是表前压，应在流量计上游侧、并紧靠流量计的管路部位测取。
例：使用某空气采样仪，运行时，采样仪上转子流量计读数为500毫升／分，测表前压为—100mmH 20(因使用抽气泵，所以是负压)，现场温度为30℃，求此时空气的实际流量值.解，根据测定的数据，有这里，因为P。
用毫米汞柱作单位，所以毫米水柱必须化成毫米汞柱，计算时，只须将毫米水柱除以13.6即可。
从上例结果看出，尽管现场状态与标准状态相差不大，但对测量结果却产生了2 2毫升／分(为标准值的4.4％)的差值。
换句话路如果不修正，则流量值会产生4. 4％的误差！(二)用户根据实际使用流量，如何选购合适的转子流量计?这个问题恰是上述(一)的逆过程，这里，Q是实际使用流量；P、T、Po、To都为已知，用〔6〕式d算出的Qn即为将要选购的转子流量计的刻度流量值。
注意，Q应是常用流量。
为保证流量计使用时有足够精度和余量，选购玻璃转子流量计的上限应为Qn的1.5倍。
我们想强调此条的重要性，因为，如果当被测介质压力较大时，它是绝对不可忽略的。
例如，若被测介质压力为3kg/cm2，并假定温度与标准温度相差无几，则P＝3＋1kg/cm2(绝对单位，P。
＝1)，代入(6)式后将得到Qn÷2Q。
就是说，若常用流量为Q，则合宜的流量计上限应为1.5×2 Q＝3Q，如此时仍按Q选购流量计，势将满足不了使用要求而贻误生产。
转子流量计的密度换算还可以速过图解法来进行。
测量液体介质时的刻度修正往往涉及粘度修正，而粘度修正是十分繁杂，计算较为困难。
尽管如此，还有别的方法可弥补，限于篇幅，这里再不累述。
