Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上，进入菜单选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态，继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时，仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。
应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌，有此执行机构尺寸，选择相应尺寸，如30，34，40，45，50，46，60，70，100等。
定位器磁条安装Hall EffectSensorin DVCMagneticArrayOn ValveStem白色线条区间是有效感应区，白色区间距离要大于阀门实际行程，但不能大于实际行程的200%。
定位器内置霍尔线圈，位于定位器中间，用于感应磁条位置气开阀时，磁条上面白线对准定位器霍尔线圈气关阀时，磁条下面白线对准定位器霍尔线圈阀门在50%位置时磁条位置转行程磁条安装，确保阀门在50%开度时转行程的两个平面（贴白色标签的一面，是平面）与定位器背面的槽平行，如中间图示位置。
DVC6200 HART 调试步骤点现场通讯器点HART点组态，选择guild setup如果是以前没有调试过得定位器，点device setup，如果是已经标定过得定位器，还需重新校验的话点auto calibration。
如是新定位器，点device setup 之后跳出界面，把仪表模式设置为out of service选择压力单位，可选任一单位然后选择定位器放大器类型（拆开定位器盖子，relay上会写是哪种relay）一般选择A or C选择定位器控制方式travel control 行程控制Pressure control 压力控制Fallback-sensor failure 行程传感器失效，定位器切换到压力控制模式，当行程传感器恢复后，定位器自动切换到行程控制模式Fallback-sensor failure/Tvl deviation 行程传感器失效或行程偏差超过设定时，定位器切换到压力控制模式，当行程传感器恢复后，定位器自动切换到行程控制模式一般选择travel control输入最大压力，输入数值和仪表气减压阀后的压力值相同就行，假如减压阀设定到2.5bar，你就输入2.5bar。
选执行机构型号，如果是Fisher，选择Fisher这一选项，按照执行机构铭牌填写型号尺寸。
如果是其他品牌执行机构则点other，然后根据现场实际的情况选择执行机构类型分4种：Spring and diaphragm 弹簧膜片式Piston single with spring 活塞单作用带弹簧Piston double with spring活塞双作用带弹簧Piston double without spring 活塞双作用不带弹簧然后选择zero power condition：valve closed 气开阀Valve open 气关阀气路上有无放大器所有设置完后，发送到定位器里，点击send选Yes，点确定设置完成后，点确定进行自动校验，点确定点auto calibration点continue进入自动标定过程，找高点找低点找中间点行程标定完成后，进入压力标定过程压力标定完成后，标定过程结束，点确定。
一、dvc6200功能说明适用的执行机构：反馈杆角度：土40到t 20°（“大于t 20°时，通过角度放大连接机构实现。
）旁路操作：自动/手动开关(仅适用于单作用执行机构)供气压力：140至700 kPa(1.4至7.0 kgf/cm2)单作用执行机构和双作用执行机构直行程执行机构控制信号输入：4-20 mA直流信号输入阻抗：AVP80型*大3000/20mADC输出特性：线性空气消耗：4((N)/分钟(140 kPa(1.4 kgf/cm2)时的大值)5((N)/分钟(280 kPa(2.8 kgf/cm2)时的大值)6(Ny分钟(500kPa(5.0kgf/cm2)时的大值)10(N)/分钟(400 kPa(4.0 kgf/cm2)时的大值，对双作用执行机构而言)大供气流量：140 kPa(1.4 kgf/cm2)时为110L(N)/分钟；400 kPa(4.0 kgf/cm2)时为250L(N)/分钟(对双作用执行机构而言)输出平衡压力：55+5%(仅限双作用执行机构)雷电保护：浪涌电压峰值:12 kV；浪涌电流峰值:1000A震动允许值：dvc6200执行机构上装有标准安装组件时:2G(5至400 Hz)环境温度：-40°C至+80*C环境湿度限制：相对湿度为:10%至90%二、dvc6200使用、维修方便：①自动设定其自动设定软件是一个全自动配置程序。
与其它品牌的dvc6200不同,SVP3000 Alphaplus无需外部设备。
执行基本配置不需要电脑或专用通讯器,按-下开关便可运行程序。
②适用各种应用情况的*佳设定：强制全关当输入信号低于0.5%时,dvc6200将源通过旁路施加到执行器机构,保证阀门可靠地全关。
同时适用于单作用执行机构和双作用执行机构：借助双作用放大器,SVP可以安装在双作用执行机构上。
适用于直行程执行机构“注:需要通信、诊断、分程等功能，可选用dvc6200定位器。
FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。
调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。
1．零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下：⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。
注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。
⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。
⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。
⑷将输入信号与定位器相连，首先输入中间值。
比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。
注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。
⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。
⑺将挡板转到反作用象限刻度10处，输出压力也应为中间值，若不是，调整推板螺栓，使其输出压力达到中间值然后锁紧。
⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。
若不是，重新调整喷嘴和挡板，直到零位达到。
为行程调整做好准备。
2．行程调整⑴解除负荷，将定位器输出与执行机构输入相连接。
给定位器输入信号并且为中间值。
⑵将挡板调到推板刻度大约为6位置（正作用象限或反作用象限）给定位器供气，执行机构应运动到其行程的中间值。

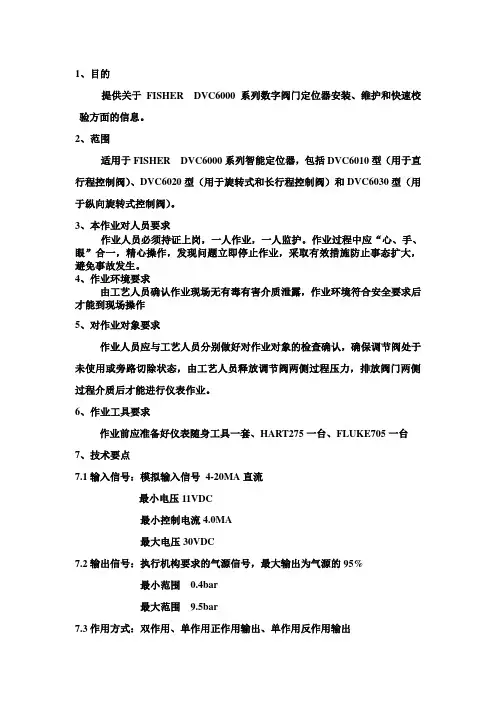

1、目的提供关于FISHER DVC6000系列数字阀门定位器安装、维护和快速校验方面的信息。
2、范围适用于FISHER DVC6000系列智能定位器，包括DVC6010型（用于直行程控制阀）、DVC6020型（用于旋转式和长行程控制阀）和DVC6030型（用于纵向旋转式控制阀）。
3、本作业对人员要求作业人员必须持证上岗，一人作业，一人监护。
作业过程中应“心、手、眼”合一，精心操作，发现问题立即停止作业，采取有效措施防止事态扩大，避免事故发生。
4、作业环境要求由工艺人员确认作业现场无有毒有害介质泄露，作业环境符合安全要求后才能到现场操作5、对作业对象要求作业人员应与工艺人员分别做好对作业对象的检查确认，确保调节阀处于未使用或旁路切除状态，由工艺人员释放调节阀两侧过程压力，排放阀门两侧过程介质后才能进行仪表作业。
6、作业工具要求作业前应准备好仪表随身工具一套、HART275一台、FLUKE705一台7、技术要点7.1输入信号：模拟输入信号4-20MA直流最小电压11VDC最小控制电流4.0MA最大电压30VDC7.2输出信号：执行机构要求的气源信号，最大输出为气源的95%最小范围0.4bar最大范围9.5bar7.3作用方式：双作用、单作用正作用输出、单作用反作用输出7.4气源压力：比执行机构要求气源压力高0.3bar（推荐值）7.5阀杆行程：DVC6010 最大0-102mm最小0-9.5mmDVC6020 直行程0-606mmVC6020 DVC6030 角行程最大0-90°最小0-50°7.6最大输出能力：1.4bar供气压力下10标准m3/hr5.5供气压力下29标准m3/hr8、定位器安装要点8.1正确把支架固定在阀门定位器上并安装在调节阀上8.2正确把连接臂安装在执行机构阀杆上8.3正确连接反馈机构、把反馈臂连接好8.4气路连接和气源供应8.4.1正确安装调压器8.4.2连接气源并正确设定气源压力8.4.3把定位器输出连接到执行机构上双作用定位器外观图：双作用定位器（三个压力表），用在双作用执行机构上，DVC6000定位器通常采用A型放大器，当无信号输入时，则输出口A的压力为零，输出口B的压力等于输入气源压力。
FISHER（HART协议）定位器调试操作说明书一、1、定位器接线：（4—20mA信号、475手操器HART协议信号）接LOOP（+、‐）端子，如下图所示：2、定位器调试前必须查看磁条装配位置、是否碰到定位器，哈弗指针是否对准行程牌。
如下图所示：二、定位器修改位号和快速校验步骤：下图手操器界面说明：Power：电源Backlight：灯光Page up、Page down：上下翻页键Delete：下一级菜单键Back Space：返回键Fn+Backlight：手操器重启组合键1、2．。
9：为按钮键Tab：制表符1、按电源键打开475手操器，按Enter键点击HART图标后将进入下一步，如下图所示：2、按下键选择Online(使手操器处于在线模式)图标后按右键进入下一步，如下图所示：3、按下键选择Configure(配置)图标后按右键进入下一步，如下图所示：4、按下键选择Manual Setup(手动设置、相当于参数设置)图标后按右键进入下一步，如下图所示：5、按下键选择lnstrument（设备）图标后按右键进入下一步，如下图所示：（这一步是更改位号）6、按下键选择ldentification（识别）图标后按右键进入下一步，如下图所示：7、根据指示单位号进行修改，修改完成后按ENTER键，如下图所示：8、修改完HART Tag（位号）后，HART Tag（位号）图标前会出现*型标记，这时按SEND 键进行发送保存位号，如下图所示：9、修改完位号后，按左键返回到Manual Setup(手动设置、相当于参数设置)图标下，然后按下键到Calibration（校验）图标下后按右键进入下一步，如下图所示：（这一步开始快速整定定位器）10、选择Travel Calibration（行程校验）图标后按右键进入下一步，如下图所示：11、按下键选择Auto Calibration（自动校验）图标后按右键进入下一步，如下图所示：12、更改定位器模式（In Service（投用模式）、Out of Service（非投用模式）），按下键选择Out of Service（非投用模式），然后按ENTER键，进入下一步，如下图所示：定位器整定过程中，模式必须更改为Out of Service（非投用模式）手操器上显示的这句话意思：（警告：当模式更改为Out of Service（非投用模式）时，定位器的输出将不受输入信号控制）13、选择Continue（继续）图标后按ENTER键进入下一步，如下图所示：手操器上显示的这句话意思：（警告：设备的输出在校验过程中将发生改变）14、定位器开始整定（寻找阀门行程最高点、最低点、中间点、定位器开始模块运算和优化）如下图所示：15、自动校验完成后按OK键，然后把定位器模式改回In Service（投用模式），如下图所示：整定完成后必须把模式更改回In Service（投用模式），不然中控给定输入信号后，阀门将不动作。
FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。
调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。
1．零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下：⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。
注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。
⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。
⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。
⑷将输入信号与定位器相连，首先输入中间值。
比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。
注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。
⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。
⑺将挡板转到反作用象限刻度10处，输出压力也应为中间值，若不是，调整推板螺栓，使其输出压力达到中间值然后锁紧。
⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。
若不是，重新调整喷嘴和挡板，直到零位达到。
为行程调整做好准备。
2．行程调整⑴解除负荷，将定位器输出与执行机构输入相连接。
给定位器输入信号并且为中间值。
⑵将挡板调到推板刻度大约为6位置（正作用象限或反作用象限）给定位器供气，执行机构应运动到其行程的中间值。
费希尔（FISHER）阀门定位器调试打开275/375手操器从主菜单（Main Menu）选择Hart应用（HART Application）从On line找到该定位器。
依次进入Setup&Diag ——Detailed Setup——Mode——Instument Mode (或者按手操器上快捷键直接进入)——警告！in service 模式被送到仪表当中时阀门也许会动（WARNING!Valve may move when in Service mode is sent to the instrument.）按OK 后进入仪表模式（Instrument Mode）选择Out of service 后按ENTER——提示“Instrument mode is already out of service!”后回到主界面依次进入 Setup&Diag——Basic Setup——Auto setup——Setup Wizard：1、选择你所使用的压力单位（Pressure units (psi)）后ENTER ；2、输入最大供气压力（Max Supply Press (psi)）后ENTER；3、选择执行机构的生产厂家（Actuator Manufcture）后ENTER 以上品牌没的话选OTHER ；4、如果执行机构单作用带弹簧选3 、双作用带弹簧选4 、双作用不带弹簧选2；5、选ROTARY 下一步根据阀门零信号时是开选2 关的话选1 下一步再选1 下一步选YES自动选择阀门转向及其增益大小；6、选择是否有加速器或者快速释放阀（Is a Volume Booster or Quick Release Present ? ）；7、提示执行机构的信息正被发送到仪表当中，请稍等“Actuator information is being sent to the instrument. Please wait…”；8、选择使用出厂默认设置Use Factory defaults for setup?(Yes is recommended for Initial Setup) Yes 后ENTER ；9、提示出厂默认设置正被发送到仪表当中，请稍等“Factory default are being sent to the instrument. Please wait…”；10、继续自动设置选择放大器调整“To continue Auto Setup.select Relay Adjust ”；11、你是否希望现在进行放大器调整？(Do you wish to run Relay Adjustment Calibration now ?) 假如是双作用选择Yes 单作用选择No后ENTER ；12、选择行程标定（To continue.select Auto Calib Travel.）按OK；13、你希望现在进行自动行程标定吗？（Do you wish to run Auto Travel Calib now ?Select YES if initial setup）选择Yes 后按ENTER；14、警告！标定将导致仪表的输出突然变化按 OK；15、选择交点的调整（Select Crossover Adjust）Manual/Last Value/Default 正常情况下选择 default 后 ENTER 假如默认的调整后精度比较差才会选择Manual手动；16、下面进入自动行程标定的过程，完成后仪表模式恢复到In service!。
费希尔定位器讲义一．费希尔定位器的分类介绍。
二．费希尔定位器的工作原理。
三．费希尔定位器的调试及整定。
四．4200反馈快速调整的方法。
费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表，应改装一个堵头。
双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。
费希尔调压阀说明书篇一：标题: 费希尔调压阀说明书正文:费希尔调压阀是一种广泛应用于各种工业设备和管道上的安全、可靠的调节阀。
它主要用于调节管道中的压力,以达到预定的目标。
本说明书将详细介绍费希尔调压阀的工作原理、使用方法和注意事项。
一、工作原理费希尔调压阀由两个阀门和一个控制器组成。
其中一个阀门是主阀门,另一个是调节阀门。
主阀门和调节阀门之间的连接管道称为调压管。
当需要调节管道中的压力时,可以通过控制调节阀门的开度来调节主阀门的输出流量,从而实现压力的调节。
二、使用方法1. 安装调压阀将调压阀安装在管道上,并确保与管道的连接正确。
安装时需要注意调压阀的密封圈是否磨损,如果有磨损需要更换密封圈。
2. 连接调压管将调压管连接到调压阀的进气管和输出水管上。
连接时需要注意调压管的接口是否正确,管径是否匹配,并确保连接处密封良好。
3. 打开主阀门打开主阀门,使调压管中的水流动起来。
此时,调压阀的控制器将开始工作。
4. 调节调节阀门通过调节调节阀门的开度,可以控制调压管中的压力。
调节时需要注意调节阀门的开度不要过大,以免对管道造成损坏。
5. 关闭主阀门当调节调节阀门的开度达到所需值时,关闭调节阀门。
此时,调压阀的控制器将停止工作。
6. 测试调压效果在使用完调压阀后,需要对调压效果进行测试。
将调压阀关闭,测量调压管中的压力,确保达到预定的目标。
三、注意事项1. 调压阀应安装在管道的适当位置,避免安装在压力过高或过低的区域。
2. 在使用调压阀时,应确保调压管的接口正确,管径匹配,密封良好。
3. 调压阀的控制器应定期检查,确保其正常工作。
4. 在使用调压阀前,应仔细阅读说明书,了解其使用方法和注意事项。
5. 禁止在危险的环境中使用调压阀。
四、总结费希尔调压阀是一种广泛应用于各种工业设备和管道上的安全、可靠的调节阀。
它简单易用,性能稳定,可以有效地调节管道中的压力。
在使用费希尔调压阀时,需要安装正确,注意使用方法和注意事项,并定期检查和维护。
FISHER阀门定位器技术协议书2.2.2 防爆、防护要求防爆环境：1区，ⅡC，T4组。
设备必须具有国内防爆合格证或国际公认的相应防爆认证。
设备防护等级IP66。
2.2.3 通用性：Fisher DVC6200系列定位器，可以同时适用多种类型的气动调节阀，包括直行程、角行程，截止（Globe)型、角阀、蝶阀、偏心旋转阀、V型调节球阀等。
DVC6200可直接用于单作用和双作用执行机构，无需通过配备反向放大器来实现双作用。
2.2.4 适应性：Fisher DVC6200系列定位器，隔爆外壳(防护等级IP66)，能够适应买方的环境与现场条件。
定位器的电缆接线盒与电气功能部件独立设置，相互隔离，防止雨水与潮气侵入，所有电子元件全部塑封，能适应湖南多雨潮湿环境。
产品对气源有较强的适应性，能克服气源中的偶尔出现固体颗粒（<40微米）与水露对定位器的影响。
DVC6200具备分体式安装的功能，以满足高温或振动大的应用场合需要。
DVC6200采用无接触的磁感应连接，消除了连接死区，精度更高。
同时避免了机械振动造成反馈连接脱离，提高了可靠性。
无反馈无接触连接，没有金属连接件的腐蚀，使用寿命更长。
DVC6200保持了通用性，出来外壳、接线端子、及反馈部件同原产品不同以外，其他部件同原产品完全相同。
2.2.5 可靠性：Fisher DVC6200定位器具有SIL3认证，可以用于SIS系统。
2.2.6 智能性：Fisher DVC6200系列定位器，通过阀门性能诊断软件VALVELINK向用户提供功能丰富调节阀性能信息，其中包括：●全行程(-5%-105%)的曲线与分析数据，提供8000个采样点；●执行机构弹簧弹性系数，弹簧预紧力实际值；●阀座情况分析，实际阀座关紧力；●实际填料摩擦力以及理想的摩擦力范围；●连续地，间断性地，或定时定期的阀门机械性能状态；●计算阀门的摩擦与死区的数值，显示的趋势曲线；●组态，校验，以及诊断曲线与数据；● MS Office格式阀门诊断测试报告；●能够内嵌于智能仪表设备管理系统（AMS）。
安装时DVC6200的接地电极要留意
安装对于dvc6200来说异常重要，尽管只是一个接地电极的安装，就有许多细节需要注意，
所以用户安装前一定要了解所有的注意事项，确保安装正常进行。
下面对现场可用的接地电
极许多细节来进行介绍。
1、条形或管装电极
dvc6200长度8英尺(2.44m)，包含如下材料，dvc6200安装方式如下：
①电极的安装必须保证有8英尺(2.44m)的长度与土壤接触。
必须埋在8英尺(2.44m)深的地下。
②铁条或钢条电极直径为5/8英寸(15.87mm)。
直径5/8英寸(15.87mm)的不锈钢条、或等效直径不小于1/2英寸(12.7mm)的有色金属条。
③管或电线管电极的尺寸不应小于3/4英寸，若为铁质或钢质，外表面应该有镀层或其它防
腐金属涂层。
2、混凝土掩体的电极
dvc6200电极由厚度为2英寸(50.8mm)的混凝土掩体包裹，位于直接与大地接触的混凝土基
础或基座附近，其中包含1根20英尺(6.1m)以上且直径为1/2英寸(12.7mm)以上的全裸、镀
锌或其它导电性涂层的加强钢棒或钢条，或包含长度20英尺(6.1m)且型号不小于No.2
AWG(φ6.54mm)的裸露铜质导线。
3、dvc6200有效接地的建筑物金属结构。
4、dvc6200接地环
一种环绕建筑物或结构物的接地环，在地面以下深度2 1/2英尺(762mm)与大地接触，包含20英尺(6.1m)且型号不小于No.2 AWG的裸露铜质导线。
若现场没有上述电极可供使用，必须
采用人工电极。
5、金属地下水管与地直接接触部分长度10英尺(3.05m)。
6、dvc6200板状电极dvc6200每个板状电极表面与外土壤的接触面积不得低于2平方
英尺(0.186平方米)；铁板或钢板电极厚度为1/4英寸(6.35mm)；有色金属电极厚度为0.06英
寸(1.52 mm)。
可靠性：
少连接无接触阀位反馈—高性能、少连接反馈系统消除了阀杆和DVC6200f 之间的物理接触。
没有磨损部件，因此zui大限度地延长了循环使用寿命。
耐受恶劣环境—经过现场考验的
DVC6200f 仪表采用全封装电子元件，抗振动、耐高温以及耐腐蚀性环境。
防风雨接线端子
将现场接线连接和仪表的其他区域隔开。
性能：
准确而灵敏—两级定位器设计能够快速响应大的阶跃变化，并精确控制设定点的微小变化。
行程控制/压力反馈—阀位置反馈对数字阀控制器的运行至关重要。
DVC6200f 可以检测阀位
反馈问题，并自动转换到 I/P 转换器模式，以保持阀运行
易于使用：
增强的安全性—DVC6200f 是一款 FOUNDATION 现场总线通信装置，可以访问回路中任何
位置的信息。
这种灵活性可以降低暴露在危险环境中的风险，并能够方便地了解安装在难以
触及的位置的阀状况。
缩短的调试时间—FOUNDATION 现场总线通信允许您使用各种工具
快速调试回路，既可以在阀组件处进行，也可以远程执行。
易于维护—DVC6200f 数字阀控制器采用模块化设计。
无需拆除现场布线或气动管道，便可更换重要的工作组件。
价值：
硬件节约—安装在一体式控制系统中时，可以大大节约硬件和安装成本。
无需使用限位开关和阀位变送器等阀附件，因为该技术已作为功能块提供。
增加正常运行时间—DVC6200f 数字阀控制器的自诊断功能可以对阀性能和运行状况进行评估，无需关闭过程或从管道上拉下阀组件。
改善维护决策—数字通信方便了解阀的状况。
通过 Fisher Val velixxxxnk™ 软件分析阀信息，可以制定正确的过程和资产管理决策。
