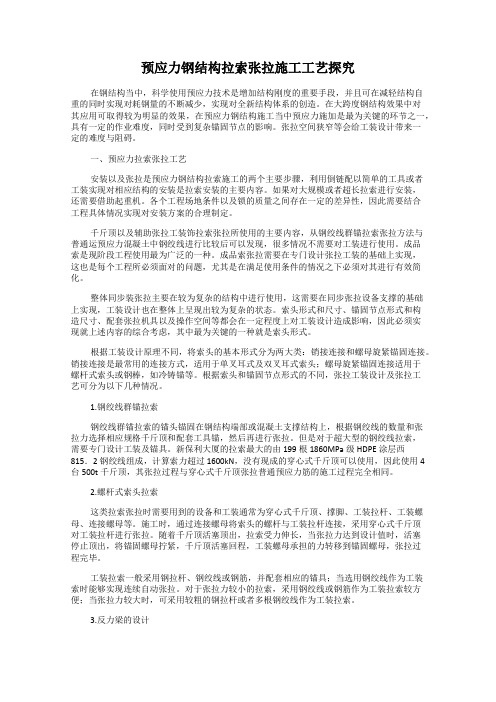

预应力钢结构拉索张拉施工工艺探究在钢结构当中，科学使用预应力技术是增加结构刚度的重要手段，并且可在减轻结构自重的同时实现对耗钢量的不断减少，实现对全新结构体系的创造。
在大跨度钢结构效果中对其应用可取得较为明显的效果，在预应力钢结构施工当中预应力施加是最为关键的环节之一，具有一定的作业难度，同时受到复杂锚固节点的影响。
张拉空间狭窄等会给工装设计带来一定的难度与阻碍。
一、预应力拉索张拉工艺安装以及张拉是预应力钢结构拉索施工的两个主要步骤，利用倒链配以简单的工具或者工装实现对相应结构的安装是拉索安装的主要内容。
如果对大规模或者超长拉索进行安装，还需要借助起重机。
各个工程场地条件以及锁的质量之间存在一定的差异性，因此需要结合工程具体情况实现对安装方案的合理制定。
千斤顶以及辅助张拉工装饰拉索张拉所使用的主要内容，从钢绞线群锚拉索张拉方法与普通运预应力混凝土中钢绞线进行比较后可以发现，很多情况不需要对工装进行使用。
成品索是现阶段工程使用最为广泛的一种。
成品索张拉需要在专门设计张拉工装的基础上实现，这也是每个工程所必须面对的问题，尤其是在满足使用条件的情况之下必须对其进行有效简化。
整体同步装张拉主要在较为复杂的结构中进行使用，这需要在同步张拉设备支撑的基础上实现，工装设计也在整体上呈现出较为复杂的状态。
索头形式和尺寸、锚固节点形式和构造尺寸、配套张拉机具以及操作空间等都会在一定程度上对工装设计造成影响，因此必须实现就上述内容的综合考虑，其中最为关键的一种就是索头形式。
根据工装设计原理不同，将索头的基本形式分为两大类：销接连接和螺母旋紧锚固连接。
销接连接是最常用的连接方式，适用于单叉耳式及双叉耳式索头；螺母旋紧锚固连接适用于螺杆式索头或钢棒，如冷铸锚等。
根据索头和锚固节点形式的不同，张拉工装设计及张拉工艺可分为以下几种情况。
1.钢绞线群锚拉索钢绞线群锚拉索的锚头锚固在钢结构端部或混凝土支撑结构上，根据钢绞线的数量和张拉力选择相应规格千斤顶和配套工具锚，然后再进行张拉。
