[工学]物探基础知识及工作流程

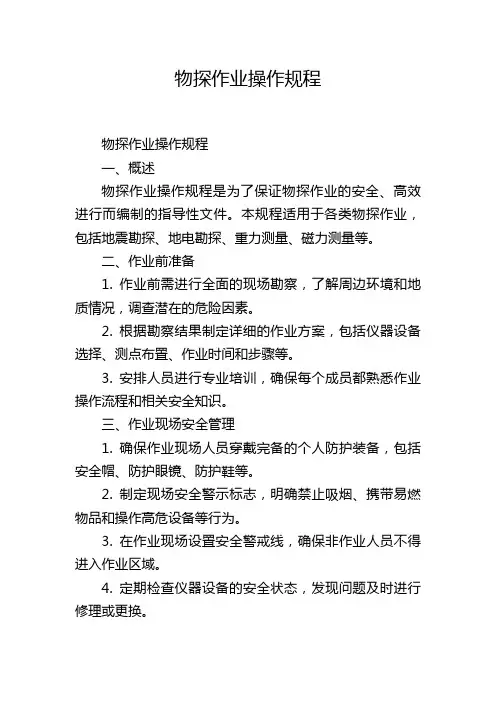

物探作业操作规程物探作业操作规程一、概述物探作业操作规程是为了保证物探作业的安全、高效进行而编制的指导性文件。

本规程适用于各类物探作业，包括地震勘探、地电勘探、重力测量、磁力测量等。

二、作业前准备1. 作业前需进行全面的现场勘察，了解周边环境和地质情况，调查潜在的危险因素。

2. 根据勘察结果制定详细的作业方案，包括仪器设备选择、测点布置、作业时间和步骤等。

3. 安排人员进行专业培训，确保每个成员都熟悉作业操作流程和相关安全知识。

三、作业现场安全管理1. 确保作业现场人员穿戴完备的个人防护装备，包括安全帽、防护眼镜、防护鞋等。

2. 制定现场安全警示标志，明确禁止吸烟、携带易燃物品和操作高危设备等行为。

3. 在作业现场设置安全警戒线，确保非作业人员不得进入作业区域。

4. 定期检查仪器设备的安全状态，发现问题及时进行修理或更换。

四、作业操作要求1. 严格按照作业方案进行操作，不得随意更改作业步骤或调整测点布置。

2. 作业人员需严守岗位纪律，不得私自离开现场，确保作业期间的连续性和效率。

3. 在进行物探测量时，应准确记录相关数据，并及时上传到相关系统或进行备份保存。

4. 在发现异常情况时，应立即停止作业并向上级汇报，根据上级指示进行进一步处理。

5. 作业结束后，应对仪器设备进行清洁和归位，确保其正常使用寿命和安全运行。

五、事故应急处理1. 在作业过程中，如发生意外事故或紧急情况，应立即采取措施确保人员安全。

2. 保持现场秩序，避免恐慌和混乱，将伤员及时送往医院进行救治，并及时报警。

3. 保护事故现场，防止进一步扩大事故范围，并采取措施避免二次事故的发生。

4. 协助相关部门进行事故调查，提供相关证据和资料，做好后续的事故分析和处理。

六、附则1. 物探作业操作规程的制定、修订和废止，需进行上级审批和相关部门的备案。

2. 在物探作业中，应遵守国家法律法规和相关规定，确保作业的合法性、合规性和可靠性。

3. 对于作业期间发现的地质灾害隐患和安全问题，应及时向上级主管部门报告，以便采取措施加以解决。

物探基础知识物探是指对地球的各种物理场分布及其变化进行观测，探索地球本体及近地空间的介质结构、物质组成、形成和演化，研究与其相关的各种自然现象及其变化规律。

以下是由店铺整理关于物探知识的内容，希望大家喜欢!物探的勘探方法地球物理勘探所给出的是根据物理现象对地质体或地质构造做出解释推断的结果，因此，它是间接的勘探方法。

此外，用地球物理方法研究或勘查地质体或地质构造，是根据测量数据或所观测的地球物理场求解场源体的问题，是地球物理场的反演的问题，而反演的结果一般是多解的，因此，地球物理勘探存在多解性的问题。

为了获得更准确更有效的解释结果，一般尽可能通过多种物探方法配合，进行对比研究，同时，要注重与地质调查和地质理论的研究相结合，进行综合分析判断。

人类居住的地球，表层是由岩石圈组成的地壳，石油和天然气就埋藏于地壳的岩石中，埋藏可深达数千米，眼看不到，手摸不着，所以，要找到油气首先需要搞清地下岩石情况。

怎样才能搞清地下岩石的情况呢?这要从岩石的物理性质谈起。

岩石物理性质是指岩石的导电性、磁性、密度、地震波传播等特性，地下岩石情况不同，岩石的物理性质也随之而变化。

各种物理性质都表现为一种或几种不同的物理现象，如导电性不同的岩石在相同的电压作用下，具有不同的电流分布;磁性不同的岩石，对同一磁铁的作用力不同;密度不同的岩石，可以引起重力的差异;振动波在不同岩石中传播速度不同等。

运用现代技术，完全可以记录到上述物理现象的变化，进而可以了解地下岩石的性质及其分布规律，达到寻找地下油气的目的。

我们把这种以岩石间物理性质差异为基础，以物理方法为手段的油气勘探技术，称为地球物理勘探技术，简称物探技术。

古代兵器有刀、枪、剑、戟……，当今的油气地球物理勘探技术又有哪些呢?物探的分类地球物理勘探常利用的岩石物理性质有：密度、磁导率、电导率、弹性、热导率、放射性。

与此相应的勘探方法有：重力勘探、磁法勘探、电法勘探、地震勘探、地温法勘探、核法勘探。

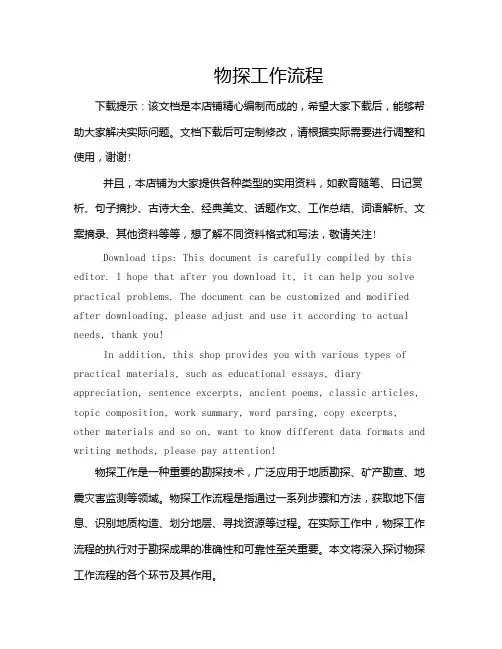

物探工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!物探工作是一种重要的勘探技术，广泛应用于地质勘探、矿产勘查、地震灾害监测等领域。

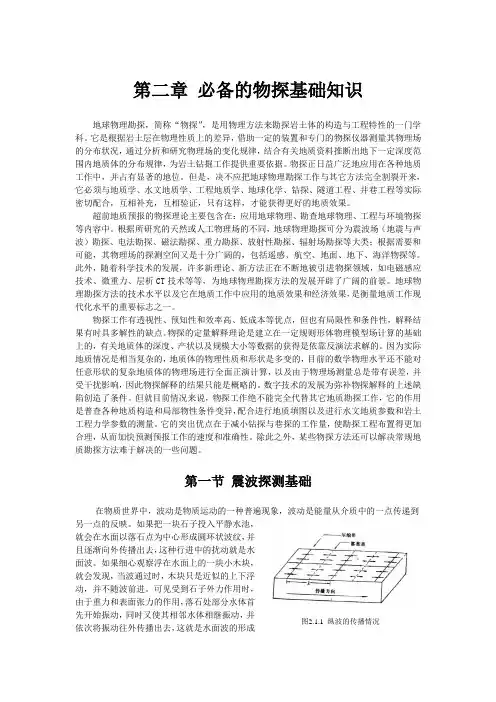

第二章 必备的物探基础知识地球物理勘探，简称“物探”，是用物理方法来勘探岩土体的构造与工程特性的一门学科。

它是根据岩土层在物理性质上的差异，借助一定的装置和专门的物探仪器测量其物理场的分布状况，通过分析和研究物理场的变化规律，结合有关地质资料推断出地下一定深度范围内地质体的分布规律，为岩土钻掘工作提供重要依据。

物探正日益广泛地应用在各种地质工作中，并占有显著的地位。

但是，决不应把地球物理勘探工作与其它方法完全割裂开来，它必须与地质学、水文地质学、工程地质学、地球化学、钻探、隧道工程、井巷工程等实际密切配合，互相补充，互相验证，只有这样，才能获得更好的地质效果。

超前地质预报的物探理论主要包含在：应用地球物理、勘查地球物理、工程与环境物探等内容中。

根据所研究的天然或人工物理场的不同，地球物理勘探可分为震波场（地震与声波）勘探、电法勘探、磁法勘探、重力勘探、放射性勘探、辐射场勘探等大类；根据需要和可能，其物理场的探测空间又是十分广阔的，包括遥感、航空、地面、地下、海洋物探等。

此外，随着科学技术的发展，许多新理论、新方法正在不断地被引进物探领域，如电磁感应技术、微重力、层析CT 技术等等，为地球物理勘探方法的发展开辟了广阔的前景。

地球物理勘探方法的技术水平以及它在地质工作中应用的地质效果和经济效果，是衡量地质工作现代化水平的重要标志之一。

物探工作有透视性、预知性和效率高、低成本等优点，但也有局限性和条件性，解释结果有时具多解性的缺点。

物探的定量解释理论是建立在一定规则形体物理模型场计算的基础上的，有关地质体的深度、产状以及规模大小等数据的获得是依靠反演法求解的。

因为实际地质情况是相当复杂的，地质体的物理性质和形状是多变的，目前的数学物理水平还不能对任意形状的复杂地质体的物理场进行全面正演计算，以及由于物理场测量总是带有误差，并受干扰影响，因此物探解释的结果只能是概略的。

数字技术的发展为弥补物探解释的上述缺陷创造了条件。

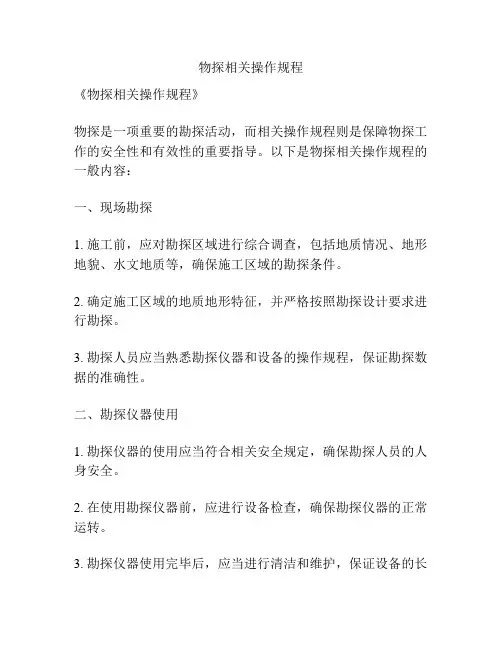

物探相关操作规程
《物探相关操作规程》
物探是一项重要的勘探活动，而相关操作规程则是保障物探工作的安全性和有效性的重要指导。

以下是物探相关操作规程的一般内容：
一、现场勘探
1. 施工前，应对勘探区域进行综合调查，包括地质情况、地形地貌、水文地质等，确保施工区域的勘探条件。

2. 确定施工区域的地质地形特征，并严格按照勘探设计要求进行勘探。

3. 勘探人员应当熟悉勘探仪器和设备的操作规程，保证勘探数据的准确性。

二、勘探仪器使用
1. 勘探仪器的使用应当符合相关安全规定，确保勘探人员的人身安全。

2. 在使用勘探仪器前，应进行设备检查，确保勘探仪器的正常运转。

3. 勘探仪器使用完毕后，应当进行清洁和维护，保证设备的长
期使用寿命。

三、数据处理和分析
1. 勘探数据的处理和分析应当由专业人员完成，确保数据的准确性和真实性。

2. 对勘探数据进行综合分析，结合实地情况，提出合理的勘探结论和建议。

3. 勘探报告应当严格按照相关规定编写，确保报告的准确性和可靠性。

四、安全保障和环境保护
1. 在勘探现场应当严格遵守相关安全规定，做好安全防护措施，确保勘探人员的安全。

2. 勘探施工应当减少对环境的影响，做好环境保护工作。

以上是物探相关操作规程的一般内容，通过严格执行这些规程，可以保证物探施工的安全性和有效性，为勘探活动提供有力保障。

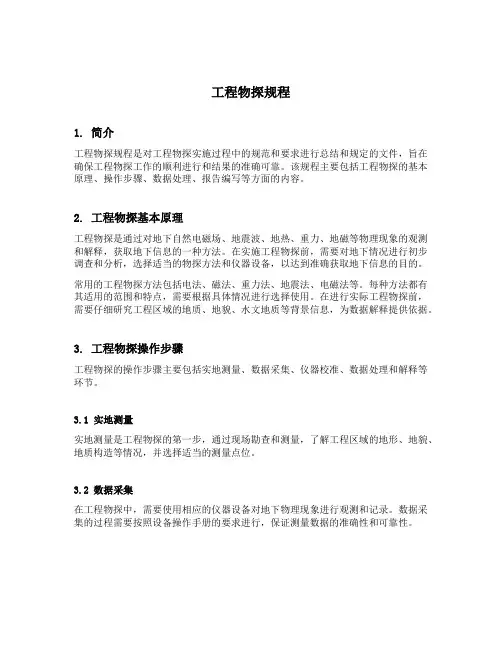

工程物探规程1. 简介工程物探规程是对工程物探实施过程中的规范和要求进行总结和规定的文件，旨在确保工程物探工作的顺利进行和结果的准确可靠。

该规程主要包括工程物探的基本原理、操作步骤、数据处理、报告编写等方面的内容。

2. 工程物探基本原理工程物探是通过对地下自然电磁场、地震波、地热、重力、地磁等物理现象的观测和解释，获取地下信息的一种方法。

在实施工程物探前，需要对地下情况进行初步调查和分析，选择适当的物探方法和仪器设备，以达到准确获取地下信息的目的。

常用的工程物探方法包括电法、磁法、重力法、地震法、电磁法等。

每种方法都有其适用的范围和特点，需要根据具体情况进行选择使用。

在进行实际工程物探前，需要仔细研究工程区域的地质、地貌、水文地质等背景信息，为数据解释提供依据。

3. 工程物探操作步骤工程物探的操作步骤主要包括实地测量、数据采集、仪器校准、数据处理和解释等环节。

3.1 实地测量实地测量是工程物探的第一步，通过现场勘查和测量，了解工程区域的地形、地貌、地质构造等情况，并选择适当的测量点位。

3.2 数据采集在工程物探中，需要使用相应的仪器设备对地下物理现象进行观测和记录。

数据采集的过程需要按照设备操作手册的要求进行，保证测量数据的准确性和可靠性。

3.3 仪器校准工程物探仪器的准确校准对于数据的解释和分析至关重要。

校准过程包括检查仪器的工作状态、调整参数、校准仪表刻度等操作，确保仪器工作正常。

3.4 数据处理和解释在获得原始数据后，需要进行数据处理和解释，以获取地下信息。

数据处理包括数据滤波、降噪、反演等操作，解释阶段需要依据地质背景知识和数据处理结果进行综合分析，形成合理的结论。

4. 报告编写工程物探报告是对工程物探实施过程和结果的总结和说明，是工程物探工作的产出和交付物。

报告编写应遵循科学、规范的原则，内容包括：4.1 引言引入工程物探的背景和目的，对工程物探的重要性进行说明。

4.2 工程区域概况对工程区域的地理位置、地质背景等情况进行描述和分析。

物探施工方案1. 介绍物探（物理探测）是指利用物理方法对地下进行探测和测量，以获取地下信息的技术方法。

物探施工方案是指在进行物探工作时所采取的具体探测方案和施工步骤。

本文将针对物探施工方案进行详细介绍。

2. 施工准备在进行物探工作之前，需要进行一系列的施工准备工作。

具体步骤如下：2.1 项目调研在施工前，需要对项目进行调研，了解项目的背景信息、探测目的、工作范围等。

通过调研，可以更好地制定出合理的施工方案。

2.2 设备选择根据项目的需要，选择合适的物探仪器和设备。

常见的物探仪器包括地震仪、电磁仪、重力仪、地电仪等。

根据地下情况和需要测量的参数选择合适的物探仪器。

2.3 人员培训对施工人员进行相应的培训，使其了解物探仪器的使用方法和注意事项。

保证施工人员能够熟练操作物探仪器，并且能够在施工过程中保证安全。

3. 施工步骤物探施工的步骤主要包括野外调查、数据采集与分析和报告撰写等。

具体步骤如下：3.1 野外调查在野外调查阶段，施工人员需要根据工作范围和调研结果选择合适的野外点位进行探测。

野外调查需要对地面进行标定，确定探测路径和测量点位。

3.2 数据采集与分析在数据采集与分析阶段，施工人员需要使用物探仪器进行数据采集，并将采集到的数据进行分析和处理。

根据探测目的和采集数据的特点，通过数据分析可以得出地下结构和性质等信息。

3.3 报告撰写在物探施工的最后阶段，需要根据数据分析的结果撰写物探报告。

报告内容包括项目背景、调研情况、施工步骤、数据分析结果等。

报告应具有清晰的结构和逻辑，确保传达信息的准确性和有效性。

4. 注意事项在进行物探施工过程中，需要注意以下几点：•安全注意：施工人员需要注意自身安全和设备安全，遵守相关施工规范和操作规程。

避免施工中发生事故。

•环境保护：施工过程中，需要保护好工作环境和周边环境，避免对环境造成破坏。

•数据准确性：物探数据的准确性对于结构分析和工程设计具有重要意义，施工人员需要保证数据采集的准确性和可靠性。

物探步骤一、井下：线圈插上瞬变电磁仪（红发蓝收）1、开机2、四个选项①置参②检测③选项④记录3、电磁仪上选择：①置参（置参一共9个选项）4、选择“输入”出现以下数据：①测线号：01②测点号：0001(测点号一共可以测9999个点，无论测几个工作面，测点号不变)③发射频率：选择3，为8.3Hz④叠加次数：32⑤发送边长：02⑥发送匝数：09⑦接受边长：02⑧接受匝数：18⑨设置日期：设置为当天日期5、选项①测点号自动加一②数据自动存储③千倍开④定点数制⑤手动采样6、记录①删除②全清（当天第一次测点时记录全清，当天进行第二次不清）7、检测①测电流②校流8、进行采样（每测一个点便采样一次）二、井上1、数据传输2、数据处理3、数据分层（顶板、顺层、底板）4、单点移动5、道参设置（T）【X、Y、Z全部设置为零，法向方位角180°测的点数平均分配】6、晚期视电阻率计算：开始测道：14 电阻系数：1000结束测道：40 深度系数：507、启动surfer软件8、命令网格—数据网格化数据X——列B Y——列D Z——列EX方向：最小值-100，最大值100Y方向：最小值0，最大值1009、地图—等值线图—新建等值线图10、双击等值线图更改属性点击“常规”，“填充等值线”“平滑”等全部选中，程度选为高等级（最小为0，小于0为0，大于0不改）双击—填充—前景色（修改颜色）双击—等级—间距（图里的线少改小，线多改多）11、打开边界文件，把边界文件复制到图形上同时选中边界文件和图形地图—覆盖地图。

物探操作规程物探设备掘进工作面使用西安煤科院的YTR-D瑞利波探测仪、YDZ-A直流电法仪、福建华虹的便携式地质探测仪。

回采工作面使用重庆煤科院的WKT-E坑道透视仪。

4种仪器均为煤矿用本质安全型。

使用环境：煤矿井下有甲烷（不能超过0.5%）和煤尘，无腐蚀性气体的场合使用。

温度0—40℃相对湿度≤95%大气压力80—106KPa下井前1、检查仪器性能，电量必须符合规定要求，仪器面板保持清洁，各类连接电缆外观无破损，仪器接头螺栓牢固。

2、开机进行试验，确保仪器属于完好状态。

3、按有掘必探原则确定施工地点，对现场初步了解，制定计划和熟悉探测目的，根据实际情况使用相应物探仪器。

4、班前进行安全确认，施工人员状态如不符合矿规定不准下井。

5、对所去队组的避灾路线必须应知应会。

井下施工注意事项1、工作面支护必须达到要求，不准空顶作业。

2、施工前必须对顶帮的浮矸进行清理，敲帮问顶，确定施工位置。

队组掘进机等设备退后5-10米，闭锁后方可开始施工。

3、震波激发时必须用铜锤，避免探测过程中产生碰撞火花。

4、使用直流电法时工作面内严禁使用雷管、炸药。

易爆物品必须存放在专用箱内，不得散落在巷道内。

避免仪器产生电流引爆。

探测方法：瑞利波超前探：1、工作面正前钉两组钢钎间隔1.0米，钢钎间距0.20米，启动钢钎间距1.0米，检波器共6道，第6道安装在无风筒帮，钢钎必须插牢。

2、井下必须用铜锤激发，锤垫放置在距启动检波器1.0米处。

3、开机时要对上次采集数据清除，避免混淆。

4、数据采集时，如杂波较多，第一道检波器超过20db时必须重新测量，其余检波器接收值不得高于26db。

每次采集数据不得少于3组。

5、必须按规定程序关机，不得直接关闭仪器电源。

6、探测结束后，对仪器的各类附件要进行清洁维护，严禁将电缆接头等与煤尘和水接触。

便携式地质探测仪：方法同瑞利波探测仪。

直流电法仪超前探：1、距离工作面8-16米处底板处钉3个钢钎A1、A2、A3，间隔4米；铜钎M、N与A 组间距4米，另一钢钎钉在距工作面后200—300米的底板内。
