市政雨污水检查井工程量计算

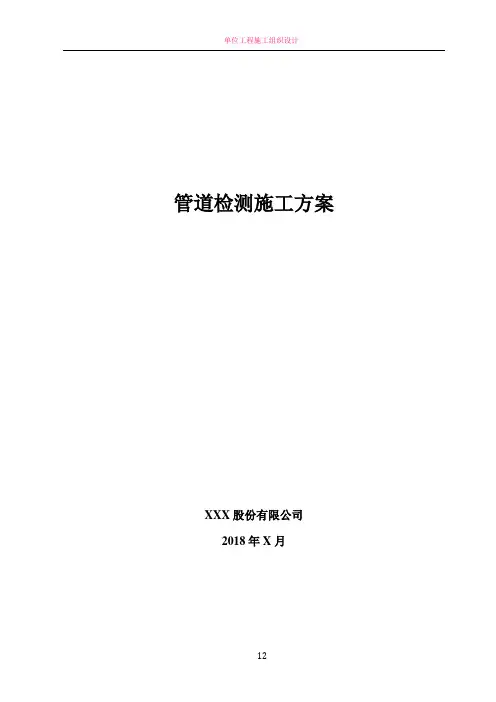

管道检测施工方案XXX股份有限公司2018年X月目录一、编制依据 (1)二、工程概况 (1)1、简要说明：位于XXX一期、二期排水管网中雨水管线出现污水混流或渗漏现象，需进行排查。

经现场调查，雨水在倒排时发现混有污水，为符合环保要求，决定采用综合检查清淤专业作业车实施排查。

为保证排水管线的正常运行，特制定管道排查方案。

(1)2、需要进行排查的主要工程量： (1)外环路 (1)管径 (1)长度 (1)雨水检查井 (1)管堵 (1)DN400 (1)745.9m (1)84座 (1)DN500 (1)292.1m (1)DN600 (1)686.8m (1)DN800 (1)10 (1)DN1000 (1)1125.9m (1)12 (1)八二路 (1)管径 (1)长度 (1)雨水检查井 (1)管堵 (1)DN1000 (1)145m (1)60座 (1)1 (1)DN1200 (1)320m (1)3 (1)DN1500 (1)1383m (1)12 (1)DN1800 (1)523m (1)支路一 (1)管径 (2)长度 (2)雨水检查井 (2)管堵 (2)DN1000 (2)296m (2)9 (2)2 (2)规划七号路 (2)管径 (2)长度 (2)雨水检查井 (2)管堵 (2)DN400 (2)80m (2)12座 (2)DN500 (2)83m (2)DN600 (2)79.5m (2)DN800 (2)200m (2)1 (2)DN1000 (2)56.5m (2)1 (2)DN1200 (2)217m (2)2 (2)规划一号路 (2)管径 (2)长度 (2)雨水检查井 (2)管堵 (2)DN400 (2)391m (2)28座 (2)3 (2)DN500 (2)86m (2)DN600 (2)1 (2)DN800 (2)147m (2)DN1350 (2)237m (2)2 (2)规划八号路 (2)管径 (2)长度 (2)雨水检查井 (2)管堵 (2)DN1200 (2)204m (2)10 (2)1 (2)DN1500 (2)214m (2)1 (2)胜利路 (2)管径 (2)长度 (2)管堵 (2)DN500 (2)80m (2)11座 (2)DN600 (2)40m (2)1 (2)DN800 (2)120m (2)DN1000 (2)53.5m (2)DN1200 (2)162m (2)1 (2)规划二号路 (2)管径 (3)长度 (3)雨水检查井 (3)管堵 (3)DN500 (3)120m (3)1 (3)DN600 (3)40m (3)1 (3)DN800 (3)80m (3)1 (3)DN1000 (3)93m (3)洪泥河东路 (3)管径 (3)长度 (3)雨水检查井 (3)管堵 (3)DN600 (3)704m (3)22 (3)5 (3)津港辅路 (3)管径 (3)长度 (3)管堵 (3)DN600 (3)652m (3)22 (3)5 (3)DN800 (3)56m (3)DN1000 (3)48m (3)泰昌路 (3)管径 (3)长度 (3)雨水检查井 (3)管堵 (3)DN400 (3)40m (3)11座 (3)DN600 (3)25m (3)DN800 (3)262m (3)DN1000 (3)88m (3)1 (3)泰丰路 (3)管径 (3)长度 (3)雨水检查井 (3)管堵 (3)DN400 (3)58m (3)13座 (3)1 (3)DN600 (3)87m (3)1 (3)DN800 (3)63m (3)1 (3)DN1500 (3)182m (3)1 (3)管径 (3)长度 (3)雨水检查井 (3)管堵 (3)DN800 (3)112m (3)13座 (3)1 (3)DN1000 (3)199m (3)1 (3)DN1200 (4)44m (4)1 (4)泰和路 (4)管径 (4)长度 (4)雨水检查井 (4)管堵 (4)DN1200 (4)178m (4)1 (4)DN1800 (4)340m (4)2 (4)胜利路 (4)管径 (4)长度 (4)雨水检查井 (4)管堵 (4)DN600 (4)250m (4)19座 (4)2 (4)DN800 (4)145m (4)2 (4)DN1000 (4)162m (4)1 (4)DN1200 (4)15m (4)DN1650 (4)103m (4)DN1800 (4)82m (4)1 (4)八二路 (4)管径 (4)长度 (4)雨水检查井 (4)管堵 (4)DN400 (4)275m (4)23座 (4)2 (4)DN600 (4)137m (4)1 (4)DN800 (4)31m (4)DN1000 (4)322m (4)DN1500 (4)264m (4)3 (4)金台花园 (4)管径 (4)长度 (4)雨水检查井 (4)管堵 (4)DN600 (4)720m (4)15 (4)4 (4)阁谢璐 (4)管径 (4)长度 (4)雨水检查井 (4)管堵 (4)DN1000 (4)800m (4)40 (4)6 (4)500m (4)4 (4)外环东路 (4)管径 (4)长度 (4)雨水检查井 (4)管堵 (4)DN1000 (5)737m (5)13 (5)3 (5)建设路 (5)管径 (5)长度 (5)雨水检查井 (5)管堵 (5)DN1200 (5)297m (5)40 (5)3 (5)DN1500 (5)3 (5)3、工程难点： (5)（1）、管道积水且可能雨污水混流,排查困难。

雨、污水管道工程施工方案一、工程概况1、雨水管道K3+000 —K4+600段红线宽度为50.0m：雨水管线采用双排布设在左右侧非机动车道，管道中线距离道路中线为14.0m。

K6+585 —K7+580段红线宽度为34.0m：雨水管线采用单排布设在左侧人行道，管道中线距离道路中线为14.0m。

雨水管线平面定位以道路中心线为基准，用相对尺寸标注。

竖向定位以绝对高程标注，雨水管道管位见管位横断面示意图。

设计雨水主管道：K3+000 — K4+600段：道路北侧雨水主管道：道路北侧雨水共分两段进行设计：（1）YS北1至YS北15（K2+904~K3+460）段：YS北1至YS北8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS北8至YS北15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.006。

此段雨水流向由西向东，由YS北1流至YS北15，最终排入卞家沟内；（2）YS北16至YS北42（K3+508~K4+600）段：雨水干管管径为DN600mm-800mm的Ⅰ级钢筋混凝土管，坡度为0.003~0.014。

此段雨水流向由西向东由YS北16流至YS北30（为已建成雨水检查井），YS北30-YS北31检查井之间现有一段DN500的雨水管道，此段管道没有出水口，本次设计将此段现有雨水管道同新建管道连通，将雨水由西向东排至YS北42，YS北42为双星八路已建成雨水检查井，最终将雨水由双星八路雨水管网排至月河。

道路南侧雨水主管道：道路南侧雨水共分两段进行设计（1）YS南1至YS南15（K2+946~K3+463）段：YS南1至YS南8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS南8至YS南15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003。

此段雨水流向由西向东，由YS南1流至YS南15，最终排入卞家沟内；（2）YS南16至YS南43（K3+508~K4+603）段：雨水干管管径为DN600mm-1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.014。

市政⼯程计算规则市政清单项⽬⼟⽯⽅⼯程计算规则及说明⼀、⼯程量计算规则1、挖⼀般⼟⽯⽅按设计图⽰开挖线以m3计算。

2、挖沟槽、基坑⼟⽯⽅按原地⾯线以下构筑物最⼤⽔平投影⾯积乘以挖⼟深度(原地⾯平均标⾼⾄槽坑底⾼度)以m3计算。

3、竖井挖⼟⽅按设计图⽰尺⼨以m3计算。

4、暗挖⼟⽅按设计图⽰断⾯乘以长度以m3计算。

5、挖淤泥按设计图⽰的位置及界限以m3计算。

6、填⽅按设计图⽰尺⼨以m3计算或按挖⽅清单项⽬⼯程量减基础、构筑物埋⼊体积加原地⾯线⾄设计要求标⾼间的体积以m3计算。

7、余⽅弃置按挖⽅清单项⽬⼯程量减利⽤回填⽅体积(正数) 以m3计算。

8、缺⽅运按挖⽅清单项⽬⼯程量减利⽤回填⽅体积(负数) 以m3计算。

⼆、说明1、⼟壤及岩⽯(普⽯)分类可按(附表⼀)确定。

2、沟槽、基坑、⼀般⼟⽯⽅的划分应符合下列规定：(1)底宽7 m以，底长⼤于底宽3倍以上应按沟槽计算。

(2)底长⼩于底宽3倍以下，底⾯积在150 m2以应按基坑计算。

(3)超过上述围，应按⼀般⼟⽯⽅计算。

市政清单项⽬道路⼯程计算规则及说明⼀、⼯程量计算规则1、地基强夯按设计图⽰尺⼨的⾯积(强夯有效⾯积)以m2计算。

2、掺⽯灰、掺⼲⼟、掺⽯、抛⽯挤淤按设计图⽰尺⼨以m3计算。

3、袋装砂井、塑料排⽔板按设计图⽰尺⼨以m计算。

4、⽯灰砂桩、碎⽯桩、喷粉桩、深层搅拌桩按设计图⽰桩长以m计算，或按设计图⽰桩长乘以桩⾝断⾯积以m3计算。

5、⼟⼯布、⼟⼯格栅、⼟⼯膜按设计图⽰尺⼨以m2计算。

6、排⽔沟、截⽔沟、盲沟按设计图⽰尺⼨以m计算。

7、急流槽按设计图⽰尺⼨以m3计算。

8、道路垫层、基层及⾯层按设计图⽰尺⼨以m2计算，不扣除各种井所占⾯积。

9、⼈⾏道块料铺设按实铺⾯积以m2计算。

10、现浇混凝⼟⼈⾏道及进⼝坡按设计图⽰尺⼨以m2计算，不扣除各种井所占⾯积。

11、安砌及现浇侧(平、缘)⽯按设计图⽰中⼼线长度以m计算。

12、检查井升降按设计图⽰路⾯标⾼与原有的检查井发⽣正负⾼差的检查井的数量以座计算。

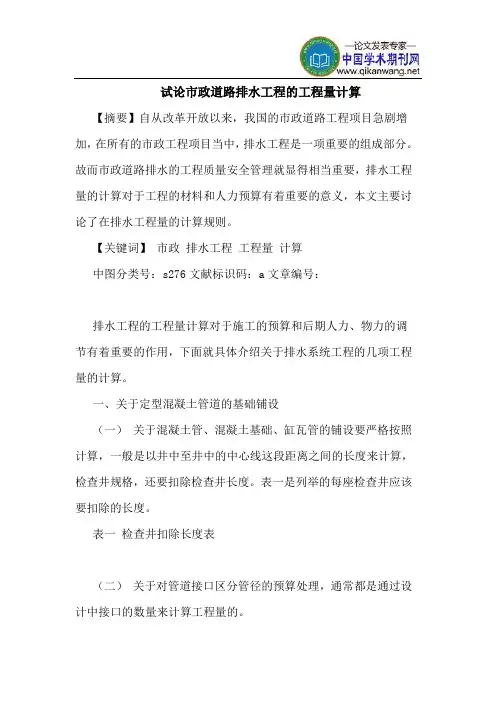

试论市政道路排水工程的工程量计算【摘要】自从改革开放以来，我国的市政道路工程项目急剧增加，在所有的市政工程项目当中，排水工程是一项重要的组成部分。

故而市政道路排水的工程质量安全管理就显得相当重要，排水工程量的计算对于工程的材料和人力预算有着重要的意义，本文主要讨论了在排水工程量的计算规则。

【关键词】市政排水工程工程量计算中图分类号：s276文献标识码：a文章编号：排水工程的工程量计算对于施工的预算和后期人力、物力的调节有着重要的作用，下面就具体介绍关于排水系统工程的几项工程量的计算。

一、关于定型混凝土管道的基础铺设（一）关于混凝土管、混凝土基础、缸瓦管的铺设要严格按照计算，一般是以井中至井中的中心线这段距离之间的长度来计算，检查井规格，还要扣除检查井长度。

表一是列举的每座检查井应该要扣除的长度。

表一检查井扣除长度表（二）关于对管道接口区分管径的预算处理，通常都是通过设计中接口的数量来计算工程量的。

（三）关于管道工程的计算，通常借助管道闭水试验来实现，以米作为计量单位来计算闭水的长度，注意此时不用扣除各种井本身所占的总长度。

（四）关于管道的出水口工程量的计算要依据情况而定，要区分材质、类型、以及管口的管径，通常都是采取以处的计量单位来计算。

二、定型井（一）井的类型按照井深、井的直径等不同来分类，通常以座位计量单位对其进行计算。

（二）综合各种井的井深都是采取同一个标准来计算，井深的标准值是指从井底最为基础面开始计算直到井盖顶止痒一段距离的长度，单位用米来计算。

三、关于非定型井、管道、渠的基础构建和砌筑（一）本文所讲的施工量均是由施工图为基础来计算的，具体要注意的事项如下：1．对于勾缝、抹灰的工程量均按照抹灰面的面积来算，计算单位用平方米计算。

2．砌筑就要严格按照设计物的实体积来计算，计算单位用立方米计算。

3．如果是计量井的预制构件，那就是按照设计物的实体积拉计算，计算单位通立方米计算，构件安装的计量则按照套为计算单位。

雨、污水管道工程施工方案一、工程概况1、雨水管道K3+000 —K4+600段红线宽度为50.0m：雨水管线采用双排布设在左右侧非机动车道，管道中线距离道路中线为14.0m。

K6+585 —K7+580段红线宽度为34.0m：雨水管线采用单排布设在左侧人行道，管道中线距离道路中线为14.0m。

雨水管线平面定位以道路中心线为基准，用相对尺寸标注。

竖向定位以绝对高程标注，雨水管道管位见管位横断面示意图。

设计雨水主管道：K3+000 —K4+600段：道路北侧雨水主管道：道路北侧雨水共分两段进展设计：〔1〕YS北1至YS北15〔K2+904~K3+460〕段：YS北1至YS 北8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS北8至YS北15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.006。

此段雨水流向由西向东，由YS北1流至YS 北15，最终排入卞家沟；〔2〕YS北16至YS北42〔K3+508~K4+600〕段：雨水干管管径为DN600mm-800mm的Ⅰ级钢筋混凝土管，坡度为0.003~0.014。

此段雨水流向由西向东由YS北16流至YS北30〔为已建成雨水检查井〕，YS北30-YS北31检查井之间现有一段DN500的雨水管道，此段管道没有出水口，本次设计将此段现有雨水管道同新建管道连通，将雨水由西向东排至YS北42，YS北42为双星八路已建成雨水检查井，最终将雨水由双星八路雨水管网排至月河。

道路南侧雨水主管道：道路南侧雨水共分两段进展设计〔1〕YS南1至YS南15〔K2+946~K3+463〕段：YS南1至YS 南8段雨水干管管径为DN800mm的Ⅰ级钢筋混凝土管，坡度为0.003；YS南8至YS南15段雨水干管管径为DN1000mm的Ⅰ级钢筋混凝土管，坡度为0.003。

此段雨水流向由西向东，由YS南1流至YS南15，最终排入卞家沟；〔2〕YS南16至YS南43〔K3+508~K4+603〕段：雨水干管管径为DN600mm-1000mm的Ⅰ级钢筋混凝土管，坡度为0.003-0.014。

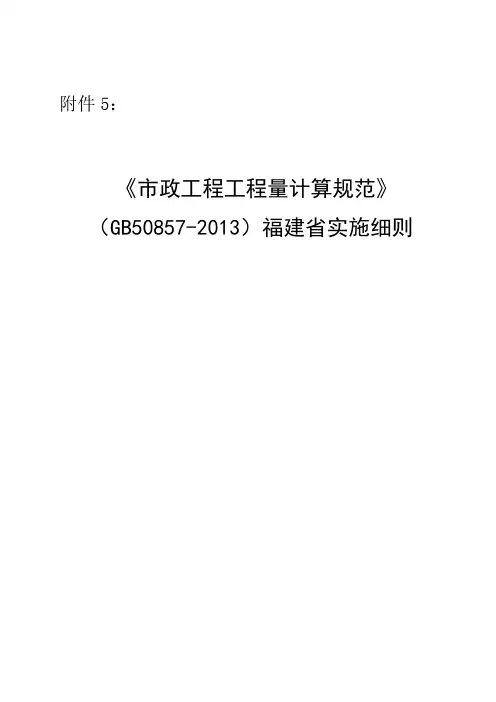

附件5：《市政工程工程量计算规范》（GB50857-2013）福建省实施细则目次总说明 (1)附录A 土石方工程 (3)A．1土方工程 (3)A．2石方工程 (4)A．3填方及土石方运输 (6)A．4相关问题及说明 (6)附录B道路工程 (7)B．1路基处理 (7)B．5交通管理设施 (7)B．6相关问题及说明 (8)附录C桥涵工程 (9)C．1桩基 (9)C．7钢结构 (10)C．10相关问题及说明 (10)附录D隧道工程 (11)D．8相关问题及说明 (11)附录E管网工程 (12)E．4管网附属构筑物 (12)附录H路灯工程 (14)H．8相关问题及说明 (14)附录L措施项目 (15)L．1脚手架工程 (15)L．2支架 (15)L．6大型机械设备进出场及安拆 (16)L．7施工排水、降水 (16)L．9总价措施项目 (17)L．10 二次搬运 (17)L．11 施工现场围挡 (18)L．12 钢板桩支撑 (18)L．13相关问题及说明 (19)附录M 其他项目 (20)M．1其他项目 (20)总说明一、为了适应我省建筑业发展需要，进一步规范和统一我省市政工程工程量计算规则与工程量清单编制方法，根据《市政工程工程量计算规范》（GB50857-2013）（以下简称《市政计量规范》）和《福建省市政工程预算定额》（FJYD-401-2017～FJYD-409-2017），制定《市政工程工程量计算规范》（GB50855-2013）福建省实施细则（以下简称《市政实施细则》）。

二、《市政实施细则》适用于我省市政工程工程量清单计价。

三、根据福建省实际情况，增加、删除、修改了《市政计量规范》附录部分内容，《市政实施细则》仅列出变动内容，其他未作规定的，均按《市政计量规范》执行；《市政实施细则》与《市政计量规范》不一致之处，按《实施细则》执行。

四、《市政实施细则》附录中的工程量清单项目，增加的工程量清单项目编码为新增编码，与《市政计量规范》不重复。

超值干货！！市政排水工程的基础知识及定额工程量计算规则排水工程的分类1.城市排水工程以城市用户(包括各类工厂、公共建筑、居民住宅等)排出的废水，通过城市下水管道，汇集集中至一定地点进行污水处理，使出水符合处置地点的质量标准要求。

还有从用户区域排除的雨水径流水，大型工业企业的排水汇集和常规污水处理等。

2.工业排水工程工业生产工艺过程使用过的水，包括生产污水、生产废水等，其排出的废水，进行中和、除抽、除重金属等特定的污水处理，再排入城市排水管道。

3.建筑排水工程建筑排水工程包括生活污、废水排水系统、生产污水、废水排水系统，雨水排水系统等。

通过排水系统收集使用过的污水、废水以及屋面和庭院的雨水径流水，排至室外排水系统。

(二)排水体制生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。

排水系统的体制一般分为合流制和分流制两种类型。

1.合流制将生活污水、工业废水和雨水混合在同一个管渠内排除的系统，称为合流制系统。

(1)直排式合流制最早出现的合流制排水系统，是将排除的混合污水不经处理直接就近排入水体。

(2)截流式合流制临河岸边建造一条截流干渠，同时在合流干管与截流干管相交前或相交处设置溢流井，并在截留干管下游设置污水厂。

晴天和初降雨时所有污水都排送至污水厂，经处理后排入水体，随着降雨量的增加，雨水径流也增加，就有部分混合污水经溢流井溢出，直接排入水体。

(3)完全合流制将污水和雨水合流于一条管渠，全部送往污水处理厂进行处理后再排放。

此时，污水处理厂的设计负荷大，要容纳降雨的全部径流量，其水量和水质的经常变化不利于污水的生物处理;处理构筑物过大，平时也很难全部发挥作用。

2.分流制由于排除雨水方式的不同，分流制排水系统分为完全分流制和不完全分流制两种排水系统。

(1)完全分流制完全分流制是将城市的生活污水和工业废水用一条管道排除，而雨水用另一条管道来排除的排水方式。
