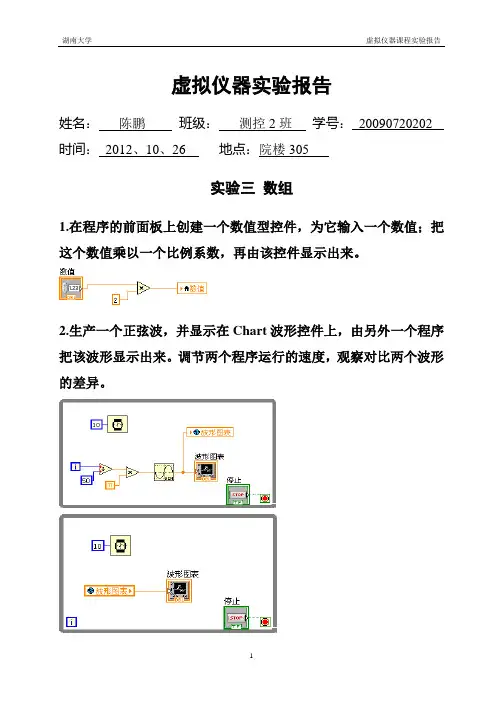

虚拟仪器实验报告
姓名：陈鹏班级：测控2班学号：20090720202 时间：2012、10、26 地点：院楼305
实验三数组
1.在程序的前面板上创建一个数值型控件，为它输入一个数值；把这个数值乘以一个比例系数，再由该控件显示出来。

2.生产一个正弦波，并显示在Chart波形控件上，由另外一个程序把该波形显示出来。

调节两个程序运行的速度，观察对比两个波形的差异。

3.创建一个3行4列的数组，(1)求数组的最大与最小值；(2)求出创建数组的大小；(3)将该数组转置；(4)将该二维数组改为一个一维数组。

4.创建一个簇控件，成员为字符型姓名，数值型学号，布尔型注册。

从该控件中提取簇成员注册，并显示在前面板上。

5.实验个人总结：。

《虚拟仪器技术》实验报告书姓名:学号:班级实验（1-1）使用For循环目的：1．了解虚拟仪器的编程过程，熟悉前面板和流程图的界面环境；2．了解工具模板、控制模板和函数模板的使用；3．掌握For循环及其移位寄存器使用方法。

内容：用For循环和移位寄存器计算正整数的阶乘。

图1－1 实验1－1的面板和流程图实验（1-2）用While循环设计平均数滤波器目的：1．了解虚拟仪器的编程过程，熟悉前面板和流程图的界面环境；2．了解工具模板、控制模板和函数模板的使用；3．掌握While循环及其移位寄存器使用方法。

内容：利用While循环及其移位寄存器进行数据滤波。

在While循环框架中产生一个随机数，然后将这个随机数与前三次循环所产生的随机数求平均值，最后将平均值送到前面板上显示。

利用移位寄存器可得到前三次循环产生的随机数。

步骤：1．在前面板上创建各个控件如图。

图1-2 实验1-2的前面板2．用工具模板中的文字编辑控件将图形纵坐标的范围改为从0到1。

3．创建流程图如下：图1-3 实验1-2的流程图4.在流程图中添加While循环并创建移位寄存器。

a）右键单击While循环的左边或右边边框，在弹出的菜单中选择Add Shift Register。

b）右键单击While循环的左边框，在弹出的菜单中选择“添加元素”，重复一次，又添加了两个寄存器元素，共计3个寄存器元素。

算术与比较-Express数值-复合运算（+），增加输入，右键弹击并在弹出的菜单中选择“增加输入”至4输入，从而得到注意VI用随机数对寄存器进行初始化，如果不对寄存器的终值进行初始化，它包含的是默认值或前面运行的结果值，所以最初的几个平均值没意义。

5．运行该VI观察结果。

6．保存VI为Random A verage.vi，路径LabVIEW\Activity。

实验（1-3）顺序结构的使用目的：了解和掌握顺序结构的使用方法内容：用FOR循环产生长度为2000的随机波形，并计算所用时间。

虚拟仪器原理实验讲义（物理学院电科07级用）物理科学与技术学院电子信息教研中心2010-01-08实验1：基本使用方法与子程序实验目的：1.掌握LabVIEW软件的基本使用方法2.掌握LV的子程序建立和使用的基本方法实验要求：1. 能够建立简单的LV程序和子程序，并编辑图标，设置连接器端子类型2. 能够使用LV的帮助系统3. 能够修改控件与指示器的外观4. 能够使用LV的调试工具5.能够调用子程序6.能够查看LV程序调用层次实验内容与步骤：1. 构建VI，使用圆按钮控件控制方形灯指示器，随时按下按钮将其打开。

2. 创建比较两个数字控件输入的VI，当两个值相等时打开LED。

在Comparison选项板中选择要使用的函数。

3. 设计VI，用于判断浮点型数字控件中输入的值是否为整数。

在前面板放置一个LED，当输入为整数时点亮。

4. a. 使用Simulated Signal Express VI产生两个正弦波，并显示在前面板相应的曲线图中；b．使用前面板上的数字控件能够任意调整每个正弦波的幅值；c．使用Comparison express VI比较两个信号，如果两个信号相等则点亮LED.d．保存VI到D盘，命名为Compare Signals.vi。

5. 构建VI，完成下列任务：a．从前面板上去两个浮点数作为输入：X和Y；b．从X中减去Y并在前面板上显示结果；c．用X除以Y并在前面板上显示结果；d.如果输入Y=0，前面板LED指示灯指示被0除。

e．将vi命名为Subtract and Divide，并保存到D盘。

6.构建VI，使用垂直滑动条控件作为输入，仪表指示器用于输出显示。

运行VI时，由垂直滑动条提供的任何输入都将反映在仪表指示器上。

随机数函数（Random Number）将“噪声”加入到输入中，因此仪表输出与输入不完全相同。

在Run Contimuously模式下运行VI并改变滑动条输入。

7.构建VI ，该VI 具有数字控件用于输入数字x ，使用“加”和“乘”函数计算0.5232++x x 并用数字指示器显示输出结果。

一、实验目的1. 了解虚拟仪器的概念和组成；2. 掌握虚拟仪器的应用领域；3. 熟悉虚拟仪器仿真软件的使用方法；4. 通过虚拟仪器仿真实验，验证相关理论，提高实验操作能力。

二、实验原理虚拟仪器（Virtual Instrumentation）是一种基于计算机技术的仪器，通过计算机软件实现对传统仪器的功能模拟，实现数据采集、处理、分析和显示等功能。

虚拟仪器仿真实验利用虚拟仪器技术，模拟真实实验环境，使实验过程更加直观、高效。

三、实验仪器与软件1. 实验仪器：计算机、虚拟仪器仿真软件（如LabVIEW、MATLAB等）2. 实验软件：虚拟仪器仿真软件（如LabVIEW、MATLAB等）四、实验内容1. 虚拟信号发生器实验（1）熟悉虚拟信号发生器软件界面；（2）设置信号发生器参数，如频率、幅度、波形等；（3）观察信号发生器输出信号；（4）分析信号特性。

2. 虚拟示波器实验（1）熟悉虚拟示波器软件界面；（2）设置示波器参数，如时间基、垂直基等；（3）观察示波器显示信号；（4）分析信号特性。

3. 虚拟信号分析仪实验（1）熟悉虚拟信号分析仪软件界面；（2）设置信号分析仪参数，如频谱分析、时域分析等；（3）观察信号分析仪输出结果；（4）分析信号特性。

4. 虚拟仪器编程实验（1）熟悉虚拟仪器编程环境；（2）编写虚拟仪器程序，实现信号发生、采集、处理、显示等功能；（3）运行程序，观察实验结果；（4）分析程序性能。

五、实验步骤1. 打开虚拟仪器仿真软件，创建新项目；2. 根据实验内容，选择相应的虚拟仪器模块；3. 设置模块参数，如频率、幅度、波形等；4. 运行程序，观察实验结果；5. 分析实验结果，验证理论；6. 修改参数，观察实验结果变化；7. 记录实验数据，撰写实验报告。

六、实验结果与分析1. 虚拟信号发生器实验（1）设置信号发生器频率为1kHz，幅度为1V，波形为正弦波；（2）观察信号发生器输出信号，验证正弦波特性；（3）改变频率和幅度，观察信号变化。

《虚拟仪器》设计项目实验实验
一、实验目的：
托课程内容积极参加课外实践活动，要求学生独立综合运用课程知识、自拟一个设计型题目，完成对题目的建模、仿真、调试。

经答辩演示后方能合格。

二、前面板：
三、程序框图：
四、总结
这次是老师让我们自己来设计的实验。

而我确定的实验内容是温度采集器。

系统在实时测温的同时还不停的监测并记录物体出现过的最高温度和最低温度，这样可以更好的检测物体的状态，同时系统还具有预警和报警功能。

当物体的温度超出正常超出正常的范围但在允许温度范围内时，系统将给出预警信号；当温度超过允许范围时范围时，系统直接报警。

按照以上程序连接和设置好个参数，单机运行，开始采集。

这次的实验虽然是我根据视频来做的，但在做的过程中，我也体会到LabView这个软件的强度和功能好处。

他不仅减少了实验的成本，还能减少我们在实验的容错率。

这次的实验是对我在虚拟仪器这么课程的加深和巩固。

让我认识到虚拟仪器这么课程比较大普及的范围。

在学习了这门课程后，我收获了很多的知识，并且我觉得这对我以后也会有很大的帮助。

虚拟仪器综合设计实验报告# 虚拟仪器综合设计实验报告## 1. 实验目的本实验的目的是通过使用虚拟仪器进行综合设计，深入了解虚拟仪器的原理和应用，以及掌握虚拟仪器在实际工程中的应用。

## 2. 实验器材- 虚拟仪器软件- 电脑## 3. 实验原理虚拟仪器是一种使用软件实现的仪器，可以模拟各种传感器和控制器的功能。

虚拟仪器通过模拟和处理电子信号，实现数据采集、分析和控制等功能，广泛应用于科研实验、工程设计和教学等领域。

## 4. 实验内容本次实验的内容是设计一个虚拟测温仪器。

虚拟测温仪器可以模拟实际测温仪器的功能，通过传感器采集温度数据，并进行实时显示和记录。

具体实验步骤如下：1. 搭建虚拟测温仪器的硬件模型，包括传感器和显示器。

2. 编写虚拟测温仪器的软件代码，实现温度数据的采集和显示。

3. 运行虚拟测温仪器，并进行验证和测试。

## 5. 实验结果与分析经过实验，我们成功搭建了虚拟测温仪器，并编写了相应的软件代码。

在实验过程中，我们通过模拟环境中温度的变化，观察到虚拟测温仪器可以实时采集和显示温度数据，并且数据的准确性较高。

通过对比实际测温仪器的测量结果，我们发现虚拟测温仪器的测量误差较小，可达到工业标准要求。

这说明虚拟仪器在温度测量方面具有较好的稳定性和精度。

## 6. 实验心得通过参与本次虚拟仪器综合设计实验，我对虚拟仪器的原理和应用有了更深入的了解。

虚拟仪器在科研和工程设计中具有广泛的应用前景，可以满足实验要求并减少设备的物理建造成本，同时还可以提高实验的安全性和可重复性。

此外，虚拟仪器还具有软件的优势，可以方便地进行数据处理和分析，为科研和工程设计提供更多的便利。

总的来说，本次实验让我深入了解了虚拟仪器的原理和应用，并提高了我在实验设计和数据处理方面的能力。

这将对我的未来科研和工程设计工作有很大帮助。

## 7. 参考文献无。

虚拟仪器实验报告摘要：虚拟仪器是一种基于计算机技术的仿真实验方法，通过模拟和模型计算来代替传统仪器设备进行实验。

本文主要介绍了虚拟仪器实验的原理和应用，以及在教学和研究领域中的潜力和优势。

通过对虚拟仪器的实验，可以提高实验效率、降低实验成本，并且具有实验数据可重复性高、操作更加安全等优点。

1. 引言虚拟仪器是指利用计算机技术和软件工具来实现仪器设备的模拟和仿真。

与传统的实验仪器相比，虚拟仪器不需要实际的硬件设备，通过软件工具就可以模拟实验的过程和结果。

虚拟仪器的出现，极大地提高了实验的效率和安全性，同时降低了实验成本，被广泛应用于教育和研究领域。

2. 虚拟仪器实验的原理虚拟仪器实验的原理主要包括仪器模型的建立和实验过程的仿真。

首先，通过数学建模和计算机编程，将真实仪器的工作原理和特性抽象成数学模型。

然后，使用虚拟化技术和算法，将这些数学模型转化为计算机程序，实现仪器的仿真运行。

在实验过程中，通过人机交互界面，用户可以进行实验的设置和操作，并观察实验结果。

3. 虚拟仪器实验的应用虚拟仪器实验在教学和研究领域中具有广泛的应用。

在教学方面，虚拟仪器可以提供更加灵活和多样化的实验内容，满足不同层次和不同需求的学生。

虚拟仪器可以模拟各种复杂的实验条件和操作步骤，帮助学生更好地理解和掌握实验原理。

在研究方面，虚拟仪器可以用于快速验证和评估科研方案的可行性，节省时间和成本。

虚拟仪器还可以模拟复杂的实验环境和操作过程，帮助科研人员深入理解和分析实验结果。

4. 虚拟仪器实验的优势和潜力虚拟仪器实验具有一系列的优势和潜力。

首先，虚拟仪器可以提高实验效率，缩短实验周期。

通过虚拟化技术，实验数据和实验过程可以在计算机上进行记录和分析，大大提高了实验数据的质量。
