SW曲线曲面设计解析
- 格式:ppt
- 大小:3.70 MB
- 文档页数:62

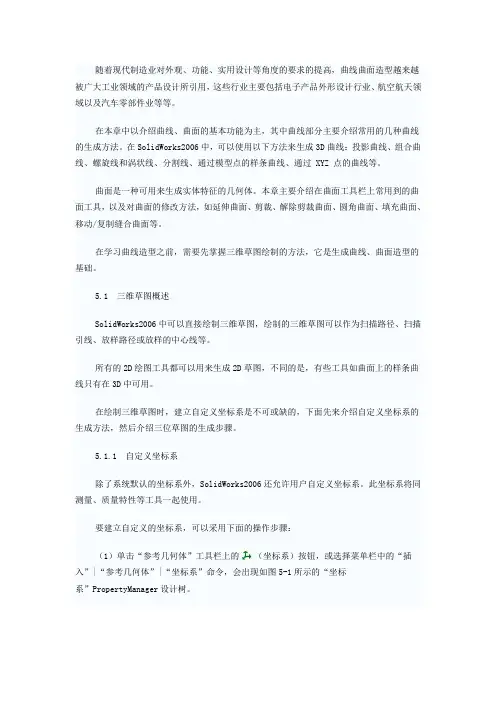

随着现代制造业对外观、功能、实用设计等角度的要求的提高,曲线曲面造型越来越被广大工业领域的产品设计所引用,这些行业主要包括电子产品外形设计行业、航空航天领域以及汽车零部件业等等。
在本章中以介绍曲线、曲面的基本功能为主,其中曲线部分主要介绍常用的几种曲线的生成方法。

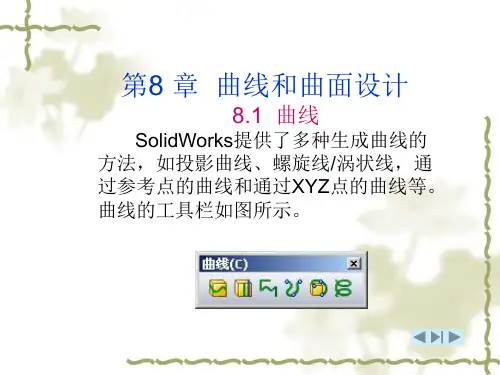

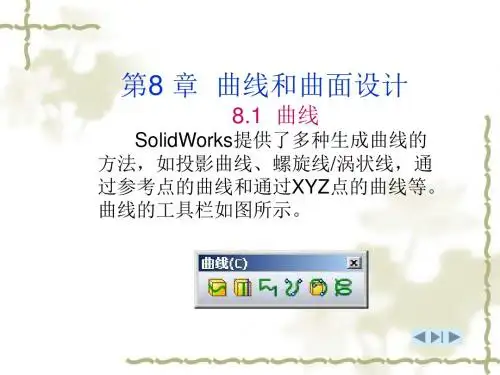

在SolidWorks2006中,可以使用以下方法来生成3D曲线:投影曲线、组合曲线、螺旋线和涡状线、分割线、通过模型点的样条曲线、通过 XYZ 点的曲线等。
曲面是一种可用来生成实体特征的几何体。
本章主要介绍在曲面工具栏上常用到的曲面工具,以及对曲面的修改方法,如延伸曲面、剪裁、解除剪裁曲面、圆角曲面、填充曲面、移动/复制缝合曲面等。
在学习曲线造型之前,需要先掌握三维草图绘制的方法,它是生成曲线、曲面造型的基础。
5.1 三维草图概述SolidWorks2006中可以直接绘制三维草图,绘制的三维草图可以作为扫描路径、扫描引线、放样路径或放样的中心线等。
所有的2D绘图工具都可以用来生成2D草图,不同的是,有些工具如曲面上的样条曲线只有在3D中可用。
在绘制三维草图时,建立自定义坐标系是不可或缺的,下面先来介绍自定义坐标系的生成方法,然后介绍三位草图的生成步骤。
5.1.1 自定义坐标系除了系统默认的坐标系外,SolidWorks2006还允许用户自定义坐标系。
此坐标系将同测量、质量特性等工具一起使用。
要建立自定义的坐标系,可以采用下面的操作步骤:(1)单击“参考几何体”工具栏上的(坐标系)按钮,或选择菜单栏中的“插入”|“参考几何体”|“坐标系”命令,会出现如图5-1所示的“坐标系”PropertyManager设计树。
(2)在“坐标系”PropertyManager设计树中,单击图标右侧的“原点”显示框,然后在零件或装配体中选择一个点或系统默认的原点,实体的名称便会显示在“原点”显示框中。
(3)在X、Y、Z轴的显示框中单击按钮,然后选定以下实体作为所选轴的方向,此时所选的项目将显示在对应的方框中。

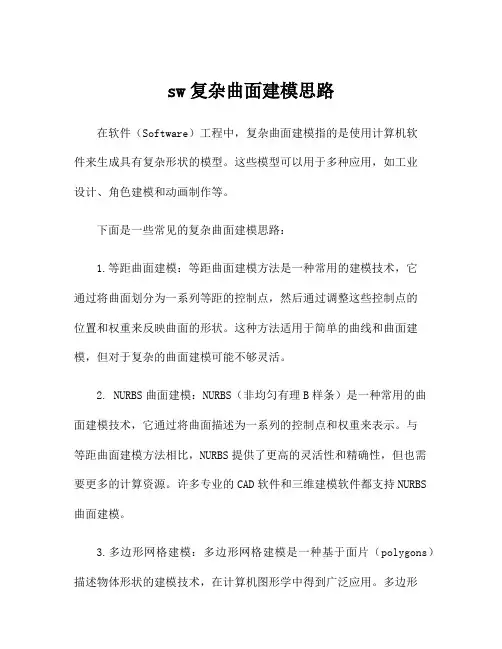

sw复杂曲面建模思路在软件(Software)工程中,复杂曲面建模指的是使用计算机软件来生成具有复杂形状的模型。
这些模型可以用于多种应用,如工业设计、角色建模和动画制作等。
下面是一些常见的复杂曲面建模思路:1.等距曲面建模:等距曲面建模方法是一种常用的建模技术,它通过将曲面划分为一系列等距的控制点,然后通过调整这些控制点的位置和权重来反映曲面的形状。
这种方法适用于简单的曲线和曲面建模,但对于复杂的曲面建模可能不够灵活。
2. NURBS曲面建模:NURBS(非均匀有理B样条)是一种常用的曲面建模技术,它通过将曲面描述为一系列的控制点和权重来表示。
与等距曲面建模方法相比,NURBS提供了更高的灵活性和精确性,但也需要更多的计算资源。
许多专业的CAD软件和三维建模软件都支持NURBS 曲面建模。
3.多边形网格建模:多边形网格建模是一种基于面片(polygons)描述物体形状的建模技术,在计算机图形学中得到广泛应用。
多边形网格模型由多个连接的三角形(或四边形)面片组成,每个面片的顶点都有自己的坐标和法线方向,从而定义了整个模型的外形。
多边形网格建模通常用于游戏开发、动画制作和虚拟现实等领域。
4.体素建模:体素建模是一种基于三维像素(Voxel)表示的建模技术,它将物体划分为一系列的小立方体单元(voxel),每个立方体单元具有自己的属性,如位置、颜色和材质等。
体素建模适用于复杂的无规则形状和真实感建模,如人体器官建模和地质模拟等。
在进行复杂曲面建模时,需要考虑以下几个步骤:1.确定建模需求:首先需要明确模型的需求和用途,例如模型的形状、材质和精度等。
这一步需要和项目团队或客户进行充分的沟通和理解,以确保最终生成的模型符合预期。
2.收集参考资料:在进行复杂曲面建模之前,收集和研究相关的参考资料是非常重要的。
参考资料可以包括实物样本、图片、图纸和模型等,通过分析和借鉴这些参考资料,可以更好地理解建模对象的特征和形态。

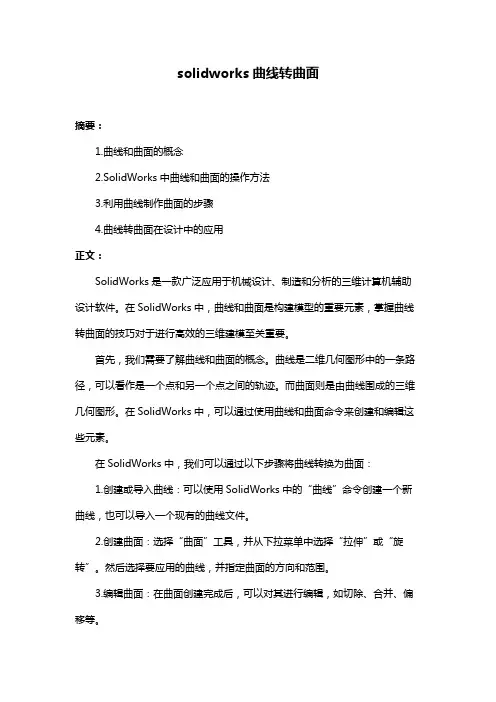

solidworks曲线转曲面
摘要:
1.曲线和曲面的概念
2.SolidWorks中曲线和曲面的操作方法
3.利用曲线制作曲面的步骤
4.曲线转曲面在设计中的应用
正文:
SolidWorks是一款广泛应用于机械设计、制造和分析的三维计算机辅助设计软件。
在SolidWorks中,曲线和曲面是构建模型的重要元素,掌握曲线转曲面的技巧对于进行高效的三维建模至关重要。
首先,我们需要了解曲线和曲面的概念。
曲线是二维几何图形中的一条路径,可以看作是一个点和另一个点之间的轨迹。
而曲面则是由曲线围成的三维几何图形。
在SolidWorks中,可以通过使用曲线和曲面命令来创建和编辑这些元素。
在SolidWorks中,我们可以通过以下步骤将曲线转换为曲面:
1.创建或导入曲线:可以使用SolidWorks中的“曲线”命令创建一个新曲线,也可以导入一个现有的曲线文件。
2.创建曲面:选择“曲面”工具,并从下拉菜单中选择“拉伸”或“旋转”。
然后选择要应用的曲线,并指定曲面的方向和范围。
3.编辑曲面:在曲面创建完成后,可以对其进行编辑,如切除、合并、偏移等。
曲线转曲面在设计中的应用非常广泛,例如在汽车、飞机等交通工具的设计中,需要将流线型的外观和内部空间高效地结合起来,这就需要利用曲线转曲面的技巧来创建复杂的曲面模型。
此外,在工业设计、建筑设计等领域,曲线转曲面的技巧同样发挥着重要作用。
第7章曲面设计上机指导菊花设计达成如图 7.54 所示模型。
(1) 单击【新建】按钮,新建一个部件文件。
(2) 选用前视基准面,单击【草图绘制】按钮,进入草图绘制,绘制草图,如图7.55(a)所示。
单击【旋转曲面】按钮,出现【曲面 -旋转】属性管理器,在【旋转种类】下拉列表框内选择【单向】选项,【旋转轴】旋转“边线”,在【角度】文本框内输入“ 360°”,单击【确立】按钮,如图 7.55(b)所示。
(a) 草图(b) “曲面 -旋转”特点图菊花图花蕾(3)选用前视基准面,单击【草图绘制】按钮,进入草图绘制,绘制草图,如图 7.56 所示。
图前视基准面草图(4) 单击【拉伸曲面】按钮,出现【曲面- 拉伸】属性管理器,在【停止条件】下拉列表框内选择【双侧对称】选项,在【深度】文本框内输入“ 28mm”,单击【确立】按钮,如图 7.57 所示。
·168·SolidWorks 2005基础教程与上机指导图“曲面-拉伸”特点(5)选用上视基准面,单击【草图绘制】按钮,进入草图绘制,绘制草图,如图 7.58 所示。
图上视基准面草图(6) 单击【剪裁曲面】按钮,出现【曲面- 剪裁】属性管理器,选中【标准】单项选择按钮,【剪裁工具】选择“草图3”,选中【保存选择】单项选择按钮,【保存的部分】选中“曲面- 拉伸1”,选择【线性】单项选择按钮,单击【确立】按钮,如图 7.59 所示。
图 7.59 “曲面 - 剪裁”特点(7)选择【插入】 |【特点】 |【挪动 / 复制】命令,出现【挪动 /复制实体】属性管理器,【要挪动 /复制实体】选择“曲面 -剪裁 1”,【旋转参照】选择“坐标原点”,在【X 旋转角度】文本框内输入“ 10°”,在【 Y 旋转角度】文本框内输入“ 0°”,在【 Z 旋转角度】文本框内输入“0°”,单击【确立】按钮,如图所示。
·168 ·第 7章曲面设计·169·图 7.60 “挪动 / 复制实体”特点(8)选择【插入】 |【特点】 |【挪动 / 复制】命令,出现【挪动 /复制实体】属性管理器,【要挪动 /复制实体】选择“实体 -挪动 /复制 1”,选中【复制】复选框,在【复制数】文本框内输入“11”,【旋转参照】选择“坐标原点”,在【X 旋转角度】文本框内输入“0°”,在【 Y 旋转角度】文本框内输入“30°”,在【 Z 旋转角度】文本框内输入“0°”,单击【确立】按钮,如图所示。
sw复杂曲面建模思路-回复SW是指SolidWorks,它是一款流行的3D CAD软件,被广泛用于工程领域的建模和设计。
在SW中,复杂曲面建模是一项关键技术,它允许用户创建复杂的曲面形状和不规则的几何体。
本文将以“SW复杂曲面建模思路”为主题,介绍一些常用的方法和步骤,帮助读者更好地理解和应用这个技术。
首先,让我们从基本概念开始,什么是复杂曲面建模?简而言之,复杂曲面建模是指在SW中用曲线和曲面实现建模过程的技术。
与传统的线性建模方法相比,复杂曲面建模具有更高的自由度和灵活性,可以生成更精确和真实的几何形状。
那么,在进行复杂曲面建模时,我们应该遵循哪些思路和步骤呢?以下是一些常用的方法,供大家参考和学习:第一步,了解设计需求和约束条件。
在开始建模之前,我们必须明确设计的目的和要求。
这包括几何形状、尺寸、表面特征等方面的要求。
同时,还需了解约束条件,如曲率、平滑度、对称性等,这些都将影响后续的建模过程。
第二步,选择合适的建模工具。
SW提供了多种建模工具和功能,如曲线工具、曲面工具、填充工具等。
根据设计需求,选择最合适的建模工具非常重要。
例如,当我们需要创建复杂的曲线时,可以使用样条曲线工具;当我们需要创建复杂曲面时,可以使用填充或曲面工具。
正确选择合适的工具可以提高建模的效率和质量。
第三步,构建基础几何体。
在建模过程中,我们通常会从简单的几何体开始构建,然后再逐步调整和细化。
例如,我们可以从一个简单的立方体或圆柱体开始,通过切割、扩展、修剪等操作,逐步生成复杂的几何形状。
这种分阶段的建模方法可以使建模过程更加可控和灵活。
第四步,使用参考几何体和点。
在SW中,我们可以通过导入和插入参考几何体、曲线和点,来辅助建模。
这些参考物体可以作为辅助工具,帮助我们定位和调整曲面。
例如,我们可以在建模过程中导入一个草图,然后根据这个草图来生成具体的曲面。
使用参考几何体和点可以提高建模的准确性和精度。
第五步,进行修整和调整。
