圆弧插补指令G02(精)

圆弧插补指令G02(精)

圆弧插补指令G02/G03指令格式：G02R__X （U ）__ Z （W ）__ F__ ；G03 I__ K__指令意义：刀具沿X 、Z 两轴同时从起点位置（当前程序段运行前的位置）以R 指定的值为半径或以I 、K 值确定的圆心顺时针（G02）/逆时针（G03）圆弧插补至X（U ）、Z （W ）指定的终点位置。

指令地址：G02：顺时针圆弧插补，见图3-15A ； G03：逆时针圆弧插补，见图3-15B ；X ：终点位置在X 轴方向的绝对坐标值，其取值范围是：-9999.999mm ～+9999.999mm；Z ：终点位置在Z 轴方向的绝对坐标值，其取值范围是：-9999.999mm ～+9999.999mm；U ：终点位置相对起点位置在X 轴方向的坐标值，其取值范围是：-9999.999mm ～+9999.999mm；W ：终点位置相对起点位置在Z 轴方向的坐标值，其取值范围是：-9999.999mm ～+9999.999mm；I ：圆心相对圆弧起点在X 轴上的坐标值，其取值范围是：-9999.999mm ～+9999.999mm；K ：圆心相对圆弧起点在Z 轴上的坐标值，其取值范围是：-9999.999mm ～+9999.999mm；R ：圆弧半径；F ：沿圆周运动的切线速度，其取值范围是：1~15000mm/min，其速度合成图见本手册3.6节进给功能F 代码。

图3-15A G02轨迹图图3-15B G03轨迹图指令说明：● 顺时针或逆时针是从垂直于圆弧所在平面的坐标轴的正方向看到的回转方向，它是与采用前刀座坐标系还是后刀座坐标系有关的，如图3-16；图3-16 圆弧方向的确定● 圆弧中心用地址I 、K 指定时，其分别对应于X ，Z 轴。

I 、K 表示从圆弧起点到圆心的矢量分量，是增量值：I ＝圆心坐标X －圆弧起始点的X 坐标； K ＝圆心坐标Z －圆弧起始点的Z 坐标;OKI图3-17 圆弧I 、K 值I 、K 根据方向带有符号，I 、K 方向与X 、Z 轴方向相同，则取正值；否则，取负值。

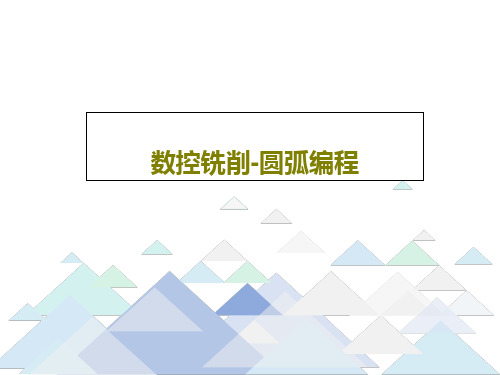

数控铣削-圆弧编程PPT文档共18页

数控铣削-圆弧编程PPT文档共18页
3.最后从垂直轴的正方向往负方向看去，若是顺时 针走刀就用G02，逆时针走刀就用G03，反之则相反。
G03
G02
G02
G02
三、指令格式：
注意： 1、X、Y、Z指圆弧终点的坐标 2、I、J、K指圆心相对于圆弧起点的X、Y、Z 坐标 3、R指圆弧半径（带符号）
四、应用的注意事项：
★若用半径编程：
1、圆弧的圆心角大于0°小于等于180°， 则半径是正值；
2、圆弧的圆心角大于180°小于360°， 则半径是负值。
G02 X30 Y42 R20 F500 G02 X30 Y42 I5 J17 F500
G02 X40 Y8 R-30 F500 G02 X40 Y8 I30 J0 F500
• 拓展及测试：
数控铣削-圆弧编程
数控铣削编程与操作训
圆弧插补
一、定义：
使刀具沿圆弧运动
二、指令：
G02：顺时针圆弧插补 G03：逆时针圆弧插补 ▲ 如何判断一段圆弧的插补指令（用G02还G03）？ 1.先判断这段圆弧在哪个平面上 2.后用右手笛卡尔直角坐标系判断和平面垂直的轴 是哪个轴
• 总结：
一、圆弧插补的指令 二、指令的格式 三、指令的灵活运用（注意事项）
• 作业：
1、整理笔记 2、编程题
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。— —裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

圆弧插补指令G02,G03课件

圆弧插补指令G02,G03课件
编程轨迹 刀具中心轨迹 r
建立补偿段 刀具起始点
6. 刀具半径补偿的过程
②刀补进行 刀补进行 程序段后， 在G41或G42程序段后，程序进入补偿模式，此时刀 或 程序段后 程序进入补偿模式， 具中心与编程轨迹始终相距一个偏置量，直到刀补取消。 具中心与编程轨迹始终相距一个偏置量，直到刀补取消。 ③刀补取消
+X
G42
5. 刀具半径补偿参数的设置
铣削加工刀具半径补偿使用G41/G42指令及其参数 指令及其参数 铣削加工刀具半径补偿使用 非零的DXX代码选择正确的刀具半径补偿寄存器号。 非零的DXX代码选择正确的刀具半径补偿寄存器号。用 DXX代码选择正确的刀具半径补偿寄存器号 G40或D00取消刀具半径补偿。 G40或D00取消刀具半径补偿。 取消刀具半径补偿 编程时，使用D代码（D01～D99）选择刀补表中对应 D99） 编程时，使用D代码（ 的半径补偿值。地址D 的半径补偿值。地址D所对应的偏置存储器中存入的偏置 值通常指刀具半径值。一般情况下，为防止出错， 值通常指刀具半径值。一般情况下，为防止出错，最好 采用相同的刀具号与刀具偏置号。 采用相同的刀具号与刀具偏置号。 刀具半径补偿参数的设置如下： 刀具半径补偿参数的设置如下：
8. 应用
③采用同一程序段加工同一公称直径的凹、凸型面。 采用同一程序段加工同一公称直径的凹、凸型面。 如图所示，对于同一公称直径的凹、凸型面， 如图所示，对于同一公称直径的凹、凸型面，内外轮 廓编写成同一程序，加工外轮廓时，将偏置值设为 ， 廓编写成同一程序，加工外轮廓时，将偏置值设为+D， 刀具中心将沿轮廓的外侧切削；当加工内轮廓时， 刀具中心将沿轮廓的外侧切削；当加工内轮廓时，将偏 置值设为-D，这时刀具中心将沿轮廓的内侧切削。 置值设为 ，这时刀具中心将沿轮廓的内侧切削。这种 编程与加工方法，在模具加工中运用较多。 编程与加工方法，在模具加工中运用较多。

G2G3 圆弧插补指令

G2G3 圆弧插补指令

3、G2/G3 :圆弧插补指令刀具从现处位置沿圆弧轨迹移动至圆弧终点。

移动的速度由进给速度F指令指定。

编程格式：XY平面圆弧： G2或G3 X — Y — R — F—X — Y—：为圆弧的终点位置坐标。

R—：圆弧的半径。

F—：为刀具移动的速度，即切削进给速度。

G2 —：顺时针圆弧插补。

G3 —：逆时针圆弧插补。

G2/G3 :圆弧插补指令应用将执行动作：刀具从现处位置C点沿CD之间的圆弧轨迹移移动至圆弧终点D。

CD段圆弧是一段顺时针圆弧轨迹，所以用G2指令。

加工程序：绝对坐标编程：N80 G90 G2 X63.0 Y20.0 R23.0相对坐标编程：N80 G91 G2 X23.0 Y-23.0 R23.0 F100平面的选择：数控系统一般可以加工XY、XZ、YZ平面的圆弧。

G17：该指令表示选择XY平面，在此平面中进行圆弧插补和刀具补偿。

此代码为系统初始代码。

电源一接通G17 就作为平面选择的起始代码而自动生效。

G18：该指令表示选择XZ平面，在此平面中进行圆弧插补和刀具补偿。

G19：该指令表示选择YZ平面，在此平面中进行圆弧插补和刀具补偿。

G17、G18、G19平面顺逆圆弧判断示意图：G17、G18、G19平面顺逆圆弧判断用IJK代替R编程I：表示圆心点相对起点在X轴上的增量坐标。

J：表示圆心点相对起点在Y轴上的增量坐标。

K：表示圆心点相对起点在Z轴上的增量坐标。

用IJK代替R编程应用加工程序：。

N50 G1 G90 X15 Y0N60 G2 I-15 。

ABB机器人 机器人焊接 圆弧弧焊指令 示教要点 PPT 机器人编程 机器人焊接 精品课件

ABB机器人 机器人焊接 圆弧弧焊指令 示教要点 PPT 机器人编程 机器人焊接 精品课件

焊接准备 焊接过程 焊接并结束
P20 P10
图1 理想轨迹
P20
P30 误差轨迹
P10 图2
理想点
P30 误差点
应用讲解
P1
P2
P4 P3
P6 P5
焊接轨迹
空走轨迹
MoveJ p1…… MoveL p2…… ArcCStart p3, p4, v100, seam1, weld1, fine, tool1; ArcLEnd p5, v100, seam1, weld1, fine, tool1; MoveL p6……
焊接准备 焊接并结束
应用讲解
P1
P2
P4 P3ຫໍສະໝຸດ P6 P5焊接轨迹
空走轨迹
MoveJ p1…… ArcLStart p2, v100, seam1, weld1, fine, tool1; ArcC p3, p4, v100, seam1, weld1, fine, tool1; ArcLEnd p5, v100, seam1, weld1, fine, tool1; MoveL p6……
焊接准备 焊接并结束
应用讲解
P1
P2
P4 P5
P3
焊接轨迹
空走轨迹
MoveJ p1…… ArcLStart p2, v1000, seam1, weld1, fine, tool1; ArcCEnd p3, p4, v1000, seam1, weld1, fine, tool1; MoveL p5……
弧焊指令
系统速度
焊接数据
工具数据
示教点位
起收弧数据
转弯区数据
应用讲解 P0
P1 P2
P3 焊接轨迹

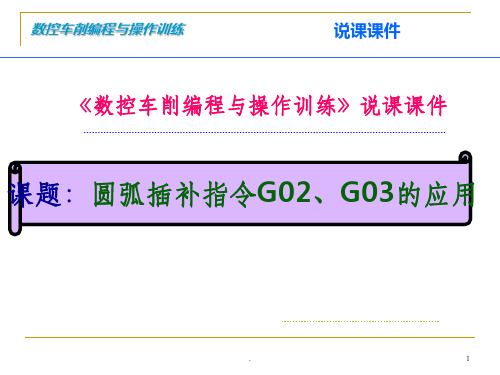

《圆弧插补指令G02G03》说课课件
