图纸会审 设计变更 洽商记录汇总表

四川工程资料全套表格施工单位用表指南/注：此表由施工单位报建设、监理、质量监督机构。

四川省建设厅制SG-001填写说明一、本表为发生工程质量事故时施工单位向建设、监理、质量监督机构报告所用表格。

二、本报表由施工单位项目负责人部填写。

三、填写要求：1.本表中的工程名称、地点、建设单位、施工单位应填写全称，应和《工程质量监督登记表》相一致。

2.事故发生的时间及部位应详细准确，估计经济损失为初步估计的直接经济损失。

3.伤亡人数应按轻伤、重伤、死亡人数分别填写。

4.最后一栏施工单位名称应写明项目负责人部全称，且盖上施工单位（项目负责人部）公章，负责人由项目负责人签名。

5.施工单位应在工程事故发生后及时填写，并采取必要措施防止事故扩大。

施工单位应如实填写、不得隐瞒。

四、如事故中发生了人员伤亡，还应按安全事故有关程序报告。

五、本表一工四份，分别报当地建设、监理、质量监督机构，施工单位各存一份。

注：本表一式五份：建设单位、监理单位、施工单位、主管部门、城建档案馆各一份。

四川省建设厅制编号：第册施工日志工程项目名称:起止日期: 年月日至年月日四川省建设厅制SG-004填写说明一、该表适用于施工单位提出的技术修改和工程变更。

二、工程变更的要求可能来自建设单位、设计单位或施工单位。

为保证工程质量，不同情况下，工程变更的实施、设计图纸的澄清、修改、具有不同的工作程序。

三、施工单位提出的要求及处理：在施工过程中，施工单位的工程变更可能是：1.要求作某些技术修改：这里是指施工单位根据施工现场的具体条件和自身技术、经验和施工设备及条件，在不改变原设计图纸原则的前提下，提出的对设计图纸某些技术上的修改要求，如对某种规格的钢筋采用替代规格的钢筋，这种变更需通过监理、建设、设计同意并按程序批准后才能实施。

2.要求作设计变更：这里是指施工期间，对于设计单位在设计图纸中所表达的设计标准状态的改变和修改。

这种修改，一般均会涉及重新出图的问题，必须待修改图出来以后才能实施。

江苏工程技术资料TJ全套表格模板目录序号编号名称页码备注TJ1 施工、技术管理资料TJ1.1 工程概况TJ1.2 工程项目施工管理人员名单TJ1.3 施工现场质量检查记录TJ1.4 施工组织设计、施工方案审批表TJ1.5 技术交底记录TJ1.6 开工报告TJ1.7 竣工报告混凝土配合比通知单砂浆配合比通知单特种混凝土和砂浆配合比通知单施工招标文件工程总承包合同及分包合同工程预（决）算书TJ2 工程质量控制资料TJ2.1 图纸会审、设计变更、洽商记录汇总表TJ2.1.1 图纸会审、设计变更、洽商记录TJ2.1.2 设计交底记录TJ2.2 工程定位测量、放线验收记录TJ2.3 原材料出厂合格证书及进场检（试）验报告TJ2.3.1 钢材合格证和复试报告汇总表钢筋合格证、复试报告预应力钢筋进场复试报告、合格证预应力锚具、夹具格连接器合格证及静载锚固性能复试报告金属螺旋管进场复验及合格证书其它钢材合格证、复试报告序号编号名称页码备注TJ2.3.2 水泥出厂合格证、复试报告汇总表水泥出厂合格证、试验报告预应力孔道灌浆水泥进场复验报告及合格证TJ2.3.3 砖（砌块）出厂合格证或试验报告汇总表砖（砌块）出厂合格证或检验报告混凝土外加剂（及其它材料）产品合格证、出厂检验报TJ2.3.4告和复验报告汇总表混凝土外加剂产品合格证、出厂检验报告和复试报告预应力孔道灌浆用外加剂产品合格证及进场复验报告粉煤灰合格证书及进场复验报告砂、石料进场复试报告TJ2.3.5 防水和保温材料合格证、复试报告汇总表各种防水材料和保温材料合格证、复试报告TJ2.3.6 （其它）建筑材料合格证、复试报告汇总表饰面板（砖）产品合格证、复验报告吊顶、隔墙龙骨产品合格证隔墙墙板以及吊顶、隔墙面板产品合格证人造木板合格证、甲醛含量复验报告室内用大理石、花岗岩、墙地砖及其它无机非金属材料放射性检测报告、天然花岗岩放射性复验报告涂料产品合格证、性能检测报告裱糊用壁纸、墙布产品合格证、性能检测报告软包面料、内衬产品合格证、性能检测报告地面材料产品合格、性能检测报告TJ2.4 施工试验报告及见证检测报告TJ2.4.1 混凝土试块试压报告汇总表混凝土试块试压报告（含结构实体同条件养护试块）抗渗混凝土试块抗渗试验报告序号编号名称页码备注用于装配式结构拼缝、接头处混凝土强度试验报告特种混凝土试块试验报告TJ2.4.2 混凝土强度评定TJ2.4.3 结构实体混凝土强度评定TJ2.4.4 砂浆强度汇总评定表砂浆试块试验报告预应力灌浆用水泥浆试块试验报告特种砂浆试块试验报告TJ2.4.5 钢筋连接试验报告、焊条（剂）合格证汇总表钢筋连接试验报告、焊条（剂）合格证预应力钢丝镦头强度试验报告后置埋件现场拉拔试验报告TJ2.4.6 土壤试验记录汇总表土壤试验报告地表土壤氡浓度检测报告TJ2.4.7 外墙饰面砖样板件粘结强度检测报告TJ2.5(统表) 隐蔽工程验收记录钢筋工程隐蔽验收记录预应力钢筋隐蔽工程验收记录地下防水转角处、变形缝、穿墙管道、后浇带、埋设件、施工缝等细部做法隐蔽验收记录穿墙管止水环与主管或翼环与套管隐蔽验收记录地下连续墙的槽段接缝及墙体与内衬结构结缝隐蔽工程验收记录屋面天沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水沟造隐蔽工程验收记录抹灰工程隐蔽验收记录门窗预埋件和锚固件的隐蔽工程验收记录门窗隐蔽部位的防腐、填嵌处理隐蔽验收记录吊顶工程隐蔽验收记录序号编号名称页码备注轻质隔墙工程隐蔽验收记录饰面板（砖）工程隐蔽验收记录枋栏与预埋件的连接节点，预埋件隐蔽验收记录TJ2.6 施工记录TJ2.6.1 施工日志TJ2.6.2 现场施工预应力记录TJ2.6.3 地基验槽记录和地基处理记录TJ2.7 预制构件、预拌混凝土合格证TJ2.7.1 混凝土（其它）构件合格证汇总表混凝土构件合格证混凝土构件结构性能检验报告预拌混凝土合格证及试块强度报告门窗产品合格证及复验报告TJ2.8 地基基础、主体、结构检验及抽样检测资料TJ2.8.1 钢筋保护层厚度实测表地基基础工程检测报告结构实体检测报告（无同条件养护试件或不合格时）TJ2.9 工程质量事故及事故调查处理资料TJ2.10 新材料、新工艺施工记录TJ3 土建工程安全和功能检验资料TJ3.1 屋面淋水、蓄水试验记录TJ3.2 地下室防水效果检查记录TJ3.3 有防水要求的地面蓄水试验记录TJ3.4 建筑物垂直度、标高、全高测量记录TJ3.5 烟气（风）道工程检查验收记录TJ3.6 幕墙及外窗气密性、水密性、耐风压检测报告TJ3.7 建筑物沉降观测记录TJ3.8 节能、保温检测报告TJ3.9 室内环境检测报告。

第一章建筑工程施工质量验收规范检验批检查用表填写说明建设部颁布的新版《建筑工程施工质量验收规范》定于2003年1月1日起执行。

为确保新版规范在我省全面贯彻实施，便于实际操作，根据新版规范的条文和建设部有关规定，我站组织专家编制了“建筑工程施工质量验收检验批检查用表汇编”。

它是与《建筑工程施工质量验收规范》配套使用的全省统一格式。

工程建设各方主体在施工质量验收过程中都应严格遵照执行。

填写检查用表时，除应符合省建设厅《关于执行建筑工程施工质量验收规范有关事项的通知》（浙建发[2002]193号）文件的规定外，尚应符合以下要求：1、当合同约定采用的企业标准规定的检查内容多于国家规范规定的检查内容时，应按企业标准的规定补充检查内容，并按此检查验收；2、当合同约定采用的企业标准规定的质量要求高于国家规范的规定时，应按企业标准的规定修改检查表内相应的质量要求指标，并按此检查验收；3、当检查表中某一检查项目的质量要求指标写明按“设计要求”时，应按本工程施工图设计文件的规定，明确填写本工程设计规定的具体的质量要求，并按此检查验收；4、当检查表中某一检查项目有多种检查内容时（仅限定量检查项目），应按相关专业规范或合同约定采用的企业标准规定的检查内容进行检查并另行形成“检查记录表”作为本表的附件。

填写本表时，按所附“检查记录表”中的合格检查结果，在本表相应栏目内填写“符合要求”或“抽样检验合格”等合适的结论性肯定用词；5、当同一检查表内的检查项目不能（或不应）在某一时间一次性检查验收时，施工、监理（建设）单位应按实际情况在过程前、过程中进行检查、控制、验收，并填写相应的检查（验收）栏目，但“验收结论”应在表列检查内容全部检查并填写完整后填写，日期以填写“验收结论”的日期为准；6、当检查表所列某一检查项目的检查（验收）记录栏分为10个小格时，并不表示只需抽查10个点,现场实际抽查点数应按施工组织设计中划分的检验批大小和相关专业规范（企业标准）或本表说明中规定的抽样方案（检查数量）确定的点数抽查。

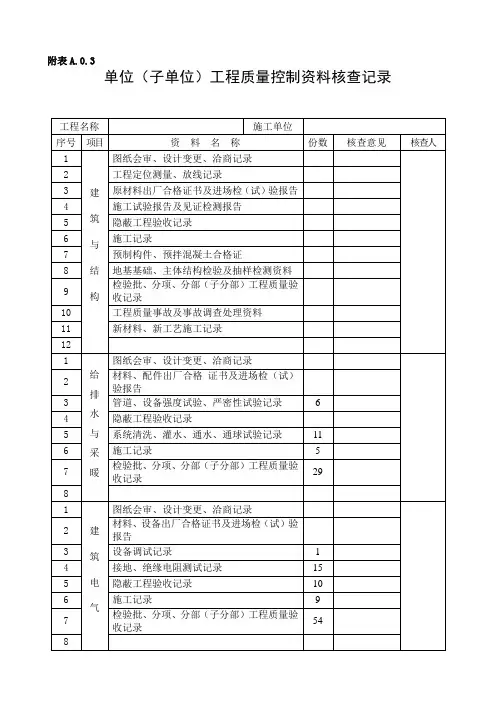

附表A.0.3单位（子单位）工程质量控制资料核查记录单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录单位（子单位）工程观感质量检查记录南平山水华庭水电汇报材料一、建筑电气1、材料进场抽样检查记录共47份：所有材料进场均按设计和规范要求进行抽检，均符合设计和规范要求2、材料合格证共41份其中PVC电管合格证2份，生产厂家是南平顺达塑料建材有限公司，规格型号为¢16, ¢20；焊接钢管合格证1份，生产厂家是天津飞龙制管有限公司，规格为DN15、DN20、DN25；铜芯塑料线合格证6份，生产厂家是南平太阳电缆股份有限公司，规格型号为BV-2.5、BV-4、BV-6、ZR-BV-2.5、ZR-BV-1.5、ZR-BV-1.0；各种开关、插座、灯具合格证11份，生产厂家是常州市鸿联电器有限公司。

3、接地电阻测试记录共14份：对电气器具等测试点起先测试，实测值在0.5～0.7之间，接地电阻测均小于1Ω，符合设计和规范要求。

4、绝缘电阻测试记录共15份按照设计图纸对各照明、插座及配电系统线间回路进行绝缘测试，实测值均大于0.5 MΩ,符合设计和规范要求5、隐蔽工程验收记录共18份：隐蔽项目的各项隐蔽内容经检查已做完，且符合设计和规范规定。

6、安全和功能检验资料共17份，均符合设计和规范规定7、建筑电气分部有3个子分部，含13个分项，共101个检验批，均为合格。

二、给、排水及采暖1、水卫设备材料合格证共28份：其中UPVC排水管合格证3份，生产厂家是福建振云塑业有限公司，型号为¢110, ¢75,¢50,冷、热PPR给水管合格证4份，生产厂家是上海上塑制管有限公司，型号：¢20, ¢25,¢32；钢塑管合格证8份，生产厂家是宁波江东管业有限公司，规格型号为¢15、¢20, ¢25,¢32、¢40、、¢50、¢65、¢80；镀锌钢管合格证1份，生产厂家是天津市飞龙制管有限公司，型号规格为DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125；其余各种卫生洁具等均有合格证。

全套建造工程资料表格模板一、工程管理资料工程概况表、工程开工报告、工程竣工报告、工程停工报告、工程复工报告、施工进度计划分析、项目大事记、施工日志、不合格项处置记录、建设工程质量事故报告书二、工程技术资料工程技术文件报审表、技术交底记录、图纸会审记录、设计交底记录设计变更\洽商记录三、工程测量记录工程定位测量记录、地基验槽记录、楼层放线记录、沉降观测记录、单位工程垂直度观测记录四、工程施工记录隐蔽工程记录表、预检工程记录表、施工通用记录表、中间检查交接记录表、地基处理记录、地基钎探记录、桩基施工记录、混凝土施工记录、混凝土养护测温记录、砂浆配合比申请单、混凝土配合比申请单、混凝土开盘鉴定、预应力张拉记录、预应力筋张拉记录、有粘接应力结构灌浆记录、建造烟(风)道检查记录、自动扶梯\自动人行道安装调试记录五、工程试验记录施工试验记录(通用)、混凝土试块强度统计\评定记录、砂浆试块强度统计\评定记录、防水工程试验检查记录、设备单机试运转记录、调试报告、电气接地电阻测试记录、电气器具通电安全检查记录、电气照明、动力试运行记录、综合布线测试记录、电气绝缘电阻测试记录、光纤损耗测试记录、视频系统末端测试记录、管道灌水试验记录、管道强度严密性试验记录、管道通水记录、管道吹(冲0洗()脱脂试验记录、室内排水管道通球试验记录、伸缩器安装记录表、现场组装除尘器、空调机漏风检测记录、风管漏风检测记录、各房间室内风量测量记录、管网风量平衡记录、电梯主要功能检查记录表六、施工验收记录分项工程质量验收记录、分部(子分部)工程质量验收记录、单位(子单位)工程质量控制资料核查记录、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录、单位(子单位)工程观感质量检查记录、施工现场质量管理检查记录、工程检验质量检查记录表(通用) 七、分部项工程共划分为：一、地基与基础工程；二、主体结构；三、建造装饰装修；四、建造屋面；五、建造给水、排水及采暖；六、建造电气；七、智能建造；八、通风与空调；九、电梯工程概况表表A1编号：附：建造总平面图、建造立面图、建造剖面图本表由施工单位填写，城建档案馆和施工单位各保存一份工程开工报告A2编号：表A6 编号：本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份项目大事记表A8 编号：本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份表A6 编号：本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份项目大事记表A8 编号：本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份不合格项处置记录A9编号：工程技术文件报审表表B1 编号：本表由施工单位报填，经监理单位审批后，建设单位、监理单位、施工单位各存一份。

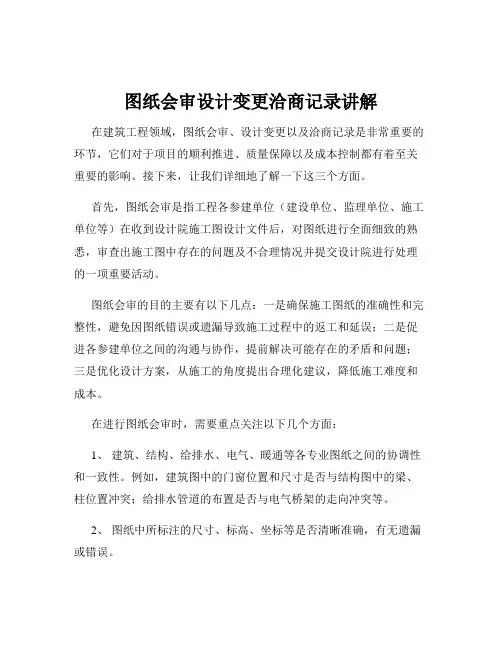

图纸会审设计变更洽商记录讲解在建筑工程领域，图纸会审、设计变更以及洽商记录是非常重要的环节，它们对于项目的顺利推进、质量保障以及成本控制都有着至关重要的影响。

接下来，让我们详细地了解一下这三个方面。

首先，图纸会审是指工程各参建单位（建设单位、监理单位、施工单位等）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审的目的主要有以下几点：一是确保施工图纸的准确性和完整性，避免因图纸错误或遗漏导致施工过程中的返工和延误；二是促进各参建单位之间的沟通与协作，提前解决可能存在的矛盾和问题；三是优化设计方案，从施工的角度提出合理化建议，降低施工难度和成本。

在进行图纸会审时，需要重点关注以下几个方面：1、建筑、结构、给排水、电气、暖通等各专业图纸之间的协调性和一致性。

例如，建筑图中的门窗位置和尺寸是否与结构图中的梁、柱位置冲突；给排水管道的布置是否与电气桥架的走向冲突等。

2、图纸中所标注的尺寸、标高、坐标等是否清晰准确，有无遗漏或错误。

3、施工工艺和施工方法在图纸中是否有明确的说明和要求，是否具有可操作性。

4、对于一些特殊的建筑构造和施工要求，如防水、防火、抗震等，图纸是否满足相关规范和标准的要求。

图纸会审通常由建设单位组织，各参建单位的专业技术人员参加。

在会审前，各方应认真熟悉图纸，准备好相关的问题和意见。

会审过程中，要做好记录，对于提出的问题和解决方案要形成书面文件，由各方签字确认。

接下来，我们再来说说设计变更。

设计变更是指设计单位依据建设单位要求调整，或对原设计内容进行修改、完善、优化。

设计变更通常是由于以下原因产生的：1、建设单位对项目的功能、布局、外观等提出了新的要求。

2、施工过程中发现原设计存在错误或不合理之处，需要进行修改。

3、由于不可抗力因素，如地质条件变化、自然灾害等，导致原设计无法实施，需要进行调整。

设计变更需要经过严格的审批程序，一般由建设单位提出申请，设计单位出具变更通知单，监理单位审核，施工单位执行。
