塔式起重机的规格型号

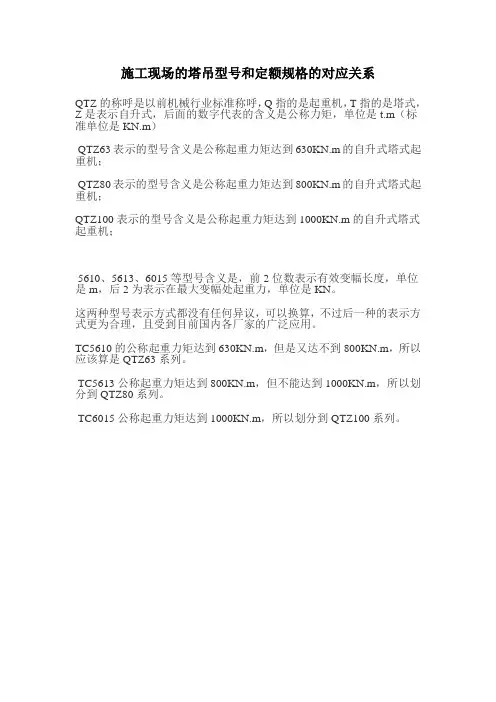

施工现场的塔吊型号和定额规格的对应关系
QTZ的称呼是以前机械行业标准称呼，Q指的是起重机，T指的是塔式，Z是表示自升式，后面的数字代表的含义是公称力矩，单位是t.m（标准单位是KN.m）
QTZ63表示的型号含义是公称起重力矩达到630KN.m的自升式塔式起重机；
QTZ80表示的型号含义是公称起重力矩达到800KN.m的自升式塔式起重机；
QTZ100表示的型号含义是公称起重力矩达到1000KN.m的自升式塔式起重机；
5610、5613、6015等型号含义是，前2位数表示有效变幅长度，单位是m，后2为表示在最大变幅处起重力，单位是KN。

这两种型号表示方式都没有任何异议，可以换算，不过后一种的表示方式更为合理，且受到目前国内各厂家的广泛应用。

TC5610的公称起重力矩达到630KN.m，但是又达不到800KN.m，所以应该算是QTZ63系列。

TC5613公称起重力矩达到800KN.m，但不能达到1000KN.m，所以划分到QTZ80系列。

TC6015公称起重力矩达到1000KN.m，所以划分到QTZ100系列。

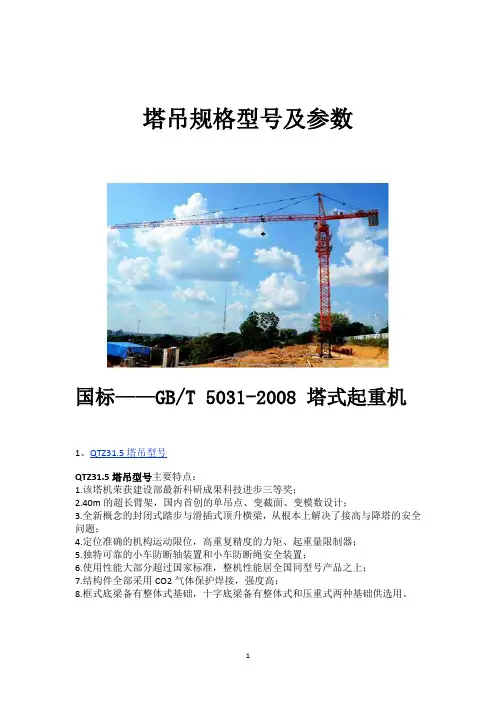

塔吊规格型号及参数国标——GB/T 5031-2008 塔式起重机1、QTZ31.5塔吊型号QTZ31.5塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。

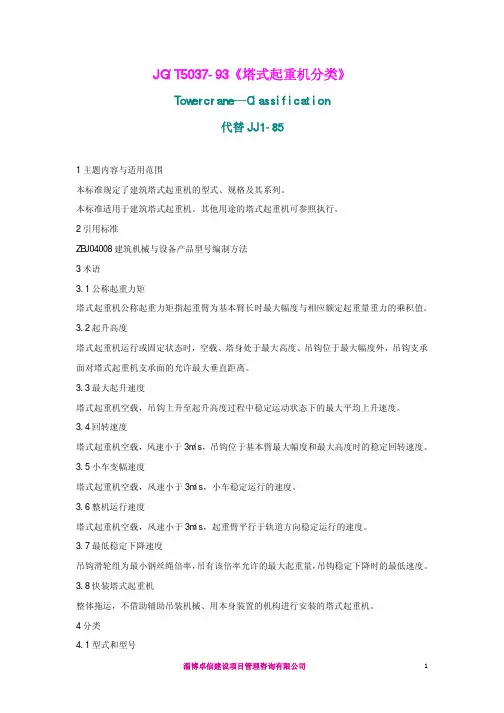

2、塔吊 QTZ40塔吊(4208/4708/4807) QTZ40塔吊型号4、塔吊QTZ63(5013/5610) QTZ63塔吊型号6、塔吊QTZ125 QTZ125塔吊型号7、QTZ160塔吊QTZ160塔吊，是我厂按新标准JG/T5037《塔式起重机分类》标准设计的新型塔吊。

我厂集塔吊研发设计、生产与销售为一体，可生产多种塔吊型号产品、塔吊设备。

生产的QTZ160塔吊为水平起重臂，小车变幅，上回转自升多用途塔吊。

下面，就我厂QTZ160塔吊产品特色做如下介绍：1、性能参数及技术指标国内领先，达国际先进水平，最大工作幅度65m，最大起升高度200m。

2、整机外型为国际流行式，非常美观，深受国内外用户的喜爱。

3、工作方式多，适用范围广。

该机有基础固定，外墙附着等工作方式，适用各种不同的施工对象。

支腿独立固定式的起升高度为52m，附着式是在独立式的基础上，增加标准节和附着装置即可实现。

附着式的最大起升高度为200m，超过200m 可以商议。

该机还有内爬式，底架压重固定式和轨道行走式，用户需要请订货时说明。

该机还有内爬式，底架压重固定式和轨道行走式，用户需要请订货时说明。

4、变幅机构，回转机构采用当今国际上最先进的变频无级调速方案，工作速度高，调速性能好，工作更加平稳可靠。

摘要本文是以满足塔式起重机的各个动作而设计的电气控制系统。

从塔式起重机的边幅动作、回转动作、起降动作和各个动作中的变速入手，根据继电-接触器原理和三相异步电机的变速原理设计的电气控制电路。

与加入plc控制器的控制系统相比只由继电-接触器组成的电气控制系统比加入plc控制器的控制系统抗干扰性强，但是对塔式起重机的钢铁结构冲击较大适合用于小型塔式起重机。

关键词：回转、变幅、起升、继电----接触器。

目录摘要一塔式起重机总述1.1总述塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。

塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。

1.1.1塔式起重机的特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。

②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。

③司机室视野开阔，操作方便。

④结构较简单、维护容易、可靠性好。

2、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。

②拆卸、运输和转移不方便。

③轨道式塔式起重机轨道基础的构筑费用大。

1.1.2塔式起重机的发展概况中国塔式起重机50年回顾与展望据考证，塔机发明于2 0 世纪之初的欧洲。

1900年有了第一个塔机专利，1905年出现了塔身固定的臂架式起重机，第一次、二次世界大战后塔机得到快速发展，近年更是呈现型式多样、需求旺盛的局面。

中国塔机始于20 世纪50 年代。

50 年来，我国塔机行业从无到有，从小到大，逐步形成了较为完整的体系和比较完整的系列型谱，塔机成为建筑施工中的关键设备，塔机行业也成为我国发展最快的建筑机械行业之一。

我们只用了50年时间走完了国外发达国家上百年的发展路程，如今中国塔机已经批量走进国际市场。

目前我国已成为世界塔机生产大国，也是世界塔机主要需求市场之一。

回顾塔机百年历史、中国塔机50 年史，展望塔机行业未来，期待中国塔机尽快由生产大国迈向生产强国。

塔式起重机命名标准：从命名规则到命名意义塔式起重机是一种高效、灵活、安全的起重机械，广泛应用于建筑工地、码头、港口等场所。

而塔式起重机的命名标准则是塔式起重机的重要组成部分，它不仅是塔式起重机的重要标识，还能够反映出塔式起重机的性能特点和用途范围。

本文将从命名规则到命名意义，详细阐述塔式起重机命名标准的内涵和价值。

一、塔式起重机命名规则塔式起重机命名规则是指根据塔式起重机的结构、性能等特点，制定的一套命名规则。

塔式起重机的命名规则主要包括以下几个方面：1、起重量起重量是指塔式起重机能够承载的最大重量，通常以吨为单位计算。

根据起重量的不同，塔式起重机可以分为小型、中型、大型等不同规格。

例如，QTZ50、QTZ63、QTZ80等型号，分别表示起重量为50吨、63吨、80吨的塔式起重机。

2、臂长臂长是指塔式起重机的起重臂长度，也是塔式起重机的重要参数之一。

臂长越长，起重机的工作范围也就越广。

例如，QTZ80-5513型号中的“5513”表示臂长为55米，起重量为80吨的塔式起重机。

3、型号型号是指塔式起重机的唯一标识，通常由字母和数字组成。

型号中的字母代表塔式起重机的类型，数字则代表其起重量和臂长等参数。

例如，QTZ80-5513型号中的“QTZ”代表塔式起重机，数字“80”代表起重量为80吨，数字“5513”代表臂长为55米。

二、塔式起重机命名意义塔式起重机命名标准不仅是塔式起重机的重要标识，还能够反映出塔式起重机的性能特点和用途范围。

具体来说，塔式起重机命名标准具有以下几个意义：1、标识塔式起重机的型号和规格塔式起重机命名标准可以准确地标识出塔式起重机的型号和规格，使用户能够快速了解塔式起重机的性能特点和用途范围，从而选择适合自己需求的塔式起重机。

2、反映塔式起重机的起重量和臂长塔式起重机的起重量和臂长是塔式起重机的重要参数，也是用户选择塔式起重机的重要依据。

通过塔式起重机命名标准，用户可以直观地了解塔式起重机的起重量和臂长，从而选择适合自己需求的塔式起重机。

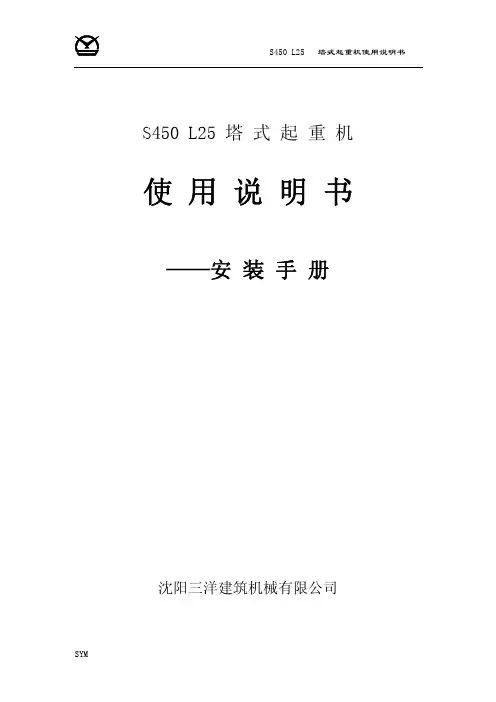

S450 L25 塔 式 起 重 机 使 用 说 明 书 ——安 装 手 册沈阳三洋建筑机械有限公司目 录整机外形及起重特性………………………………………………………… P5第一部分：场地准备………………………………………………………… P61.起重机性能、占地面积、部件重量……………………………………… P7 1.1整机布置图及主要尺寸…………………………………………… P71.2钢筋混凝土支脚图……………………………………………………… P81.3主要杆件和销轴规格…………………………………………………… P9-10 1.4空间要求和重量………………………………………………………… P11 1.5要组件的重量及起升高度汇总表……………………………………… P12-201.6吊臂、平衡重心位置…………………………………………………… P212.轨道………………………………………………………………………… P22 2.1轨道的选择……………………………………………………………… P22 2.2轨道的铺设……………………………………………………………… P22 2.3轨距和弯半径…………………………………………………………… P23 2.4混凝土轨枕轨道………………………………………………………… P24-27 2.5木枕轨道………………………………………………………………… P282.6轨道停止器…………………………………………………………… P29-303.固定支脚的混凝土块……………………………………………………… P31 3.1准备条件………………………………………………………………… P31 3.2力和反力………………………………………………………………… P32 3.3地面承压力和混凝土块的选择………………………………………… P33-34 3.4固定支脚的尺寸特性…………………………………………………… P353.5固定支脚的安装………………………………………………………… P36-384.电源安装…………………………………………………………………… P39 4.1引言……………………………………………………………………… P39 4.2电缆卷筒功率…………………………………………………………… P39 4.3电缆卷筒………………………………………………………………… P394.4接地……………………………………………………………………… P405.压重………………………………………………………………………… P415.2压重表…………………………………………………………………… P415.3压重块的参数………………………………………………………………P42-446.配重 …………………………………………………………………………P45 6.1说明…………………………………………………………………………P45 6.2配重表………………………………………………………………………P456.3配重图………………………………………………………………………P45-487.附着示意图…………………………………………………………………P49-50 第二部分:立塔…………………………………………………………………P511.一般安装说明………………………………………………………………P512.安装台车和横梁……………………………………………………………P52-553.安装基础塔身节……………………………………………………………P56-584.下十字梁的安装……………………………………………………………P595.内塔身安装…………………………………………………………………P59-606.回转机构及司机室（太空舱）的安装……………………………………P617.平衡臂安装…………………………………………………………………P61-628.撑架安装……………………………………………………………………P639.安装吊臂……………………………………………………………………P64-6710.配重的安装…………………………………………………………………P6811.吊臂和平衡臂的组装………………………………………………………P69-7012.起重小车和滑轮组的安装…………………………………………………P73-7913.塔身加节……………………………………………………………………P80-8314.标准节安装…………………………………………………………………P84-8515.顶升平衡……………………………………………………………………P86-8716.顶升…………………………………………………………………………P88-8917.风速仪的安装方法…………………………………………………………P9018.障碍警号标志灯安装方法…………………………………………………P91-9319.立塔后进行检查……………………………………………………………P9420.投入使用……………………………………………………………………P95第三部分：拆塔……………………………………………………………… P96S450 L25自升塔式起重机 GB/T13752-92 外形尺寸起重特性如果需要45m臂长及35m臂长组合时，请与供应商联系，需要特殊定制。

塔吊型号规格一、引言塔吊作为建筑工地常见的起重设备之一，其型号规格的选择对工地施工效率和安全性具有重要影响。

本文将就塔吊的类型、型号规格以及选择原则进行探讨。

二、塔吊类型1. 固定式塔吊（1）用途固定式塔吊主要用于建筑工地的垂直和水平运输作业，适用于高层建筑、桥梁、大型设备的吊装等工程。

#### （2）特点固定式塔吊安装在地面上的混凝土基础上，具有稳定性高、工作半径大等优点。

2. 自升式塔吊（1）用途自升式塔吊适用于需要频繁调整吊装位置的工地，能够方便快捷地提升或降低整体高度。

#### （2）特点自升式塔吊具有安装便捷、无需大型起重机协助等优点，适用于工地空间有限的情况。

三、塔吊型号规格1. 起重力矩塔吊的起重力矩是衡量其起重能力的重要指标，一般以吨米（t·m）为单位。

常见的起重力矩包括10t·m、12t·m、16t·m等。

2. 最大起升高度塔吊的最大起升高度需要根据具体工地情况进行选择，一般包括30m、50m、80m等选项。

3. 工作幅度工作幅度是指塔吊在水平方向上的有效工作距离，常见工作幅度包括30m、40m、50m等。

4. 回转角度塔吊的回转角度直接影响其作业范围，常用回转角度为180度、270度、360度。

四、塔吊选型原则1. 根据工地要求根据具体工地情况确定塔吊型号规格，包括起重力矩、起升高度、工作幅度等参数。

2. 安全性考虑选择符合国家相关安全标准的塔吊型号，保证工地作业安全。

3. 施工效率考虑塔吊的起重能力和工作范围，以提高施工效率和节约成本。

五、结论塔吊作为建筑工地重要的起重设备，其型号规格选择至关重要。

在选择塔吊型号时，需要综合考虑工地要求、安全性和施工效率等因素，以确保施工顺利进行。

以上是关于塔吊型号规格的简要介绍，希望对塔吊使用者有所帮助。

兖矿集团东华建设有限公司三十七处塔式起重机（QTZ315、QTZ63）技术规格书2011年12月15日一、概述1、招标设备名称和数量：QTZ315塔式起重机，高度88m（含架设到此高度的标准附着架），额定起重量3吨，共2台。

QTZ63塔式起重机，高度88m（含架设到此高度的标准附着架），额定起重量6吨，共1台，用于昌平花园小区工程。

2、招标范围：塔式起重机的设计、制造、运输、指导安装、调试。

中标单位要向招标方提供详细的基础图、配重图。

3、安装及交货地点：山东省邹城市。

二、主要技术参数：QTZ315塔式起重机1、最大额定起重量：3t2、高度：88m3、最大工作幅度不低于38米4、电源：380V/50HZ 三相五线QTZ63塔式起重机1、最大额定起重量：6t2、高度：88m3、最大工作幅度不低于50米4、电源：380V/50HZ 三相五线三、塔式起重机的设计和制造应符合下列国家现行的标准、规范及其它相关标准1、GB 5144-2006 塔式起重机安全规程2、GB/T 13752-92 塔式起重机设计规范3、GB/T 5031-2008 塔式起重机四、技术要求：（一）总体要求1.未作特殊注明时，产品应能在以下条件下安全正常使用：（1）工作环境温度-20℃～+40℃；（2）安装架设时塔机顶部风速不大于12m/s，工作状态时塔机顶部风速不大于20m/s，非工作状态时风压按GB/T 13752规定；（3）无易燃和／或易爆气体、粉尘等非危险场所；（4）塔机基础符合产品使用说明书中的规定。

2. 塔机应设置安装平衡重、压重的合适位置及可靠的固定方法。

平衡重和压重的重量、形状和尺寸应符合吊装和固定的要求，并能承受规定的载荷而不损坏。

每块平衡重和压重都应在本身明显的位置标识重量。

3.塔机的抗倾翻稳定性和防风稳定性应符合GB/T 20304 的规定。

4.塔机的爬升装置应有可靠的导向，爬升装置的结构型式及强度应保证在允许风力最不利方向作用下塔机爬升稳定性要求。

塔吊参数30654 1.起重性能：
-最大起重量：54t
-最大起重半径：30m
-最大起重高度：176m
2.变幅性能：
-最大变幅角度：360°
-最大变幅半径：70m
-最小变幅半径：3.2m
-速度调整范围：0~80s
3.高度性能：
-塔身高度：60m
-最大装配高度：281.4m
-附加装配高度：200m
4.工作速度：
- 最大起重速度：2.6m/min（双倍切换）
- 最大倍率：60m/min
5.技术参数：
-主臂长度：30m
-回转半径：3.5m
-电机功率：70kW
-防风等级：12级
-电源：AC380V,50Hz
6.安全保护：
-重荷限制的设定和报警装置，以便确保超荷情况下塔吊的自动停机；
-电气装置完全符合国家规定和新一代安全技术要求，具有过载保护、短路保护和过压保护等功能；
-制动器可通过电器控制系统自动闭合，避免意外事故；
-装有蓄电池，以防停电时能紧急操作起重机。

塔式起重机规格型号及参数QTZ40额定起重力矩400KN.m最大起重量4t最大工作幅度42/46.8/50m独立式高度29m附着式高度120m起升速度7/40/60m/min回转速度0.37/0.73r/min变幅速度22/33m/min顶升速度0.6 m/min平衡重5 6.5 t塔机自重23.526.16t电源380V,50Hz工作温度-20～+40℃功率：24.3kwQTZ63额定起重力矩630KN.m最大起重量6t最大工作幅度50 ｜45m独立式高度40m附着式高度140m起升速度7/32/64m/min回转速度0.4/0.6r/min变幅速度20/40m/min顶升速度0.4m/min平衡重12 ｜11t塔机自重42.3t电源380V,50Hz工作温度-12～+40℃功率：39.6kwQTZ80公称起重力矩800 KN.m最大起重量6t 8 t工作幅度56 m独立式高度45 m附着式高度180 m起升速度7/32/64 0～40/80m/min回转速度0～0.6 r/min变幅速度8/27/54 0～42(8/27/54)m/min 塔机自重（独立式）61.95 t平衡重15.55 t工作环境温度-20～+40℃功率：45.6 kwQTZ125公称起重力矩1250 KN.m最大起重量8 t最大幅度处额定起重量1.5 t工作幅度60 m独立式高度50 m附着式高度163 m起升速度2倍率100 2t m/min4倍率504t m/min回转速度0～0.6 r/min变幅速度8.8/29.3/68.6 m/min 最大回转半径62 m尾部回转半径17 m结构自重（独立式）48.8 t平衡重14.5 t整机重（独立式）63.3 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s 工作环境温度-20～+40 ℃功率：52.6 kwQTZ160公称起重力矩1600 KN.m最大起重量10 t最大幅度处额定起重量2.1 t工作幅度60 m独立式高度59.5 m附着式高度201 m起升速度2倍率0～100 m/min4倍率0～50 m/min回转速度0～0.6 r/min变幅速度0～60 m/min最大回转半径65 m尾部回转半径17 m结构自重（独立式）75 t平衡重22 t整机重（独立式）97 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃功率：62.3 kwSC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。

山东九虹重工有限公司1、概述QTZ60（JH5010）塔式起重机是山东九虹重工有限公司生产制造的起重运输机械。

该机为水平臂架、小车变幅、上回转液压顶升式起重机。

最大工作幅度50m；独立起升高度30m，附着起升高度120m；最大起重量为4t；额定起重力矩为560k N·m；最大起重力矩为600k N·m。

该机特点：（1）整机外形美观大方。

（2）性能参数及技术指标达到国内领先、国际先进水平。

（3）底梁（方架）上平面、标准节两端面均采用焊后整体铣削工艺，表面光洁，尺寸高度统一，完全实现了塔身标准节之间的无缝对接。

不仅保证了塔身整体的垂直度，同时也提高了塔身主肢承力的均匀性。

（4）标准节主肢、上下支座的组焊由“焊接机器人”完成，焊接参数控制稳定，充分保证了焊缝的内在质量和表面质量。

（5）上支座回转支承及回转减速机的安装孔，均采用一次性装夹镗削加工工艺，实现了二者中心距的精确控制，充分保证了齿轮副的啮合精度，有效提高了回转机构的使用寿命，而且拆装维护方便。

（6）下支座上平面与回转支承下平面采用有止口连接，既保证了回转支承的定心精度，同时又降低了塔机在使用过程中因高强度螺栓的轻微松动而产生的剪切力。

（7）起重臂的制作在“快换接头式单节变臂组焊工装”上完成，工装设计先进、合理，对起重臂的截面及连接尺寸控制准确，保证了顺利接臂后的直线度。

（8）外套架爬升轮组的定位，采用了自制“标准节”作为爬升间隙定位基准，避免了因爬升间隙的不合理从而导致塔机顶升时的震动与爬行。

（9）钢构件主要原材料均进行严格评价筛选，并按标准严格检验，保证了塔机使用的安全可靠性。

（10）优选国内品牌配套机构及电气元件，为塔机正常运行提供了有力保障。

（11）钢构件的表面涂装由抛丸涂漆线完成，增强了漆层的附着力，经久耐用。

（12）塔机各部件颜色搭配均进行了科学的论证，协调美观。

（13）司机室独立外置，视野良好，给操作者创造了良好的工作环境。

QTZ80A塔式起重机QTZ80A塔式起重机是满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩80t·m ，最大起重量为8吨，有TC6010、TC5512、TC5017、TC452 1等类型。

该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。

QTZ80A技术参数机构工作级别Working grades for mechanism起升机构Hoisting mechanism M5回转机构Slewing mechanism M4变幅机构Trolley travelling mechanism M4行走机构Travelling mechanism M3起升高度Hoisting height (m)倍率Multiplying行走式travelling固定式Undercarriagestationary附着式Attached内爬式Insideclimbi【起升机构】:起升机构(2492Kg)采用YZRDWFC250-4/8型绕线电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。

使起升获得三种不同的起升速度，启制动平稳，冲击小。

当采用2绳时速度可达80m/min、40m/min、10 m/min，采用4绳时可达40m/min、20m/min、5m/min。

在减速箱输入轴端装有常闭式液力推杆制动器(YWZ3H315/90)。

在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整。

【回转机构】:回转机构是为塔机上部回转提供动力的传动装置，该装置由力带制动器的力矩电机、行星减速器、小齿轮、回转限位器等组成；本塔机采用了两套这样的装置，对称地分布于回转支承两边，安装在上支座上，其小齿轮与回转支承的大齿圈啮合。

塔式起重机产品数据表编号：产品品种产品型号设备代码产品编号设计标准整机制造标准型式试验机构型式试验日期型式试验证书编号设备级别设计使用年限主要参数和用途最大起重量t最大起重力矩t•m 整机工作级别最大起升高度m最小/最大工作幅度/m 最小/最大工作幅度对应的起重量/t独立高度m最大附着高度m 最大计算轮压kN整机设计重量t 运行轨距m整机功率kW 操纵方式其他主要结构型式主体结构型式□平头式□非平头水平臂式□动臂式□上回转□下回转□其他主要受力结构件材料变幅方式□水平臂小车变幅□倾斜式小车变幅□动臂变幅塔身型式□整体式□组合式基座型式□固定式□轨行式工作机构主要特性起升机构最大起重量t工作级别速度m/min吊具型式倍率钢丝绳型号电动机型号/数量/功率/转速kW/r/min 制动器型号/数量/制动力矩kN·m 减速器型号传动比卷筒直径mm定滑轮直径mm工作机构主要特性起重机运行机构速度m/min工作级别电动机型号/数量/功率kW 制动器型号/数量/制动力矩kN·m 减速器型号传动比车轮踏面直径mm适应轨道变幅机构速度m/min工作级别电动机型号/数量/功率/转速kW/r/min 制动器型号/数量/制动力矩kN·m 减速器型号传动比小车车轮踏面直径mm回转机构速度m/min工作级别电动机型号/数量/功率/转速kW/r/min 制动器型号/数量/制动力矩kN·m 减速器型号传动比回转支承型号齿圈模数顶升机构液压泵型号/数量液压泵压力MPa 液压缸额定顶升力KN油缸额定顶升速度m/min适用工作环境供电电源电压V风速工作状态m/s频率HZ非工作状态m/s工作环境温度℃用途安全保护装置序号名称产品编号型号规格制造单位制造日期型式试验合格证号备注。
