硅整流发电机的构造、拆卸、工作原理与特性

硅整流发电机的工作原理硅整流发电机是一种常见的发电设备，它利用硅整流器将交流电转化为直流电。

本文将详细介绍硅整流发电机的工作原理，并探讨其在发电领域中的应用。

一、硅整流发电机的基本概念硅整流发电机是一种将交流电转化为直流电的设备。

它通过利用硅整流器，将来自发电机的交流电转换为直流电，从而实现电能的存储和利用。

硅整流发电机适用于各种场景，如家庭用电、工业生产等。

二、硅整流发电机主要由发电机、硅整流器和电池组成。

在正常运行时，发电机产生交流电，通过连接的硅整流器转换为直流电，然后存储到电池中进行储存。

当需要使用电能时，直流电从电池中释放并供应给负载。

硅整流器是实现电能转换的关键组件。

它由多个二极管组成，每个二极管都具有单向导电性，即只能让电流在一个方向上通过。

当交流电输入硅整流器时，只有与电流方向相符的二极管才会导通，将电流引导到电池中进行储存。

硅整流发电机还配备了控制系统，用于监测电池的充放电状态，并自动控制硅整流器的工作。

当电池电量过低时，控制系统将启动发电机，通过硅整流器进行充电。

当电池电量充足时，发电机停止工作，电池直接供电负载。

三、硅整流发电机的应用硅整流发电机具有广泛的应用领域，主要包括以下几个方面：1. 家庭用电：硅整流发电机可以利用太阳能、风能等可再生能源发电，将电能存储到电池中，供给家庭使用。

尤其在偏远地区或没有稳定供电的情况下，硅整流发电机能够为家庭提供持续稳定的电力。

2. 工业生产：许多工业生产过程需要稳定的电力供应，而硅整流发电机能够提供可靠的电力支持。

通过连接多个硅整流发电机，可以满足工业生产对电能的需求，并实现能源的高效利用。

3. 紧急备用电源：在电力系统故障或自然灾害造成停电时，硅整流发电机可作为紧急备用电源。

其快速启动和稳定运行的特性能够在紧急情况下为医院、通信基站等重要设施提供可靠的电力支持。

4. 新能源发电：硅整流发电机能够与太阳能发电系统、风力发电系统等结合使用，将可再生能源转换为可储存的直流电。

硅整流交流发电机的工作特性
硅整流发电机的转速变化范围大，而且传动比较大。

由于硅整流发电机的转速变化范围大。

硅整流发电机的端电压变化规律可以知道，要表征硅整流发电机的特性，应以转速为基础分析空载特性、输出特性和外特性。

1.输出特性
输出特性又称负载特性，它是在发电机保持输出电压肯定时，发电机的输出电流与转速之间关系。

图1 沟通发电机的输出特性
由负载特性可以看动身电机在不同转速下输出特性，它表明：
①发电机在较低的空载转速n1时，就能达到额定输出电压值，可知低速充电性能好。

②发电机转速升至满载转速n2时，输出电流为额定值，从而输出额定功率的电能，可知发电性能优良的特点。

③当转速升到某肯定值以后，输出电流就不再随转速的上升和负荷的增大而增大，具有自动限制输出电流的功能，因此不需要限流器。

沟通发电机的最大输出电流约为额定电流的1.5倍。

2.空载特性
空载特性是指无负荷时，发电机端电压与转速的变化规律。

图2 沟通发电机的空载特性
从曲线看出，随着转速的上升，端电压上升。

由他励转入自励发电时，即能向蓄电池进行充电。

空载特性是判定沟通发电机低速充电性能是否良好的重要依据。

3.外特性
外特性是指转速保持肯定时，发电机的端电压与输出电流的关系。

在不同恒定转速的试验后，可以绘出一族相像的U＝f(I) 外特性曲线。

图3 沟通发电机的外特性
沟通发电机端电压受转速和负载变化的影响较大，当发电机处于高速运转的工作状态时，假如突然失去负荷，其端电压会急剧上升，这时发电机中的硅二极管和调整器中等电子元件将有被击穿的危急，应避开外电路断路的现象。

_硅整流发电机原理及维修一、硅整流发电机原理：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。

晶体是由正价离子和价电子组成的。

在晶体中，正价离子和离子化的杂质离子的排列形成了正五边形结构，形成五向性晶体。

当电流通过晶体时，由于离子的不对称分布，离子中产生了一个电场，电场会使杂质离子发生运动，并由于离子和电子的撞击形成一个电子云，形成了电子分区。

硅整流发电机可以分为三个部分，包括灵敏元件、碳化硅晶体和恢复元件。

1.灵敏元件：灵敏元件是控制电流的元件，它可以根据电流的变化来决定整流方向。

一般来说，硅整流发电机采用的是二极管灵敏元件。

2.碳化硅晶体：硅整流发电机中的碳化硅晶体是实现整流的关键元件。

它具有挑战认可电流的能力，可以实现无压降、无浪涌、饱和与失压时的整流。

3.恢复元件：恢复元件是恢复漏电功率的元件，它可以对电流进行恢复和放大。

通常情况下，硅整流发电机采用的是晶体管恢复管。

二、硅整流发电机的维修：硅整流发电机的维修主要包括以下几个方面：1.检查电路：首先要检查发电机的整流电路是否正常工作，包括灵敏元件、碳化硅晶体和恢复元件，是否存在烧毁或者损坏。

2.更换灵敏元件：如果发现灵敏元件无法正常工作，需要及时更换。

在更换之前，需要先断开电源，并确保电容器中没有电荷残留，否则可能导致触电。

3.更换碳化硅晶体：如果发现碳化硅晶体存在问题，比如腐蚀、断裂等，需要及时更换。

更换碳化硅晶体时，应先将电流关闭，并使用专业的工具进行更换，避免碳化硅晶体损坏。

4.更换恢复元件：如果发现恢复元件无法正常工作，需要及时更换。

在更换之前，要确保电源已经关闭，并遵循相关操作规程，以免发生意外。

5.清洁及保养：在日常使用中，应定期对硅整流发电机进行清洁和保养工作，包括清除灰尘和杂物，确保发电机的运行环境干净整洁；同时，要定期检查发电机的各个部件是否有损坏或者松动，及时修复或者更换。

总结：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。

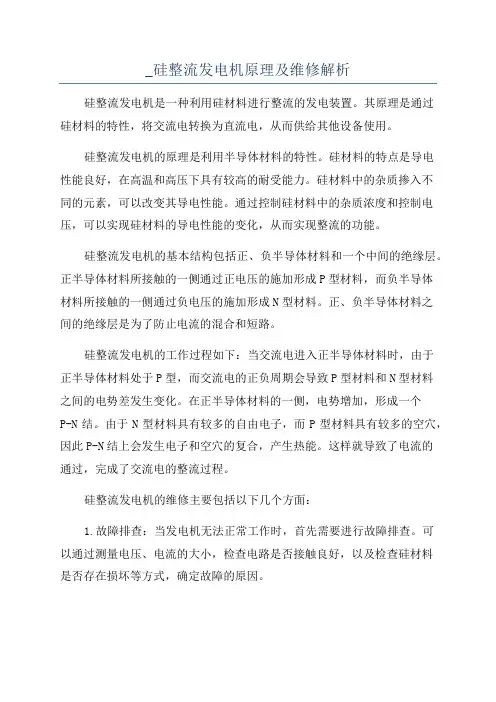

_硅整流发电机原理及维修解析硅整流发电机是一种利用硅材料进行整流的发电装置。

其原理是通过硅材料的特性，将交流电转换为直流电，从而供给其他设备使用。

硅整流发电机的原理是利用半导体材料的特性。

硅材料的特点是导电性能良好，在高温和高压下具有较高的耐受能力。

硅材料中的杂质掺入不同的元素，可以改变其导电性能。

通过控制硅材料中的杂质浓度和控制电压，可以实现硅材料的导电性能的变化，从而实现整流的功能。

硅整流发电机的基本结构包括正、负半导体材料和一个中间的绝缘层。

正半导体材料所接触的一侧通过正电压的施加形成P型材料，而负半导体材料所接触的一侧通过负电压的施加形成N型材料。

正、负半导体材料之间的绝缘层是为了防止电流的混合和短路。

硅整流发电机的工作过程如下：当交流电进入正半导体材料时，由于正半导体材料处于P型，而交流电的正负周期会导致P型材料和N型材料之间的电势差发生变化。

在正半导体材料的一侧，电势增加，形成一个P-N结。

由于N型材料具有较多的自由电子，而P型材料具有较多的空穴，因此P-N结上会发生电子和空穴的复合，产生热能。

这样就导致了电流的通过，完成了交流电的整流过程。

硅整流发电机的维修主要包括以下几个方面：1.故障排查：当发电机无法正常工作时，首先需要进行故障排查。

可以通过测量电压、电流的大小，检查电路是否接触良好，以及检查硅材料是否存在损坏等方式，确定故障的原因。

2.更换硅材料：如果发现硅材料存在损坏，需要及时更换。

在更换硅材料时，需要注意选择与原始材料相匹配的材料，并进行适当的清洁和接触处理，以确保材料的导电性能恢复正常。

3.修复电路：如果发现电路存在接触不良或损坏的情况，需要进行修复。

修复电路时，需要注意使用合适的工具和材料，确保电路的连接稳固，并保证电流的顺利通过。

4.定期维护：对于硅整流发电机，定期维护是非常重要的。

可以定期对发电机进行清洁和润滑，检查电路连接是否正常，以及材料是否存在磨损等，及时进行修复和更换。

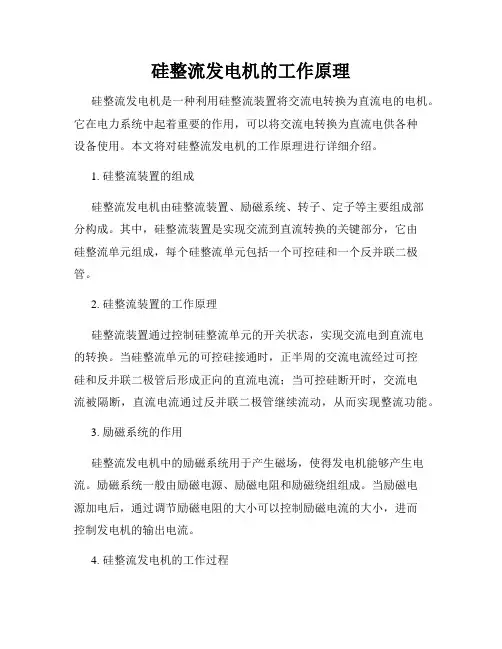

硅整流发电机的工作原理硅整流发电机是一种利用硅整流装置将交流电转换为直流电的电机。

它在电力系统中起着重要的作用，可以将交流电转换为直流电供各种设备使用。

本文将对硅整流发电机的工作原理进行详细介绍。

1. 硅整流装置的组成硅整流发电机由硅整流装置、励磁系统、转子、定子等主要组成部分构成。

其中，硅整流装置是实现交流到直流转换的关键部分，它由硅整流单元组成，每个硅整流单元包括一个可控硅和一个反并联二极管。

2. 硅整流装置的工作原理硅整流装置通过控制硅整流单元的开关状态，实现交流电到直流电的转换。

当硅整流单元的可控硅接通时，正半周的交流电流经过可控硅和反并联二极管后形成正向的直流电流；当可控硅断开时，交流电流被隔断，直流电流通过反并联二极管继续流动，从而实现整流功能。

3. 励磁系统的作用硅整流发电机中的励磁系统用于产生磁场，使得发电机能够产生电流。

励磁系统一般由励磁电源、励磁电阻和励磁绕组组成。

当励磁电源加电后，通过调节励磁电阻的大小可以控制励磁电流的大小，进而控制发电机的输出电流。

4. 硅整流发电机的工作过程硅整流发电机的工作过程包括励磁、发电和整流三个阶段。

首先，在励磁阶段，励磁电源加电，产生磁场；接下来，在发电阶段，转子与定子之间产生感应电势，通过导线输出电流；最后，在整流阶段，交流电流经过硅整流装置被转换为直流电流。

整个过程实现了电能的转换和输出。

5. 硅整流发电机的特点硅整流发电机具有以下几个特点：(1) 高效率：硅整流装置具有低功率损耗和高整流效率，其转换效率可以达到95%以上；(2) 功率稳定：硅整流发电机具有良好的功率稳定性，输出电压波动小；(3) 响应速度快：硅整流装置的开关速度较快，能够快速响应负载变化；(4) 维护成本低：硅整流发电机的组成部分相对简单，维护成本较低；(5) 使用寿命长：硅整流发电机的工作可靠性高，使用寿命长。

总结：硅整流发电机通过硅整流装置将交流电转换为直流电，广泛应用于电力系统中。

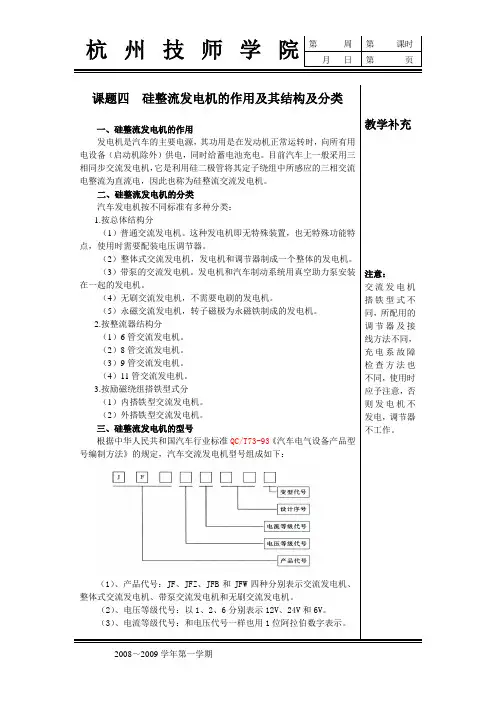

课题四硅整流发电机的作用及其结构及分类一、硅整流发电机的作用发电机是汽车的主要电源，其功用是在发动机正常运转时，向所有用电设备（启动机除外）供电，同时给蓄电池充电。

目前汽车上一般采用三相同步交流发电机，它是利用硅二极管将其定子绕组中所感应的三相交流电整流为直流电，因此也称为硅整流交流发电机。

二、硅整流发电机的分类汽车发电机按不同标准有多种分类：1.按总体结构分（1）普通交流发电机。

这种发电机即无特殊装置，也无特殊功能特点，使用时需要配装电压调节器。

（2）整体式交流发电机，发电机和调节器制成一个整体的发电机。

（3）带泵的交流发电机。

发电机和汽车制动系统用真空助力泵安装在一起的发电机。

（4）无刷交流发电机，不需要电刷的发电机。

（5）永磁交流发电机，转子磁极为永磁铁制成的发电机。

2.按整流器结构分（1）6管交流发电机。

（2）8管交流发电机。

（3）9管交流发电机。

（4）11管交流发电机。

3.按励磁绕组搭铁型式分（1）内搭铁型交流发电机。

（2）外搭铁型交流发电机。

三、硅整流发电机的型号根据中华人民共和国汽车行业标准QC/T73-93《汽车电气设备产品型号编制方法》的规定，汽车交流发电机型号组成如下：（1）、产品代号：JF、JFZ、JFB和JFW四种分别表示交流发电机、整体式交流发电机、带泵交流发电机和无刷交流发电机。

（2）、电压等级代号：以1、2、6分别表示12V、24V和6V。

（3）、电流等级代号：和电压代号一样也用1位阿拉伯数字表示。

教学补充注意：交流发电机搭铁型式不同，所配用的调节器及接线方法不同，充电系故障检查方法也不同，使用时应予注意，否则发电机不发电，调节器不工作。

1．转子转子的功用是产生磁场。

转子由爪极、磁轭、励磁绕组、滑环、转子轴等组成，如图2、示。

转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。

滑环由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。

课题五 硅整流发电机的工作原理及整流原理一、发电原理如图 1 a 所示，发电机定子的三相绕组按一定规律（彼此相差120度电角度）分布在发电机的定子槽中，内部有一个转子，转子上安装着爪极和励磁绕组。

当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N 极和S 极。

当转子旋转时，磁通交替地在定子绕组中变化，根据电磁感应原理可知，定子的三相绕组中便产生交变的感应电动势。

这就是交流发电机的发电原理。

在交流发电机中，由于转子磁极呈鸟嘴形，其磁场的分布近似正弦规律图1b ，所以交流电动势的波形也近似正弦规律，如果发电机定子的三相绕组是对称绕制的则产生的三相电动势也是对称的。

即每相电动势的大小相等，相位差互为120度。

定子每相电动势的有效值的表示式中 ---绕组系数(和发电机定子绕组的绕线方式有关 ) ---每相绕组的匝数（单位：匝） ---频率（单位：Hz ）---每极磁通（单位：Wb ） ---电机结构常数（ ）---称为相电动势。

由此可见，当交流发电机结构一定时（结构常数不变），相电动势和发电机转速、磁通成正比。

二、整流原理交流发电机定子的三相绕组中，感应产生的是交流电是通过6教学补充nC KfN E eΦ=Φ=44.4φK Nf 60/pn f =Φe C 60/44.4KNp C e =φEe C φE图2 交流发电机整流原理a) 整流电路图 b) 三相绕组电压波形图 c) 整流后发电机输出波形图二极管具有单向导通性,当给二极管加上正向电压时二极管导通, 当给二极管加上反向电压时二极管截止。

将定子的三相绕组和6只整流二极管按图2a的电路连接。

三个正极管子VD1、VD3、VD5的负极连在一起，在某一瞬间，正极电位最高的管子导通。

而三个负极管子VD2、VD4、VD6，其正极连在一起，在某一瞬间，负极电位最低的管子导通。

图3 励磁电路四、硅整流交流发电机的特性指发电机经整流后输出电压、电流和转速之间的关系。

柴油发电机硅整流发电机的构造硅整流器发电机与并励直流电发电机对比具备体型小、重量较轻、构造简易、检修便捷、使用期限长、柴油发动机低速档时电池充电特性好、相符合的控制器构造简易等优势。

硅整流器发电机关键由电机定子、转子、外壳及硅整流器四一部分构成，如下图所示。

(1) 转子转子是发电机的电磁场一部分，它由励磁线圈、磁场和集电环构成。

磁场样子像葵瓜子。

故称之为爪极。

每-爪极上沿圆上均布多个(4. 5. 6或七个)鸟口型极爪。

爪极用高碳钢板冷挤而成,或用精密铸件筑成。

每台发电机有两个爪极，他们互相置入,如下图所示。

爪极正中间放进励磁调节器线国，随后铆合在转子轴上，当线國插电后爪极即变成磁场。

转子上的集电环(电滑环) 是由2个彼此之间绝缘层且与轴绝缘层的铜环构成。

励磁调节器线罔的2个边缘各自接在2个集电环上，2个集电环与装到电刷(与外壳绝缘层). 上的2个炭刷相触碰，便于将发电机輸出的经整流器后的电流量一部分引进励磁线圈中。

(2) 柴油发电机电机定子电机定子由冲有凹形槽的铁氧体磁芯折成，电机定子槽体置入三相绕阻，各相电磁线圈一端连在一起，另-端引出来各自与元器件板上的硅二极管和端盖上的硅二极管相接在一起，进而使他们中间的接口方式为星型联接(如下图所示)。

(3) 前后左右端盖前后左右端盖均用铝合金型材筑成形防止漏磁，两端盖带座轴承处镶有蒸汽保温管，以提升其耐磨性能，带座轴承孔内配有滚柱轴承。

(4) 整流器设备整流器设备一般由六只硅整流二极管构成的三相桥式全波整流电源电路。

中三只外壳为负级的二极管装后面端盖上，三只外壳为正级的二极管则装在一块总体的元器件板上。

元器件板也用铝合金铸造而成，与后端盖绝缘层。

从元器件板引一接线头(同步电机接线头) 至发电机外界做为正级，而发电机外壳做为负级。

直流电流从发电机的同步电机接线头輸出，经用电量机器设备后至柴油发动机人体，随后到发电机外壳，产生控制回路。

一、发电原理发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差120°电角度。

当励磁绕组接通直流电时即被励磁，一块爪极形成N极，另一块爪极形成S极，两块爪极相互交错形成6对磁极。

转子旋转时，励磁绕组所产生的磁场也随之旋转，形成旋转磁场，它与固定不动的定子绕组之间产生相对动，使三相定子绕组中产生三个频率相同、幅值相等、相位相差120°电角度的正弦电动势e A、e B和e C，其顺时值分另为：eA=Emsinωt=√EsinωteB=Emsin(ωt-120°)=√Esin(ωt-120°)eC=Esin(由此可知，硅流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。

三相交流电动势是对称的，当外接负载时，三相交流电压UA、UB和UC也是对称的，如图2-10b所示。

二、硅整流器的原理硅整流器是利用硅二极管的单向导电性，将交流电转换为直流电。

在硅整流发电机中，六只硅二极管连接成三相桥式全波整流电路。

三个正极管子D1、D3和D6的正极连接在一起，负极分另接在三相绕组的首端。

根据导通原则，连接在一起的几个二极管中，正极电位最高的二极管总是优先导通，即在某一时间内，只有正极电位最高或负极电位最低的管子才能导通。

在t=0时，UA=0，UC为正值，UB为负值，D1、D3和D5负极电位相同，而A、B、C三点中C点电位最高，D5优先导通，使3个正极管子负极的电位等于C点电位，这时D1、D3因承受反向电压而截止。

而D2、D4和D5的正极电位相同，A、B、C三点中B点电位最低，D4优先导通，使三个负极管了的正极电位等于B点电位，这时D2和D6承受反向电压而截止。

这样C、B 两点之间的线电压的瞬时值加在负截RL上。

三、硅整流发电机的励磁方式硅整流发电机开始发电时采取它励方式进行，即由蓄电池供给励磁电流。

当发电机电压达到蓄电池电压时转为自励，即由发电机自身供给励磁电流。

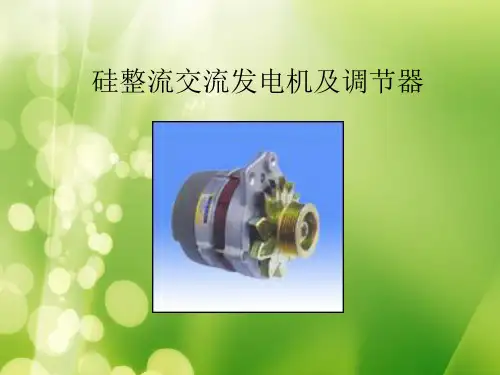

第二章硅整流发电机及调节器概述汽车充电系统：蓄电池、发电机、调节器及充电状态指示装置。

1、硅整流发电机分类：1）按总体结构分：普通型、整体式、带泵型、无刷、永磁式。

2）按磁场搭铁方式分：内搭铁式、外搭铁式3）按整流二极管的多少分：六管、八管、九管、十一管2、调节器的分类按结构：触点振动式、电子式电子式包括晶体管式、集成电路式内装式、外装式（功能调节器）3、充电指示装置：电流表、电压表、指示灯第一节硅整流发电机的构造与拆装一、硅整流发电机的构造同步交流发电机、硅二极管整流器（转子、定子、整流器、前后端盖、风扇、带轮）1、转子：转子轴、励磁绕组、铁心、爪形磁极、集电环（图2－2）2、定子：定子铁心、定子绕组定子绕组：星形、三角形连接（图2－4）3、整流器：把三相同步交流发电机产生的三相交流电转换成直流电输出。

一般用六个硅二极管接成三相桥式整流电路。

整流二极管：正极管（中心引线为正极共同为发电机正极B，外壳为负极）、负极管（中心引线为二极管的负极共同为发电机负极，外壳为正极）（图2－5）4、前后端盖：装有电刷组件（内装式、外装式）搭铁方式分：内搭铁式、外搭铁式（图2－11）二、典型硅整流发电机的拆装（P51）第二节硅整流发电机的工作过程一、三相同步交流发电机工作原理1、发电原理：（图2－13）E=nCΦ⋅⋅2、励磁方式自励：磁场电流由发电机自己供给。

（低速时不能起电）他励：蓄电池供给励磁电流励磁电路（图2－14）：先他励后自励二、整流原理三相桥式整流电路：（图2－15）三、九管机的励磁二极管工作过程（图2－16）四、八管机的中性点二极管工作过程主要是针对星形连接，三相半波整流，用于控制磁场继电器、充电指示灯继电器、空调继电器。

五、十一管发电机整流器六只整流二极管、三只磁场二极管、两只中性点二极管。

六、国产交流发电机的型号第一部分：产品代号JF、JFZ、JFB、JFW第二部分：电压等级代号1－12V；2－24V；6－6V第三部分：电流等级代号第四部分：设计序号第五部分：变型代号(调整臂的位置) Y－右边；Z－左边；无－中级第三节调节器一、作用、基本原理及分类1、作用把发电机输出电压控制在规定范围内。
