热电厂汽轮机运维工作内容热电厂汽轮机是热电联产系统中的重要设备,负责将燃料燃烧产生的热能转化为机械能,进而驱动发电机发电。
为了确保汽轮机的正常运行,保证热电厂的连续供电能力,运维人员需要开展一系列的工作。
1. 日常巡检与维护作为汽轮机的运维人员,首先需要进行日常巡检与维护工作。
这包括巡视汽轮机的各个部件,检查其运行状况和是否存在异常情况。
例如,检查润滑油的油位和油质,观察润滑油系统是否存在泄漏;检查转子的轴承和密封件,确保其正常工作;检查汽轮机的排烟系统,防止烟气逸漏等。
同时,还需要对汽轮机进行润滑、清洁和紧固等维护工作,确保其良好的运行状态。
2. 故障排除与修复在汽轮机的运行过程中,可能会出现各种故障,如机械部件的损坏、传感器的故障等。
运维人员需要根据故障的具体情况,进行相应的排除与修复工作。
这包括使用故障诊断仪器对汽轮机进行检测,找出故障原因;根据故障原因进行维修或更换受损部件;调试汽轮机的运行参数,确保其正常工作。
3. 运行参数的监测与调整汽轮机的运行参数对于其性能和效率具有重要影响。
运维人员需要通过监测和调整运行参数,使汽轮机能够在最佳状态下运行。
这包括监测和调整汽轮机的负荷、转速、温度、压力等参数,确保其在安全范围内运行,并且能够满足热电厂的需求。
4. 预防性维护与设备更新为了避免汽轮机的突发故障和损坏,运维人员还需要进行预防性维护和设备更新工作。
这包括定期更换易损件,如轴承、密封件等,以延长汽轮机的使用寿命;定期进行润滑油和冷却水的更换,保证其质量和性能;根据汽轮机的运行情况和技术发展趋势,考虑进行设备更新和改造,以提高汽轮机的效率和性能。
5. 应急响应与安全管理在热电厂汽轮机的运行过程中,可能会出现突发情况,如停电、故障等。
运维人员需要及时响应并采取相应措施,确保热电厂的连续供电能力。
同时,运维人员还需要负责安全管理工作,包括制定安全操作规程、进行安全培训和检查,保障运维工作的安全进行。

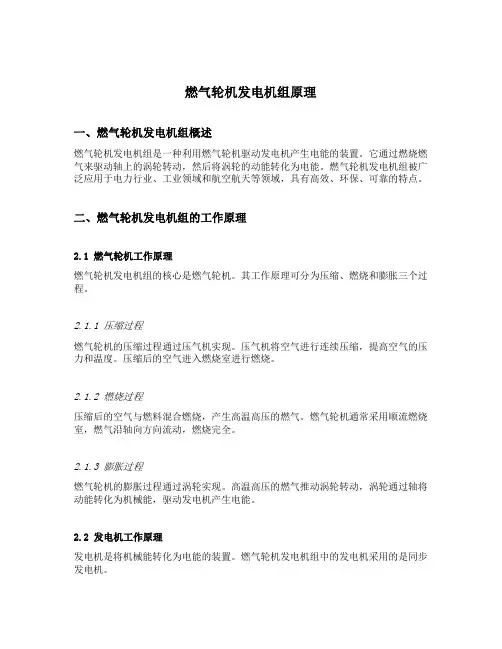

燃气轮机发电机组原理一、燃气轮机发电机组概述燃气轮机发电机组是一种利用燃气轮机驱动发电机产生电能的装置。
它通过燃烧燃气来驱动轴上的涡轮转动,然后将涡轮的动能转化为电能。
燃气轮机发电机组被广泛应用于电力行业、工业领域和航空航天等领域,具有高效、环保、可靠的特点。
二、燃气轮机发电机组的工作原理2.1 燃气轮机工作原理燃气轮机发电机组的核心是燃气轮机。
其工作原理可分为压缩、燃烧和膨胀三个过程。
2.1.1 压缩过程燃气轮机的压缩过程通过压气机实现。
压气机将空气进行连续压缩,提高空气的压力和温度。
压缩后的空气进入燃烧室进行燃烧。
2.1.2 燃烧过程压缩后的空气与燃料混合燃烧,产生高温高压的燃气。
燃气轮机通常采用顺流燃烧室,燃气沿轴向方向流动,燃烧完全。
2.1.3 膨胀过程燃气轮机的膨胀过程通过涡轮实现。
高温高压的燃气推动涡轮转动,涡轮通过轴将动能转化为机械能,驱动发电机产生电能。
2.2 发电机工作原理发电机是将机械能转化为电能的装置。
燃气轮机发电机组中的发电机采用的是同步发电机。
2.2.1 磁场产生发电机通过电势差产生磁场。
磁场产生的方式主要有直流磁场和交流磁场两种。
在燃气轮机发电机组中,通常采用励磁电磁铁产生直流磁场。
2.2.2 电能转化机械能通过转子转动带动磁场旋转,磁场切割导线产生感应电动势。
感应电动势经过三相绕组和定子铁心的作用,输出交流电能。
2.2.3 电能调节发电机输出的电能需要通过调节器进行稳定和调节。
调节器根据负载的变化,调节发电机的励磁电流,使输出电能的电压和频率保持稳定。
三、燃气轮机发电机组的优缺点3.1 优点•高效:燃气轮机发电机组的总体效率可以达到40%以上,远高于传统的汽轮机发电机组。
•环保:燃气轮机燃烧燃料时产生的废气中含有少量的NOx和CO2等污染物,排放量较低。
•快速启动:燃气轮机发电机组启动和停机时间短,可以快速响应电网负荷的变化。
•可靠性高:燃气轮机发电机组结构简单,运行稳定可靠,维护成本较低。
蒸汽轮机发电原理详解蒸汽轮机发电原理是指利用蒸汽轮机将水中的热能转化为机械能,再将机械能转化为电能的过程。
蒸汽轮机是一种常见的热力发电机械,广泛应用于发电厂和工业生产中。
一、蒸汽轮机的基本原理1. 蒸汽轮机的主要构成蒸汽轮机主要由轮盘、叶轮和固定导叶等部件组成。
其中轮盘是与主轴相连接的旋转部件,叶轮由多个叶片组成,能够接受蒸汽的冲击力,并转化为机械能。
固定导叶可以引导蒸汽进入叶轮并控制蒸汽的流速和方向。
2. 蒸汽轮机的工作原理当水被加热成蒸汽后,蒸汽经过管道进入轮盘内。
在轮盘内部,蒸汽受到叶轮的冲击力会导致轮盘开始旋转。
同时,固定导叶的调节使得蒸汽的流速和方向得以控制,从而确保叶轮受到连续的冲击力。
3. 蒸汽轮机的能量转化蒸汽轮机通过能量转化将热能转化为机械能。
热能主要由燃烧燃料得到,例如煤或天然气燃烧所释放的热量。
在发电厂中,通常会使用锅炉来加热水,产生高温高压的蒸汽。
蒸汽轮机利用这些蒸汽来推动叶轮旋转,并将机械能传递到发电机上,最终转化为电能输出。
4. 物理原理和热力循环蒸汽轮机发电过程中遵循柯朗循环,即将水转化为蒸汽、蒸汽推动叶轮旋转、蒸汽冷凝回水的循环过程。
在这个过程中,蒸汽从高压区域进入低压区域,产生动能。
二、蒸汽轮机发电系统的组成1. 锅炉系统锅炉系统主要用于将燃料燃烧产生的热能转移到水中,将水加热为高温高压的蒸汽。
锅炉内部通常包含加热面、燃烧室、烟道和烟气处理装置等组成部分。
加热面是传递热能的主要部位,而烟道和烟气处理装置则用于排放烟气中的有害物质。
2. 发电机系统发电机系统主要由发电机和调速器组成。
发电机将机械能转化为电能,是整个发电系统的核心部件。
调速器用于控制发电机的转速和输出电压,使得发电机能够稳定运行,并满足电网的需求。
3. 辅助系统辅助系统包括给水系统、冷却水系统、润滑油系统和燃料供应系统等。
给水系统用于将水转化为蒸汽,并经过净化处理,保证锅炉内部的水质符合要求。
冷却水系统则用于冷却发电机和锅炉等设备,防止过热导致设备损坏。
电厂汽轮机原理及系统
电厂汽轮机是一种利用蒸汽动力驱动发电机发电的设备,它是电厂中最重要的发电设备之一。
汽轮机的原理及系统结构对于了解电厂发电过程和提高发电效率具有重要意义。
首先,汽轮机的原理是基于热力学的工作原理。
在汽轮机中,高温高压的蒸汽通过喷嘴进入汽轮机的叶片,蒸汽的压力和速度使得叶片产生动能,推动汽轮机的转子旋转。
转子的旋转驱动发电机产生电能。
汽轮机的工作原理可以简单概括为热能转换为动能,再转换为电能的过程。
其次,汽轮机的系统结构包括汽轮机本体、汽轮机控制系统、汽轮机辅助系统等部分。
汽轮机本体是汽轮机的主要部件,包括转子、叶片、定子等。
汽轮机控制系统用于监控和调节汽轮机的运行状态,保证汽轮机的安全稳定运行。
汽轮机辅助系统包括给水系统、冷却系统、润滑系统等,它们为汽轮机提供所需的辅助条件和保障设备的正常运行。
在电厂中,汽轮机的原理及系统起着至关重要的作用。
了解汽轮机的工作原理可以帮助工程师优化发电过程,提高发电效率。
同时,对汽轮机系统结构的深入了解可以帮助维护人员及时发现并解决汽轮机运行中的问题,保证电厂的安全稳定运行。
总之,电厂汽轮机的原理及系统结构是电力工程领域中的重要知识点,它们的合理运用和有效管理对于电厂的安全稳定运行和发电效率的提高至关重要。
希望本文对读者对电厂汽轮机的了解有所帮助。
火电厂汽轮发电机常见故障及检修摘要:在火力发电中,汽轮发电机组是火力发电厂的主要部件。
汽轮发电机的运行安全对火力发电系统有重大影响,主要影响能源系统的稳定性和效率。
同时,它也对能源消费者的安全性和经济可行性产生一定影响。
据不完全统计,我国60%的电力供应由汽轮发电机提供,汽轮发电机在电网中发挥着重要作用。
提高汽轮发电机组的安全可靠运行至关重要,因此必须对汽轮发电机组的运行状态进行诊断和预防。
汽轮发电机故障影响着系统运行的安全性、可靠性和使用寿命。
基于此,本文详细分析了火电厂汽轮发电机常见故障及检修措施。
关键词:火电厂;汽轮发电机;常见故障;检修引言在我国经济水平不断提高和科学技术不断发展下,火力发电厂更是加大了对汽轮发电机的应用力度。
因此,加强对汽轮发电机故障的及时维修,保证其运行的正常性、安全性和稳定性,在确保电力系统的整个运行性能方面发挥出重要作用。
因此,如何科学解决汽轮发电机的故障问题是火力发电厂必须思考和解决的问题。
1火电厂汽轮发电机的工作原理分析汽轮机是一种采用蒸汽做功的旋转式热力原动机,具有较大的功率,效率较高,且结构比较简单,易损件较少,运行起来十分安全可靠。
此外,汽轮机调速比较方便,在运行中产生的振动较少,噪音也小,并具有防爆的显著优点。
在火电厂中,汽轮发电机主要是通过燃烧煤等化学燃料,将其产生的蒸汽热能通过喷嘴、动叶等结构实现能量转换,转化成为机械能。
目前,火电厂常见的汽轮机主要分为冲动式与反动式两种。
其中,冲动式汽轮机产生的蒸汽通过在喷嘴中膨胀,使得压力及速度发生明显的改变,进而实现动能的转换,并利用高速气流带动动叶片的方向改变来实现做功;而反动式汽轮机则是利用叶轮的前压与后压之差来产生轴向的推力,然后再配合平衡活塞等设备实现轴向推力的平衡。
2汽轮发电机故障诊断概述随着现代机械化科学技术的发展和进步,现代机械系统的结构正变得更快、更精确、自动化程度更高。
作为现代连续生产过程的重要组成部分,发电机组在发生故障时将严重影响其机械效率。
汽轮机工作原理及流程汽轮机是一种利用蒸汽能量来驱动转子旋转的热力机械设备,它在现代工业中扮演着至关重要的角色。
汽轮机的工作原理及流程对于了解其运行机制和性能特点具有重要意义。
本文将从汽轮机的工作原理、基本结构和工作流程等方面进行详细介绍。
汽轮机的工作原理主要是利用蒸汽的压力能将动能转化为机械能。
当高温高压的蒸汽通过汽轮机的喷嘴进入叶片区域时,蒸汽的动能将叶片推动并使其产生旋转。
汽轮机的转子通过叶片的推动而旋转,从而驱动汽轮机的发电机或其他负载设备。
这一过程中,蒸汽的压力和温度逐渐下降,最终排出汽轮机,完成了一个工作循环。
汽轮机的基本结构包括汽轮机转子、定子、叶片、喷嘴等部件。
转子是汽轮机的主要工作部件,它由多级叶轮组成,每个叶轮上安装有叶片。
定子是支撑转子的固定部件,它包括了汽轮机的外壳、轴承等部件。
叶片是汽轮机中最关键的部件之一,它的设计和排列方式直接影响着汽轮机的性能和效率。
喷嘴是用来喷射高压蒸汽的装置,它的设计和工作状态对汽轮机的工作效果有着重要影响。
汽轮机的工作流程主要包括汽轮机的启动、加速、稳定运行和停机等阶段。
在汽轮机启动阶段,首先需要将汽轮机加热至一定温度,然后通过喷射高压蒸汽来推动转子旋转。
随着蒸汽的不断喷射,汽轮机的转速逐渐加快,从而完成了汽轮机的启动。
在汽轮机稳定运行阶段,蒸汽的压力和温度保持在一定范围内,并通过控制喷嘴和叶片的工作状态来控制汽轮机的输出功率。
最后,在汽轮机停机阶段,需要逐渐减少喷嘴的喷射量,使汽轮机的转速逐渐降低,最终停止转动。
总的来说,汽轮机是一种利用蒸汽能量来驱动转子旋转的热力机械设备,其工作原理和流程对于了解其运行机制和性能特点具有重要意义。
通过对汽轮机的工作原理、基本结构和工作流程进行详细介绍,可以更好地理解汽轮机的工作原理和运行特点,为汽轮机的设计、运行和维护提供重要参考。
汽轮发电机组的工作原理汽轮发电机组是一种常用于大型发电厂和工业生产中的发电设备,它通过利用燃气或蒸汽来驱动涡轮机,进而带动发电机产生电能。
汽轮发电机组的工作原理涉及热力学、机械和电力等多个领域,下面将对其原理进行详细介绍。
一、汽轮发电机组的基本组成汽轮发电机组主要由燃气系统、蒸汽系统、涡轮机和发电机等几个关键部分组成。
1. 燃气系统:燃气系统用于燃烧燃料,产生高温高压的燃气以供涡轮机工作。
它包括燃气燃烧室、燃气供应系统和废气处理系统等。
2. 蒸汽系统:蒸汽系统通常由锅炉、水循环系统和蒸汽调节系统等组成。
蒸汽系统是用于产生高压高温蒸汽,将其输入到涡轮机中,推动涡轮机进行工作。
3. 涡轮机:涡轮机是汽轮发电机组的核心部件,它由高压涡轮和低压涡轮组成。
蒸汽或燃气通过涡轮的喷嘴和叶片,使涡轮转动,进而带动涡轮机的转子。
4. 发电机:发电机是将机械能转化为电能的装置。
当涡轮机转动时,它通过磁场感应原理,在导线内产生一定的电流,从而发电。
二、汽轮发电机组的工作过程汽轮发电机组的工作过程可以简要概括为燃烧、膨胀和发电三个阶段。
1. 燃烧:在燃气系统中,燃料与空气混合后进入燃烧室进行燃烧。
燃烧产生的高温高压燃气经过燃气流道进入涡轮机。
2. 膨胀:高温高压燃气进入涡轮机后,通过喷嘴和叶片的作用,使涡轮旋转。
同时,涡轮机轴上的发电机也被带动开始工作。
3. 发电:涡轮转动带动发电机转子,通过电磁感应产生电流。
电流经过整流装置后,输出稳定的交流电。
三、汽轮发电机组的工作原理涉及到热力学和机械能的转换原理。
1. 热力学原理:汽轮发电机组利用燃烧产生的高温高压气体能量,将其转化为动能。
通过控制燃烧过程中燃料的输入和空气的供应,保证燃气在燃烧室内具有足够的压力和温度。
2. 机械转换原理:高温高压燃气进入涡轮机后,通过喷嘴和叶片的作用,使涡轮机转动。
涡轮机转动时,带动轴上的发电机也一同旋转,从而产生电能。
四、汽轮发电机组的优势和应用汽轮发电机组具有以下几个优势:1. 高效节能:汽轮发电机组运行效率高,能够更好地利用燃料能源,降低能源消耗和排放。
汽轮机技术知识整理(详细完整版)一、汽轮机概述汽轮机是一种将热能转换为机械能的热力发动机,广泛应用于发电、工业驱动等领域。
汽轮机的工作原理是通过燃料燃烧产生高温高压的蒸汽,蒸汽在汽轮机中膨胀做功,推动汽轮机转子旋转,进而驱动发电机或其他机械设备。
二、汽轮机主要部件1. 汽轮机本体:汽轮机本体是汽轮机的核心部分,包括转子、叶片、汽封等。
转子是汽轮机的旋转部分,叶片是汽轮机做功的关键部件,汽封则是用来密封汽轮机内部空间,防止蒸汽泄漏。
2. 蒸汽发生系统:蒸汽发生系统负责产生汽轮机所需的高温高压蒸汽,包括锅炉、过热器、再热器等设备。
3. 调速系统:调速系统负责调节汽轮机的转速,包括调速器、油泵、油马达等设备。
4. 冷凝系统:冷凝系统负责将汽轮机排出的乏汽冷凝成水,以便循环利用,包括冷凝器、水泵等设备。
三、汽轮机工作原理1. 蒸汽发生:燃料在锅炉中燃烧,产生高温高压的蒸汽。
2. 蒸汽膨胀:蒸汽进入汽轮机,在汽轮机中膨胀做功,推动汽轮机转子旋转。
3. 机械能输出:汽轮机转子旋转,通过联轴器将机械能传递给发电机或其他机械设备。
4. 冷凝:汽轮机排出的乏汽进入冷凝器,被冷却水冷凝成水,以便循环利用。
四、汽轮机维护与保养1. 定期检查:定期检查汽轮机各部件的工作状态,发现问题及时处理。
2. 润滑保养:定期对汽轮机进行润滑保养,保证各部件的运行顺畅。
3. 清洁保养:定期对汽轮机进行清洁保养,保持汽轮机的卫生状况。
4. 预防性维护:根据汽轮机的运行情况,进行预防性维护,延长汽轮机的使用寿命。
五、汽轮机的类型1. 按照工作压力分类:有低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机和超临界压力汽轮机等。
2. 按照热力循环分类:有朗肯循环汽轮机、再热循环汽轮机和热电循环汽轮机等。
3. 按照结构形式分类:有单缸汽轮机、双缸汽轮机、多缸汽轮机等。
六、汽轮机的发展趋势1. 高参数化:随着科技的进步,汽轮机的参数越来越高,热效率也越来越高。
