直流电动机启动、调速控制线路

直流调速器就是调节直流电动机速度的设备，直流调速器由于直流电动机具有低转速大力矩的特点，是交流电动机无法取代的，因此调节直流电动机速度的设备——直流调速器具有广阔的应用天地。

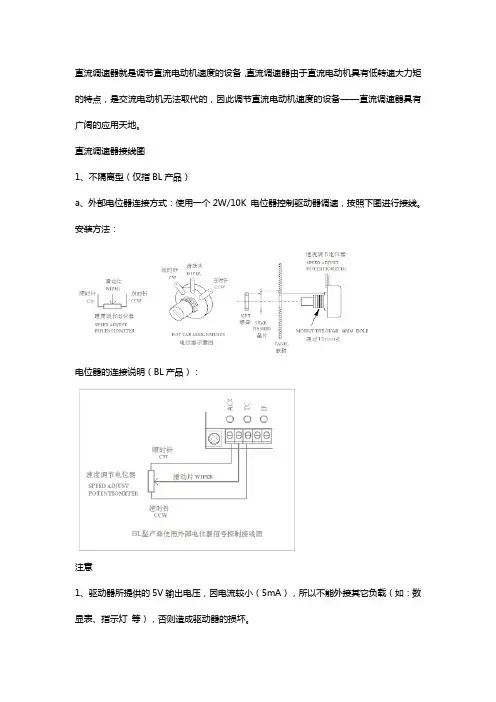

直流调速器接线图1、不隔离型（仅指BL产品）a、外部电位器连接方式：使用一个2W/10K 电位器控制驱动器调速，按照下图进行接线。

安装方法：电位器的连接说明（BL产品）：注意1、驱动器所提供的5V输出电压，因电流较小（5mA），所以不能外接其它负载（如：数显表、指示灯等），否则造成驱动器的损坏。

2、为了减少不必要的电子信号干扰，应尽量缩短速度调节电位器的连线长度，当连线超过0.5m时，必须使用屏蔽线，屏蔽网单端接地。

b、外置VID连接方式：0-5V，0-10V，4-20mA 控制信号经过专用隔离器转换后连接到VID接口，每种控制应用只能使用一种控制信号进行控制。

订货时需要说明控制方式。

外置VID隔离器（另配）的连接使用请参考下图所示：注意外置VID接口线若过长，请务必使用屏蔽线，屏蔽网单端接地。

2、隔离型：（仅指AL产品）对于AL隔离型产品，使用0-5V，0-10V或4-20mA的外部标准信号控制连接方式见下图所示。

每种控制应用只能使用一种控制信号进行控制。

订货时需要说明控制方式。

注意1、标准信号输入务必使用屏蔽线，屏蔽网单端接地。

2、以上控制方式的连接，只能选用一种方式连接，不能同时连接几种方式。

3、所有控制信号的连线务必使用屏蔽线，屏蔽网单端接地。

使能控制：INHIBIT使能控制连接：该控制方式可通过一个“使能线路”来进行控制器输出的停止和开启控制如下图所示：也可以使用一个集电极开路（NPN）来代替开关进行控制。

当“使能控制端”两端闭合时，控制器内部电路会迅速（取ACCEL设定值）提升马达转速，直到MAX SPD设定值上。

当“使能控制端”两端断开时，控制器内部电路会快速降低马达转速，直到马达停止运转。

【注】当控制距离较长时，请采用转换传输（就近连接）方式，使能控制的连线务必使用屏蔽线，屏蔽网单端接地。

直流电机控制器原理图直流电机控制器是指控制直流电机运行的设备，其主要作用是根据外部输入信号来控制电机的启动、停止、正反转以及调速等功能。

直流电机控制器原理图是直流电机控制系统的核心部分，通过原理图可以清晰地了解控制器的工作原理和电路结构，有利于工程师们进行系统设计和故障排查。

一般来说，直流电机控制器原理图包括电源模块、控制模块、驱动模块和保护模块等部分。

电源模块主要用于将外部交流电源转换为直流电源，为整个系统提供电能；控制模块则负责接收外部控制信号，并通过逻辑运算和电路控制来实现对电机的启停、正反转和调速等功能；驱动模块则是根据控制模块的输出信号，驱动电机正常运行；保护模块则用于监测电机和系统的工作状态，一旦出现异常情况，及时采取保护措施，避免损坏设备。

在直流电机控制器原理图中，控制模块是最核心的部分，它通常包括信号输入端、逻辑控制电路和输出端。

信号输入端可以接收外部控制信号，比如启停信号、正反转信号、调速信号等，这些信号经过处理后，通过逻辑控制电路的运算，最终输出给驱动模块，实现对电机的控制。

逻辑控制电路通常采用集成电路或者单片机等器件来实现，其结构复杂，但是可以实现多种控制功能，具有很高的灵活性和可靠性。

此外，直流电机控制器原理图中的驱动模块也是非常重要的部分，它的主要作用是根据控制模块的输出信号，驱动电机正常运行。

驱动模块通常采用功率器件和驱动电路来实现，其设计需要考虑到电机的功率大小、负载特性以及工作环境等因素，以确保电机能够稳定、高效地运行。

总的来说，直流电机控制器原理图是直流电机控制系统的核心部分，它的设计和实现直接影响到整个系统的性能和稳定性。

工程师们在进行系统设计和故障排查时，需要充分理解原理图的结构和工作原理，合理选择电路元件和器件，确保系统能够稳定、可靠地运行。

同时，随着科技的发展，直流电机控制器原理图也在不断地更新和优化，以满足不同应用场景的需求，提高系统的性能和可靠性。

第一章直流电机调速系统实验实验一单闭环不可逆直流调速系统实验一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。

(2)掌握晶闸管直流调速系统的一般调试过程。

(3)认识闭环反馈控制系统的基本特性。

二、实验所需挂件及附件三、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。

对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。

按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。

在单闭环系统中，转速单闭环使用较多。

在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“转速变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压U ct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。

电机的转速随给定电压变化，电机最高转速由速度调节器的输出限幅所决定，速度调节器采用P（比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI(比例积分)调节。

这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。

在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到“电流调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U ct，控制整流桥的“触发电路”，改变“三相全控整流”的电压输出，从而构成了电流负反馈闭环系统。

电机的最高转速也由电流调节器的输出限幅所决定。

同样，电流调节器若采用P（比例）调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI(比例积分)调节。

当“给定”恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。

直流电动机的工作原理、接线及调试直流电动机的工作原理、接线及调试从化技工学校学科电工实习课程教案用纸（首页JA－1）审批签字教Z2-22型并励直流电动直流电动机的工作原理、接线及调试授课授课时数授课时间授课班级教学目的重点和难点复习提问10机电高级方讲授法、示范操作、手把手指导机，可调直流法具电源1．掌握判别直流电动机各种绕组的方法2．掌握调整直流电动机中性位的调整及通电试车方法。

重点：直流电动机的通电试车方法难点：直流电动机中性位的调整1、202*A型龙门刨床应如何调试直流系统？作业写出实习报告教学内容方法过程附记复习提问5分钟引入新课一、实习课题：直流电动机的工作原理、接线及调试【板书】二、实习目的：1．掌握判别直流电动机各种绕组的方法2．掌握调整直流电动机中性位的调整及通电试车方法。

三、工具耗材：Z2-22型直流电动机、万用表、转速表等四、教学过程【复习提问】1、202*A 型龙门刨床应如何调试直流系统？【入门指导】一、直流电机的结构及工作原理1．直流电机的基本结构直流电机主要由定子和转子两部分组成。

定子包括主磁极、换向极、电刷装置、机座、端盖等。

其中主磁极的作用是产生主磁极磁场；换向极的作用是产生换向磁场，改善直流电机的换向。

转子又称为电枢，包括电枢铁心、电枢绕组、换向器、风扇、转轴等。

直流电机常做成电枢旋转形式。

直流电动机的结构如图43所示。

1页教案附页（JA－2）附记根据实物讲解演示教学内容方法过程2．直流电动机的基本原理直流电动机其基本工作原理是通电导体在磁场内会受到电磁力的作用而使电枢旋转。

通过换向器，使直流电动机获得单方向的电磁转矩；通过换向片使处于磁极下不同位置的电枢导体串联起来，使其电磁转矩相叠加而获得几乎恒定不变的电磁转矩。

3．直流电机的分类按照励磁方式不同，直流电机可分为他励、并励、串励及复励等四大类。

其中，直流电动机各种励磁方式的接线原理图如图4-4所示。

结合实物讲授并加以演示2页教案附页（JA－2）附记布置实训任务并讲清楚相关操作规程及操作要点教学内容方法过程【实习训练】【实习步骤】1、判别直流电动机的电枢绕组、并励绕组及串励绕组1）看编号，接线端子上都有字母，电枢端子是S1、H2，并励绕组是B1、B2，串励绕组是C1、C2。
