隧道工程三台阶开挖技术交底

制复核接收人
(1)施工工艺流程
湿喷射混凝土施工工艺见“湿喷射混凝土施工工艺流程图”
(2)施工要点
①喷射机号应具有良好的密封性能，输料连续、均匀，满足喷射作业要求。

②确定合理的水胶比、砂率、石子级配，保证喷射混凝土的和易性和早期强
③喷身混凝土前应对开挖断面进行检查，确认无侵限后进行作业。

喷射前对受喷面进行清理，保证受喷面清洁。

对超长锚杆尾端进行切除。

④喷射作业应分段分片依次进行。

喷射顺序自下而上，分段长度不宜大于
复核接收人
为保证喷射混凝土的厚度和质量，喷射混凝土分二次完成，即初喷和复喷。

喷射混凝土为湿喷作业，含水量较大地段采用潮喷工艺。

喷射料由洞外的混凝土拌和站拌合，混凝土输送车运输。

初喷在刷帮、找顶后进行，喷射混凝土厚度4－5cm，及早快速封闭围岩，由人工在碴堆上喷护。

复喷在初喷混凝土层及加固后的围岩保护下，在完成立拱架、挂网、锚杆工序的作业后进行。

制复核接收人。

隧道施工安全技术交底模板洞身开挖安全技术交底隧道开挖按设计要求采用”三台阶”法, 开挖时必须注意以下安全措施:1、隧道施工开挖应根据设计位置、中线、水平、地质情况, 并预计可能产生的下沉量和施工误差掌握施工部位的尺寸, 保证开挖和衬砌断面符合设计要求, 同时还应根据选定的施工方法和配备施工机具确定开挖方式和步骤, 合理确定循环进尺, 以便各工序互相配合, 均衡施工。

2、对开挖面和衬砌地段要经常检查, 特别是爆破后的工作面及其附近尤应加强检查, 如可能产生险情时, 应及时采取措施进行处理, 以保证施工人员人身安全。

3、工作人员到达工作地点时, 应首先检查工作面是否处于安全状态, 并详细检查支护是否牢固、顶板和两邦是否稳定, 如有松动石块或裂缝, 应及时予以清除或支护。

4、上导坑开挖是隧道分部开挖的领先工序, 应采取多循环, 选择最优炮眼深度, 提高爆破效果, 加快掘进速度, 以增加后续工序的工作面, 加快施工速度, 保证月成洞计划进度; 可是在不良地质地带施工时为防坍方, 导坑开挖则不宜超过2榀拱架。

5、中导坑开挖, 是在已有导坑作为临空面的条件下进行的, 最容易出现的问题, 一是超挖或欠挖; 二是坍塌。

为控制超挖和欠挖, 分部开挖时应采取加强测量工作和顺邦打眼, 光面爆破等措施, 对拱脚以上1m范围内要严格掌握开挖尺寸, 这个部位最容易造成欠挖, 致使衬砌厚度不够, 产生应力集中, 当采用向上分层扩大施工时, 断面不易控制, 更应加强测量工作, 防止超挖、欠挖, 并在出碴前进行断面检查, 清除欠挖, 处理危石。

扩大开挖施工, 当围岩压力较大时, 支护应密切配合, 严防坍塌。

6、仰拱开挖一般采用分段跳跃法进行, 不允许长距离开挖和使用铲运机等大型机械敞开开挖, 以免导致隧道坍塌。

隧道钻爆作业安全技术交底1、钻眼前应测量开挖断面中线、水平, 检查导坑位置是否正确, 并用红铅油标出炮眼设计位置, 经检查符合设计, 方可进行钻眼。

隧道断面三台阶法开挖技术交底要点技术交底书表格编号项目名称中铁四局集团有限公司青岛市地铁2号线一期工程土建一标01工区项目部交底编号QDDT2-20151109工程名称泰山路站站后折返线区间设计文件图号QDM2-05-01-02-SS-QJ-018 Ⅳs1隧道断面设计图施工部位Ⅳs1隧道断面CD法开挖交底日期2015年11月9日技术交底内容：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。

附图及附表：附图1 泰山路站站后折返线区间Ⅳs1隧道断面CD法开挖爆破设计图及参数表附表2 泰山路站站后折返区间地表振速控制示意图技术交底书表格编号项目名称中铁四局集团有限公司青岛市地铁2号线一期工程土建一标01工区项目部交底编号QDDT2-20151109工程名称泰山路站站后折返线区间设计文件图号QDM2-05-01-02-SS-QJ-018 Ⅳs1隧道断面设计图施工部位Ⅳs1隧道断面CD法开挖交底日期2015年11月9日1、技术交底范围；本交底适用于泰山路站站后折返线区间Ⅳs1隧道断面CD法开挖爆破施工。

2、设计情况；泰山路站站后折返线区间Ⅳs1隧道断面，净空尺寸为9.38*13.1m，所处围岩属于Ⅳ级围岩，在YSK24+310.000～YSK24+412.000、YSK24+461.000～YSK24+476.000里程范围内采用CD法施工，单侧按两台阶共四部开挖，单侧上台循环进尺1.0m，下台阶循环进尺1.5m。

开挖后及时施作初期支护、中隔壁，两侧先后距离宜保持10～15m，上下断面的距离宜保持3～5m。

各部开挖时，相邻部位的喷混凝土强度应达设计强度的70%以上。

炮眼布置及爆破参数详见附图及附表。

主要建筑物振速控制详见附图泰山路站站后折返区间地表振速控制示意图。

3、开始施工的条件及施工准备工作；3.1开始施工的条件：场地内龙门吊、搅拌站、钢筋加工棚、风水电等临建设施已全部施工完毕；原材已进场并检验合格，施工人员配备齐全。

三台阶开挖技术交底咱今儿就好好唠唠三台阶开挖技术，这可是工程施工里的重要一环。

我先给您讲讲这三台阶开挖到底是咋回事。

您就想象一下，咱们要在山里或者地下挖个通道，就像给大山或者土地开个大口子。

这三台阶开挖呢，就是把这个大口子分成三个部分，从上到下，一阶一阶地挖。

为啥要用这种办法呢？我给您说个事儿。

之前我在一个工程现场，那地方地质条件特别复杂，石头硬得像铁块，土层又松得像沙子。

一开始我们没采用三台阶开挖，直接一股脑地开挖，结果呢？上面的土石哗啦啦地往下掉，差点就出了大事故。

从那以后，我们就学聪明了，用上了三台阶开挖技术。

先说这第一台阶的开挖。

这可是开头炮，得小心谨慎。

开挖高度一般不能太高，不然容易塌。

就好比盖房子打地基，这第一台阶挖得稳，后面才能顺顺当当。

开挖的时候，得用合适的工具，像钻孔机啥的，把石头和土弄碎，然后再运走。

而且要随时观察周围的情况，看看有没有裂缝、松动的迹象。

再说说第二台阶。

这第二台阶开挖的时候，要注意和第一台阶的衔接。

不能挖得太猛，不然会影响第一台阶的稳定性。

就像搭积木，一块接一块，得稳稳当当的。

而且，第二台阶的开挖进度也得控制好，不能太快或者太慢。

最后是第三台阶。

这第三台阶开挖相对来说轻松点，但也不能马虎。

要保证整个开挖面的平整度，不能坑坑洼洼的。

在进行三台阶开挖的时候，还有几个关键点得特别注意。

比如说，支护工作得跟上。

挖一点，就得赶紧支护一点，不能等全挖完了再支护，那样可就危险了。

还有排水，要是水积在里面，那可不得了，会影响整个工程的质量和安全。

另外，施工人员的操作也得规范。

我就见过有的工人为了图快，不按照规定的步骤来，结果出了问题，不仅耽误了工期，还差点伤到人。

所以啊，大家都得严格遵守操作规程，不能心存侥幸。

总之，三台阶开挖技术虽然看起来复杂，但只要咱们一步一步来，认真做好每一个环节，就能保证工程的顺利进行，避免出现各种问题。

希望大家都能把这个技术掌握好，为咱们的工程建设出一份力！。

范家山隧道三台阶法施工技术交底（讨论稿）一、工程概况范家山隧道是铁路双线隧道,为全线重点工程，也为本标段的关键工程、控制工程。

隧道岩性以砂质黄土、砂岩、泥岩为主，其中Ⅲ级围岩长8750m、Ⅳ级围岩长1070m、Ⅴ级围岩长370m,分别占隧道总长的86%、10%、4%。

开挖面积为98m2～103m2.最大开挖宽度11.4m，最大开挖高度11.1m。

二、三台阶法施工工艺1、适用范围及工法特点三台阶法以台阶法为基本模式，将上台阶再次分部，分上、中、下三个台阶施工，各部位的开挖与支护平行推迸的施工方法。

适用于洞口段、断层、破碎带等IV、V级不良地质地段。

2、三台阶法施工工艺流程图施工准备超前地质预报、测量、量测上、中、下各台阶同时钻爆上、中台阶扒喳至下台阶喷砼封闭围岩及掌子面出 喳开挖质量检查合格锚杆、钢架、钢筋网复 喷结束，进下一环节3、施工方法（1）上、中、下三个台阶同时施钻，装药、连线、放炮，上台阶开挖高度控制在3.7~4m，开挖进尺IV级围岩控制在2榀钢架(1.5m)以内，V级围岩控制在1榀钢架(0.75m)以内，有必要时预留中部核心土；中台阶开挖高度控制在3.5m 以内，开挖进尺控制在2榀钢架(1.5m)以内，下台阶开挖高度控制在3.5m以内，开挖进尺控制在2榀钢架(1.5m)以内，上、中台阶长度控制在3~5m以内，确保作业机械有足够的作业空间及全断面及时封闭成环；（2）上、中、下三个台阶同时放炮后，采用挖掘机将上、中台阶的洞渣扒至下台阶，同时整理掌子面、拱墙岩面、撬棒找顶，清理危岩，修整上中下台阶联系通道及下台阶洞渣；（3）上、中、下三个台阶同时初喷4cm砼封闭掌子面及拱墙；（4）采用装载机配合自卸汽车出渣；（5）初期支护施作，打设锚杆、铺挂钢筋网、架立型钢；（6）复喷砼至设计厚度；具体布置见下图：三、循环进尺、各工序作业时间各工序作业考核时间如下表（按1.5m进尺循环）：从上表可以看出，每循环进尺控制在1.5m（2榀）以内，循环时间应该控制在18小时左右，在施工条件正常情况下，通过抓好工序循环时间，充分挖掘交错/重叠时间，严格控制衔接时间，坚决杜绝搭接时间，宁可人等工作面，杜绝工作面等人，做好后勤准备服务工作，每循环进尺1.5m时循环时间可基本在16小时左右，月进尺可达67.5m具体实施过程及注意事项:1、施工准备。

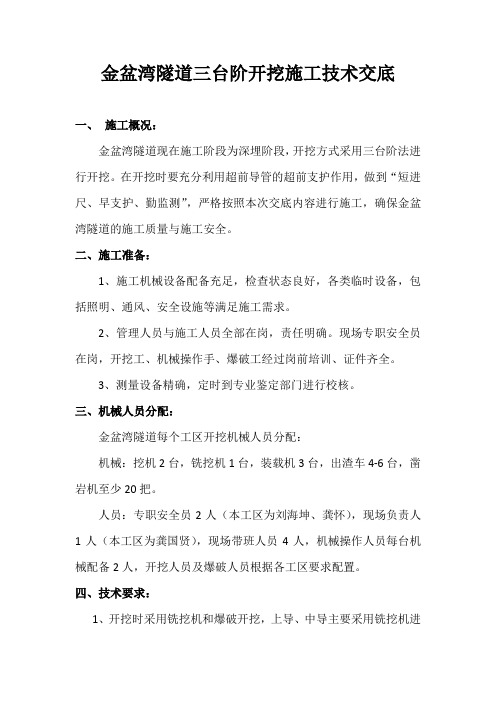

金盆湾隧道三台阶开挖施工技术交底一、施工概况：金盆湾隧道现在施工阶段为深埋阶段，开挖方式采用三台阶法进行开挖。

在开挖时要充分利用超前导管的超前支护作用，做到“短进尺、早支护、勤监测”，严格按照本次交底内容进行施工，确保金盆湾隧道的施工质量与施工安全。

二、施工准备：1、施工机械设备配备充足，检查状态良好，各类临时设备，包括照明、通风、安全设施等满足施工需求。

2、管理人员与施工人员全部在岗，责任明确。

现场专职安全员在岗，开挖工、机械操作手、爆破工经过岗前培训、证件齐全。

3、测量设备精确，定时到专业鉴定部门进行校核。

三、机械人员分配：金盆湾隧道每个工区开挖机械人员分配：机械：挖机2台，铣挖机1台，装载机3台，出渣车4-6台，凿岩机至少20把。

人员：专职安全员2人（本工区为刘海坤、龚怀），现场负责人1人（本工区为龚国贤），现场带班人员4人，机械操作人员每台机械配备2人，开挖人员及爆破人员根据各工区要求配置。

四、技术要求：1、开挖时采用铣挖机和爆破开挖，上导、中导主要采用铣挖机进行开挖，下导、仰拱或铣挖机开挖较困难部位可换用爆破进行开挖。

爆破开挖之前事先通知专职安全员，专职安全员同意后再进行爆破。

2、上台阶开挖长度不大于0.5米（1榀拱架），中导不大于1米（2榀拱架），下导不大于1.5米（3榀拱架），仰拱长度不大于3米。

围岩有变化需对开挖进尺进行调整时，需及时通知技术人员项目总工，现场确认后方可进行调整。

3、中导与下导分左右侧交替进行开挖，注意开挖时两侧必须前后要错开一段距离，防止开挖面处在同一断面上，错开长度宜在2-3米，由带班人员现场控制。

4、仰拱全幅开挖，开挖长度最大为3米，开挖完成后及时施做仰拱与回填混凝土。

两侧仰拱的钢拱架与仰拱衬砌钢筋必须严格进行对接。

5、仰拱施工结束后及时施工二衬，负责人（龚国贤）和现场带班人员要控制好安全步距。

安全布距为二衬到掌子面距离20米。

如果超出安全步距，掌子面必须停止掘进，待安全步距符合要求后再进行施工。

新建XXXXXXX客运专线
施工技术交底
（三级）
GSJXZQ－3 标段
工程项目：洞身开挖工法
编号：XXXXXXXXX-1-1-S-2-002
记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：
单位：XXXXXXXXXXXXXX
新建赣深铁路客运专线技术交底
台阶法施工工序示意图
三台阶法工序横断面示意图三台阶法施工工序示意图
3.3三台阶临时仰拱法
（1）开挖①部台阶；施做①部洞身结构的初期支护，即初喷4cm厚混凝土，架立钢架；复喷混凝土至设计厚度后钻设系统锚杆，底部架立临时钢架封闭，喷10cm混凝土。

（2）上台阶施工至适当距离后，开挖②部台阶，
六步CD法工序横断面示意图
四、施工注意事项
隧道开挖工法必须符合设计要求，如隧道围岩发生变化后必须根据实际情况按规定办理变更手续；四方会审纪要签订完成后方可实施；严禁制止擅自改变支护形式和开挖工法的行为。

）台阶形成后各台阶开挖、支护应平行作业，下台阶开挖，左右侧交错进行。

隧道开挖后初期支护应及时施做并封闭，根据文件要求，XXXX隧道采用机械化配套施工，初期支护封闭成环距掌子面距离不大于50m，II、III级围岩衬砌距掌子面距离不超过级围岩衬砌距掌子面距离不超过125m。

跳打断之间距离不超过100m。

）各隧道洞身开挖前应按超前地质预报方案及预报工程量开展地质预报，认真及时填写超。

分项工程施工技术交底通知单
施工程序及操作要点度。

2)第2、3步：左、右侧中台阶开挖：每循环开挖进尺不得大于1榀拱架间距，左、右侧台阶开挖面前后错开2～3m，开挖后立即初喷3～5cm混凝土封闭围岩，及时进行喷、锚、网系统支护，接长钢架,在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚杆,锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。

3）第4、5步:左、右侧下台阶开挖:每循环开挖进尺不得大于1榀拱架间距，左、右侧台阶开挖面前后错开2～3m，开挖后立即初喷3～5cm混凝土封闭围岩，及时进行喷、锚、网系统支护,接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚杆,锁脚锚杆与钢架牢固焊接,复喷混凝土至设计厚度。

4)第6步：开挖上、中、下台阶预留核心土,各台阶分别开挖预留的核心土,开挖进尺与之前各台阶循环进尺相同。

5)第7步：开挖隧底：每循环开挖长度不得大于3m，开挖后及时施作仰拱初期支护，完成隧底开挖、初期支护循环后,及时施作仰拱及仰拱回填。

为了不影响车辆进出，采用栈桥过渡方案。

施
工
程
序
三台阶七步法工艺流程图如下图1所示
及
操
作
要
点
4、光面爆破施工方法
4.1光面爆破工艺流程
为了控制良好的爆破效果控制超欠挖,此段开挖采用光面爆破的施工方法.
附件1 V级一般围岩W0断面台阶高度布置图（单位cm）附件2 V级一般围岩W0仰拱开挖尺寸图（单位cm）。

隧道断面三台阶法开挖技术交底课件一、前言隧道工程是一项重要的基础设施建设工程，隧道断面的开挖技术对于工程的质量和安全影响至关重要。

本文将介绍隧道断面三台阶法开挖技术的交底，希望能对广大工程施工人员提供帮助。

二、隧道断面三台阶法开挖技术2.1 技术原理隧道断面三台阶法开挖技术是一种结构稳定、施工方便、经济实用的施工方法。

该方法将隧道断面划分为三个高度，挖掉一个区域后，将挖掉的位置填回去，然后再挖掉下一个区域，依此类推，最后完成隧道断面的挖掘。

2.2 步骤1.确定隧道断面的开挖顺序和方向，绘制出挖掘和填充的区域；2.针对不同高度的区域，分别采用不同的开挖及填充方式，完成台阶的挖掘与补充；3.每个台阶的挖掘和对应填充需要进行水平检查和垂直合理性认可；4.在整个开挖过程中需要不断进行岩石质量评估，并采取措施防止出现隧道侧壁垮塌及其对安全的影响。

2.3 注意事项1.在台阶挖掘及回填过程中，需要对挖掘的深度、斜度、及开挖速度等进行控制。

其目的是控制巨石落下的推力以及避免隆起的土壤引起滑坡。

2.当遇到不同范围高度层挖掘时，须进行针对性的支撑，保证隧道面精度和平整性。

3.在建设隧道过程中，环境保护也是一个非常重要的问题。

对于隧道建造产生的噪声、粉尘等环境污染，必须采取相应的措施予以解决。

4.隧道勘探评估、自然地质、人工矿工、围岩、热灾害等对隧道断面开挖质量及工期有很大影响，应对其进行认真评估和规划。

三、结论隧道断面三台阶法开挖技术是一种稳定、经济、实用的施工方法。

在实际施工中，需要根据具体情况掌握技术细节，严格控制施工工序，确保隧道工程的质量和安全。

新建南广铁路施工技术交底项目名称：新建铁路XX至XX线XX至XX北段合同号： XXXXX 施工单位XXXXX 监理单位XXXXXX工程名称XXX隧道编号XXXXX技术交底名称XXXXX隧道开挖技术交底内容：一、设计说明XXX隧道全长XX米，起讫里程：XXX～XXXX。

适用于Ⅳ级围岩深埋、浅埋段和Ⅴ级围岩深埋段。

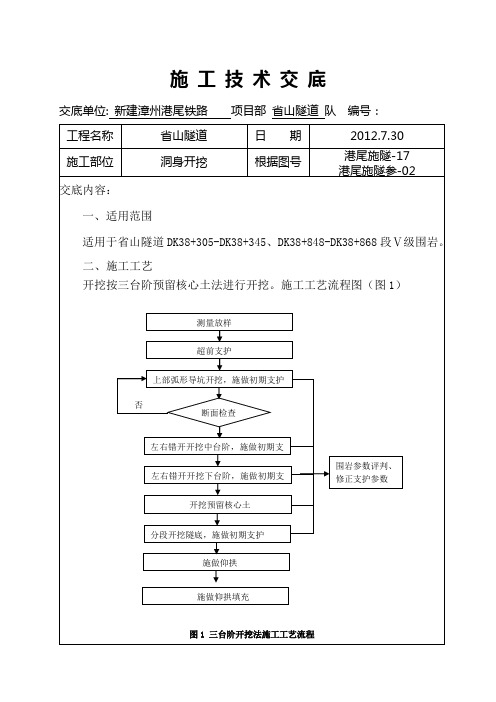

二、开挖工法1、三台阶预留核心土法1.1 施工工艺及施工方法1.1.1 施工工艺：施工工艺流程见图4。

1.1.2 施工方法三台阶预留核心土开挖法施工，首先进行超前支护，而后进行上台阶弧形导坑开挖→上台阶初期支护→上台阶核心土开挖、中台阶左右侧交错开挖→中台阶边墙支护→中台阶核心土开挖、下台阶左右侧交错开挖→下台阶边墙支护→下台阶核心土开挖→仰拱开挖、支护→仰拱混凝土→仰拱混凝土。

⑴测量放线测量放样由工区测量组进行，测量时精确放出隧道开挖轮廓线，并用红油漆清晰标示。

在测量放样时需预留围岩变形量，IV级围岩：8～10cm；V级围岩：10～15cm，并根据实际监测结果，进行调整。

⑵开挖施工步骤第1步，上部弧形导坑开挖及支护：在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度宜为3～5m，宽度宜为隧道开挖宽度的1/3～1/2。

开挖循环进尺应根据初期支护钢架间距确定，Ⅳ级围岩不宜超过1.5m或2榀钢架，Ⅴ级围岩不宜超过1m或1榀钢架。

上台阶开挖矢跨比应大于0.3。

开挖后立即初喷4cm混凝土并及时进行喷、锚、网钢架支护。

在钢拱架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚管，锁脚锚管与钢架牢固焊接，并对锁脚锚管进行注浆，复喷混凝土至设计厚度。

第2步，上台阶核心土开挖及左、右侧中台阶开挖、支护：开挖进尺应根据初期支护钢架间距确定，最大不得超过1.5m或2榀钢架，开挖高度为3～3.5m，左、右侧台阶错开2～3m，开挖后立即初喷4cm混凝土，及时进行喷、锚、网、钢架支护，接长钢架，在钢架墙脚以上30cm 高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚管，锁脚锚管与钢架牢固焊接，并对锁脚锚管进行注浆，复喷混凝土至设计厚度。
