高速公路单位、分部、分项工程划分及质量评定办法（试行）第一章总则第一条为了切实做好项目(以下简称“”)分项、分部、单位、合同段和建设项目的质量检验与评定，使潼西高速公路改扩建项目质量管理工作规范化、系统化，确保工程质量，为竣（交）工验收提供完整的基础资料。

根据《公路工程质量检验评定标准》（JTG F80/1－2004）、交通部《公路工程竣（交）工验收办法》（2004年3号令）和省交通厅《省公路工程竣（交）工验收办法实施细则》规定，特制订本办法。

第二条合理划分单位、分部、分项工程，是项目质量管理的基础和前提。

各施工、监理单位进场后，根据标段工程项目和工程量，及时划分单位、分部、分项工程，为工程质量评定创造条件。

第三条本办法适用于潼西改扩建项目。

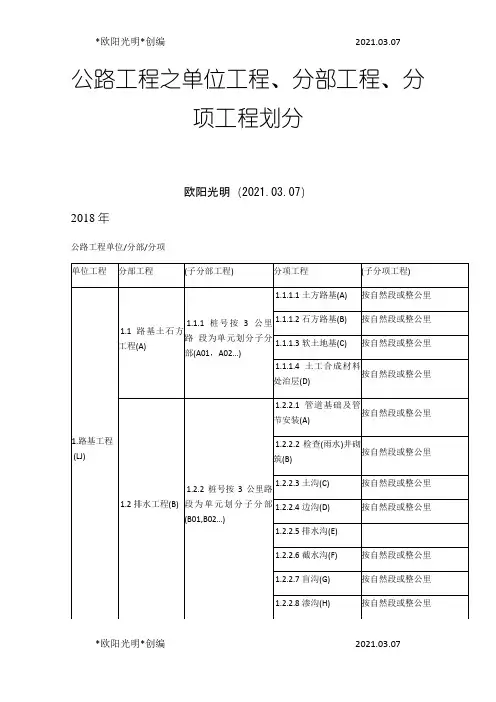

第二章单位、分部、分项工程划分第四条单位工程划分的依据条件1、路基以独立标段为一个单位工程，标段内的全部主线小桥和符合小桥标准的通道合并为一个单位工程；2、路面以每标段为一个单位工程；3、主线特大桥、大桥、中桥以每座为一个单位工程；4、每座（处）互通式立交为一个单位工程；5、标段内的全部跨线桥及引线工程为一个单位工程；6、交通安全设施以标段为一个单位工程；7、环保工程以标段为一个单位工程；8、机电工程以标段为一个单位工程；第五条房建工程按国家建筑施工质量验收有关标准进行单元划分。

第六条分部工程划分的依据和条件1、路基单位工程内，连续型工程（如路基土石方）和间断密集型工程（如排水、涵洞、砌筑工程等），原则上以1-3 km长路段为一个分部工程。

小桥和符合小桥标准的通道以每座为一个分部工程；涵洞工程、排水工程、防护工程原则上以1-3 km长路段为一个分部工程；大型挡土墙以每处为一个分部工程。

2、路面单位工程原则上以1-3 km长路段为一个分部工程，每座立交区路面为一个分部工程。

3、桥梁单位工程内，基础及下部构造以墩、台为单位划分分部工程，上部构造的预制、安装、现浇、总体和桥面系及附属、防护工程划分为分部工程。

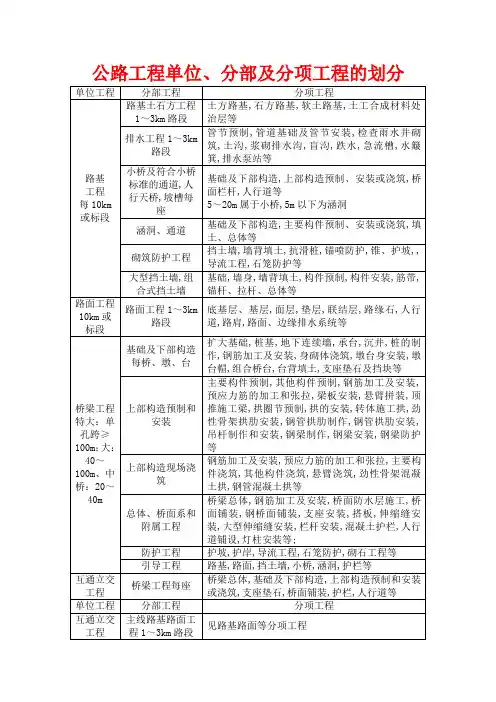

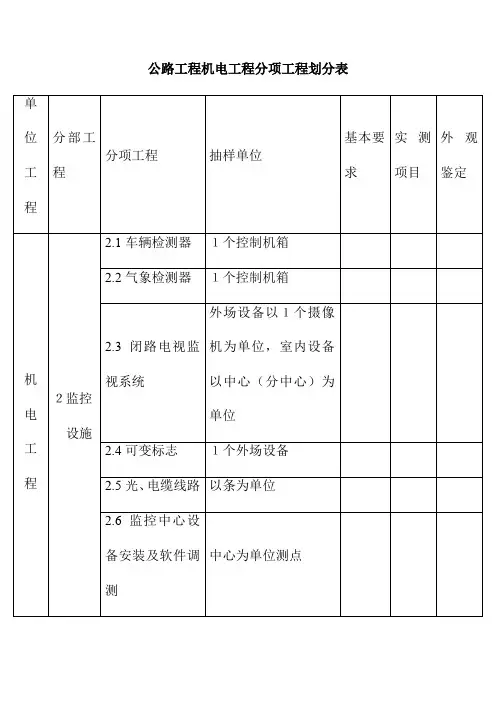

公路工程机电工程分项工程划分表单位工程分部工程分项工程抽样单位基本要求实测项目外观鉴定机电工程２监控设施2.1车辆检测器１个控制机箱2.2气象检测器１个控制机箱2.3闭路电视监视系统外场设备以１个摄像机为单位，室内设备以中心（分中心）为单位2.4可变标志１个外场设备2.5光、电缆线路以条为单位2.6监控中心设备安装及软件调测中心为单位测点2.7地图板以完整块为单位测点2.8大屏幕投影系统１个完整屏幕为测点2.9计算机监控软件与网络中心为单位测点３通信设施3.1通信管道与光电缆线路以条为单位3.2光纤数字传输系统站为单位测点3.3程控数字交换系统站为单位测点3.4紧急电话系统分机为单位测点，控制台的检测项目单列3.5无线移动通信系统中心为单位测点3.6通信电源站为单位测点４收费设施4.1入口车道设备车道为单位测点4.2出口车道设备车道为单位测点4.3收费站设备及软件站为单位测点4.４收费中心设备及软件中心为单位测点4.5 IC卡及发卡编码系统套为单位测点4.6闭路电视监视系统外场设备以１个摄像机为单位，室内设备以站为单位4.7内部有线对讲紧急报警系统分机、报警器为多测点4.8站内光、电缆线路以条为单位4.9收费系统计算机网络中心为单位测点５低压配电设施5.1中心（站）内低压配电设备站为单位测点5.2外场设备电力电缆以条为单位６照明设施照明设施以中心为单位7隧道机电设施7.1车辆检测器同2.17.2气象检测器同2.27.3闭路电视监视系统同2.37.4紧急电话系统分机为单位测点7.5环境检测设备控制箱为一个，探头分记7.6报警与诱导设施控制箱为一个，探头分记7.7可变标志同2.47.8通风设施1个风机为一个测点7.9照明设施控制箱为1个测点，灯具按个分记7.10消防设施系统为1个测点，设备按点分记7.11本地控制器以台为1个单位测点7.12隧道监控中心计算机控制系统系统为1个点，设备按个分记7.13隧道监控中心计算机网络系统为1个点，设备按个分记7.14低压供配电以1个配电箱为测点。
